Точность показаний датчика температуры масла зависит от места его установки. Оптимальное расположение – в магистрали после масляного насоса, но до фильтра или теплообменника. Это позволяет фиксировать температуру масла на выходе из поддона, где оно уже прогрелось, но ещё не подверглось охлаждению или дополнительному нагреву от двигателя. В системах с сухим картером датчик монтируют в линии подачи масла из бака к насосу.
Для двигателей с мокрым картером рекомендуется устанавливать датчик в поддоне на глубине 30–50 мм от дна, избегая зон застоя масла. В V-образных двигателях датчик размещают в одной из сливных магистралей головок блока, чтобы учитывать температуру масла, стекающего с наиболее нагруженных узлов. При использовании выносного масляного радиатора датчик ставят на входе в радиатор – это даёт данные о температуре масла перед охлаждением.
Избегайте установки датчика вблизи термостата или выпускного коллектора, где температура окружающей среды искажает показания. Для дизельных двигателей с турбонаддувом оптимальное место – в магистрали после турбины, но до масляного фильтра. В гоночных автомобилях датчик часто интегрируют в корпус масляного насоса или в специальный адаптер между блоком и фильтром, чтобы минимизировать задержку в передаче данных.
При монтаже датчика используйте резьбовые соединения с уплотнительными кольцами из фторкаучука (FKM) или медными прокладками, рассчитанными на температуру до 200°C. Глубина погружения чувствительного элемента должна составлять не менее 10 мм в поток масла. Для систем с низким давлением масла (менее 1 бар) выбирайте датчики с минимальным гидравлическим сопротивлением, чтобы не нарушать циркуляцию.
В мотоциклах с сухим картером датчик устанавливают в линии подачи масла из бака к двигателю, а в моделях с мокрым картером – в поддоне на расстоянии 20–30 мм от сливной пробки. Для двухтактных двигателей с раздельной смазкой датчик монтируют в магистрали подачи масла к коленвалу, так как именно там происходит основной нагрев.
Какие зоны двигателя наиболее точно отражают температуру масла
Наиболее репрезентативные показания температуры масла обеспечивают зоны, где оно циркулирует с минимальной тепловой инерцией и максимальным контактом с нагретыми деталями. Ключевые точки:
- Масляный поддон – нижняя часть картера, где скапливается основной объем масла. Температура здесь стабильна, но на 5–15°C ниже, чем в горячих зонах, из-за охлаждения встречным потоком воздуха и теплообмена с окружающей средой. Подходит для контроля средней температуры, но не отражает пиковые нагрузки.
- Главная масляная магистраль – канал после масляного насоса, перед подачей к подшипникам коленвала. Температура здесь на 3–8°C выше, чем в поддоне, и ближе к реальным рабочим условиям. Датчик в этой зоне фиксирует динамические изменения, но требует герметичного монтажа во избежание утечек.
- Головка блока цилиндров (ГБЦ) – каналы смазки распредвалов или толкателей. Температура масла здесь может превышать поддонную на 20–30°C из-за близости к камере сгорания. Подходит для мониторинга термических нагрузок, но показания зависят от конструкции двигателя (например, в V-образных моторах разница между рядами цилиндров достигает 10°C).
Для турбированных двигателей критически важна зона подачи масла к турбокомпрессору. Температура здесь часто превышает 120–130°C даже при умеренных нагрузках, а пиковые значения достигают 150°C. Датчик в этой точке позволяет предотвратить коксование масла и деградацию присадок, но требует термостойких материалов (например, керамического корпуса). В атмосферных моторах аналогичную роль играет масляный радиатор – температура на выходе из него на 5–12°C ниже, чем на входе, что помогает оценить эффективность охлаждения.
Менее информативны зоны с застойными участками или низкой скоростью циркуляции: фильтр тонкой очистки (задержка в реакции на изменения температуры до 30 секунд) и полости коленвала (неравномерный прогрев). В дизельных двигателях с системой рециркуляции отработавших газов (EGR) температура масла в каналах охлаждения форсунок может быть на 10–15°C выше, чем в поддоне, из-за дополнительного нагрева от горячих газов.
Оптимальное расположение датчика зависит от задач мониторинга. Для оценки общего теплового состояния двигателя достаточно поддона или магистрали. Для предотвращения перегрева турбины или ГБЦ – зоны подачи к этим узлам. В гоночных автомобилях часто устанавливают два датчика: один в поддоне (базовая температура), второй в магистрали или ГБЦ (пиковые значения). При монтаже учитывайте глубину погружения сенсора – не менее 20 мм для исключения влияния температуры корпуса.
Как выбрать место установки датчика в зависимости от типа двигателя
В бензиновых двигателях с масляным поддоном большого объема датчик температуры масла оптимально размещать в нижней трети поддона, на расстоянии 20–30 мм от дна. Это обеспечивает замер температуры наиболее холодного слоя масла, циркулирующего в системе, и исключает влияние локальных перегревов от близкого контакта с горячими деталями. Для двигателей с сухим картером датчик устанавливают в магистрали обратного слива масла, перед теплообменником, чтобы фиксировать температуру после прохождения через нагруженные узлы.
В дизельных двигателях с турбонаддувом критически важно контролировать температуру масла в зоне турбокомпрессора. Датчик монтируют на выходе из турбины, в маслоподающей магистрали, на расстоянии не более 150 мм от корпуса. Это позволяет своевременно выявлять перегрев, вызванный ухудшением теплоотвода или износом подшипников турбины. Для атмосферных дизелей с чугунным блоком цилиндров датчик размещают в центральной части поддона, избегая зон с интенсивным теплообменом от выпускного коллектора.
В роторно-поршневых двигателях Ванкеля датчик устанавливают в маслоотводящей магистрали после ротора, так как масло здесь подвергается максимальному термическому воздействию из-за высоких скоростей трения и отсутствия традиционной системы охлаждения поршней. Расстояние от роторного корпуса до датчика не должно превышать 100 мм, чтобы минимизировать тепловые потери при передаче сигнала.
Для двигателей с воздушным охлаждением датчик размещают в маслорадиаторе или непосредственно в поддоне, но с обязательным экранированием от прямых потоков горячего воздуха от цилиндров. В мотоциклетных двигателях с компактными масляными системами датчик интегрируют в корпус фильтра или в сливную пробку, если конструкция позволяет обеспечить герметичность и защиту от вибраций.
В гибридных силовых установках с раздельной системой смазки ДВС и электромотора датчик температуры масла устанавливают в контуре двигателя внутреннего сгорания, но с учетом возможного влияния электрических компонентов. Оптимальное место – в маслопроводе после насоса, перед теплообменником, если таковой предусмотрен. Это позволяет избежать искажений показаний из-за нагрева масла от инвертора или батареи.
В двигателях с мокрым картером и системой смазки под давлением датчик монтируют в главной масляной магистрали, после фильтра, чтобы фиксировать температуру уже очищенного масла, поступающего к подшипникам коленвала и распредвала. Для V-образных двигателей с двумя масляными насосами датчик устанавливают в общей магистрали после слияния потоков, чтобы получать усредненные данные.
В гоночных двигателях с сухим картером и многоступенчатой системой охлаждения масла датчик размещают в каждой секции маслосборника, чтобы отслеживать температурный баланс между разными контурами. Для двигателей с непосредственным впрыском топлива датчик монтируют в зоне, удаленной от топливных форсунок, чтобы исключить влияние локального нагрева от сгорания топлива на показания.
В двигателях с системой рециркуляции отработавших газов (EGR) датчик температуры масла устанавливают до точки входа охлажденных газов в картер, чтобы избежать искажений из-за смешивания с горячими газами. Для двигателей с переменным подъемом клапанов датчик размещают в магистрали, питающей гидрокомпенсаторы, так как именно здесь масло подвергается наибольшим термическим и механическим нагрузкам.
Какие ошибки допускают при монтаже датчика в масляном поддоне
Первая и самая распространённая ошибка – установка датчика без учёта зоны циркуляции масла. В поддоне масло не перемешивается равномерно: вблизи сливной пробки оно холоднее, а в верхних слоях – горячее. Датчик, размещённый у дна, будет показывать заниженные значения на 5–15°C из-за застоя холодных слоёв. Оптимальное место – на 20–30 мм выше дна, где поток масла от насоса обеспечивает репрезентативные показания.
Использование герметиков на резьбе датчика приводит к засорению каналов. Излишки герметика попадают в маслоприёмник, забивая сетку фильтра или даже масляные каналы двигателя. Для уплотнения достаточно медной или алюминиевой шайбы толщиной 1,5–2 мм. Если герметик необходим, наносите его только на первые два витка резьбы, избегая попадания внутрь поддона.
Неправильный момент затяжки разрушает корпус датчика или деформирует резьбу поддона. Превышение усилия в 15–20 Н·м для стальных датчиков и 10–12 Н·м для алюминиевых приводит к трещинам. Недостаточная затяжка вызывает утечку масла под давлением до 0,5 бар. Используйте динамометрический ключ и сверяйтесь с документацией: для большинства датчиков допуск составляет ±2 Н·м.
Игнорирование электрической изоляции контактов – причина коротких замыканий. Датчики с открытыми клеммами, установленные в поддоне, подвержены воздействию масляных паров и конденсата. Окисление контактов увеличивает сопротивление цепи на 0,3–0,7 Ом, что искажает показания на 3–8°C. Закрывайте клеммы термоусадочной трубкой или силиконовым колпачком, а провода фиксируйте хомутами на расстоянии не менее 50 мм от горячих поверхностей.
Монтаж датчика без проверки совместимости с системой управления двигателем приводит к ошибкам в ЭБУ. Датчики с сопротивлением 100 Ом при 20°C и 130 Ом при 100°C не взаимозаменяемы с моделями на 500 Ом и 1,5 кОм соответственно. Подключение несовместимого датчика вызывает ложное срабатывание индикатора перегрева или отключение турбонаддува. Перед установкой сверяйте характеристики с таблицей сопротивлений для вашего двигателя.
Размещение датчика вблизи зон вибрации ускоряет его выход из строя. Крепление на гибких участках поддона или рядом с масляным насосом приводит к микротрещинам в корпусе через 10–15 тыс. км. Вибрация на частотах 50–200 Гц вызывает резонансные колебания, разрушающие пайку внутри датчика. Фиксируйте датчик на жёстких элементах поддона или используйте демпфирующие прокладки из фторопласта толщиной 1–1,5 мм.
Неучёт температурного градиента при установке в алюминиевых поддонах искажает показания. Алюминий имеет теплопроводность 205 Вт/(м·К), что в 4 раза выше, чем у стали. Датчик, вкрученный без теплоизоляционной втулки, будет охлаждаться стенками поддона, занижая температуру на 4–7°C. Используйте керамические или полиамидные втулки с теплопроводностью ниже 0,5 Вт/(м·К).

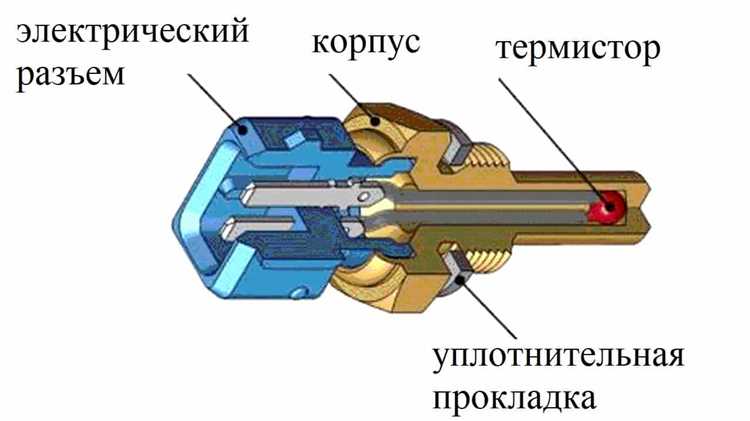

Отсутствие проверки герметичности после монтажа – прямая угроза утечки масла. Даже микроскопические зазоры в резьбе приводят к потере 0,1–0,3 л масла на 1000 км. После установки заполните поддон маслом, запустите двигатель и выдержите 5 минут на холостых оборотах. Осмотрите место установки датчика под давлением: появление капель указывает на необходимость переборки соединения.
Как закрепить датчик, чтобы избежать вибраций и протечек
Выбор крепежа зависит от материала блока двигателя и конструкции датчика. Для алюминиевых блоков используйте стальные шпильки с гроверными шайбами – они компенсируют разницу в тепловом расширении. На чугунных блоках допустимы болты с мелкой резьбой (шаг 1,0–1,25 мм), но обязательно с герметизирующей пастой на основе медного порошка. Избегайте самоконтрящихся гаек – вибрация ослабляет их фиксацию уже через 50 моточасов.
Перед установкой очистите посадочное место от старого герметика и масляных отложений. Используйте металлическую щетку и растворитель, затем продуйте сжатым воздухом. Даже микроскопические частицы грязи создают зазор, через который масло просачивается под давлением до 6 бар. Для проверки герметичности нанесите тонкий слой масла на резьбу – если при затяжке появляются пузырьки, резьба повреждена.
Момент затяжки критичен: превышение на 10% деформирует корпус датчика, недостаток – приводит к самоотвинчиванию. Для датчиков с резьбой M12×1,5 оптимальный момент – 18–22 Н·м, для M14×1,5 – 25–30 Н·м. Используйте динамометрический ключ с погрешностью не более ±3%. Затягивайте в два этапа: сначала до 50% момента, затем окончательно, чтобы избежать перекоса уплотнительного кольца.
Уплотнительные кольца из фторкаучука (FKM) выдерживают температуру до 200°C и давление 10 бар, но теряют эластичность при контакте с синтетическими маслами на основе полиальфаолефинов. Для таких масел подходят кольца из перфторэластомера (FFKM) – они сохраняют герметичность при 250°C, но стоят в 4 раза дороже. Перед установкой смажьте кольцо тонким слоем моторного масла – это предотвратит его скручивание при затяжке.
Вибрации гасятся двумя способами: механической фиксацией и демпфированием. Для жесткой фиксации используйте контргайки с нейлоновой вставкой или шайбы Nord-Lock – они работают по принципу клиновидного зацепления и выдерживают ускорения до 50g. Альтернатива – клеевые составы на основе анаэробных смол (например, Loctite 243), но их применение требует предварительной очистки резьбы активатором.
Если датчик устанавливается через переходник (адаптер), выбирайте модели с интегрированным демпфером. Адаптеры из алюминиевого сплава с резиновой втулкой снижают амплитуду вибраций на 40–60%, но увеличивают инерционность показаний на 0,3–0,5 секунды. Для высокооборотистых двигателей (свыше 8000 об/мин) предпочтительны адаптеры из титана – они легче алюминия на 30% и не деформируются при тепловых нагрузках.
После установки проверьте герметичность под давлением. Подключите манометр к масляной системе и создайте давление 5 бар. Нанесите на место соединения мыльный раствор – появление пузырьков указывает на протечку. Если датчик установлен в труднодоступном месте, используйте ультразвуковой течеискатель: он регистрирует утечки объемом от 0,1 мл/мин на расстоянии до 1 метра.
Обслуживание крепежа проводите каждые 10 000 км или при замене масла. Проверяйте момент затяжки динамометрическим ключом – вибрация ослабляет соединение на 2–3 Н·м за этот период. Заменяйте уплотнительные кольца при каждом демонтаже, даже если они выглядят целыми: микротрещины появляются после 3–4 циклов нагрева-охлаждения и не видны невооруженным глазом.
