Реле стартера на Лада Приора расположено в монтажном блоке под капотом, слева от аккумуляторной батареи. Этот блок закрыт пластиковой крышкой с надписью «FUSE BOX» или «Монтажный блок». На крышке нанесена схема с обозначением реле и предохранителей, где реле стартера обозначено как K3.
Для доступа к реле необходимо снять крышку монтажного блока, потянув её вверх. Реле стартера находится во втором ряду сверху, третье слева. Оно имеет стандартный формат 4-контактного реле с маркировкой 90.3747-10 или аналогичной. Если реле неисправно, его можно заменить на новое с такими же параметрами: номинальный ток – 30 А, напряжение – 12 В.
Перед заменой реле проверьте предохранитель F9 (номинал 30 А), который отвечает за цепь стартера. Он расположен в том же монтажном блоке, в первом ряду сверху, четвёртый слева. Если предохранитель цел, но стартер не реагирует, прозвоните цепь мультиметром: напряжение на управляющем контакте реле должно появляться при повороте ключа зажигания.

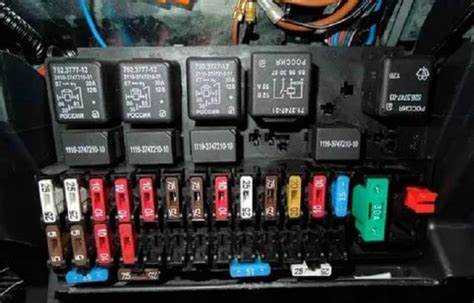

На фото ниже показано точное расположение реле стартера в монтажном блоке Приоры. Обратите внимание на его положение относительно других элементов – это поможет избежать ошибок при замене. Если после установки нового реле проблема сохраняется, проверьте проводку и контакты на стартере, а также состояние замка зажигания.
Как определить расположение реле стартера в моторном отсеке Приоры
Какие инструменты понадобятся для поиска и замены реле стартера
Для доступа к реле стартера на Lada Priora потребуется минимальный набор инструментов. Основной – ключ на 10 мм или головка с трещоткой для откручивания креплений монтажного блока, где расположено реле. Дополнительно пригодится крестовая отвёртка для снятия защитных кожухов или фиксаторов, если они мешают доступу. В некоторых случаях может понадобиться удлинитель для головки, так как пространство под панелью приборов ограничено.
Для диагностики неисправности реле используйте мультиметр с режимом прозвонки или измерения сопротивления. Проверьте целостность цепи между контактами 85 и 86 (управляющая обмотка) – сопротивление должно быть в пределах 50–120 Ом. Также убедитесь в отсутствии короткого замыкания на корпус, измерив сопротивление между контактом 85 и массой. Если реле не щёлкает при повороте ключа, прозвоните цепь от замка зажигания до контакта 85.
Необязательные, но полезные инструменты: фонарик с магнитным креплением для освещения труднодоступных мест, пластиковые клипсодёры для аккуратного снятия облицовок без повреждения защёлок, и изолента или термоусадочные трубки для изоляции проводов при необходимости ремонта контактов. Если реле прикипело, используйте WD-40 или аналогичный состав для облегчения демонтажа.
Пошаговая инструкция по снятию защитного кожуха реле на Приоре
Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Реле стартера на Приоре расположено в монтажном блоке под капотом, справа от аккумуляторной батареи. Кожух защищает реле и другие элементы от пыли, влаги и механических повреждений, но для доступа к ним его необходимо демонтировать.
Для снятия кожуха потребуются следующие инструменты:
- Крестовая отвёртка (PH2 или PH3);
- Плоская отвёртка (ширина лезвия 5–7 мм);
- Трещотка с головкой на 10 мм (опционально, для ускорения процесса).
Сначала снимите пластиковую крышку монтажного блока, поддев её плоской отвёрткой в специальных пазах по периметру. Крышка фиксируется на защёлках, поэтому действуйте аккуратно, чтобы не сломать крепления. После этого откроется доступ к двум винтам, удерживающим защитный кожух реле. Они расположены по диагонали: один ближе к передней части автомобиля, второй – к задней.
Отверните винты крестовой отвёрткой или головкой на 10 мм. Если винты закисли, нанесите на них проникающую смазку (например, WD-40) и дайте ей подействовать 2–3 минуты. После откручивания снимите кожух, потянув его вверх и на себя. В некоторых случаях кожух может прикипеть к резиновым уплотнителям – в этом случае слегка покачайте его из стороны в сторону, чтобы освободить.
После снятия кожуха осмотрите реле стартера (обычно маркировка 507.3747 или аналог). Проверьте состояние контактов и проводки: окисление или оплавление указывает на необходимость замены реле или диагностики электрической цепи. Установка кожуха производится в обратном порядке – сначала заведите его на место, затем закрутите винты с моментом затяжки 2–3 Н·м, чтобы не сорвать резьбу.
Как отличить реле стартера от других реле в монтажном блоке
Отличить реле стартера можно по его конструктивным особенностям. Оно имеет четыре контакта (два силовых и два управляющих), в то время как большинство других реле в блоке – пятиконтактные. На пластиковом корпусе часто присутствует надпись «Starter» или «Стартер», но на отечественных реле она может отсутствовать. Проверьте цвет проводов, подходящих к реле: к контактам 30 и 87 (силовым) обычно подключены толстые провода красного или розового цвета, а к 85 и 86 – тонкие провода управления (чаще белого или черного цвета).
Если визуальная идентификация затруднена, используйте мультиметр. Переведите его в режим прозвонки и проверьте сопротивление между контактами 85 и 86 – у исправного реле стартера оно должно составлять 50–120 Ом. Затем подайте напряжение 12 В на эти контакты: должен раздаться характерный щелчок, а между 30 и 87 появится проводимость. Другие реле в блоке (например, K1 – реле вентилятора охлаждения) не дадут такого отклика при аналогичной проверке, так как их параметры отличаются.
В крайнем случае снимите реле и сравните его с эталонным образцом. Реле стартера Приоры имеет габариты 28×28×25 мм и вес около 30–40 грамм. На нижней части корпуса выбиты цифры, соответствующие номеру детали: 2110-3747210-10 или 2170-3747210. Если на реле указан другой номер (например, 1119-3747210 – реле стеклоочистителя), значит, вы держите не то устройство. При замене всегда устанавливайте реле с идентичными параметрами, иначе возможны отказы в работе стартера или короткое замыкание в цепи.
Типичные ошибки при поиске реле стартера и как их избежать
Первая ошибка – игнорирование схемы расположения реле в монтажном блоке. На Приоре реле стартера (К3) находится в основном блоке предохранителей под капотом, но многие ищут его в салонном блоке или путают с реле зажигания (К4). В заводской документации указано, что монтажный блок под капотом имеет маркировку 1118-3722010-00, а реле стартера расположено в третьем слоте слева во втором ряду. Перед поиском сверьтесь с этой информацией, чтобы не тратить время на разбор ненужных узлов.
Вторая распространённая ошибка – неверная идентификация реле по внешнему виду. Реле стартера на Приоре имеет стандартный формат 4-контактного реле с маркировкой 902.3747-11 или аналогами (например, 75.3777). Часто его путают с реле вентилятора или топливного насоса, которые выглядят похоже, но имеют другие обозначения. Проверьте надписи на корпусе реле: если там указан ток 30А или 40А, это не стартерное реле – его номинал 20А.
Третья ошибка – попытка заменить реле без проверки предохранителя. Перед тем как демонтировать реле, убедитесь, что предохранитель F1 (15А) в том же монтажном блоке цел. Если он перегорел, реле не будет работать даже при исправности. Прозвоните предохранитель мультиметром или визуально осмотрите нить накала – чёрный налёт или разрыв указывают на неисправность.
Четвёртая ошибка – пренебрежение проверкой контактов. Окисление или ослабление клемм на реле или в разъёме монтажного блока приводит к отсутствию контакта. Перед заменой реле очистите контакты мелкозернистой наждачной бумагой или специальным спреем для электрических соединений. Особое внимание уделите пину 85 (управляющий сигнал от замка зажигания) и пину 30 (постоянный «+» от аккумулятора) – их коррозия встречается чаще всего.
Пятая ошибка – диагностика реле без нагрузочной проверки. Многие ограничиваются визуальным осмотром или заменой на заведомо исправное реле, не проверяя его под нагрузкой. Для точной диагностики подключите реле к источнику питания 12В: на пины 85 и 86 подайте напряжение, а между 30 и 87 должен появиться щелчок и замкнуться контакт. Если реле щёлкает, но не замыкает цепь, оно неисправно.
Шестая ошибка – игнорирование проводки между реле и стартером. Даже исправное реле не запустит стартер, если оборван провод от пина 87 до втягивающего реле стартера. Прозвоните этот участок тестером: сопротивление должно быть близко к нулю. Часто обрыв происходит в месте перехода провода через моторный щит или около стартера из-за вибраций.
Седьмая ошибка – замена реле без анализа причины выхода из строя. Если реле сгорело из-за короткого замыкания в цепи стартера, новое реле быстро выйдет из строя. Перед установкой проверьте втягивающее реле стартера на межвитковое замыкание и прозвоните обмотки стартера. Сопротивление обмоток должно быть в пределах 0,1–0,5 Ом для статора и 0,5–1,5 Ом для ротора. Если значения отличаются, стартер требует ремонта или замены.

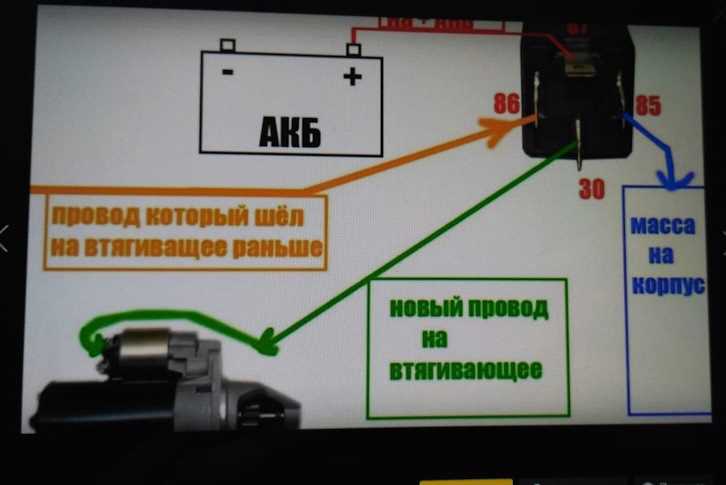

Где скачать схему подключения реле стартера для Лады Приоры
Официальная схема подключения реле стартера для Лады Приоры содержится в руководстве по эксплуатации и ремонту автомобиля, выпущенном заводом-изготовителем. Электронную версию документа можно найти на сайте АВТОВАЗа в разделе «Техническая документация». Для доступа потребуется указать VIN-номер автомобиля или модель (Приора, 2170, 2171, 2172) и год выпуска. Схема расположена в главе «Электрооборудование», подраздел «Система пуска двигателя».
Альтернативный источник – портал «Автодата», где схемы выложены в формате PDF. На странице модели Lada Priora (2007–2023) доступны электрические схемы для разных комплектаций: стандарт, люкс, с кондиционером. Реле стартера обозначено как K3 на схемах с монтажным блоком 2170-3722010-00. Файлы скачиваются без регистрации, но требуют проверки на актуальность для конкретного года выпуска.
На форуме «Приора Клуб» (priora-club.ru) пользователи выкладывают отсканированные страницы из заводских мануалов. В теме «Электросхемы Приоры» прикреплены файлы с разрешением 300 dpi, где реле стартера указано в цепи между замком зажигания и тяговым реле. Преимущество – наличие комментариев от владельцев о типичных ошибках подключения, например, о перепутывании контактов 85 и 86.
В приложении «АвтоДок» (доступно для iOS и Android) схемы интегрированы в базу данных по ремонту. После выбора модели Приоры и года выпуска открывается интерактивная схема, где реле стартера выделено цветом. Приложение позволяет масштабировать изображение и сохранять его в галерее. Минус – платная подписка для доступа к полным версиям схем.
На YouTube-канале «Ремонт Приоры» встречаются видеоразборы с наложением схемы на реальные узлы. В описании роликов часто прикрепляют ссылки на Google Диск или Яндекс.Диск с файлами в формате JPG или PNG. Качество изображений варьируется, но для быстрого ознакомления подходит. Пример поискового запроса: «схема реле стартера Приора 2015 года».
В группах ВКонтакте, посвящённых Ладе Приоре, администраторы периодически публикуют архивы с технической документацией. Например, в сообществе «Lada Priora ВАЗ 2170» есть альбом «Электрика», где выложены схемы с пояснениями. Файлы загружены в высоком разрешении, но требуют проверки на соответствие модификации автомобиля – особенно для версий с АКПП или ГБО.
Для владельцев Приор с доработанной электрикой (например, установкой сигнализации или старт-стопа) схемы можно найти на сайтах производителей дополнительного оборудования. Компания «Старлайн» предоставляет адаптированные схемы подключения реле стартера в инструкциях к своим охранным системам. В разделе «Поддержка» выбирается модель сигнализации, затем – автомобиль, и скачивается PDF с цветовой маркировкой проводов.
Если нужна схема для конкретного блока управления (М73, М74, М75), её можно запросить на профильных ресурсах вроде «Чип-тюнинг.ру». На форуме есть тема «Электросхемы ЭБУ Приора», где пользователи делятся файлами с привязкой к версии прошивки. Реле стартера в таких схемах обозначается как «Relay starter» с указанием пинов на разъёме ЭБУ.
Что делать, если реле стартера не работает после замены
Первым шагом проверьте правильность установки нового реле. На Приоре реле стартера (К3) расположено в монтажном блоке под капотом – убедитесь, что оно вставлено в гнездо с маркировкой «3» до щелчка. Частая ошибка: перепутывание с реле К1 (ближний свет) или К2 (стеклоподъемники), которые внешне идентичны, но имеют разную распиновку. Сравните маркировку на корпусе старого и нового реле – коды должны совпадать (например, 98.3777-10 для Приоры). Если реле установлено верно, но стартер не реагирует, переходите к проверке цепей.
Прозвоните управляющую цепь реле мультиметром. Отсоедините разъем от реле и проверьте напряжение на контактах 85 и 86 при повороте ключа зажигания в положение «Старт»:
- Контакт 85 (масса) – должен показывать 0 В.
- Контакт 86 (питание от замка зажигания) – 12 В при включении стартера.
Если напряжение отсутствует на контакте 86, проблема в проводке от замка зажигания или в самом замке. Проверьте предохранитель F1 (15 А) в монтажном блоке салона – он отвечает за цепь управления стартером. При сгоревшем предохранителе замените его и повторите проверку.
Исключите неисправность самого стартера. Даже при исправном реле стартер может не работать из-за:
- Износа щеток или коллектора – проверьте сопротивление обмоток втягивающего реле (должно быть 0,3–0,5 Ом).
- Окисления силовых контактов – зачистите клеммы на стартере и аккумуляторе.
- Обрыва в цепи между реле и стартером – прозвоните провод от контакта 30 реле до клеммы «50» на стартере (сопротивление должно быть близко к 0).
Если стартер «щелкает», но не крутит, проверьте напряжение на контакте 30 реле при попытке запуска – оно должно быть не ниже 10 В. Падение напряжения указывает на плохой контакт в цепи или разряженный аккумулятор.
Проверьте новое реле на исправность. Подключите заведомо рабочее реле (например, от стеклоподъемников) в гнездо К3 – если стартер заработает, проблема в замененном реле. Возможные дефекты нового реле:
- Внутренний обрыв обмотки – прозвоните контакты 85–86 (сопротивление 50–120 Ом).
- Залипание контактов – проверьте сопротивление между 30 и 87 контактами при подаче 12 В на 85–86 (должно быть 0 Ом).
- Неправильная распиновка – сравните схему подключения с заводской (контакт 30 – постоянный «+», 87 – выход на стартер).
Если реле неисправно, верните его продавцу – даже новые детали могут быть бракованными.
