Сцепление на УАЗ Патриот с двигателем ЗМЗ-409 или ЗМЗ-514 требует периодической настройки из-за особенностей конструкции. Стандартный свободный ход педали должен составлять 25–35 мм, а полный ход – 145–160 мм. Превышение этих значений приводит к неполному выключению сцепления, пробуксовке дисков или преждевременному износу выжимного подшипника. Регулировка выполняется через изменение длины троса привода, но ключевая сложность – в доступе к контргайке на кронштейне коробки передач.
Перед началом работ проверьте состояние троса: трещины, перегибы или коррозия на оболочке – повод для замены. На моделях до 2015 года часто встречается проблема с заеданием троса в пластиковой втулке на педали. Если свободный ход внезапно увеличился, осмотрите втулку на предмет износа – её ресурс редко превышает 50 000 км. Для точной настройки используйте штангенциркуль или линейку с ценой деления 1 мм, так как заводские допуски критичны.
Регулировка сцепления на Патриоте отличается от процедуры на легковых автомобилях из-за отсутствия гидравлического привода. Вместо этого используется механический трос с резьбовой муфтой, расположенной под капотом у моторного щита. Важно: после каждого изменения длины троса проверяйте полный ход педали – он должен оставаться в пределах 145–160 мм, иначе возможен удар выжимного подшипника о лепестки корзины. Если после регулировки педаль стала «деревянной», проверьте состояние возвратной пружины на вилке сцепления.

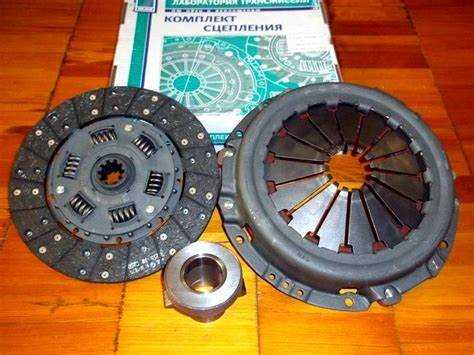

На автомобилях с пробегом свыше 80 000 км регулировка может не дать результата из-за износа фрикционных накладок диска. В этом случае свободный ход педали уменьшается до 10–15 мм, а сцепление начинает «вести». Для диагностики снимите нижнюю часть картера сцепления и осмотрите диск: минимальная толщина накладок – 0,5 мм. Если износ превышен, регулировка бесполезна – требуется замена комплекта сцепления.
Какие инструменты и материалы понадобятся для регулировки
Для регулировки сцепления на УАЗ Патриот потребуется стандартный набор ключей: рожковый на 10 мм для контргайки троса, накидной на 12 мм для регулировочной гайки и на 13 мм – если понадобится ослабить крепление кронштейна педали. Обязателен штангенциркуль или линейка с точностью до 0,5 мм для измерения свободного хода педали, который должен составлять 28–35 мм. Без динамометрического ключа не обойтись при затяжке контргайки с моментом 12–15 Н·м, чтобы избежать самопроизвольного ослабления.
Трос сцепления – оригинальный УАЗ (артикул 3160-1602210) или аналог от «СААЗ» с металлической оплёткой, устойчивой к перегибам. Если трос изношен или имеет повреждения, регулировка не даст результата. Дополнительно пригодится смазка Литол-24 или Molykote BR2 Plus для обработки наконечников троса и точки крепления к вилке сцепления – это снизит трение и продлит срок службы механизма.
Из вспомогательных материалов понадобятся ветошь для протирки деталей, перчатки для защиты рук от смазки и технический аэрозоль WD-40 или KERRY KR-940 для удаления ржавчины с резьбовых соединений. Если регулировка выполняется в полевых условиях, пригодится фонарик с магнитным креплением или налобный – доступ к педали и вилке сцепления затруднён без подсветки.
При замене троса или вилки сцепления дополнительно потребуются: отвёртка с плоским шлицем для снятия стопорной шайбы, молоток с медной наставкой для аккуратного демонтажа пальца вилки, а также герметик ABRO 999 для обработки резьбы регулировочной гайки – это предотвратит попадание влаги и коррозию. Не используйте силиконовые смазки для троса: они притягивают пыль и ускоряют износ.
Как проверить текущий свободный ход педали сцепления
Для измерения выполните следующие действия:
- Установите линейку вертикально рядом с педалью, уперев её в пол кабины.
- Зафиксируйте начальное положение педали по верхней кромке.
- Плавно нажимайте на педаль до появления лёгкого сопротивления – это момент начала работы главного цилиндра сцепления.
- Зафиксируйте новое положение педали и вычислите разницу между двумя отметками.
Если свободный ход меньше 28 мм, диск сцепления изнашивается быстрее из-за неполного размыкания. При значении свыше 35 мм возможны пробуксовки, так как выжимной подшипник не полностью отводит нажимной диск. В обоих случаях требуется регулировка. Проверку рекомендуется проводить каждые 10 000 км пробега или при появлении признаков некорректной работы сцепления.
На УАЗ Патриот с гидравлическим приводом сцепления свободный ход зависит от зазора между толкателем и поршнем главного цилиндра. Этот зазор регулируется изменением длины толкателя. На моделях с механическим приводом (тросом) свободный ход корректируется вращением регулировочной гайки на конце троса под капотом.
Перед измерением убедитесь, что педаль не проваливается и возвращается в исходное положение без заеданий. Если педаль «мягкая» или проваливается, проверьте уровень тормозной жидкости в бачке главного цилиндра сцепления – он должен находиться между отметками «MIN» и «MAX». Низкий уровень жидкости указывает на утечку в системе или износ манжет.
При проверке обратите внимание на характер сопротивления педали. Резкое увеличение усилия после свободного хода говорит о нормальной работе системы. Если сопротивление нарастает плавно или педаль «проваливается», возможны неисправности: износ выжимного подшипника, деформация вилки сцепления или повреждение манжет главного/рабочего цилиндров.
Для точной диагностики после измерения свободного хода проведите тест на включение передач. На заглушенном двигателе выжмите сцепление и попробуйте переключить передачи. Если переключение затруднено или сопровождается скрежетом, свободный ход требует корректировки. На работающем двигателе при выжатом сцеплении шум должен исчезать – его наличие указывает на неисправность выжимного подшипника.

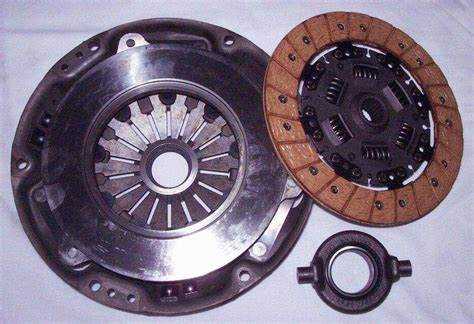

Где находится и как настроить рабочий цилиндр сцепления
Настройка рабочего цилиндра сводится к регулировке свободного хода толкателя, который должен составлять 4–5 мм. Для этого ослабьте контргайку на штоке цилиндра ключом на 14 мм, затем вращайте регулировочную гайку ключом на 12 мм: по часовой стрелке – ход уменьшается, против – увеличивается. После выставления нужного зазора затяните контргайку с моментом 12–15 Н·м, проверьте отсутствие утечек тормозной жидкости и убедитесь, что вилка сцепления перемещается без заеданий. Если после регулировки педаль остаётся «ватной», прокачайте гидропривод, удалив воздух через штуцер на цилиндре.
При замене цилиндра или шланга используйте только оригинальные запчасти (артикул 3160-1602510 для рабочего цилиндра) или аналоги от проверенных производителей, например, Fenox или Krafttech. Перед установкой нового цилиндра смажьте манжеты тормозной жидкостью DOT-4, а резьбовые соединения – герметиком для гидравлических систем. После сборки обязательно проверьте уровень жидкости в бачке главного цилиндра и отрегулируйте свободный ход педали сцепления в салоне (норма – 6–12 мм).
Как отрегулировать длину штока главного цилиндра сцепления
Регулировка штока главного цилиндра сцепления на УАЗ Патриот требует точности, так как от этого зависит свободный ход педали и корректная работа системы. Начните с проверки текущего зазора между толкателем и поршнем цилиндра – он должен составлять 0,1–0,5 мм. Для измерения используйте щуп или штангенциркуль, предварительно сняв защитный колпачок с толкателя.
Ослабьте контргайку на штоке ключом на 17 мм, удерживая шток от проворачивания вторым ключом на 12 мм. Вращайте регулировочную гайку по часовой стрелке для уменьшения длины штока или против – для увеличения. Каждый полный оборот гайки изменяет зазор примерно на 0,7–0,8 мм. После достижения нужного значения затяните контргайку моментом 12–15 Н·м.
Проверьте свободный ход педали сцепления – он должен быть в пределах 6–12 мм. Для этого нажмите на педаль до появления сопротивления и измерьте расстояние от исходного положения до точки начала нагрузки. Если значение выходит за рамки, повторите регулировку штока. Учтите, что избыточный свободный ход приводит к неполному выключению сцепления, а недостаточный – к пробуксовке.
После регулировки прокачайте гидропривод сцепления, чтобы удалить воздух из системы. Для этого потребуется помощник: один человек медленно нажимает на педаль, другой открывает штуцер прокачки на рабочем цилиндре до появления жидкости без пузырьков. Затяните штуцер моментом 8–10 Н·м и долейте тормозную жидкость в бачок до уровня MAX.
На автомобилях с двигателем ЗМЗ-409 рекомендуется использовать тормозную жидкость DOT-4, так как она обеспечивает стабильную работу при температурах от -40 до +100 °C. Избегайте смешивания разных типов жидкостей – это может привести к образованию осадка и отказу системы. После прокачки проверьте герметичность соединений: подтекания недопустимы.
Если после регулировки педаль остается «ватной» или проваливается, проверьте состояние манжет главного цилиндра. Износ уплотнений приводит к утечке жидкости и снижению давления в системе. В этом случае цилиндр подлежит замене или ремонту с использованием ремкомплекта. Оригинальный артикул главного цилиндра сцепления для УАЗ Патриот – 3160-1602610.
Финальный этап – проверка работы сцепления в движении. На ровной дороге плавно трогайтесь с места на первой передаче, затем резко нажмите на педаль газа. Если обороты двигателя растут без соответствующего ускорения автомобиля, сцепление пробуксовывает – требуется повторная регулировка или диагностика диска. В норме переключение передач должно происходить без хруста и рывков.
Пошаговая настройка зазора между вилкой и выжимным подшипником
Установите автомобиль на ровную поверхность, зафиксируйте колеса противооткатными упорами и снимите нижнюю защиту картера сцепления. Отсоедините возвратную пружину вилки, затем с помощью штангенциркуля или щупа измерьте зазор между торцом выжимного подшипника и лапками вилки – он должен составлять 2,5–3,0 мм. Если значение выходит за пределы, ослабьте контргайку на толкателе рабочего цилиндра сцепления и вращайте регулировочную гайку: по часовой стрелке для уменьшения зазора, против – для увеличения. После достижения требуемого значения затяните контргайку моментом 12–15 Н·м и повторно проверьте зазор.
Запустите двигатель, выжмите сцепление до упора и проследите за плавностью хода педали – рывки или провалы указывают на некорректную регулировку. Убедитесь, что при полном выжиме подшипник не касается лепестков диафрагменной пружины, иначе это приведет к преждевременному износу. При необходимости отрегулируйте свободный ход педали (6–12 мм) через шток главного цилиндра, если после настройки зазора вилки наблюдается неравномерное включение сцепления.
Как проверить и устранить люфт в приводе сцепления
Для проверки люфта отсоедините возвратную пружину от вилки сцепления. Нажмите педаль до упора и зафиксируйте её в этом положении. Вручную переместите вилку в сторону коробки передач – допустимый ход не должен превышать 2–3 мм. Если вилка движется свободно на 5 мм и более, привод нуждается в настройке или ремонте.
Основные причины люфта:
- Износ штока рабочего цилиндра или его уплотнений.
- Растяжение троса привода (для механических систем).
- Ослабление крепления вилки на шаровой опоре.
- Деформация или износ выжимного подшипника.
Начните с проверки гидравлического привода. Осмотрите главный и рабочий цилиндры на предмет подтеканий тормозной жидкости. Если обнаружены следы утечек, замените манжеты или цилиндры в сборе. Убедитесь, что уровень жидкости в бачке соответствует метке «MAX» – при необходимости долейте DOT-4.
Для устранения люфта в механическом приводе (тросовый вариант) выполните следующие действия:
- Ослабьте контргайку на регулировочной муфте троса.
- Вращайте муфту по часовой стрелке до устранения зазора, контролируя свободный ход педали (должен составлять 10–15 мм).
- Затяните контргайку, удерживая муфту от проворачивания.
- Проверьте работу сцепления на ходу – педаль должна нажиматься плавно, без провалов.
Если люфт сохраняется после регулировки, демонтируйте рабочий цилиндр. Проверьте состояние штока – при наличии задиров или износа замените его. Осмотрите вилку сцепления: трещины или сильный износ опорного шара требуют её замены. Смажьте шаровую опору литолом-24 перед установкой.
В гидравлическом приводе дополнительно проверьте состояние трубопроводов. Замените шланги, если на них обнаружены трещины или вздутия. Прокачайте систему для удаления воздуха: подсоедините шланг к штуцеру рабочего цилиндра, опустите его в ёмкость с тормозной жидкостью и медленно нажимайте педаль до прекращения выхода пузырьков.
После устранения люфта проведите тест-драйв. Передачи должны включаться четко, без хруста. Если педаль остается «ватной» или сцепление «ведет», повторно проверьте зазоры и состояние выжимного подшипника. При необходимости замените диск сцепления или корзину – предельный износ фрикционных накладок (менее 0,5 мм) также вызывает увеличенный люфт.
Проверка работоспособности сцепления после регулировки
Запустите двигатель и дайте ему прогреться до рабочей температуры (80–90°C). Убедитесь, что рычаг КПП находится в нейтральном положении. Медленно выжмите педаль сцепления до упора – ход должен быть плавным, без заеданий или провалов. Если педаль «проваливается» или требует чрезмерного усилия, проверьте уровень жидкости в бачке гидропривода (должен быть между метками MIN и MAX) и отсутствие подтеканий в магистрали.
Нажмите педаль сцепления до конца и включите первую передачу. При правильной регулировке включение должно происходить без скрежета и усилий. Если передача не включается или слышен металлический хруст, велика вероятность неполного выключения сцепления – проверьте свободный ход педали (должен составлять 5–10 мм) и зазор между вилкой и выжимным подшипником (4–5 мм).
На ровной площадке плавно отпустите педаль сцепления, одновременно добавляя газ. Автомобиль должен трогаться без рывков и пробуксовок. Если двигатель глохнет – сцепление «ведет» (диски не полностью размыкаются). Если обороты растут, а машина не разгоняется – сцепление «буксует» (диски проскальзывают). В обоих случаях требуется повторная регулировка или диагностика корзины и диска.
Проведите тест на подъеме с уклоном 10–15%. Зафиксируйте автомобиль ручным тормозом, выжмите сцепление и включите первую передачу. Плавно отпускайте педаль, одновременно снимая машину с ручника. При исправном сцеплении УАЗ Патриот должен уверенно трогаться без скатывания назад. Если двигатель глохнет или колеса пробуксовывают, откорректируйте свободный ход педали или проверьте износ фрикционных накладок.
Проверьте работу сцепления на всех передачах, включая заднюю. Переключения должны быть четкими, без посторонних шумов. Особое внимание уделите задней передаче – ее включение без скрежета подтверждает корректную работу выжимного подшипника и вилки. Если при переключении слышен гул или вибрация, осмотрите подшипник на предмет износа и смажьте направляющую втулку.
Оцените уровень шума при выжатом сцеплении. Легкий шелест выжимного подшипника допустим, но если появляется скрежет или стук, подшипник требует замены. На холостом ходу при выжатой педали двигатель не должен дергаться или менять обороты – это указывает на неисправность корзины или маховика.
Замерьте время полного выключения сцепления. Для этого выжмите педаль до упора и включите первую передачу – задержка между нажатием и включением не должна превышать 1–1,5 секунды. Превышение этого значения свидетельствует о завоздушивании гидропривода или износе манжет главного/рабочего цилиндров. Прокачайте систему или замените неисправные элементы.
После всех проверок проедьте 10–15 км в смешанном режиме (город/трасса). Обратите внимание на стабильность работы сцепления при резких ускорениях и торможениях. Если педаль стала «деревянной» или появился запах гари, немедленно остановитесь и проверьте состояние диска сцепления – перегрев фрикционных накладок приводит к их разрушению.
