Свечи зажигания – один из немногих элементов, который напрямую взаимодействует с камерой сгорания и может дать объективную информацию о состоянии двигателя. Цвет и структура нагара на электродах позволяют выявить неисправности на ранней стадии, избежав дорогостоящего ремонта. Правильная интерпретация этих признаков требует понимания процессов горения топливовоздушной смеси и влияния различных факторов на её состав.
Нормальный цвет изолятора свечи – светло-серый или коричневатый, без маслянистых отложений и сажи. Если на электродах присутствует черный сухой нагар, это указывает на переобогащенную смесь, вызванную неисправностью датчика кислорода, засорением воздушного фильтра или проблемами с форсунками. Маслянистый черный налет свидетельствует о попадании масла в камеру сгорания из-за износа поршневых колец, маслосъемных колпачков или направляющих клапанов.
Белый или светло-серый нагар с признаками оплавления электродов говорит о перегреве свечи, который может быть следствием бедной смеси, раннего зажигания или использования свечей с неподходящим калильным числом. Красноватый оттенок на изоляторе появляется при использовании топлива с избытком присадок на основе металлов, что приводит к ухудшению искрообразования и снижению мощности двигателя.
Для точной диагностики необходимо проверять свечи после пробега в 10–15 тысяч километров или при появлении признаков нестабильной работы двигателя. Важно учитывать, что нагар может образовываться неравномерно: на одной свече он может быть нормальным, а на другой – указывать на проблему. В таких случаях следует проверить состояние цилиндра, к которому относится проблемная свеча, а также работу системы зажигания и топливоподачи.
При обнаружении отклонений рекомендуется заменить свечи и устранить первопричину неисправности. Использование свечей с правильным калильным числом и регулярная проверка их состояния продлевают ресурс двигателя и предотвращают серьезные поломки.
Какие цвета нагара на свечах зажигания указывают на неисправности
Светло-серый или коричневый нагар с легким матовым оттенком – эталонное состояние свечи. Такой цвет свидетельствует о правильной работе двигателя, оптимальной температуре сгорания и корректно подобранном топливе. Если нагар равномерно распределен по электродам и изолятору, а его слой не превышает 0,5 мм, вмешательство не требуется. Исключение – случаи, когда серый оттенок переходит в пепельный, что указывает на избыток присадок в масле или топливе.
Черный сухой нагар, напоминающий сажу, образуется при богатой топливовоздушной смеси. Причины: неисправность датчика массового расхода воздуха (ДМРВ), засорение воздушного фильтра, проблемы с форсунками или некорректная работа топливного насоса. Если нагар локализован на центральном электроде и изоляторе, проверьте давление топлива – превышение нормы на 0,2–0,3 бара уже критично. Для карбюраторных двигателей характерна аналогичная картина при неправильной настройке поплавковой камеры.
Маслянистый черный нагар с блестящей поверхностью – признак попадания масла в камеру сгорания. На инжекторных двигателях это часто связано с износом маслосъемных колпачков или поршневых колец. Нагар такого типа сопровождается повышенным расходом масла (более 0,5 л на 1000 км) и сизым дымом из выхлопной трубы. На свечах с масляным нагаром часто наблюдаются капли масла на резьбе. При обнаружении дефекта требуется замена уплотнений или капитальный ремонт ЦПГ.
Белый нагар с глянцевым или шероховатым покрытием сигнализирует о бедной смеси или перегреве свечи. Глянцевый налет с оплавлением электродов возникает при превышении температуры в камере сгорания свыше 900°C – частая проблема при использовании свечей с неподходящим калильным числом. Шероховатый белый нагар появляется из-за низкого октанового числа топлива или раннего зажигания. В обоих случаях проверьте систему охлаждения: перегрев двигателя усугубляет проблему.
Красный или кирпичный нагар образуется при избытке металлосодержащих присадок в топливе или масле. Такие отложения ухудшают искрообразование, так как обладают токопроводящими свойствами. Если нагар равномерно покрывает изолятор и электроды, замените топливо и масло на продукты без железосодержащих добавок. На двигателях с пробегом более 150 000 км красный налет может указывать на износ направляющих втулок клапанов, через которые в камеру сгорания попадает масло с присадками.
Желтый или зеленоватый нагар появляется при использовании топлива с высоким содержанием свинца или серы. Такие отложения характерны для этилированного бензина и приводят к коррозии электродов. Если нагар сопровождается эрозией металла, свечи подлежат замене. На современных двигателях с катализаторами желтый налет часто свидетельствует о неисправности системы нейтрализации отработавших газов – проверьте лямбда-зонд и каталитический нейтрализатор.

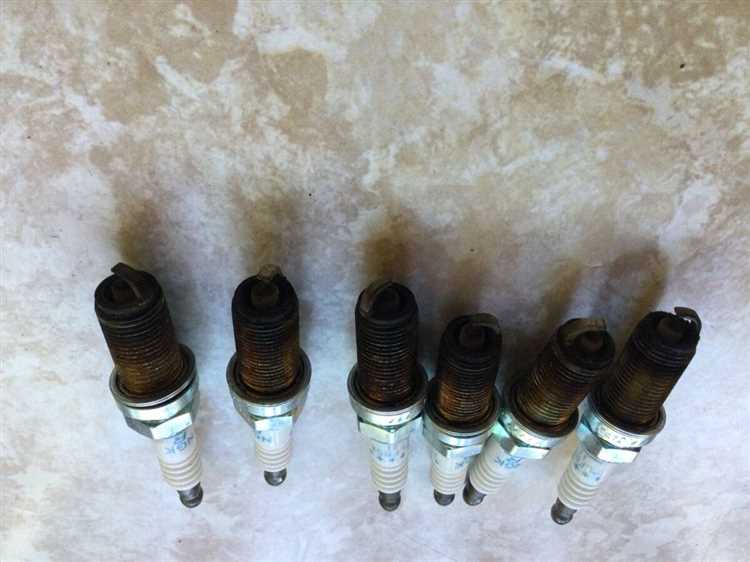

Как правильно извлечь и осмотреть свечи для диагностики
Перед началом работы убедитесь, что двигатель остыл до температуры ниже 50°C. Горячие детали могут вызвать ожоги, а резкое охлаждение металла – микротрещины в головке блока. Если мотор работал, дайте ему постоять не менее 30 минут. Для извлечения потребуются: свечной ключ с магнитным или резиновым держателем (размер зависит от модели – чаще всего 16 или 21 мм), удлинитель для труднодоступных мест, динамометрический ключ (если планируется обратная установка), чистая ветошь и сжатый воздух или компрессор.
Отсоедините высоковольтные провода или катушки зажигания, потянув за наконечник, а не за провод. Если на двигателе установлены индивидуальные катушки, отключите их разъёмы и выкрутите крепёжные болты (обычно один или два на катушку). При работе с проводами маркируйте их, чтобы не перепутать при обратной сборке – ошибка в подключении приведёт к пропускам зажигания или выходу из строя катушек.
Продуйте сжатым воздухом зону вокруг свечных колодцев, чтобы исключить попадание грязи и абразивных частиц в цилиндры. Давление воздуха должно быть не менее 3–4 бар, а струю направляйте под углом 45° к поверхности. Если компрессора нет, используйте кисть с жёсткой щетиной, но избегайте резких движений – пыль может осыпаться вниз. Особое внимание уделите двигателям с наддувом: в их колодцах часто скапливается масло и конденсат.
Выкручивайте свечи медленно, без рывков. Если ключ идёт туго, не применяйте силу – залейте в колодец проникающую смазку (например, WD-40) и подождите 10–15 минут. При закисании резьбы попробуйте слегка провернуть свечу в обратную сторону, а затем снова выкручивать. Если грани свечи сорваны, используйте экстрактор для повреждённых крепежей. После извлечения осмотрите резьбу на свече и в колодце: заусенцы или следы коррозии указывают на необходимость ремонта.
Осмотр начинайте с электродов и изолятора. Нормальный цвет нагара – светло-коричневый или серый, без маслянистых отложений. Черный сухой нагар свидетельствует о богатой смеси, маслянистый – о попадании масла в камеру сгорания. Белый или пепельный налёт говорит о бедной смеси или перегреве. Красноватый оттенок появляется при использовании топлива с присадками на основе железа. Обратите внимание на зазор между электродами: для большинства современных двигателей он составляет 0,8–1,1 мм.
- Трещины на изоляторе – признак детонации или механического повреждения. Даже микротрещины приводят к пропускам зажигания.
- Эрозия электродов (округлые края, уменьшение толщины) указывает на износ свечи. Предельный срок службы – 30–60 тыс. км в зависимости от материала (никель, платина, иридий).
- Следы топлива на резьбе или электродах – неисправность форсунок или системы зажигания. Проверьте давление в топливной рампе.
- Копоть на одной свече при нормальном состоянии остальных – проблема в конкретном цилиндре (негерметичность клапанов, износ поршневых колец).
После осмотра сравните состояние всех свечей. Разница в цвете нагара между цилиндрами более чем на 20% говорит о неравномерной работе двигателя. Если на всех свечах обнаружены идентичные дефекты, ищите общую причину: неисправность датчиков (кислорода, температуры), сбои в системе впрыска или проблемы с турбонаддувом. Запишите результаты осмотра, чтобы отслеживать динамику изменений при последующих проверках. Устанавливайте свечи обратно с моментом затяжки, указанным в мануале (обычно 15–25 Н·м), иначе возможны повреждения резьбы или утечка компрессии.
Признаки нормальной работы двигателя по состоянию свечей
Свеча зажигания в исправном двигателе имеет характерный светло-серый или коричневатый нагар на изоляторе и электродах. Центральный электрод должен быть равномерно изношен, без следов оплавления или эрозии, а зазор между электродами – соответствовать заводским параметрам (обычно 0,7–1,1 мм для современных двигателей). Боковой электрод не должен иметь трещин или глубоких выемок, а резьбовая часть – остатков масла или топлива. Наличие тонкого слоя нагара на юбке изолятора допустимо, если он не превышает 0,5 мм и не образует плотных отложений.
Ключевые признаки нормальной работы:
- Цвет нагара: от светло-серого до светло-коричневого, без черных, белых или маслянистых отложений.
- Отсутствие следов перегрева: изолятор не должен быть белым, стекловидным или иметь следы плавления.
- Равномерный износ электродов: центральный электрод сохраняет квадратную форму, боковой – не деформирован.
- Чистая резьба: без следов масла, топлива или антифриза, что исключает подтекание жидкостей.
- Стабильный зазор: отклонение не более 0,1 мм от номинального значения для конкретного двигателя.
Если свеча соответствует этим параметрам, двигатель работает в оптимальном режиме: топливная смесь сбалансирована, зажигание настроено правильно, а система охлаждения функционирует без перегревов. При замене свечей рекомендуется проверять их состояние через 10–15 тыс. км пробега, даже если визуальных отклонений нет – это позволит выявить скрытые неисправности на ранней стадии. Для точной диагностики используйте лупу с 5–10-кратным увеличением, чтобы обнаружить микротрещины или неравномерный износ электродов.
Типичные проблемы двигателя при чёрном маслянистом нагаре
Чёрный маслянистый нагар на свечах зажигания – признак попадания моторного масла в камеру сгорания. Чаще всего это указывает на износ маслосъёмных колпачков, которые теряют эластичность при пробеге свыше 80–120 тыс. км. При холодном пуске масло просачивается через зазоры, образуя на электродах липкий налёт. В запущенных случаях расход масла может достигать 1 л на 1000 км, а дымление из выхлопной трубы становится заметным даже на холостых оборотах.
Износ поршневых колец – вторая по распространённости причина. При этом нагар равномерно покрывает юбку свечи и электроды, а масло попадает в цилиндры через зазоры между кольцами и стенками. Диагностируется по повышенному давлению картерных газов и снижению компрессии на 15–20% от нормы. Проблема характерна для двигателей с пробегом от 150 тыс. км, особенно при использовании некачественного масла или перегревах.
Залегание маслосъёмных колец проявляется резким увеличением расхода масла без видимых утечек. Нагар в этом случае имеет характерный блеск и легко стирается пальцем. Для подтверждения диагноза требуется замер компрессии с добавлением 10–15 мл масла в цилиндр: если показатели вырастут на 2–3 атм, кольца залегли. Решение – раскоксовка специальными составами или механическая очистка.
Повреждение направляющих втулок клапанов встречается реже, но приводит к аналогичным симптомам. Масло стекает по стержням клапанов, образуя на свечах чёрный нагар с металлическим оттенком. Отличительный признак – неравномерный износ электродов (чаще страдает одна свеча в цилиндре). Проблема требует замены втулок и клапанов, так как промывка или замена колпачков даёт лишь временный эффект.
Что означает белый или серый налёт на электродах свечей
Белый или светло-серый налёт на электродах свечей зажигания чаще всего указывает на обеднённую топливовоздушную смесь. Это состояние возникает, когда соотношение воздуха к топливу превышает оптимальное значение 14,7:1. Причины могут быть разными: неисправность датчика массового расхода воздуха (ДМРВ), подсос воздуха во впускном коллекторе или некорректная работа топливных форсунок. В бензиновых двигателях с непосредственным впрыском обеднение смеси также провоцируется засорением форсунок или снижением давления в топливной рампе.
Светлый нагар сопровождается характерными симптомами: повышенными оборотами холостого хода, «плаванием» оборотов, потерей мощности и перегревом двигателя. При длительной эксплуатации на обеднённой смеси возрастает риск прогара клапанов и поршней из-за повышенной температуры сгорания. В дизельных двигателях аналогичный налёт может свидетельствовать о неисправности топливного насоса высокого давления (ТНВД) или забитом топливном фильтре.
Если налёт равномерно распределён по всей поверхности электродов и изолятора, проверьте герметичность впускного тракта. Подсос воздуха после ДМРВ не учитывается блоком управления, что приводит к обеднению смеси. Особое внимание уделите прокладкам впускного коллектора, вакуумным шлангам и уплотнениям дроссельной заслонки. В системах с турбонаддувом причиной может быть негерметичность интеркулера или его патрубков.
Локальный белый налёт на боковом электроде или изоляторе часто возникает из-за калильного зажигания. Это явление происходит, когда смесь воспламеняется не от искры, а от раскалённых деталей камеры сгорания. Проверьте тепловой диапазон свечей – возможно, установлены слишком «горячие» для данного двигателя. Также калильное зажигание провоцируют отложения нагара на поршнях и клапанах, которые необходимо удалить механической очисткой или химическими средствами.
Серый налёт с металлическим блеском указывает на попадание масла в камеру сгорания. В отличие от чёрного маслянистого нагара, такой оттенок появляется при незначительных утечках через маслосъёмные колпачки или поршневые кольца. Для диагностики проведите замер компрессии и проверьте уровень масла – его расход более 0,5 л на 1000 км подтверждает проблему. В двигателях с турбонаддувом аналогичный эффект вызывает износ уплотнений турбины.
Белый порошкообразный налёт, напоминающий золу, образуется при использовании некачественного топлива с высоким содержанием присадок на основе свинца или марганца. Такие отложения ухудшают искрообразование и могут привести к пропускам зажигания. Замените топливо и свечи, а при повторном появлении налёта проверьте работу катализатора – возможно, он не справляется с нейтрализацией вредных примесей.
В двигателях, работающих на газу (ГБО), белый налёт часто возникает из-за неправильной настройки редуктора или несоответствия теплового диапазона свечей. Газовоздушная смесь сгорает при более высокой температуре, поэтому для ГБО рекомендуется использовать свечи с уменьшенным калильным числом на 1–2 единицы. Также проверьте давление газа на выходе из редуктора – оно должно соответствовать паспортным значениям для вашего оборудования.
Для точной диагностики сравните состояние свечей из разных цилиндров. Если налёт присутствует только на одной свече, проблема локализована в конкретном цилиндре: неисправность форсунки, прогар клапана или нарушение герметичности прокладки ГБЦ. При равномерном налёте на всех свечах ищите общую причину – обеднённую смесь, подсос воздуха или некачественное топливо. После устранения неисправности замените свечи, так как налёт ухудшает их рабочие характеристики даже после очистки.
