Шкив – не просто передаточный элемент, а компонент, напрямую влияющий на КПД привода, ресурс ремня и стабильность оборотов. Ошибка в подборе диаметра или профиля приводит к проскальзыванию ремня, перегреву подшипников и преждевременному износу. Основные параметры для выбора: диаметр ведущего (двигателя) и ведомого шкивов, тип ремня (клиновой, поликлиновой, зубчатый), передаточное отношение и скорость вращения вала. Например, для электродвигателя 1500 об/мин с требуемой скоростью ведомого вала 750 об/мин передаточное отношение составит 2:1 – значит, диаметр ведомого шкива должен быть в два раза больше ведущего.
Тип ремня определяет профиль шкива. Для клиновых ремней (сечения A, B, C) используют шкивы с канавками соответствующего профиля – угол наклона боковых граней 34°–40°. Поликлиновые ремни (профили PH, PJ, PK) требуют шкивов с плоскими канавками шириной 1,6–4,8 мм. Зубчатые ремни (HTD, GT) работают только со шкивами с точно подогнанным шагом зубьев – отклонение даже на 0,1 мм вызывает биение и шум. Материал шкива зависит от нагрузки: чугун СЧ20 выдерживает до 5 кВт, сталь 45 – до 20 кВт, алюминиевые сплавы (АК7, Д16) применяют при малых мощностях (до 3 кВт) и высоких скоростях.
Расчет диаметра шкива начинают с определения минимально допустимого значения для ремня. Для клиновых ремней минимальный диаметр шкива указан в ГОСТ 1284.1-89: например, для ремня сечения A – 63 мм, для B – 90 мм. Превышение этих значений снижает изгибные напряжения в ремне и увеличивает его срок службы. Формула для расчета диаметра ведомого шкива: D₂ = (n₁ × D₁) / n₂, где n₁ и n₂ – обороты ведущего и ведомого валов, D₁ – диаметр шкива двигателя. Пример: двигатель 3000 об/мин, шкив 80 мм, требуемая скорость ведомого вала 1000 об/мин – диаметр ведомого шкива составит 240 мм.
Крепление шкива к валу – критически важный момент. Шпоночные соединения (ГОСТ 23360-78) подходят для нагрузок до 10 кВт, но требуют точной посадки (допуск H7/k6). Для мощных приводов (свыше 15 кВт) используют конические втулки (например, Taper Lock) или гидравлические зажимы, обеспечивающие равномерное распределение нагрузки. Биение шкива не должно превышать 0,05 мм на 100 мм диаметра – иначе ремень будет вибрировать, а подшипники быстро выйдут из строя. Проверку проводят индикатором часового типа на собранном приводе.
При выборе шкива учитывайте условия эксплуатации. В запыленных помещениях используйте шкивы с защитными кожухами или полиуретановые ремни, устойчивые к абразиву. Для высокоскоростных приводов (свыше 6000 об/мин) подходят только балансированные шкивы с классом точности не ниже G6.3 по ГОСТ 22061-76. В агрессивных средах применяют шкивы из нержавеющей стали (12Х18Н10Т) или с антикоррозийным покрытием (цинкование, фосфатирование).
Как определить необходимый диаметр шкива для заданной частоты вращения
Диаметр шкива напрямую влияет на передаточное отношение ременной передачи. Для расчета используйте формулу: D₂ = (n₁ × D₁) / n₂, где D₂ – искомый диаметр ведомого шкива, D₁ – диаметр ведущего шкива (на валу двигателя), n₁ – частота вращения двигателя (об/мин), n₂ – требуемая частота вращения ведомого вала. Например, при двигателе 1500 об/мин, ведущем шкиве 100 мм и нужной частоте 750 об/мин, диаметр ведомого шкива составит 200 мм.
Учитывайте проскальзывание ремня, которое снижает фактическую частоту вращения на 2–5%. Для клиновых ремней корректируйте расчетный диаметр умножением на коэффициент 1,02–1,05. Поликлиновые ремни требуют меньшей поправки – 1,01–1,03. Игнорирование этого фактора приведет к несоответствию реальных оборотов расчетным.
Минимальный диаметр шкива ограничен типом ремня. Для клиновых ремней сечения A минимальный диаметр – 63 мм, сечения B – 90 мм, сечения C – 140 мм. Использование меньших диаметров сокращает срок службы ремня из-за повышенного изгиба. Для зубчатых ремней минимальный диаметр зависит от шага: при шаге 5 мм – 16 зубьев, при шаге 8 мм – 22 зуба.
При выборе диаметра проверяйте окружную скорость ремня: V = (π × D × n) / 60 000, где V – скорость (м/с), D – диаметр шкива (мм), n – частота вращения (об/мин). Для клиновых ремней оптимальная скорость – 10–25 м/с, для поликлиновых – до 40 м/с. Превышение этих значений вызывает вибрацию и перегрев.
Фиксируйте диаметры шкивов с точностью до 0,1 мм. Даже небольшое отклонение (1–2%) при высоких передаточных отношениях приводит к значительному расхождению оборотов. Для точной настройки используйте регулируемые шкивы или подбирайте диаметры экспериментально с помощью тахометра.

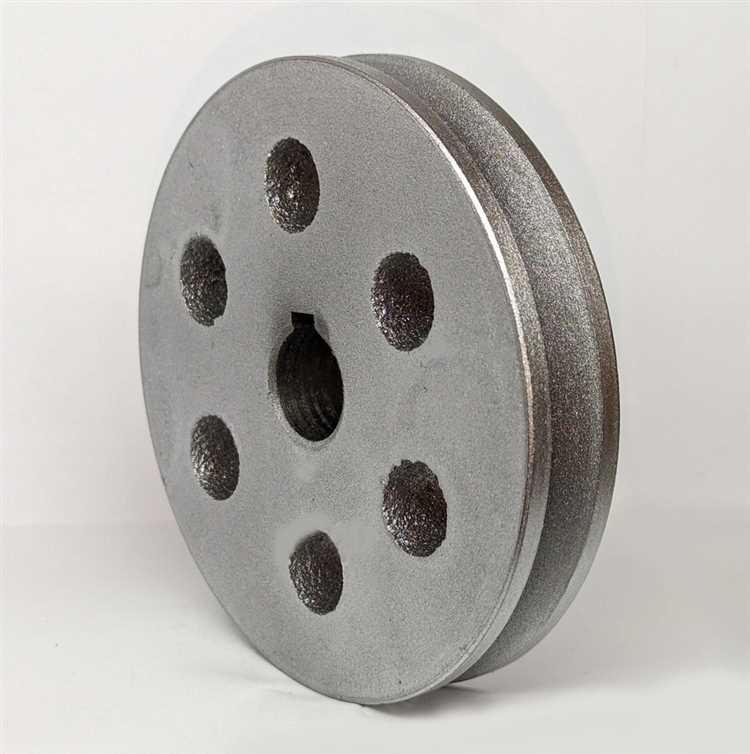

Расчет передаточного отношения ременной передачи с учетом мощности двигателя
Передаточное отношение ременной передачи определяет соотношение частот вращения ведущего и ведомого шкивов. Для электродвигателей мощностью до 15 кВт оптимальное значение лежит в диапазоне 1:1,5–1:3,5. При превышении этого диапазона возрастают потери на проскальзывание ремня, особенно при использовании клиновых ремней сечений A, B или C. Для двигателей свыше 30 кВт рекомендуется ограничивать отношение до 1:5, чтобы избежать чрезмерных нагрузок на подшипники.
Формула расчета передаточного отношения: i = n1/n2 = D2/D1, где n1 и n2 – частоты вращения ведущего и ведомого шкивов, D1 и D2 – их диаметры. Для двигателей с синхронной частотой 1500 об/мин и требуемой частотой нагрузки 500 об/мин минимальный диаметр ведомого шкива составит: D2 = D1 × (1500/500) = 3D1. При этом диаметр ведущего шкива не должен быть меньше 60 мм для ремней сечения A и 90 мм для сечения B.
Мощность двигателя напрямую влияет на выбор типа ремня и допустимое передаточное отношение. Для двигателей до 5 кВт клиновые ремни сечения Z или A обеспечивают достаточную нагрузочную способность при отношениях до 1:4. При мощности 10–20 кВт рекомендуется использовать ремни сечения B или C с отношением не более 1:3,5, так как увеличение отношения свыше этого значения приводит к росту изгибных напряжений в ремне на 20–30%.
При расчете необходимо учитывать коэффициент проскальзывания ремня, который для клиновых ремней составляет 1–2%, а для поликлиновых – 0,5–1%. Например, при требуемом отношении 1:3 и частоте двигателя 3000 об/мин реальная частота ведомого шкива с учетом проскальзывания составит: n2 = 3000 / (3 × 1,015) ≈ 985 об/мин. Для точных приводов (например, станков) этот фактор критичен и требует корректировки диаметров шкивов.
В таблице приведены рекомендуемые передаточные отношения для различных типов ремней и мощностей двигателей:
| Мощность двигателя, кВт | Тип ремня | Максимальное передаточное отношение | Минимальный диаметр ведущего шкива, мм |
|---|---|---|---|
| 0,5–2,2 | Z (SPZ) | 1:4 | 50 |
| 3–7,5 | A (SPA) | 1:3,5 | 75 |
| 10–20 | B (SPB) | 1:3 | 125 |
| 22–50 | C (SPC) | 1:2,5 | 200 |
Для двигателей с переменной нагрузкой (например, насосы, компрессоры) передаточное отношение следует выбирать с запасом 10–15% по мощности. Если двигатель работает с частыми пусками (более 10 в час), отношение не должно превышать 1:2,5 для ремней сечения B и выше, чтобы снизить динамические нагрузки на ремень и подшипники. В таких случаях также рекомендуется использовать поликлиновые ремни, которые допускают меньшие диаметры шкивов при той же мощности.
При проектировании передачи важно соблюдать минимальное межосевое расстояние между шкивами, которое для клиновых ремней рассчитывается по формуле: Lmin = 0,7 × (D1 + D2). Например, для шкивов диаметрами 100 мм и 300 мм минимальное расстояние составит 280 мм. Уменьшение этого значения приводит к сокращению срока службы ремня из-за повышенных изгибных напряжений. Для поликлиновых ремней минимальное расстояние может быть на 20–30% меньше.
Корректировка передаточного отношения возможна за счет изменения диаметров шкивов, но при этом необходимо проверять окружную скорость ремня. Для клиновых ремней она не должна превышать 25–30 м/с, для поликлиновых – 40 м/с. При скорости свыше 35 м/с для клиновых ремней требуется балансировка шкивов, а при 50 м/с – переход на специальные высокоскоростные ремни. Пример расчета скорости: v = π × D1 × n1 / 60 000, где D1 – диаметр в мм, n1 – частота в об/мин.
Выбор материала шкива в зависимости от условий эксплуатации и нагрузки
Материал шкива напрямую влияет на его долговечность, эффективность передачи крутящего момента и устойчивость к износу. Для легких нагрузок (до 5 кВт) и низких скоростей (до 1500 об/мин) оптимальны шкивы из серого чугуна марки СЧ20 или СЧ25. Они дешевы, хорошо гасят вибрации и подходят для стационарных установок с умеренными температурными колебаниями (от -20°C до +150°C). При работе с ремнями из полиуретана или резины чугунные шкивы обеспечивают достаточный коэффициент трения (0,3–0,4) без дополнительной обработки поверхности.
Для средних нагрузок (5–50 кВт) и повышенных скоростей (1500–3000 об/мин) рекомендуется использовать шкивы из высокопрочного чугуна ВЧ40 или стали 45 с термообработкой. Эти материалы выдерживают ударные нагрузки до 200 Дж/см² и температуры до +300°C, что критично для приводов насосов, компрессоров и металлообрабатывающих станков. Стальные шкивы требуют балансировки (допустимый дисбаланс – не более 0,5 г·мм/кг), но превосходят чугун по прочности на разрыв (600–800 МПа против 200–300 МПа). При эксплуатации в запыленных условиях (цементные заводы, деревообработка) поверхность шкива дополнительно хромируют или азотируют для защиты от абразивного износа.
- Алюминиевые сплавы (АК7ч, Д16) – выбор для высокоскоростных приводов (свыше 3000 об/мин) с ограничением по массе. Вес шкива снижается на 60–70% по сравнению со сталью, что уменьшает нагрузку на подшипники. Однако предел прочности (200–400 МПа) ограничивает применение: максимальная передаваемая мощность – 20 кВт, рабочая температура – до +120°C. Обязательна анодированная поверхность для защиты от коррозии и повышения износостойкости.
- Полиамид (капролон, нейлон) – используется в малонагруженных приводах (до 3 кВт) с требованиями к бесшумности и химической стойкости. Коэффициент трения с резиновыми ремнями – 0,5–0,6, что исключает проскальзывание. Не подходит для температур выше +80°C и контакта с маслами, растворителями. Срок службы – 2–3 года при непрерывной эксплуатации.
- Композиты (углепластик, стеклонаполненные полимеры) – перспективное решение для экстремальных условий: высокие скорости (до 10 000 об/мин), агрессивные среды (кислоты, щелочи), температуры от -60°C до +250°C. Прочность на разрыв – до 1500 МПа, но стоимость в 5–10 раз выше металлических аналогов. Применяются в авиации, медицинском оборудовании и робототехнике.
При выборе материала учитывайте не только нагрузку, но и тип ремня. Зубчатые ремни требуют шкивов из стали или алюминия с твердостью поверхности не менее 45 HRC для предотвращения смятия зубьев. Клиновые ремни совместимы с чугуном и полиамидом, но при скоростях выше 25 м/с необходима динамическая балансировка шкива (класс точности G6.3 по ГОСТ 22061-76). В условиях повышенной влажности (более 80%) или солевого тумана используйте нержавеющую сталь 12Х18Н10Т или титановые сплавы, несмотря на их высокую стоимость.
Сопоставление типов ремней и их влияние на подбор шкива
Выбор ремня напрямую определяет конструктивные параметры шкива, включая диаметр, профиль канавок и материал. Клиновые ремни (например, классические сечений A, B, C) требуют шкивов с трапецеидальными канавками, угол которых варьируется от 34° до 40° в зависимости от сечения. Для ремней сечения A оптимальный угол канавки – 34°, а минимальный диаметр шкива составляет 63 мм. При использовании узких клиновых ремней (SPZ, SPA) угол канавки увеличивается до 38°, а минимальный диаметр снижается до 50 мм, что позволяет уменьшить габариты привода.
Поликлиновые ремни (например, PJ, PK, PL) предъявляют иные требования: шкивы для них имеют плоское дно с мелкими канавками, количество которых соответствует числу ребер ремня. Для ремня PK (с 12 ребрами) ширина шкива должна быть не менее 25 мм, а минимальный диаметр – 45 мм. Важно учитывать, что поликлиновые ремни допускают работу на шкивах меньшего диаметра без потери ресурса, но при этом требуют высокой точности изготовления канавок – отклонение шага ребер более чем на 0,1 мм приводит к неравномерному распределению нагрузки.
- Зубчатые ремни (HTD, GT2, GT3) исключают проскальзывание, но требуют шкивов с точно соответствующим профилем зубьев. Для ремня HTD 8M шаг зубьев шкива должен составлять 8 мм, а глубина канавки – 3,2 мм. Минимальный диаметр шкива зависит от модуля: для 5M – 18 зубьев (≈28,6 мм), для 14M – 28 зубьев (≈124,8 мм).
- Плоские ремни (например, из полиамида или резинотканевые) работают на гладких шкивах, но требуют увеличенного угла обхвата (не менее 150°) и высокого коэффициента трения. Минимальный диаметр шкива для резинотканевого ремня толщиной 5 мм – 100 мм, иначе возникает усталостное разрушение материала.
Материал шкива выбирается с учетом типа ремня и условий эксплуатации. Для клиновых и поликлиновых ремней чаще используют чугун СЧ20 или сталь Ст3, обеспечивающие износостойкость канавок. Зубчатые ремни требуют шкивов из алюминиевых сплавов (например, Д16Т) или стали 40Х с закалкой зубьев до HRC 45–50, чтобы предотвратить срезание зубьев при ударных нагрузках. Плоские ремни допускают применение пластиковых шкивов (полиамид, полиацеталь) при малых мощностях (до 2 кВт), но при этом необходимо учитывать тепловое расширение материала.
Скорость ремня влияет на выбор диаметра шкива и его балансировку. Для клиновых ремней максимальная линейная скорость ограничена 30 м/с, для поликлиновых – 40 м/с, для зубчатых – 50 м/с. Превышение этих значений приводит к центробежным нагрузкам, вызывающим вибрацию и разрушение ремня. Например, при скорости 35 м/с шкив диаметром 200 мм должен быть отбалансирован с точностью не хуже G6,3 (по ГОСТ ИСО 1940-1), иначе динамические нагрузки сократят срок службы ремня в 2–3 раза.
Нагрузочная способность ремня определяет минимально допустимый диаметр шкива. Для клинового ремня сечения B при передаваемой мощности 10 кВт минимальный диаметр ведущего шкива – 140 мм. Уменьшение диаметра до 125 мм снижает ресурс ремня на 40% из-за повышенного изгиба. Для поликлинового ремня PK при той же мощности минимальный диаметр составляет 90 мм, но при этом необходимо увеличить количество ребер с 6 до 8 для равномерного распределения нагрузки.
При подборе шкива учитывайте коэффициент скольжения ремня: для клиновых и поликлиновых ремней он составляет 1–2%, для зубчатых – 0%, для плоских – до 3%. Это влияет на расчетное передаточное отношение. Например, при номинальном передаточном отношении 2:1 и скольжении 2% фактическое отношение составит 1,96:1. Для точных приводов (например, в станках с ЧПУ) используйте зубчатые ремни с предварительным натяжением, исключающим проскальзывание, или корректируйте диаметры шкивов с учетом скольжения.

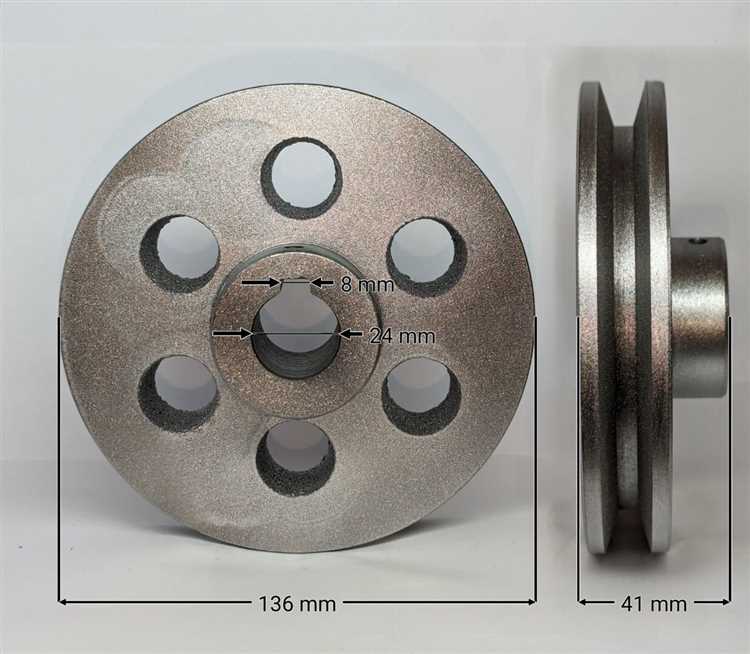

Проверка совместимости посадочного отверстия шкива с валом электродвигателя
Диаметр посадочного отверстия шкива должен точно соответствовать диаметру вала электродвигателя с допуском не более ±0,02 мм для стандартных промышленных применений. Измерьте вал микрометром в нескольких точках по длине, так как возможны конусность или овальность до 0,01 мм. Для двигателей мощностью до 5 кВт типичные диаметры валов составляют 14, 19, 24 или 28 мм – сверьтесь с техническим паспортом или маркировкой на корпусе. Шкивы с посадочным отверстием под шпонку требуют дополнительной проверки ширины и глубины паза: стандартные размеры шпоночных канавок для валов 19 мм – 6×6 мм, для 24 мм – 8×7 мм.
При подборе шкива обратите внимание на тип посадки: скользящая (H7/h6), переходная (H7/k6) или прессовая (H7/p6). Для двигателей с частыми пусками или реверсивной нагрузкой рекомендуется переходная посадка, обеспечивающая надежную фиксацию без деформации вала. Прессовая посадка применяется для высоконагруженных систем, но требует нагрева шкива до 120–150°C перед установкой. Проверьте шероховатость поверхности отверстия шкива – Ra не должна превышать 1,6 мкм, иначе возможен преждевременный износ.
Если вал имеет резьбовой участок для фиксации шкива гайкой, убедитесь, что внутренний диаметр шкива не перекрывает резьбу. Для метрической резьбы M12×1,75 минимальный диаметр отверстия должен быть не менее 12,5 мм. При использовании конических втулок (например, серии Taper Lock) проверьте соответствие конусности: стандартные значения – 1:10 или 1:12. Нанесите на вал тонкий слой масла перед установкой шкива с прессовой посадкой, чтобы облегчить монтаж и предотвратить задиры.
Для двигателей с фланцевым креплением (например, серии B5 или B14) учитывайте вылет вала: шкив не должен упираться в корпус. Измерьте расстояние от фланца до торца вала и сравните с глубиной посадочного отверстия шкива. При несоответствии используйте дистанционные втулки из стали 45 или бронзы БрАЖ9-4. Проверьте радиальное биение вала индикатором часового типа – допустимое значение не должно превышать 0,03 мм для частот вращения до 1500 об/мин и 0,015 мм для 3000 об/мин.
При установке шкива на вал с зазором более 0,05 мм используйте эпоксидные компаунды или анаэробные фиксаторы (например, Loctite 648). Нанесите состав на вал тонким слоем, избегая попадания в подшипники. Для двигателей с вертикальным расположением вала проверьте наличие стопорного кольца или шайбы, предотвращающей осевое смещение шкива. После монтажа прокрутите вал вручную – шкив не должен иметь люфта или заеданий.
В случае нестандартных валов (например, с лысками или шлицами) изготовьте адаптерную втулку из стали 40Х с термообработкой до HRC 45–50. Для шлицевых соединений проверьте соответствие профиля: прямобочные шлицы по ГОСТ 1139-80 или эвольвентные по ГОСТ 6033-80. При использовании шкивов с разрезной ступицей затяните стяжные болты моментом, указанным в документации (обычно 20–30 Н·м для M8). После установки проведите динамическую балансировку шкива на частоте вращения двигателя с точностью не хуже G6,3.
