ШРУС (шарнир равных угловых скоростей) на ВАЗ 2114 – уязвимый узел, ресурс которого зависит от условий эксплуатации. Признаки неисправности: хруст при поворотах, вибрация на скорости свыше 40 км/ч, люфт при покачивании приводного вала. Средний срок службы наружного ШРУСа – 60–80 тыс. км, внутреннего – до 120 тыс. км. Замена требуется при появлении трещин на пыльнике, вытекании смазки или механических повреждениях.
Для работы понадобятся: головки на 17, 19 и 30, вороток с удлинителем, молоток, монтировка, съемник стопорных колец, домкрат и противооткатные упоры. Из расходников: новый ШРУС (артикул 2108-2215012 для наружного, 2108-2215056 для внутреннего), пыльник (2108-2215030), хомуты, смазка ШРУС-4 (90 г на узел). Перед началом слейте масло из коробки передач – это упростит демонтаж внутреннего шарнира.
На ВАЗ 2114 чаще выходит из строя наружный ШРУС из-за больших угловых нагрузок. При замене обратите внимание на состояние подшипника ступицы – если он люфтит, замените его одновременно. Не используйте ударный инструмент при установке нового шарнира: это может повредить сепаратор. После сборки проверьте уровень масла в КПП и затяните гайку ступицы моментом 225–250 Н·м.
Работа займет 2–3 часа при наличии опыта. Если ШРУС меняется впервые, подготовьте место с хорошим освещением и ровной поверхностью. Не пренебрегайте проверкой состояния других элементов привода: треснувший пыльник внутреннего ШРУСа или изношенный сальник КПП приведут к повторному ремонту.
Необходимые инструменты и материалы для замены ШРУСа
Для замены ШРУСа на ВАЗ 2114 потребуются: набор головок (13, 17, 19, 30 мм), вороток с удлинителем, молоток (весом 500–800 г), монтировка или лом, съёмник шаровых опор (или зубило с молотком для выпрессовки), плоскогубцы, отвёртка с плоским жалом, динамометрический ключ (для затяжки ступичной гайки моментом 225–250 Н·м). Дополнительно пригодятся домкрат, противооткатные упоры, страховочная подставка под кузов, смазка ШРУС-4 (90–120 г на один шарнир), новый пыльник с хомутами, стопорное кольцо и ступичная гайка (рекомендуется менять при каждом демонтаже).
Из расходников: тормозная жидкость (если потребуется прокачка системы после отсоединения шаровой опоры), ветошь, проникающая смазка (WD-40 или аналог) для облегчения откручивания закисших соединений. При работе с внутренним ШРУСом может понадобиться съёмник для стопорного кольца подшипника полуоси. Все инструменты должны быть исправны – изношенные головки или треснувший вороток могут сорвать грани болтов, усложнив ремонт.

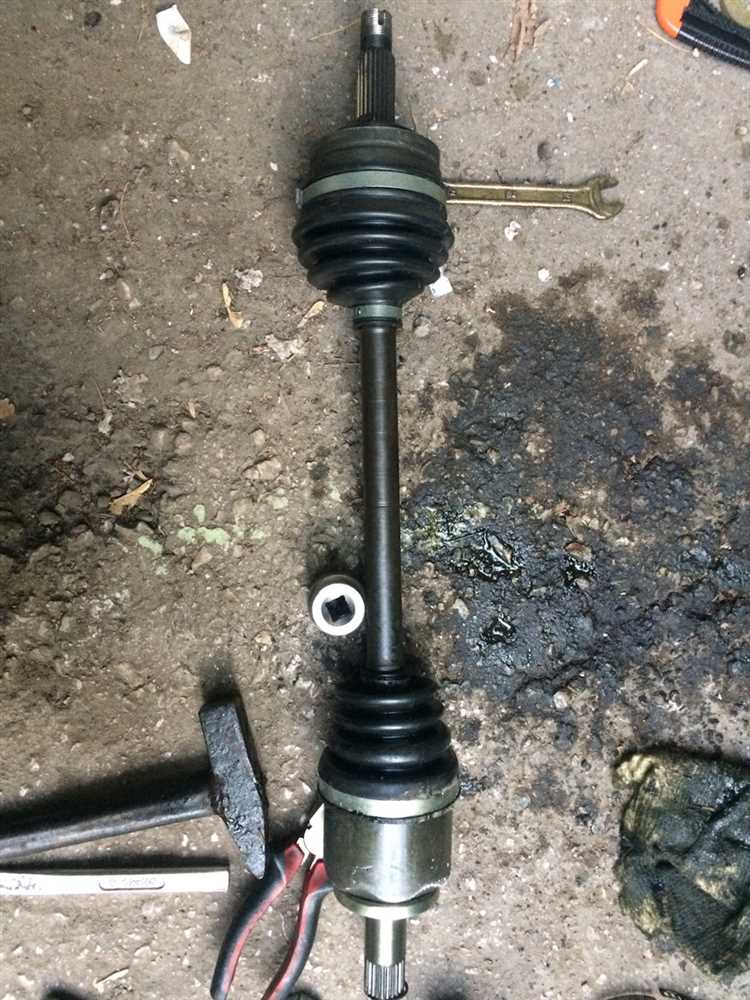

Подготовка автомобиля и снятие колеса для доступа к ШРУСу
Перед началом работ установите автомобиль на ровную площадку с твердым покрытием. Под задние колеса подложите противооткатные упоры с обеих сторон. Если работа проводится на подъемнике, убедитесь, что машина надежно зафиксирована страховочными стойками. При использовании домкрата поднимите переднюю часть автомобиля, строго соблюдая точки поддомкрачивания, указанные в руководстве по эксплуатации – для ВАЗ 2114 это усиленные участки порогов в 30–40 см от передних колес.
Ослабьте болты крепления колеса на ½–¾ оборота ключом на 19, не снимая их полностью. Это проще сделать, когда колесо еще стоит на земле. Если болты прикипели, используйте проникающую смазку (WD-40, LIQUI MOLY LM-40) и выдержите 10–15 минут. Избегайте ударов по ключу – риск сорвать грани болтов высок. Для облегчения процесса можно нагреть болты газовой горелкой, но соблюдайте осторожность: пластиковые элементы подкрылка и тормозные шланги находятся в непосредственной близости.
Поднимите автомобиль домкратом до момента, когда колесо оторвется от земли на 3–5 см. Установите под кузов страховочную подставку (например, из набора «Автодело» или самодельную из профильной трубы 60×60 мм). Никогда не работайте под машиной, удерживаемой только домкратом. Снимите колесо, открутив болты полностью, и уберите его в сторону. Осмотрите ступицу: если на ней видны следы коррозии или грязи, очистите поверхность металлической щеткой и обработайте преобразователем ржавчины.
Для доступа к ШРУСу потребуется снять суппорт. Открутите два болта крепления ключом на 17, удерживая направляющие пальцы от проворачивания шестигранником на 7. Суппорт аккуратно подвесьте на проволоке к пружине стойки – не допускайте его провисания на тормозном шланге. Снимите тормозной диск, если он не поддается, постучите по нему молотком через деревянную проставку. При сильном прикипании используйте съемник или нагрейте диск горелкой.
Перед дальнейшими действиями слейте часть масла из коробки передач – около 1,5 литра через сливную пробку. Это предотвратит вытекание смазки при снятии привода. Пробка расположена на картере КПП снизу, для слива используйте емкость объемом не менее 2 литров. Масло можно использовать повторно, если оно чистое и не содержит металлической стружки. После слива закрутите пробку с новым уплотнительным кольцом (артикул 2108-1701210-01).
Отсоедините шаровую опору от поворотного кулака. Для этого открутите гайку ключом на 19 и выбейте палец опоры съемником. Если съемника нет, используйте молоток и монтировку: упритесь монтировкой в рычаг и резко ударьте молотком по кулаку в месте крепления шаровой. Палец должен выйти из конуса. Будьте осторожны – не повредите пыльник шаровой опоры. После отсоединения отведите кулак в сторону, чтобы освободить привод.
Проверьте состояние ступичной гайки: если она замята или сорвана, замените ее новой (артикул 2108-3103016). Гайка одноразовая – повторное использование недопустимо. Для откручивания используйте головку на 30 и удлинитель не менее 50 см. Если гайка не поддается, нагрейте ее горелкой или воспользуйтесь ударным гайковертом. После снятия гайки выбейте привод из ступицы легкими ударами молотка через бронзовую или алюминиевую проставку. Избегайте ударов по шлицам – это может повредить внутреннюю обойму ШРУСа.
Демонтаж старого ШРУСа и проверка состояния сопряженных деталей
Извлеките привод из ступицы резким, но контролируемым движением. Если вал не поддается, используйте монтировку, вставляя её между корпусом ШРУСа и ступицей, но не упирайтесь в пыльник – это приведет к его разрыву. При сильном закисании допустимо легкое постукивание молотком по торцу вала через деревянную проставку, но избегайте ударов по шлицам.
Перед снятием внешнего ШРУСа осмотрите стопорное кольцо на конце вала. Если оно деформировано или потеряло упругость, замените его новым – стандартный размер для ВАЗ 2114: диаметр 28 мм, толщина 1,5 мм. Снимите хомуты с пыльника и разрежьте его ножом, если планируете утилизировать старый ШРУС. Проверьте наличие смазки внутри шарнира: её отсутствие или загрязнение песком указывает на необходимость замены.
Оцените состояние шлицевого соединения на валу и в ступице. Задиры, сколы или коррозия на шлицах требуют замены привода или ступицы – дальнейшая эксплуатация приведет к люфту и разрушению деталей. Измерьте износ шлицов штангенциркулем: допустимое отклонение от заводских размеров (12 шлицов, ширина 3,9 мм) – не более 0,1 мм.
Проверьте подшипник ступицы на люфт, покачивая колесо в вертикальной плоскости. Если амплитуда превышает 0,05 мм, замените подшипник – игнорирование приведет к вибрациям и преждевременному износу нового ШРУСа. Осмотрите сальник привода: трещины или потеки масла свидетельствуют о необходимости его замены, иначе смазка вытечет, а грязь попадет в шарнир.
Внутренний ШРУС демонтируйте, выбив его из коробки передач через медную или алюминиевую выколотку. Удар наносите по торцу корпуса шарнира, избегая повреждения посадочного места в КПП. Осмотрите трипоид: ролики должны свободно вращаться без заеданий, а игольчатые подшипники – не иметь следов выкрашивания. При обнаружении дефектов замените весь шарнир.
Промойте вал бензином или очистителем тормозов, удалив остатки старой смазки и грязи. Просушите сжатым воздухом и нанесите тонкий слой новой смазки ШРУС-4 на шлицы и посадочные поверхности. Это облегчит установку нового шарнира и предотвратит коррозию. Перед сборкой убедитесь, что все сопряженные детали – ступица, подшипник, сальник – находятся в исправном состоянии, иначе ресурс нового ШРУСа сократится в 2–3 раза.

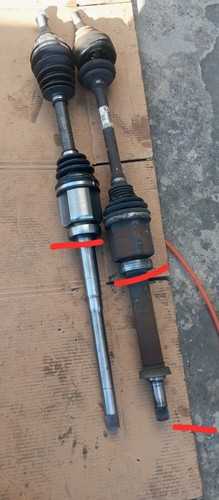

Установка нового ШРУСа и правильная сборка привода
Перед установкой нового ШРУСа убедитесь, что внутренняя поверхность шлицевого соединения привода и наружная часть шарнира очищены от старой смазки и загрязнений. Нанесите на шлицы тонкий слой Литола-24 или специализированной смазки для ШРУСов (например, Molykote BR2 Plus), избегая избытка – достаточно 5–7 грамм. Проверьте состояние стопорного кольца на валу: если оно деформировано или потеряло упругость, замените его новым (артикул 2108-2215084 для ВАЗ 2114).
Напрессуйте новый ШРУС на вал, используя молоток с медной или резиновой насадкой, нанося удары строго по внутренней обойме. Избегайте ударов по сепаратору или шарикам – это приведёт к повреждению шарнира. Правильное положение определяется по щелчку стопорного кольца, фиксирующего ШРУС на валу. Проверьте надёжность фиксации, попытавшись сдвинуть шарнир руками: он не должен смещаться.
Смажьте внутреннюю полость пыльника 80–100 граммами смазки, равномерно распределив её по шарикам и обойме. Наденьте пыльник на вал, убедившись, что гофры не перекручены, а малый хомут расположен на расстоянии 5–7 мм от края пыльника. Затяните хомуты с помощью специальных клещей или плоскогубцев, контролируя усилие – перетяжка приведёт к повреждению резины, а слабая затяжка – к попаданию влаги.
Установите привод в сборе на автомобиль, вставив шлицевую часть внутреннего ШРУСа в коробку передач до характерного щелчка стопорного кольца. Закрепите наружный ШРУС в ступице, затянув гайку моментом 225–250 Н·м (используйте динамометрический ключ). Не забудьте законтрить гайку, отогнув её буртик в паз на валу. Проверьте отсутствие люфтов, покачав колесо в вертикальной и горизонтальной плоскостях.
После сборки проведите тестовый заезд на скорости до 60 км/ч, прислушиваясь к посторонним звукам. При появлении хруста или стука немедленно остановитесь и проверьте затяжку всех соединений. Если шум сохраняется, демонтируйте привод и осмотрите ШРУС на предмет заводского брака или неправильной установки. В нормальных условиях новый шарнир должен работать бесшумно на протяжении 50–70 тыс. км пробега.
Проверка герметичности и работоспособности после замены
После установки нового ШРУСа на ВАЗ 2114 первым делом проверьте герметичность пыльника. Поднимите автомобиль на домкрате, зафиксируйте на подставках и прокрутите колесо вручную, осматривая пыльник на наличие трещин, разрывов или следов смазки снаружи. Особое внимание уделите местам крепления хомутов – они должны быть затянуты до упора, без перекосов. Если пыльник повреждён или смазка вытекает, демонтируйте привод и замените пыльник, иначе ШРУС выйдет из строя через 500–1000 км пробега. Для проверки используйте фонарик и зеркало, чтобы осмотреть труднодоступные участки.
Запустите двигатель, включите первую передачу и плавно отпустите сцепление, наблюдая за поведением автомобиля. При исправном ШРУСе не должно быть стуков, хруста или вибраций при поворотах руля на 30–40 градусов в обе стороны. Протестируйте машину на небольшой скорости (10–15 км/ч) с резкими поворотами влево-вправо – посторонние звуки укажут на неправильную установку или брак детали. Если всё в порядке, проедьте 20–30 км по ровной дороге, периодически прислушиваясь к работе подвески. После поездки повторно осмотрите пыльник на предмет утечек смазки.
Типичные ошибки при замене ШРУСа и как их избежать
Вторая ошибка связана с игнорированием состояния пыльников при замене ШРУСа. Даже если внешне пыльник выглядит целым, микротрещины или потеря эластичности приведут к попаданию грязи и влаги в новый шарнир. Средний срок службы пыльника на ВАЗ 2114 – 3–4 года, после чего его рекомендуется менять вне зависимости от внешнего состояния. При установке нового ШРУСа всегда используйте свежий пыльник, предварительно смазав его внутреннюю поверхность литолом-24 или специализированной смазкой для ШРУСов (например, ШРУС-4). Затягивайте хомуты с усилием 20–25 Н·м – слабая затяжка приведёт к разгерметизации.
Третья ошибка – неправильный подбор инструмента для снятия стопорного кольца. Использование плоскогубцев или кусачек вместо специальных щипцов для стопорных колец приводит к деформации кольца или его обрыву. На ВАЗ 2114 стопорное кольцо ШРУСа имеет диаметр 24 мм и толщину 2 мм. Для его снятия требуются щипцы с губками шириной не менее 3 мм. Если кольцо сломалось, извлечь его обломки из канавки можно только высверливанием – процедура трудоёмкая и рискованная для посадочного места.
Четвёртая ошибка – пренебрежение проверкой состояния приводного вала. При замене ШРУСа обязательно осмотрите вал на предмет изгибов, задиров или коррозии. Допустимое биение вала на ВАЗ 2114 – не более 0,05 мм. Измеряется индикатором часового типа на призмах. Если биение превышает норму, вал подлежит замене – иначе новый ШРУС быстро выйдет из строя из-за вибраций. Также проверьте шлицы вала: при износе более 0,1 мм шлицевое соединение будет люфтить, что приведёт к стукам при трогании.
Пятая ошибка – неправильная установка ШРУСа на вал. Многие забывают, что внутренний и наружный шарниры невзаимозаменяемы. Наружный ШРУС ВАЗ 2114 имеет 6 шариков диаметром 22,2 мм, внутренний – 3 ролика диаметром 28 мм. При установке наружного шарнира на место внутреннего или наоборот возникнет дисбаланс, который проявится вибрацией на скорости свыше 60 км/ч. Перед монтажом убедитесь, что маркировка на ШРУСе соответствует стороне установки (левый/правый) и типу (внутренний/наружный).
Шестая ошибка – избыточное или недостаточное количество смазки. Заводская инструкция предписывает закладывать в ШРУС 80–100 грамм смазки. Превышение этого объёма приведёт к выдавливанию смазки через сальники и пыльник, недостаток – к ускоренному износу шариков и обоймы. Используйте только рекомендованные смазки: для наружного ШРУСа – ШРУС-4, для внутреннего – трансмиссионное масло ТАД-17И. Перед закладкой смазки промойте шарнир бензином или уайт-спиритом, чтобы удалить остатки старой смазки и абразивные частицы.
Седьмая ошибка – неправильная затяжка гайки ступицы. Момент затяжки гайки ступицы на ВАЗ 2114 составляет 225–250 Н·м. Недостаточная затяжка приведёт к люфту подшипника ступицы, избыточная – к его заклиниванию. После затяжки гайку необходимо законтрить: либо загнуть усик стопорной шайбы, либо использовать новую гайку с нейлоновым кольцом. Никогда не используйте повторно старую гайку – она теряет свои свойства после первого затягивания. После сборки проверьте отсутствие люфта, покачав колесо в вертикальной плоскости: допустимый зазор – не более 0,03 мм.
