Задние тормозные колодки на Škoda Octavia A5 (кузов 1Z3/1Z5, 2004–2013 гг.) изнашиваются в среднем через 40–60 тыс. км пробега. Срок зависит от стиля вождения, качества фрикционного материала и условий эксплуатации. На автомобилях с барабанными тормозами (модификации с двигателями 1.4 и 1.6 MPI) ресурс колодок выше – до 80 тыс. км, но проверять их состояние рекомендуется каждые 20 тыс. км. Дисковые задние тормоза (устанавливались на версии с моторами 1.8 TSI, 2.0 TDI и полным приводом) требуют более частого контроля: при агрессивном стиле езды износ может наступить уже на 30 тыс. км.
Перед началом работ подготовьте инструмент: домкрат с подставками (штатный для Octavia A5 выдерживает до 1,2 тонны), баллонный ключ на 17 мм, торцевую головку на 13 мм с удлинителем, шестигранник на 7 мм для направляющих суппорта, отвертку с плоским шлицем, щетку по металлу и смазку для направляющих (например, ATE Plastilube или Permatex 24110). Из расходников понадобятся новые колодки – оригинальные 1K0 698 451 J (дисковые) или 1J0 698 525 B (барабанные), а также ремкомплект направляющих суппорта (1K0 698 151) при необходимости. Не используйте дешевые аналоги с низким коэффициентом трения – это снижает эффективность торможения и увеличивает тормозной путь.
Замена колодок на Octavia A5 требует точного соблюдения последовательности действий. На дисковых тормозах критически важно правильно утопить поршень суппорта: для этого используется специальный инструмент (VAG T10165) или самодельное приспособление из старой колодки и струбцины. Поршень нельзя просто вдавливать – его нужно одновременно вворачивать по часовой стрелке, иначе можно повредить манжеты и спровоцировать течь тормозной жидкости. На барабанных тормозах после установки новых колодок обязательно отрегулируйте зазор с помощью механизма самоподвода: прокрутите регулировочное колесико до легкого касания колодок о барабан, затем ослабьте на 3–4 щелчка.
После замены проведите обкатку: первые 200 км избегайте резких торможений, чтобы фрикционный материал равномерно приработался к диску или барабану. Проверьте уровень тормозной жидкости в бачке – он должен находиться между отметками MIN и MAX. Если жидкость поднимается выше MAX, откачайте излишки шприцем, чтобы избежать перелива при нагреве системы. На автомобилях с ABS после замены колодок может потребоваться инициализация датчиков износа через диагностический сканер (например, VCDS или OBDeleven).
Необходимые инструменты и материалы для замены колодок
Для замены задних колодок на Шкода Октавия А5 потребуется набор инструментов, адаптированный под специфику тормозной системы с электронным стояночным тормозом (EPB). Базовый комплект включает головки на 13 и 17 мм с удлинителем, а также шестигранник на 7 мм для снятия суппорта. Обязателен динамометрический ключ с диапазоном 30–100 Н·м – момент затяжки направляющих болтов суппорта составляет 35 Н·м, а болтов крепления скобы – 95 Н·м.
Специфический инструмент – приспособление для сведения поршня суппорта. На моделях с EPB потребуется сканер VCDS или аналог (например, OBDeleven) для активации сервисного режима стояночного тормоза. Альтернатива – механический съемник поршня с реверсивным ходом, например, Force 9G0698451A. Без этих приспособлений сжатие поршня невозможно, так как он вращается при вдавливании.
Расходные материалы: комплект колодок (оригинал – VAG 1K0698451J, аналоги – Textar 2463201 или ATE 13.0460-7283.2) и смазка для направляющих. Используйте только медьсодержащие пасты (например, Liqui Moly 7656) или керамические (Permatex 24110) – универсальные смазки на литиевой основе разрушаются при высоких температурах. Для очистки деталей подойдет очиститель тормозов (CRC 05089) или изопропиловый спирт.
Дополнительные компоненты: медные уплотнительные шайбы для штуцеров прокачки (артикул VAG N 013 815 2) – меняются при каждом демонтаже суппорта. Если диск изношен до минимальной толщины (8 мм для задних дисков 1K0615601AA), потребуется замена – допуск по биению не более 0,05 мм. Проверьте состояние пыльников направляющих и поршня: трещины или разрывы требуют замены ремкомплекта суппорта (VAG 1K0698471).
Для фиксации автомобиля используйте домкрат грузоподъемностью не менее 2 тонн и страховочные подставки. Подъем только за штатные точки – на задней балке, в 20 см от края арки. Избегайте подъема за рычаги подвески: это деформирует сайлентблоки. Для предотвращения скатывания зафиксируйте передние колеса противооткатными упорами.
Работа с тормозной системой требует соблюдения чистоты. Подготовьте безворсовую ветошь и магнитную ванночку для мелких деталей (болтов, шайб). При демонтаже суппорта подвяжите его проволокой к пружине – не оставляйте висеть на шланге. Перед установкой новых колодок проверьте ход поршня: он должен двигаться плавно, без заеданий. Если поршень заклинило, суппорт подлежит замене или профессиональному ремонту.
После сборки обязательно прокачайте тормозную систему, даже если шланги не отсоединялись. Для моделей с EPB выполните адаптацию стояночного тормоза через диагностический сканер: процедура включает инициализацию привода и проверку хода троса. Без этого система может выдавать ошибку или не удерживать автомобиль на уклоне. Первые 200 км избегайте резких торможений – колодки должны притереться.
Подготовка автомобиля и снятие колеса перед заменой
Перед началом работ установите автомобиль на ровную твердую поверхность и зафиксируйте его стояночным тормозом. Если замена проводится на подъемнике, убедитесь, что машина надежно закреплена страховочными стойками. При работе на земле используйте противооткатные упоры: подложите их под передние колеса с обеих сторон, даже если автомобиль стоит на ручнике. Для Шкоды Октавия А5 потребуется домкрат грузоподъемностью не менее 2 тонн – штатный подходит, но проверьте его состояние перед использованием.
Ослабьте болты крепления колеса до подъема автомобиля. Для этого используйте баллонный ключ на 17 мм или головку с воротком – стандартный размер для Октавии А5. Поворачивайте болты против часовой стрелки, прилагая усилие ногой или корпусом, если они закисли. Не откручивайте их полностью на этом этапе: достаточно ослабить на пол-оборота, чтобы избежать проворота колеса при подъеме. Если болты не поддаются, нанесите проникающую смазку (например, WD-40) и дайте ей подействовать 5–10 минут.
- Поднимите автомобиль домкратом, установив его в штатное место на пороге – оно обозначено треугольной меткой или выштамповкой. Для Октавии А5 точка подъема расположена на расстоянии 20–25 см от заднего края арки колеса.
- Поднимите кузов до момента, когда колесо оторвется от земли на 3–5 см – этого достаточно для снятия. Подставьте под рычаг подвески или балку страховочную стойку или деревянный брус высотой не менее 20 см.
- Открутите болты полностью и снимите колесо, потянув его на себя. Если диск прикипел к ступице, ударьте по внутренней стороне шины резиновым молотком или используйте монтировку, вставив ее между диском и тормозным барабаном.
Демонтаж старых тормозных колодок и проверка состояния диска
Извлеките внутреннюю колодку, аккуратно вытащив её из поршня суппорта. Внешняя колодка обычно снимается проще – достаточно сдвинуть её в сторону от диска. Если колодки прикипели, используйте резиновый молоток для лёгких ударов по суппорту, но не бейте по направляющим или поршню.

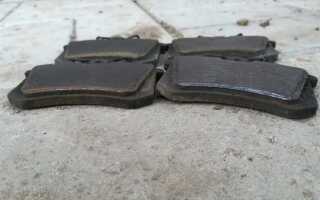

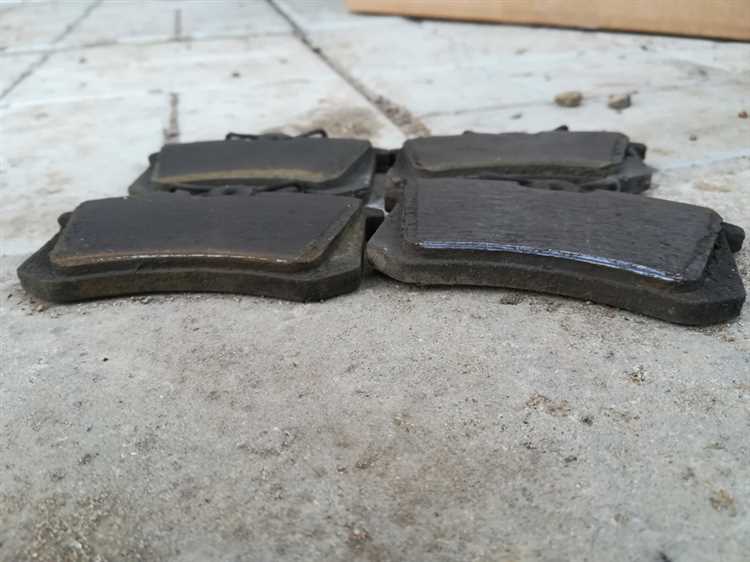

После снятия колодок осмотрите их на предмет неравномерного износа. Если одна сторона стёрта сильнее, проверьте направляющие суппорта на заедание – это частая причина неравномерного прилегания. Толщина фрикционного материала не должна быть менее 2 мм; при меньшем значении колодки подлежат замене в обязательном порядке.
Очистите посадочные места колодок в суппорте металлической щёткой или наждачной бумагой зернистостью P120. Удалите продукты износа и ржавчину, особенно в пазах, где колодки скользят. Остатки грязи могут привести к перекосу новых колодок и скрипам при торможении.
Переходите к осмотру тормозного диска. Измерьте его толщину микрометром в нескольких точках по окружности. Для Октавии А5 минимально допустимая толщина диска указана на его торце (обычно 19–22 мм для разных модификаций). Если значение ниже нормы или диск имеет глубокие борозды, риски или неравномерный износ, замените его.
Проверьте биение диска с помощью индикатора часового типа, закрепив его на неподвижной части подвески. Предельно допустимое биение – 0,05 мм. При превышении этого значения диск подлежит проточке или замене. Также обратите внимание на цвет поверхности: синеватые пятна свидетельствуют о перегреве, что снижает эффективность торможения.
Оцените состояние пыльников направляющих суппорта. Если они порваны или потеряли эластичность, замените их вместе с колодками. Смажьте направляющие специальной высокотемпературной смазкой (например, ATE 03.9902-1001.2 или аналоги), избегая попадания на фрикционные поверхности.
Перед установкой новых колодок вдавите поршень суппорта до упора. На Октавии А5 с задним дисковым тормозом поршень нужно не только вдавливать, но и вращать по часовой стрелке с помощью специального инструмента (например, Force 6581). Это связано с механизмом стояночного тормоза, интегрированным в суппорт.
Установка новых колодок и регулировка механизма ручника
Перед установкой новых колодок очистите направляющие суппорта и поршень от грязи и старой смазки. Используйте металлическую щетку и ветошь, смоченную в очистителе тормозов. Особое внимание уделите посадочным местам колодок – на них не должно быть задиров или коррозии. Нанесите тонкий слой медной пасты на обратные стороны новых колодок в местах контакта с суппортом, чтобы предотвратить скрип и заедание.
Установите внутреннюю колодку в поршень суппорта, убедившись, что ее выступы совпадают с пазами на поршне. Внешнюю колодку закрепите в скобе суппорта, проверив плотность посадки. Если колодки имеют индикаторы износа, расположите их сверху для удобства контроля. При монтаже следите, чтобы фрикционный материал не касался смазанных поверхностей – это приведет к неравномерному износу.
Верните суппорт на место, зафиксировав его болтами с моментом затяжки 35 Н·м. Используйте динамометрический ключ, чтобы избежать перетяжки или недотяжки. После установки несколько раз нажмите на педаль тормоза, чтобы поршень занял рабочее положение и прижал колодки к диску. Проверьте уровень тормозной жидкости в бачке – при необходимости долейте до отметки MAX.
Регулировка ручника начинается с проверки его текущего состояния. Поднимите заднюю часть автомобиля на подъемнике или домкрате, включите ручник на 3–4 щелчка и попробуйте провернуть колесо вручную. Если оно вращается свободно, механизм требует настройки. На Шкода Октавия А5 регулировочный механизм расположен под центральной консолью – снимите пластиковую накладку, чтобы получить доступ к тросам.
Ослабьте контргайку на регулировочной муфте и вращайте ее по часовой стрелке, натягивая трос. Оптимальное натяжение достигается, когда колеса блокируются на 5–7 щелчке ручника. После регулировки затяните контргайку с моментом 15 Н·м. Проверьте равномерность натяжения тросов – разница в усилии между левым и правым колесом не должна превышать 1 щелчка.
После регулировки проведите тест-драйв: проедьте 10–15 км, периодически используя ручник, чтобы колодки приработались. Избегайте резких торможений в первые 200 км – это позволит фрикционному материалу равномерно притереться к диску. Если ручник держит слабо или заклинивает, повторите регулировку, уменьшив или увеличив натяжение троса.
Завершите работу проверкой герметичности тормозной системы. Осмотрите штуцеры прокачки, шланги и места соединений на предмет подтеканий. Убедитесь, что индикатор износа колодок на приборной панели не горит – если сигнал не исчез, возможно, неисправен датчик или остался старый провод. При необходимости замените его, используя артикул 1K0 615 217 для левой колодки и 1K0 615 218 для правой.
Сборка тормозного механизма и проверка работоспособности
Верните поршень суппорта в исходное положение. Для этого используйте специальный инструмент или струбцину, вращая поршень по часовой стрелке (на моделях с механизмом самоподвода). Следите за уровнем тормозной жидкости в бачке – при сжатии поршня жидкость может выплеснуться. Если уровень близок к максимуму, откачайте часть жидкости шприцем, чтобы избежать перелива. На моделях с электрическим стояночным тормозом (EPB) потребуется диагностический сканер для активации режима обслуживания суппорта.
Закрепите суппорт на скобе, затянув направляющие пальцы моментом 30 Н·м. Используйте динамометрический ключ – перетяжка приведет к заклиниванию, а недотяжка – к люфту и неравномерному износу колодок. Перед установкой пальцев очистите их резьбу и нанесите высокотемпературную смазку (например, ATE 03.9902-0501.2). Проверьте состояние пыльников направляющих: трещины или разрывы требуют замены деталей (артикул пыльника – 1K0 615 247).
Установите колесо, затянув болты крест-накрест моментом 120 Н·м. Опустите автомобиль и прокачайте тормозную систему, нажав педаль тормоза 10–15 раз до появления жесткого сопротивления. Это необходимо для приведения колодок в рабочее положение. Проверьте герметичность соединений суппорта и шлангов – подтеки жидкости недопустимы. Если педаль остается мягкой, повторите прокачку или проверьте систему на наличие воздуха.
Выполните тестовый заезд на скорости до 60 км/ч с плавным торможением. Первые 200 км избегайте резких остановок – это позволит колодкам приработаться без перегрева. После поездки проверьте температуру суппортов на ощупь: равномерный нагрев свидетельствует о правильной работе, а локальный перегрев – о заклинивании направляющих или поршня. При появлении вибраций или посторонних шумов повторно разберите механизм и проверьте установку колодок.
Замените тормозную жидкость в течение 2 недель после установки новых колодок. Старая жидкость накапливает влагу, что снижает эффективность торможения и ускоряет износ деталей. Для Octavia A5 используйте жидкость класса DOT 4 (например, Castrol React DOT 4) с интервалом замены каждые 2 года. После обслуживания сбросьте счетчик износа колодок через бортовой компьютер или диагностический сканер – это обеспечит корректное отображение срока службы новых деталей.
