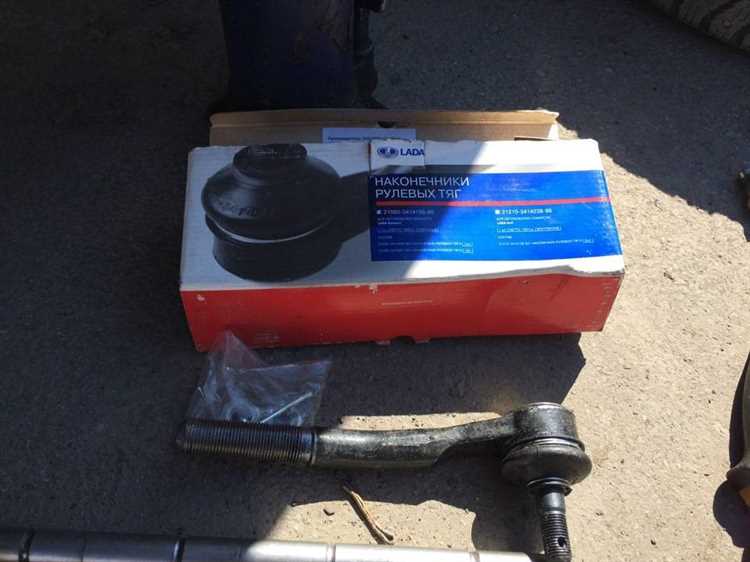

Наконечник рулевой тяги – критически важный элемент подвески, напрямую влияющий на управляемость и безопасность автомобиля. Его ресурс составляет в среднем 60–100 тыс. км, но при агрессивной езде по неровностям или эксплуатации на дорогах с реагентами срок службы сокращается до 30–50 тыс. км. Износ проявляется не только в ухудшении точности рулевого управления, но и в риске внезапного обрыва тяги, что приводит к потере контроля над автомобилем.
Первый и наиболее очевидный признак – люфт рулевого колеса. Если при покачивании руля влево-вправо ощущается свободный ход более 10–15 мм без реакции колес, наконечник требует проверки. Второй симптом – стук в передней подвеске при проезде неровностей или поворотах на малой скорости. Звук локализуется в области колес и усиливается при увеличении нагрузки на рулевой механизм. Третий сигнал – неравномерный износ шин, особенно на передней оси, где протектор стирается «пилой» или с одной стороны.
Диагностика начинается с визуального осмотра. Поднимите автомобиль на подъемнике или домкрате, зафиксируйте колесо и покачайте его в горизонтальной плоскости. Если наконечник изношен, будет заметен зазор в шаровом соединении. Проверьте пыльник: трещины, разрывы или вытекшая смазка – прямые показания к замене. Измерьте люфт шарнира с помощью монтировки: при усилии 5–7 кг допустимое смещение не должно превышать 0,5 мм. Превышение этого значения означает необходимость немедленной замены.
Замена наконечника – процедура, требующая точности. Перед началом работ очистите резьбовые соединения от грязи и обработайте их проникающей смазкой (например, WD-40). Используйте только оригинальные или сертифицированные аналоги: дешевые запчасти могут иметь несоответствующие допуски, что приведет к быстрому износу или поломке. После установки нового наконечника обязательно выполните регулировку схождения колес – игнорирование этого этапа приведет к ускоренному износу шин и ухудшению управляемости.
Инструменты, необходимые для замены: ключ на 17–19 мм (для гайки шарового пальца), ключ на 22–24 мм (для контргайки тяги), съемник шаровых опор или монтировка, динамометрический ключ (момент затяжки гайки шарового пальца – 50–70 Н·м). Не используйте ударный инструмент для затяжки – это может повредить резьбу. После сборки проверьте углы установки колес на стенде: отклонение от заводских параметров не должно превышать ±0,1°.
Как определить люфт в наконечнике рулевой тяги без подъемника
Проверка люфта начинается с визуального осмотра. Установите автомобиль на ровную площадку, затяните ручной тормоз и попросите помощника покачать руль влево-вправо на 10–15 градусов. Встаньте у переднего колеса и наблюдайте за шарниром наконечника: при исправной детали перемещение должно быть минимальным (до 1–2 мм), без стуков и зазоров. Обратите внимание на пыльник – трещины или разрывы указывают на попадание грязи и ускоренный износ.
Для точной диагностики используйте метод «поддомкрачивания». Поднимите одно переднее колесо домкратом, предварительно подложив упоры под задние колеса. Возьмитесь за колесо в точках «9 и 3 часа» и резко покачайте его к себе-от себя. Если наконечник изношен, вы услышите глухой стук или почувствуете свободный ход в шарнире. Альтернативный способ: зафиксируйте монтировку между наконечником и рычагом подвески, создайте усилие вверх-вниз – люфт проявится сразу.
- Проверяйте наконечники попарно: износ часто симметричен.
- Измерьте люфт штангенциркулем: превышение 2 мм – повод для замены.
- Исключите другие причины стука: осмотрите сайлентблоки рычагов и шаровые опоры.
- При обнаружении люфта замените наконечник в сборе с тягой – регулировка неэффективна.
Основные звуковые сигналы, указывающие на неисправность наконечника
Первый и наиболее характерный признак – глухой стук или лязг при повороте руля на малой скорости или при проезде неровностей. Звук возникает из-за увеличенного люфта в шаровом шарнире наконечника, когда металлические элементы ударяются друг о друга. Частота стука коррелирует с амплитудой колебаний подвески: на ямах он усиливается, на ровной дороге может пропадать. Если игнорировать этот сигнал, через 1–2 тысячи километров стук станет постоянным, а рулевое управление потеряет точность.
Второй тревожный звук – скрип или скрежет при вращении руля на месте или в движении. Он свидетельствует о высыхании смазки в шаровом соединении или попадании абразивных частиц (песка, грязи) под пыльник. Скрип проявляется при температуре ниже +5°C, когда остатки смазки загустевают, или после дождя – из-за коррозии металлических поверхностей. В 70% случаев скрип предшествует полному разрушению наконечника в течение 3–6 месяцев.
- Щелчки при резком повороте – возникают из-за временного заклинивания изношенного шарового пальца в корпусе наконечника. Звук похож на одиночный металлический «клик» и повторяется при каждом изменении направления движения. Чаще проявляется на автомобилях с пробегом свыше 80 000 км.
- Шипение или свист – редкий, но опасный сигнал, указывающий на разрыв пыльника и попадание воздуха в шарнир. Сопровождается ухудшением управляемости и требует немедленной диагностики: через 500–1000 км наконечник выйдет из строя.
- Гул на скорости 60–90 км/ч – косвенный признак, если сопровождается вибрацией руля. Может означать не только износ наконечника, но и дисбаланс колес или повреждение подшипника ступицы. Для точной диагностики требуется проверка люфта рулевой тяги.
При появлении любого из перечисленных звуков рекомендуется:
- Поднять автомобиль на подъемнике и проверить люфт наконечника, покачав колесо в горизонтальной плоскости (допустимый люфт – не более 1–2 мм).
- Осмотреть пыльники на предмет трещин или разрывов – даже микроскопическое повреждение приводит к ускоренному износу.
- Заменить наконечник при обнаружении стука или скрипа, не дожидаясь полного отказа: стоимость детали в 5–10 раз ниже затрат на ремонт рулевой рейки.
Визуальные повреждения пыльника и их влияние на срок службы детали
Вздутия или отслоения материала пыльника сигнализируют о потере герметичности из-за разрушения внутреннего слоя. Даже при отсутствии видимых разрывов такие дефекты позволяют смазке вытекать, а влаге – проникать внутрь. В условиях российских зим это сокращает ресурс наконечника до 10–15 тысяч километров вместо штатных 50–80 тысяч. Проверка на ощупь: если пыльник мягкий или липкий – требуется замена.
Следы смазки на внешней стороне пыльника указывают на его разгерметизацию. Выдавливание консистентной смазки через микротрещины приводит к сухому трению в шаровом соединении, повышая износ на 40–60%. При обнаружении таких подтёков наконечник выйдет из строя через 5–10 тысяч километров, даже если сам пыльник кажется целым. Особое внимание – зонам крепления хомутов: здесь чаще всего возникают скрытые повреждения.
Деформация пыльника (сплющивание, перекручивание) нарушает его защитные функции. Например, пережатый хомутом пыльник теряет эластичность, а перекрученный – создаёт зоны повышенного напряжения, где трещины образуются в первую очередь. Такие дефекты снижают срок службы детали на 30–50%, так как шарнир работает в условиях неравномерной нагрузки. При установке нового пыльника проверяйте его положение: он должен свободно вращаться без заломов.
Изменение цвета пыльника (пожелтение, потемнение) – признак старения материала. Резина теряет эластичность при температуре ниже -20°C, а полиуретан – при длительном воздействии ультрафиолета. Даже без видимых повреждений такой пыльник пропускает влагу через микропоры, сокращая ресурс наконечника на 20–30%. Замена пыльника при первых признаках старения предотвращает дорогостоящий ремонт рулевого управления.
Пошаговая проверка состояния рулевых наконечников на яме
Поднимите автомобиль на подъемнике или установите на надежные опоры, обеспечив доступ к передней подвеске снизу. Проверка проводится только при выключенном двигателе и затянутом ручном тормозе. Осмотрите пыльники наконечников: трещины, разрывы или следы смазки снаружи указывают на необходимость замены. Даже микроскопические повреждения пыльника приводят к попаданию абразивных частиц внутрь шарнира, ускоряя износ.
Возьмитесь за рулевую тягу ближе к наконечнику и покачайте её вверх-вниз с усилием 10–15 кг. Люфт более 1–1,5 мм в шарнире – признак критического износа. Проверьте также горизонтальное смещение: зафиксируйте наконечник одной рукой, а второй покачайте колесо влево-вправо. Если при этом слышен стук или ощущается зазор, наконечник требует замены.
Используйте монтировку или ломик для проверки осевого люфта. Вставьте инструмент между наконечником и поворотным кулаком, создайте рычаг и слегка надавите. Допустимый люфт – не более 0,3 мм. Превышение этого значения свидетельствует о выработке сухаря или пальца шарнира. На автомобилях с пробегом свыше 80 000 км проверяйте наконечники каждые 15 000 км.
Оцените состояние резьбы на тяге и наконечнике. Коррозия, замятия или сорванные витки резьбы усложнят регулировку схождения после замены. Если резьба повреждена, замените тягу в сборе. Проверьте затяжку контргайки наконечника: момент затяжки должен соответствовать заводским требованиям (обычно 50–70 Н·м). Ослабленная гайка приводит к самопроизвольному откручиванию и потере управляемости.
Проверьте углы установки колес перед диагностикой, если автомобиль тянет в сторону или наблюдается неравномерный износ шин. Наконечники с люфтом искажают схождение, но их замена без последующей регулировки не устранит проблему. Запишите исходные параметры схождения, чтобы сравнить их после ремонта.
Сравните износ левого и правого наконечников. Асимметричный износ указывает на неисправности в других элементах подвески: изношенные сайлентблоки рычагов, поврежденные шаровые опоры или деформированные элементы кузова. В таких случаях замены только наконечников недостаточно – требуется комплексная диагностика ходовой части.
После проверки нанесите на резьбу наконечника и контргайки тонкий слой графитовой смазки или медной пасты. Это предотвратит прикипание и облегчит последующую регулировку схождения. Если наконечник требует замены, приобретайте детали только проверенных производителей: Lemförder, TRW или Febi. Избегайте дешевых аналогов – их ресурс редко превышает 20 000 км.
Необходимые инструменты для самостоятельной замены наконечника
Замена наконечника рулевой тяги требует точного набора инструментов, без которых работа либо затянется, либо приведёт к повреждению деталей. Базовый комплект включает:
- Домкрат и подставки под кузов – штатный домкрат автомобиля часто недостаточно устойчив, лучше использовать гидравлический с грузоподъёмностью не менее 2 тонн.
- Ключи накидные или торцевые – размеры зависят от модели авто, но чаще всего требуются головки на 17, 19 и 21 мм для гаек наконечника и контргайки.
- Баллонный ключ – для снятия колеса, предпочтительно с длинным рычагом, чтобы сорвать прикипевшие болты.
- Молоток с резиновой или медной ударной частью – для выбивания пальца наконечника из поворотного кулака без деформации посадочного места.
Специализированные приспособления ускорят процесс и снизят риск ошибок. Съёмник рулевых наконечников – обязательный инструмент, так как палец часто прикипает к кулаку. Универсальные съёмники с регулируемыми захватами подходят для большинства автомобилей, но для некоторых моделей (например, Volkswagen или BMW) могут потребоваться фирменные приспособления. Также пригодится динамометрический ключ для затяжки гайки пальца с усилием, указанным в мануале (обычно 30–50 Н·м). Без него легко перетянуть резьбу или недотянуть, что приведёт к люфту.
Дополнительные инструменты решают проблемы, которые возникают в процессе. Проникающая смазка (WD-40, LIQUI MOLY LM-40) наносится на резьбу за 10–15 минут до демонтажа – это облегчает откручивание прикипевших соединений. Щётка по металлу с жёсткой щетиной очищает резьбу и посадочные места от грязи и ржавчины. Для проверки схождения колёс после замены понадобится штангенциркуль или специальная линейка – без этого автомобиль будет тянуть в сторону, а шины износятся неравномерно. Если работы проводятся на подъёмнике, убедитесь, что он выдерживает вес автомобиля и имеет страховочные упоры.
Не экономьте на расходниках. Новый наконечник должен комплектоваться гайкой пальца – если её нет, приобретите отдельно (обычно М14×1,5 или М16×1,5). Также потребуются новые шплинты или стопорные шайбы для фиксации гайки, так как старые часто деформируются при демонтаже. Для защиты резьбы от коррозии используйте медную смазку или антизадирный состав (например, Permatex 24110). Перед началом работ проверьте наличие запасного колеса и противооткатных упоров – даже при замене одного наконечника автомобиль должен быть надёжно зафиксирован.
Как правильно открутить закисший наконечник без повреждения резьбы
Используйте только накидной ключ на 17, 19 или 21 мм (в зависимости от модели автомобиля) – рожковый ключ деформирует грани гайки, увеличивая риск срыва резьбы. Если гайка не поддается, нагрейте соединение газовой горелкой до температуры 150–200°C: металл расширится, а ржавчина частично разрушится. Избегайте перегрева свыше 250°C – это может ослабить структуру металла наконечника.
Применяйте ударный гайковерт с моментом затяжки не более 120 Н·м. Если инструмента нет, используйте молоток весом 500–700 г, нанося резкие удары по боковой поверхности гайки через наставку из мягкого металла (латунь, алюминий). Удары должны быть направлены по касательной к резьбе – это создает вибрацию, разрушающую оксидный слой. Избегайте ударов по резьбовой части наконечника, чтобы не деформировать витки.
Если гайка не сдвигается, срежьте ее болгаркой с тонким диском (1,0–1,6 мм), но оставьте 2–3 витка резьбы для захвата съемником. Съемник наконечников с винтовым механизмом (например, Force 5051) позволяет выпрессовать палец без повреждения резьбы тяги. Установите съемник под углом 90° к оси пальца и затягивайте винт с усилием 5–7 кгс·м – этого достаточно для разрушения коррозионного заклинивания.
После снятия наконечника очистите резьбу тяги метчиком соответствующего размера (обычно M14×1,5 или M16×1,5). Если резьба повреждена, нарежьте новую плашкой или используйте ремонтную вставку Helicoil. Перед установкой нового наконечника смажьте резьбу медной пастой или графитовой смазкой – это предотвратит повторное закисание. Затягивайте гайку с моментом 50–70 Н·м, используя динамометрический ключ.
На автомобилях с многорычажной подвеской (например, BMW E60, Mercedes W211) наконечник часто закисает в поворотном кулаке. В этом случае демонтируйте стойку стабилизатора и рулевой рычаг, чтобы получить доступ к соединению. Применяйте гидравлический съемник с усилием до 10 тонн – он позволяет выпрессовать палец без ударных нагрузок, сохраняя целостность резьбы и посадочных поверхностей.
Особенности установки нового наконечника и регулировка схождения
Перед установкой нового наконечника очистите резьбу рулевой тяги и шарового пальца от грязи и ржавчины металлической щеткой. Нанесите тонкий слой консистентной смазки (например, Литол-24) на резьбу, чтобы предотвратить коррозию и облегчить последующую регулировку. Затягивайте гайку шарового пальца моментом 30–50 Н·м, используя динамометрический ключ – превышение этого значения может повредить резьбу или деформировать посадочное место.
После установки наконечника проверьте длину тяги с обеих сторон автомобиля. Разница в длине не должна превышать 1–2 мм, иначе нарушится угол схождения. Для точного измерения используйте штангенциркуль или специальный шаблон, приложив его к наружным кромкам ободов колес. Если длина не совпадает, ослабьте контргайку и вращайте тягу до достижения симметрии.
Регулировку схождения проводите на ровной площадке с подъемником или смотровой ямой. Колеса должны быть установлены прямо, а рулевое колесо зафиксировано в среднем положении. Для большинства легковых автомобилей оптимальный угол схождения составляет +0°10’–+0°30′ (схождение «в плюс»). Уточните допустимые значения в технической документации – для некоторых моделей (например, заднеприводных BMW) нормой может быть небольшое расхождение.
Используйте лазерный или оптический стенд для измерения схождения. При отсутствии оборудования допустимо применять механический метод: натяните струну параллельно продольной оси автомобиля на расстоянии 15–20 см от боковины шин. Измерьте расстояние от струны до передней и задней кромок обода – разница должна соответствовать заводским параметрам. Для корректировки ослабьте контргайки на обеих тягах и вращайте их синхронно, чтобы избежать смещения рулевого колеса.
После регулировки затяните контргайки моментом 60–80 Н·м, удерживая тягу от проворачивания ключом на 17–19 мм. Проверьте отсутствие люфта в шаровых соединениях – при покачивании колеса в горизонтальной плоскости не должно быть стуков или зазоров. Если наконечник установлен правильно, но люфт сохраняется, замените рулевую тягу целиком.
Протестируйте автомобиль на скорости 40–60 км/ч на прямом участке дороги. При правильной регулировке рулевое колесо должно оставаться в нейтральном положении без самопроизвольного увода в сторону. Если автомобиль тянет влево или вправо, повторите измерения – возможно, не учтена разница в давлении шин или износ подшипников ступиц.
На автомобилях с регулируемым развалом (например, Mitsubishi Lancer X) после замены наконечника проверьте и при необходимости откорректируйте развал-схождение в комплексе. Игнорирование развала приведет к неравномерному износу шин даже при правильном схождении. Для точной настройки используйте стенд с компьютерным управлением – механические методы не обеспечивают необходимой точности.
Зафиксируйте результаты регулировки в сервисной книжке с указанием даты, пробега и использованных параметров. Это упростит диагностику при последующих заменах деталей рулевого управления. Через 500–1000 км пробега повторно проверьте схождение – новые детали могут дать усадку, что потребует дополнительной корректировки.
