Электронная педаль газа (E-throttle) – ключевой элемент современных двигателей с системой впрыска топлива. Её неисправность приводит к провалам мощности, ошибкам на панели приборов (например, P2135 или P2122) и нестабильной работе мотора. Разборка требует точности: неправильное обращение с датчиками положения (TPS) или механизмом привода может усугубить проблему.
Перед началом работ отключите аккумулятор – это предотвратит короткое замыкание в цепи управления дроссельной заслонкой. Подготовьте инструменты: крестовую отвёртку, торцевой ключ на 10 мм, мультиметр (для проверки сопротивления датчиков) и пластиковые клипсы для разъёмов. Избегайте использования металлических предметов при работе с электронными компонентами – риск повреждения контактов высок.
Основные этапы разборки: снятие защитного кожуха, отсоединение разъёмов датчиков, демонтаж корпуса педали. Обратите внимание на состояние контактных площадок – окисление или загрязнение часто становится причиной некорректной работы. При сборке замените уплотнительные кольца и смажьте подвижные части силиконовой смазкой (например, CRC 05113), чтобы избежать скрипов и заеданий.
После разборки проверьте сопротивление датчиков положения педали: на холостом ходу оно должно составлять 1,5–2,5 кОм, при полном нажатии – 0,5–1,5 кОм. Отклонения от этих значений указывают на необходимость замены датчика. Не пытайтесь регулировать механизм вручную – калибровка выполняется только через диагностический сканер (например, Launch X431).
Необходимые инструменты для разборки педали газа
Для разборки электронной педали газа потребуется набор отвёрток с шестигранными и крестовыми битами: PH1, PH2, T10, T15 и T20. Чаще всего крепёжные винты выполнены под биты Torx, особенно в моделях после 2010 года. Обязательно используйте магнитную отвёртку или намагниченную биту – мелкие винты легко теряются в процессе. Для снятия корпуса пригодится пластиковая лопатка или медиатор толщиной 0,5–1 мм, чтобы не повредить пластиковые защёлки. В некоторых случаях (например, в педалях Bosch или Continental) понадобится специальный ключ для стопорных колец 17–19 мм.
Мультиметр с диапазоном измерения сопротивления 0–20 кОм нужен для проверки потенциометров педали – типичные значения при полном нажатии составляют 1,5–2,5 кОм. Паяльная станция с регулировкой температуры 250–350°C и тонким жалом (1–1,5 мм) пригодится для ремонта проводки или замены датчиков. Из расходников: безворсовые салфетки, спирт 95% для очистки контактов и термопаста MX-4 (если требуется замена термопрокладки). Храните мелкие детали в магнитных лотках или контейнерах с ячейками – потеря даже одного винта может сорвать сборку.
Как безопасно отключить электропитание перед началом работ
Если автомобиль оборудован системой Start-Stop или дополнительными электронными модулями, подождите не менее 5 минут после отключения аккумулятора. Это время необходимо для разряда конденсаторов в блоках управления, которые могут сохранять напряжение даже при отключённом питании. Игнорирование этого шага может привести к повреждению микросхем или ложному срабатыванию диагностических систем.
Не ограничивайтесь только отключением аккумулятора. Проверьте наличие резервных источников питания в цепях педали газа, например, встроенных в разъёмы или платы управления. Некоторые модели используют отдельные конденсаторы для стабилизации сигнала – их напряжение можно измерить мультиметром в режиме постоянного тока (до 25 В). Если показания превышают 0,5 В, дождитесь полного разряда или используйте резистор на 1 кОм для ускоренного сброса.
Работайте в сухом помещении с изолированным покрытием пола. Избегайте контакта с металлическими инструментами одновременно с клеммами аккумулятора и корпусом педали. Если требуется проверка цепей под напряжением, используйте только сертифицированные пробники с ограничением тока до 10 мА и изолированными щупами. После завершения работ подключите клемму аккумулятора в обратном порядке: сначала положительную, затем отрицательную, затянув гайки с моментом 5–7 Н·м.

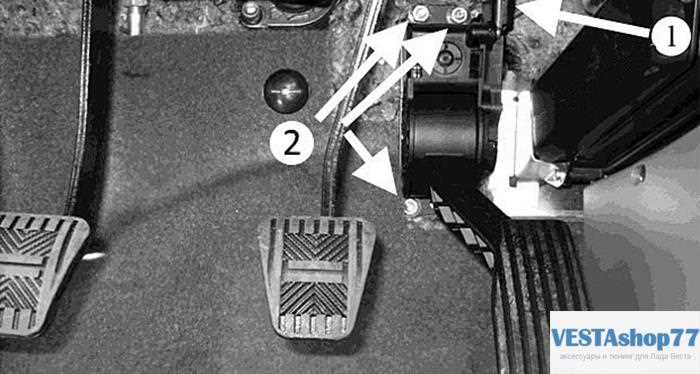

Снятие педали газа с автомобиля без повреждений
Отключите электрический разъем, нажав на фиксатор большим пальцем и одновременно потянув корпус разъема в сторону – усилие не должно превышать 5 кг, иначе возможна деформация контактов. На моделях с электронной педалью (например, Toyota Corolla E170, Volkswagen Golf MK7) разъем часто имеет дополнительный защитный кожух из пластика – его снимают, поддев отверткой с плоским жалом шириной 3 мм. После отсоединения разъема проверьте состояние уплотнительного кольца на предмет трещин; при обнаружении дефектов замените его (артикул 90913-02022 для большинства японских авто).
Разбор корпуса электронной педали: порядок действий
Перед началом разборки отключите аккумулятор автомобиля, чтобы исключить случайное замыкание цепей. Педаль газа обычно крепится к кузову тремя болтами под ключ на 10 мм или Torx T25 – подготовьте соответствующий инструмент. Если болты прикипели, используйте проникающую смазку (например, WD-40) за 10–15 минут до демонтажа.
Снимите электрический разъем, аккуратно отжав фиксатор плоской отверткой. На большинстве моделей разъем имеет направляющие, поэтому тяните его строго по оси, чтобы не повредить контакты. Запомните положение проводов или сфотографируйте подключение – это упростит сборку.
Корпус педали состоит из двух половин, скрепленных защелками или винтами. Начните с нижней части: вставьте тонкую пластиковую лопатку (или медиатор) в стык между половинами и аккуратно отщелкните зажимы. Избегайте чрезмерного усилия – пластик хрупкий, особенно при низких температурах.
Внутри корпуса расположена возвратная пружина и потенциометр. Пружина часто фиксируется на металлическом штифте – снимите ее, потянув вверх, но не растягивайте. Потенциометр закреплен на плате винтами или защелками; отсоедините его, открутив крепеж или отжав фиксаторы.
Проверьте состояние контактных дорожек потенциометра. Если на них видны потертости или окислы, протрите спиртом (изопропиловым, 90%+) с помощью безворсовой салфетки. Не используйте абразивы – они повредят графитовое покрытие. При глубоких царапинах дорожек педаль подлежит замене.
Обратите внимание на механизм передачи усилия от педали к потенциометру. В большинстве случаев это пластиковый сектор с зубцами, который должен свободно вращаться без люфта. Смажьте его силиконовой смазкой (например, Permatex 80078) – это устранит скрипы и обеспечит плавный ход.
При сборке сначала установите потенциометр на место, затем закрепите пружину. Убедитесь, что она не перекручена и надежно фиксируется на штифте. Соедините половины корпуса, равномерно защелкнув все фиксаторы – не допускайте перекосов, иначе педаль будет заедать.
После сборки подключите разъем и установите педаль на место. Перед подсоединением аккумулятора проверьте ход педали: она должна возвращаться в исходное положение без задержек. Если наблюдаются провалы или неравномерное сопротивление, разберите корпус повторно и проверьте правильность установки пружины и потенциометра.
Проверка состояния датчиков положения педали

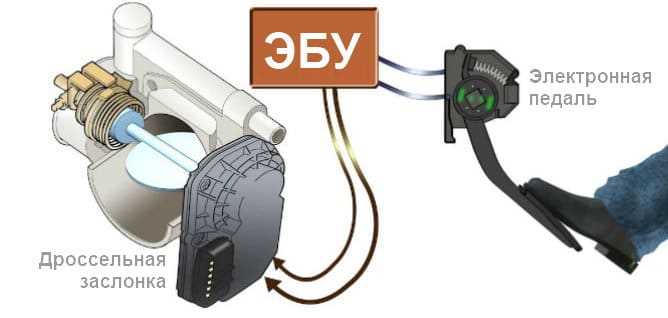

Датчики положения педали газа (TPS) – критически важные компоненты, отвечающие за передачу сигнала о степени нажатия в ЭБУ. В большинстве современных систем используются два потенциометра (основной и резервный), работающие в противофазе. Перед проверкой отсоедините разъём педали и визуально оцените состояние контактов: окисление, деформация или следы перегрева указывают на необходимость замены.
- Проверка сигнального напряжения: при отпущенной педали напряжение на сигнальном проводе должно составлять 0,5–0,8 В, при полном нажатии – 4,0–4,5 В. Разница между показаниями двух датчиков не должна превышать 0,3 В.
- Тест на короткое замыкание: измерьте сопротивление между сигнальными проводами и массой. Значение должно стремиться к бесконечности.
Если при проверке обнаружены нелинейные изменения сопротивления или напряжения, датчик подлежит замене. Особое внимание уделите участкам с резкими перепадами – они вызывают рывки при ускорении. В системах с бесконтактными датчиками (например, Hall-эффект) проверка проводится только по напряжению, так как сопротивление не изменяется.
Для точной диагностики используйте сканер OBD-II с возможностью мониторинга параметров в реальном времени. Запустите двигатель и наблюдайте за данными PID P0120–P0123 и P2135. При нажатии педали значения должны синхронно изменяться без задержек. Расхождение более 10% между датчиками или отсутствие реакции на нажатие – признак неисправности.
При замене датчиков обязательно выполните калибровку. В большинстве автомобилей процедура запускается через диагностическое ПО (например, VCDS для VAG, Techstream для Toyota). Без калибровки ЭБУ может некорректно интерпретировать сигналы, что приведёт к нестабильной работе двигателя или ограничению мощности.
В редких случаях неисправность кроется в проводке. Проверьте целостность проводов от педали до ЭБУ с помощью мультиметра в режиме прозвонки. Уделите внимание участкам сгибов и местам входа в разъёмы – там чаще всего возникают обрывы. При обнаружении повреждений замените проводку целиком или восстановите повреждённый участок пайкой с термоусадкой.
После ремонта проведите тест-драйв с контролем параметров через сканер. Обратите внимание на плавность реакции двигателя на нажатие педали. Если проблема сохраняется, проверьте блок управления дроссельной заслонкой и её привод – неисправности в этих узлах могут маскироваться под дефекты датчиков педали.
Очистка контактов и механических элементов внутри педали
Контакты потенциометра педали газа – наиболее уязвимый элемент, подверженный окислению и загрязнению. Для очистки используйте изопропиловый спирт с концентрацией не менее 90% и безворсовую салфетку. Нанесите спирт на контакты, избегая чрезмерного смачивания, чтобы не повредить резистивный слой. Протрите поверхность круговыми движениями, удаляя черный налет и следы коррозии. Если окисление сильное, допустимо применение ластика для карандашей – он мягко снимает оксидную пленку без риска поцарапать дорожки.
Механические части педали, включая шестерни и подшипники, требуют удаления старой смазки и абразивных частиц. Для этого подходит очиститель карбюратора в аэрозольной упаковке – он эффективно растворяет загустевшие масла и не оставляет следов. Распылите состав на детали, выдержите 30 секунд, затем удалите остатки сухой тканью. Избегайте попадания очистителя на резиновые уплотнители, так как он разрушает их структуру.
Пластиковые шестерни и зубчатые передачи очищайте отдельно. Загрязнения в зазорах между зубьями удаляйте с помощью тонкой иглы или зубочистки, предварительно смоченной в спирте. Не применяйте металлические инструменты – они могут деформировать пластик. После механической очистки продуйте детали сжатым воздухом под давлением 2–3 бара, чтобы удалить мелкие частицы.
Контактные площадки на плате педали часто покрыты слоем графитовой пыли, которая снижает проводимость. Для ее удаления используйте мягкую кисть с натуральным ворсом, смоченную в спирте. Проведите кистью вдоль дорожек, не нажимая, чтобы не повредить тонкий слой меди. Если пыль въелась, допустимо аккуратное протирание ватной палочкой, но без сильного трения.
Пружинные механизмы педали требуют особого внимания. Снимите пружины, промойте их в ультразвуковой ванне с раствором моющего средства для электроники или вручную – в спирте. После очистки просушите детали при комнатной температуре в течение 10–15 минут. Перед установкой нанесите на пружины тонкий слой силиконовой смазки – она не притягивает пыль и не окисляется.
Резиновые уплотнители и демпферы протирайте только сухой тканью. Использование спирта или растворителей приводит к их растрескиванию и потере эластичности. Если на уплотнителях есть следы масла, удалите их мыльным раствором и сразу высушите. Храните резиновые детали отдельно от металлических, чтобы избежать химических реакций.
После очистки всех элементов проверьте их на наличие микротрещин или деформаций. Особое внимание уделите пластиковым шестерням – даже небольшой скол на зубе приводит к неравномерной работе педали. Если обнаружены повреждения, замените деталь целиком. Сборку начинайте только после полного высыхания всех компонентов, иначе остатки влаги спровоцируют коррозию.
Для профилактики повторного загрязнения нанесите на контакты тонкий слой контактной смазки на основе тефлона. Она защищает от окисления и не влияет на проводимость. Механические части смажьте литиевой смазкой в минимальном количестве – избыток притягивает пыль. После сборки протестируйте педаль на плавность хода и отсутствие заеданий.
Диагностика потенциометра и резистивных дорожек
- Типичные дефекты резистивных дорожек:
- Абразивный износ – проявляется в виде «провалов» сопротивления на определенных участках хода.
- Загрязнение графитовой смазкой или пылью – вызывает хаотичные скачки показаний.
- Отслоение токопроводящего слоя – приводит к полной потере сигнала на отдельных сегментах.
Если потенциометр демонтирован, осмотрите резистивную дорожку под увеличительным стеклом. Ищите:
- Микротрещины – чаще возникают у краев дорожки из-за термических напряжений.
- Изменение цвета – потемнение или побеление участков говорит о перегреве.
- Неравномерный износ – проявляется в виде «канавок» от ползунка, особенно на часто используемых диапазонах (20–80% хода).
При наличии таких дефектов замена потенциометра неизбежна: ремонт дорожек (например, восстановление графитового слоя) дает временный эффект и не рекомендуется для автомобилей с пробегом свыше 50 тыс. км.
После очистки или замены потенциометра проведите повторную калибровку. Подключите диагностический сканер, выполните процедуру «обучения педали» (для большинства автомобилей – нажатие до упора и удержание 5–10 секунд при включенном зажигании). Сравните показания сканера с эталонными: разброс не должен превышать 3% на всем диапазоне хода. Если калибровка не удалась, проверьте целостность проводки и разъемов – окисление контактов на плате управления педалью часто маскируется под неисправность потенциометра.
Замена изношенных деталей педали газа
Перед началом работ убедитесь, что у вас есть ремкомплект для конкретной модели педали. Стандартный набор включает: потенциометры (2 шт.), возвратные пружины, пластиковые шестерни привода и контактные группы. Артикулы деталей для распространённых моделей: VAG 03L 132 159 B (для Skoda Octavia A7), Toyota 89452-02060 (для Corolla E150). Проверьте совместимость по VIN-коду автомобиля – ошибка в подборе приведёт к некорректной работе или отказу системы.
Основные признаки износа, требующие замены:
- Заедание педали при нажатии (износ шестерён или направляющих).
- Плавающие обороты на холостом ходу (выработка потенциометров).
- Ошибка P2135 в блоке управления (рассогласование сигналов датчиков).
- Скрип или посторонние звуки при работе (повреждение пружин или пластиковых элементов).
Для замены потенциометров потребуется паяльная станция с регулировкой температуры (250–300°C) и тонкий припой (0,5 мм). Отпаяйте старые датчики, очистите контактные площадки от остатков припоя и флюса спиртовой салфеткой. При установке новых потенциометров соблюдайте полярность: ключ на корпусе должен совпадать с меткой на плате. После пайки проверьте сопротивление мультиметром – оно должно плавно изменяться от 0,5 до 4,5 кОм при вращении вала.
Возвратные пружины заменяйте парами, даже если изношена только одна. Усилие пружин для большинства моделей составляет 2,5–3,5 Н/мм. При установке смажьте витки силиконовой смазкой (например, Permatex 22058) для снижения трения и предотвращения коррозии. Если пружина не фиксируется в посадочном месте, проверьте геометрию крепёжных выступов – деформация более 0,3 мм требует замены корпуса педали.
Пластиковые шестерни привода изнашиваются в зоне зацепления с валом. При замене обратите внимание на количество зубьев: для 12-зубых моделей (распространены на Ford Focus 3) допуск по шагу составляет ±0,05 мм. Перед установкой нанесите на зубья тонкий слой графитовой смазки (Molykote G-N Plus) – это продлит срок службы в 1,5–2 раза. Если шестерня имеет металлическую втулку, проверьте её на люфт – зазор более 0,1 мм требует замены всего узла.
После сборки проведите калибровку педали через диагностический сканер. Для этого выполните следующие шаги:
- Подключите сканер к OBD-II разъёму.
- Войдите в режим «Базовые установки» (группа 060 для VAG, режим 04 для Toyota).
- Нажмите педаль до упора и удерживайте 5 секунд.
- Отпустите педаль и дождитесь подтверждения калибровки (сообщение «Адаптация завершена»).
Если калибровка не проходит, проверьте целостность проводки к блоку управления – обрыв или короткое замыкание в цепи 5 В (питание потенциометров) вызовет ошибку. Для точной диагностики используйте осциллограф: сигналы с датчиков должны быть синхронными и без провалов.
Сборка педали газа после обслуживания
Установите потенциометр на место, совместив его посадочные выступы с пазами в корпусе педали. Затяните крепежные винты с моментом 1,2–1,5 Н·м, используя динамометрическую отвертку. Превышение момента приведет к деформации пластикового корпуса и смещению датчика, что вызовет некорректные показания положения педали. Проверьте плавность хода ползунка потенциометра, перемещая педаль вручную – заедания указывают на неправильную установку или повреждение дорожек.
Подключите разъем педали, убедившись, что фиксатор защелкнулся с характерным щелчком. Если педаль оснащена возвратной пружиной, установите ее так, чтобы витки не касались корпуса – трение вызовет неравномерный возврат и ускоренный износ. Закройте корпус, затянув винты крест-накрест с моментом 0,8–1,0 Н·м. Перед установкой на автомобиль подключите диагностический сканер и проверьте сигнал датчика положения педали (PPS) на холостом ходу и при полном нажатии – значения должны изменяться линейно от 0,5 до 4,5 В (или 10–90% в цифровом формате).
После установки педали на автомобиль выполните калибровку электронного блока управления (ЭБУ). Для этого включите зажигание, не запуская двигатель, и полностью нажмите педаль газа до упора на 5 секунд, затем отпустите. Повторите процедуру 3 раза – ЭБУ автоматически запомнит крайние положения. Запустите двигатель и проверьте реакцию на нажатие педали: задержка более 0,3 секунды указывает на необходимость повторной калибровки или проверки проводки.
Установка и калибровка педали на автомобиле
Перед установкой новой или отремонтированной электронной педали газа убедитесь, что аккумулятор автомобиля отключен. Это предотвратит короткое замыкание и сброс ошибок ЭБУ. Подключите педаль к штатному разъему, соблюдая полярность контактов – на большинстве моделей используется 6-пиновый разъем, где контакты 1 и 2 отвечают за питание (5 В), а 3–6 – за сигналы датчиков положения.
После физического подключения включите зажигание, не запуская двигатель. На этом этапе ЭБУ должен распознать педаль и инициализировать базовые параметры. Если на приборной панели загорается ошибка (например, P2135 или P0122), проверьте целостность проводки и правильность подключения разъема. Для диагностики используйте сканер OBD-II с поддержкой протокола CAN.
Калибровка педали начинается с установки ее в исходное положение. Нажмите педаль до упора и удерживайте 5–10 секунд, затем отпустите. Повторите процедуру 3 раза – это позволит ЭБУ зафиксировать крайние точки хода. На некоторых автомобилях (например, Toyota, Volkswagen) требуется дополнительная инициализация через диагностическое ПО, например, Techstream или VCDS.
- Для автомобилей с системой drive-by-wire (например, BMW E60, Audi A6 C6) калибровка выполняется через адаптацию дроссельной заслонки. В меню диагностики выберите пункт «Базовая настройка» и следуйте инструкциям.
- На моделях Ford Focus 3 и Kuga 2 процедура требует выполнения цикла «ключ зажигания – педаль газа – тормоз». Включите зажигание, нажмите педаль газа и тормоз одновременно, удерживайте 10 секунд, затем отпустите.
- Для Hyundai/Kia с двигателями GDI (например, Gamma 1.6) калибровка запускается через комбинацию клавиш на приборной панели: удерживайте кнопку «Trip» при включенном зажигании до появления сообщения «Learning».
После механической калибровки проведите тестовый заезд на скорости до 40 км/ч. Обратите внимание на плавность реакции двигателя на нажатие педали. Если наблюдаются рывки или задержки, выполните сброс адаптаций ЭБУ: отключите аккумулятор на 15 минут или используйте диагностический сканер для очистки памяти.
На автомобилях с турбонаддувом (например, Subaru WRX, Mitsubishi Lancer Evolution) после калибровки педали рекомендуется обнулить параметры турбины. Это делается через диагностическое меню в разделе «Turbo Learning» или «Boost Adaptation». Без этой процедуры возможны провалы тяги на низких оборотах.
Если педаль после установки работает некорректно (например, двигатель не реагирует на нажатие или глохнет), проверьте наличие ошибок в памяти ЭБУ. Частые коды: P2122 (низкий сигнал датчика 1), P2127 (высокий сигнал датчика 2), P2138 (несоответствие сигналов датчиков). Устраните причину ошибки – обычно это окисление контактов или повреждение проводки.
Для долговременной стабильности работы педали избегайте резких нажатий в первые 100 км после установки. ЭБУ адаптируется к новому узлу постепенно, и агрессивный стиль вождения может нарушить процесс обучения. При замене педали на б/у экземпляр обязательно выполните полный сброс адаптаций, иначе возможны конфликты с сохраненными параметрами старой педали.
