Спидометр – не точный измерительный прибор, а инструмент с допустимой погрешностью. Производители намеренно завышают показания на 5–10% относительно реальной скорости. Это требование регламентировано стандартами ГОСТ Р 41.39-99 и UNECE R39, которые запрещают занижение скорости на приборной панели. Цель – снизить риск превышения скорости водителями и уменьшить количество аварий.
Основная причина расхождения – конструктивные особенности спидометра. Прибор измеряет скорость по вращению выходного вала коробки передач или датчика ABS, а не по фактическому движению колес. Если установлены шины с нештатным диаметром (например, на 10 мм больше), погрешность увеличивается на 1–2%. Давление в шинах ниже нормы на 0,2 бара добавляет еще 0,5–1% к разнице.
Электронные спидометры современных автомобилей также подвержены ошибкам. Датчики скорости генерируют импульсы, частота которых зависит от калибровки. Если производитель заложил коэффициент пересчета с запасом, показания будут завышены. Например, на автомобилях Volkswagen Golf 2015–2020 годов выпуска погрешность достигает 7–9% при скорости 100 км/ч.
Проверить реальную скорость можно с помощью GPS-навигатора или приложений вроде GPS Speedometer. Разница в 5–7% считается нормой, но если она превышает 10%, стоит проверить датчики, шины и настройки бортового компьютера. В некоторых случаях помогает перепрошивка ЭБУ или замена датчика скорости.
Для точной корректировки можно использовать диагностические сканеры с функцией калибровки спидометра. Например, Launch X431 или Autel MaxiSys позволяют внести поправки в показания приборной панели. Однако вмешательство в заводские настройки может нарушить работу других систем автомобиля, поэтому проводить его следует только при наличии опыта.
Как производители настраивают показания спидометра по закону
Производители обязаны следовать регламентам ЕЭК ООН №39 и Правилам №124 ЕЭК, которые допускают погрешность спидометра в пределах +10% от реальной скорости плюс 4 км/ч. Например, при фактической скорости 100 км/ч прибор может показывать от 100 до 114 км/ч. Настройка осуществляется через калибровку датчика скорости или программное смещение сигнала с ABS/ESP. В Европе и РФ действуют идентичные нормы, но в США стандарт FMVSS 101 разрешает занижение до 5% без нижнего предела.
- Калибровка по эталонному роликовому стенду: автомобиль тестируют на скоростях 40, 80 и 120 км/ч, сравнивая показания с эталоном. Допустимое отклонение фиксируют в протоколе.
- Учёт размера шин: производители закладывают расчётный диаметр колеса в прошивку. При установке нештатных шин (например, 205/55 R16 вместо 195/65 R15) погрешность может вырасти до 3–7% из-за изменения длины окружности.
Для проверки точности спидометра используйте GPS-приложения (например, *GPS Speedometer*) или сервисные диагностические сканеры с функцией сравнения скорости по GPS и CAN-шине. При замене шин или дисков пересчитайте коэффициент калибровки по формуле: новый коэффициент = (старый диаметр / новый диаметр) × старый коэффициент.
Влияние размера шин на погрешность спидометра
Спидометр рассчитывает скорость на основе данных о количестве оборотов колеса и его диаметре. Заводские настройки учитывают штатный размер шин, указанный в технической документации. При установке шин с другим диаметром реальная скорость автомобиля меняется, но спидометр продолжает использовать исходные параметры. Например, замена 195/65 R15 на 205/55 R16 увеличивает внешний диаметр колеса примерно на 1,3%, что приводит к занижению показаний на 1–1,5 км/ч при скорости 100 км/ч.
Разница в высоте профиля шины напрямую влияет на окружность колеса. Уменьшение профиля с 65% до 50% при том же посадочном диаметре сокращает общий диаметр колеса, заставляя спидометр завышать скорость. Так, переход с 205/65 R16 на 205/50 R16 снижает окружность на 3,5%, что при 90 км/ч по прибору соответствует реальным 86,8 км/ч. Производители допускают отклонение до 3% от штатного размера, но превышение этого значения требует калибровки.
Ширина шины также вносит коррективы, хотя и менее значительные. Увеличение ширины с 195 до 225 мм при сохранении профиля и диаметра диска добавляет около 0,5% к окружности колеса. На скорости 120 км/ч это даёт погрешность в 0,6 км/ч. Однако при установке более широких шин без учёта вылета диска или изменении геометрии подвески погрешность может вырасти из-за неравномерного износа или деформации резины под нагрузкой.
Для точного расчёта погрешности используют формулу: (новый диаметр / старый диаметр) × 100% = корректирующий коэффициент. Если штатный диаметр колеса – 632 мм, а новый – 650 мм, коэффициент составит 102,8%. Это означает, что реальная скорость будет на 2,8% выше показаний спидометра. При 80 км/ч по прибору фактическая скорость составит 82,2 км/ч. Для проверки можно воспользоваться GPS-навигатором или специализированными приложениями, сравнив данные с приборной панелью.
Производители автомобилей не рекомендуют устанавливать шины с диаметром, отличающимся от штатного более чем на 3%. Превышение этого порога приводит к ошибкам в работе систем ABS, ESP и круиз-контроля, так как они также ориентируются на данные о вращении колёс. В некоторых случаях бортовой компьютер может выдавать ложные предупреждения о неисправностях или ограничивать функционал электронных помощников.
Калибровка спидометра после замены шин возможна через диагностическое оборудование или перепрошивку ЭБУ. В современных автомобилях с CAN-шиной корректировку проводят через OBD-II адаптер с помощью программ типа FORScan или VCDS. Для старых моделей требуется механическая настройка тросика спидометра или замена шестерён в приводе. Без корректировки погрешность будет накапливаться, особенно заметно это на высоких скоростях и при длительных поездках.
При выборе шин стоит учитывать не только диаметр, но и индекс нагрузки. Перегрузка колеса приводит к его деформации, что искажает реальную окружность. Например, шина 215/55 R17 с индексом 94 (670 кг) при нагрузке в 700 кг проседает на 2–3 мм, уменьшая диаметр на 0,3–0,5%. Это вносит дополнительную погрешность в 0,2–0,3 км/ч на каждые 100 км/ч. Для точных измерений рекомендуется проверять давление в шинах и избегать перегруза автомобиля.
Почему спидометр показывает скорость выше реальной на новых автомобилях
Производители намеренно завышают показания спидометра на 5–10% относительно реальной скорости. Это закреплено в международных стандартах, таких как UNECE R39 и ISO 2575, которые допускают погрешность в сторону увеличения, но запрещают занижение. Причина – снижение риска превышения скорости водителем из-за неточности приборов. Например, при реальных 90 км/ч спидометр может показывать 95–99 км/ч, что создает запас для маневров и соблюдения ПДД.
Электронные системы современных автомобилей рассчитывают скорость по сигналам с датчиков ABS или коробки передач. Однако алгоритмы часто учитывают не только частоту вращения колес, но и дополнительные параметры: давление в шинах, износ протектора, температуру окружающей среды. Если заводская прошивка не корректирует эти данные в реальном времени, погрешность накапливается. Например, при снижении давления в шинах на 0,2 бара спидометр может завышать скорость на 1–2%.
Производители тестируют автомобили на идеальных покрытиях и с эталонными шинами, но в реальных условиях факторы вроде уклона дороги, бокового ветра или неравномерного износа резины влияют на точность. Спидометр, откалиброванный для лабораторных условий, на практике будет показывать завышенные значения. Особенно это заметно на автомобилях с полным приводом, где расхождение между осями может достигать 3–5%.
Юридическая подоплека также играет роль: в большинстве стран штрафы за превышение скорости начисляются от показаний радаров, а не спидометра. Завышенные показания прибора снижают вероятность судебных разбирательств, если водитель оспаривает штраф, ссылаясь на неточности приборной панели. В США, например, допустимая погрешность спидометра составляет +4%/-0%, что напрямую влияет на конструкцию автомобилей.
Для проверки реальной скорости используйте GPS-навигаторы с высокой точностью (например, Garmin или профессиональные устройства с частотой обновления 10 Гц). Разница между показаниями спидометра и GPS в 5–7% – норма для новых автомобилей. Если расхождение превышает 10%, рекомендуется проверить датчики ABS, состояние шин и, при необходимости, перепрошить блок управления. В некоторых моделях (например, Volkswagen Golf 8) заводская прошивка позволяет корректировать погрешность через диагностический сканер.
Завышение скорости на спидометре не только создает иллюзию безопасности, но и увеличивает расход топлива. При показаниях 120 км/ч реальная скорость может составлять 110–112 км/ч, что снижает эффективность двигателя на 3–4%. Владельцам автомобилей с адаптивным круиз-контролем стоит учитывать эту погрешность при настройке системы, чтобы избежать некорректного поддержания дистанции.

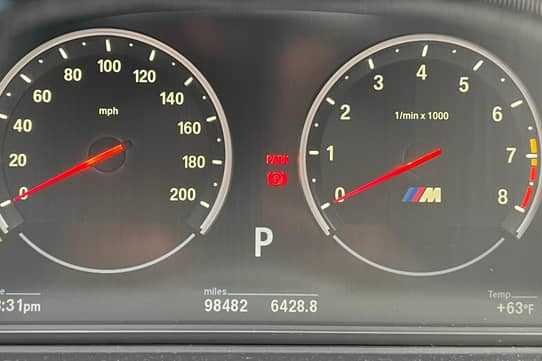

Как износ шин и давление в них искажают данные спидометра
Спидометр рассчитывает скорость по количеству оборотов колеса, умноженному на длину его окружности. При износе протектора шина теряет до 5–8 мм высоты, что сокращает её диаметр на 1–1,6%. Например, для шины 205/55 R16 это означает уменьшение окружности с 1,99 м до 1,96 м. В результате при реальной скорости 100 км/ч спидометр покажет ≈103 км/ч, так как за один оборот колесо проходит меньшее расстояние. Производители закладывают запас погрешности, но при критическом износе (остаточная глубина протектора менее 1,6 мм) ошибка может превышать 5%.
Давление в шинах влияет на их деформацию и эффективный радиус. При снижении давления на 0,3 бара от нормы (например, с 2,2 до 1,9 бара) диаметр шины уменьшается на 0,5–1%, а погрешность спидометра растёт пропорционально. На скорости 80 км/ч разница между показаниями и реальной скоростью может достигать 2–3 км/ч. Перекачанные шины (на 0,5 бара выше нормы) увеличивают диаметр на 0,3–0,7%, занижая показания спидометра на 1–2 км/ч. Для точности проверяйте давление ежемесячно и корректируйте его с учётом нагрузки автомобиля.
Компенсировать погрешность можно калибровкой спидометра через диагностическое оборудование или адаптацию датчиков ABS. При замене шин на другой типоразмер (например, с 195/65 R15 на 205/55 R16) разница в окружности может составлять до 3%, что требует обязательной перенастройки. Используйте GPS-навигаторы с функцией измерения скорости для контроля: разница более 5% указывает на необходимость проверки шин или системы измерения.
Роль передаточного числа главной пары в точности показаний
Передаточное число главной пары (ГП) – ключевой параметр, определяющий соотношение между оборотами карданного вала и колес. Оно напрямую влияет на расчет скорости, который выполняет спидометр. Стандартные значения для легковых автомобилей варьируются от 3,5 до 4,5, но у внедорожников и грузовиков могут достигать 6,0 и выше. Например, у ВАЗ-2107 передаточное число ГП составляет 3,9, а у УАЗ Патриот с двигателем ЗМЗ-409 – 4,11. Если фактическое число отличается от заводского, спидометр начинает занижать или завышать скорость.
Механизм влияния прост: спидометр получает сигнал от датчика скорости, установленного на коробке передач или раздаточной коробке. Этот сигнал формируется на основе оборотов вторичного вала КПП, умноженных на передаточное число ГП. Если число ГП меньше расчетного (например, установлена пара с числом 3,7 вместо 4,1), колеса вращаются быстрее при тех же оборотах двигателя, а спидометр показывает заниженную скорость. Разница может достигать 10–15% на высоких скоростях.
Погрешность особенно заметна при тюнинге трансмиссии. Замена главной пары на более «длинную» (с меньшим числом) для увеличения максимальной скорости приводит к тому, что спидометр начинает отставать от реальных показаний. Например, при замене ГП с 4,1 на 3,7 на автомобиле с шинами 205/55 R16 разница в показаниях на скорости 100 км/ч составит около 12 км/ч. Для корректировки требуется перепрошивка ЭБУ или установка дополнительного корректора скорости.
На точность влияет не только само передаточное число, но и его соответствие заводским параметрам. Производители калибруют спидометры под конкретные значения ГП и размер шин. Если при замене ГП не учитывать эти данные, погрешность неизбежна. Например, у Nissan Patrol Y61 с ГП 4,11 и шинами 265/70 R16 спидометр настроен на точность ±2%. При установке пары 3,9 и тех же шин погрешность вырастет до 5–7%.
Для проверки соответствия передаточного числа ГП реальным показаниям спидометра используют GPS-приборы или диагностические сканеры с функцией измерения скорости. Методика проста: на ровном участке дороги разгоняются до стабильной скорости (например, 80 км/ч по спидометру) и сравнивают показания с GPS. Если разница превышает 5%, требуется корректировка. В таблице ниже приведены примеры расчетных погрешностей для разных сочетаний ГП и шин:
| Передаточное число ГП | Размер шин | Показания спидометра (км/ч) | Реальная скорость (км/ч) | Погрешность (%) |
|---|---|---|---|---|
| 4,1 | 195/65 R15 | 100 | 92 | 8,7 |
| 3,9 | 205/55 R16 | 100 | 95 | 5,3 |
| 4,3 | 225/60 R17 | 100 | 104 | -4,0 |
Корректировка показаний возможна несколькими способами. Самый простой – установка электронного корректора скорости, который вносит поправку в сигнал датчика. Более сложный вариант – перепрошивка ЭБУ с учетом нового передаточного числа. Для автомобилей с механическими спидометрами (например, классические ВАЗ) требуется замена приводной шестерни в КПП или установка редуктора с другим передаточным отношением.
При выборе главной пары для тюнинга важно учитывать не только динамические характеристики, но и влияние на точность спидометра. Оптимальное решение – подбор ГП с числом, близким к заводскому, или использование комплектов, включающих корректор скорости. Например, для автомобилей с ГП 4,1 производители тюнинговых комплектов предлагают пары 3,9 или 3,7 с предустановленными настройками для ЭБУ. Это позволяет сохранить точность показаний без дополнительных доработок.
Владельцам автомобилей с полным приводом стоит учитывать, что передаточное число ГП может отличаться для передней и задней осей. Например, у Toyota Land Cruiser 80 с раздаточной коробкой в режиме «H4» передаточное число ГП составляет 3,909, а в режиме «L4» – 2,566. Это приводит к разнице в показаниях спидометра при переключении режимов. Для точной калибровки требуется учитывать оба значения и вносить поправки в зависимости от выбранного режима.

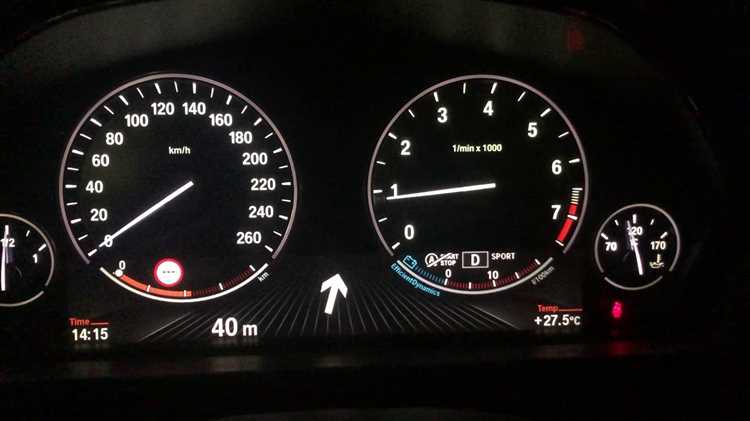

Почему спидометры электронных машин тоже ошибаются
Электронные спидометры, несмотря на отсутствие механических погрешностей, зависят от алгоритмов обработки сигналов. Датчики скорости (например, ABS или трансмиссии) передают импульсы, которые контроллер преобразует в показания. Производители намеренно завышают значения на 3–10% для соответствия законодательным нормам (например, ЕЭК ООН №39), чтобы избежать претензий за превышение скорости. Это заложено в прошивку и не регулируется пользователем.
Погрешность возникает из-за неточности калибровки датчиков. Например, датчик ABS считывает обороты колеса, но если диаметр шин отличается от заводского (даже на 1–2%), скорость рассчитывается неверно. При установке шин 205/55 R16 вместо 195/65 R15 разница в реальной скорости при 100 км/ч на спидометре составит ~3,5 км/ч. Производители не всегда обновляют данные в ЭБУ при замене резины.
Электромагнитные помехи влияют на сигналы датчиков. Провода высокого напряжения, генераторы или даже мощные аудиосистемы могут искажать импульсы, особенно в бюджетных моделях с плохой экранировкой. В результате спидометр «прыгает» или завышает показания на 2–5 км/ч. Проблема усугубляется при низком заряде аккумулятора, когда напряжение в сети падает ниже 12 В.
В гибридных и электромобилях погрешность связана с рекуперативным торможением. При замедлении электродвигатель генерирует ток, но датчики скорости не всегда корректно учитывают этот эффект. Например, в Tesla Model 3 при активной рекуперации спидометр может занижать скорость на 1–2 км/ч из-за временного «проскальзывания» данных в CAN-шине.
Программные ошибки в прошивке ЭБУ – редкая, но критичная причина. В 2021 году компания Ford отозвала 25 000 автомобилей Focus из-за бага, заставлявшего спидометр завышать скорость на 8–12 км/ч. Подобные сбои выявляются только при обновлении ПО или диагностике дилерским сканером. Владельцам рекомендуется проверять наличие обновлений через официальные сервисы.
Для проверки точности спидометра используйте GPS-приложения (например, Waze или Google Maps) на скорости 60, 90 и 120 км/ч. Разница более 5% указывает на необходимость калибровки. В некоторых моделях (например, BMW с iDrive) можно скорректировать показания через сервисное меню, но для этого требуется специальный адаптер (INPA или ISTA).
Если погрешность превышает 10%, проверьте:
— Давление в шинах (должно соответствовать рекомендациям производителя).
— Износ протектора (менее 3 мм увеличивает погрешность).
— Настройки ЭБУ (особенно после чип-тюнинга или замены датчиков).
В крайних случаях обратитесь к дилеру для перепрошивки или замены датчика скорости.
Как проверить реальную скорость автомобиля с помощью GPS
Современные GPS-модули в смартфонах и навигаторах обеспечивают точность измерения скорости в пределах ±0,1–0,5 км/ч при стабильном сигнале. Для проверки выберите прямой участок дороги без уклонов и препятствий, где можно двигаться с постоянной скоростью не менее 30 секунд. Избегайте зон с плотной застройкой или деревьями – они искажают сигнал.
Установите приложение для точного измерения скорости: GPS Speedometer (Android), Speedometer GPS (iOS) или Waze в режиме отображения скорости. Отключите энергосберегающие режимы и разрешите приложению использовать высокоточное позиционирование (в настройках телефона включите опции «Использовать GPS» и «Точное местоположение»).
Перед тестом прогрейте GPS-модуль: запустите приложение и пройдите 200–300 метров пешком или на медленной скорости. Это позволит устройству зафиксировать спутники и стабилизировать сигнал. Проверьте количество доступных спутников – для надежного измерения их должно быть не менее 8.
- Разгонитесь до целевой скорости (например, 60 км/ч) и удерживайте её не менее 10 секунд.
- Зафиксируйте показания GPS и спидометра одновременно. Для этого попросите пассажира записать данные или используйте видеорегистратор с функцией наложения скорости.
- Повторите замер 3–5 раз на разных участках дороги, чтобы исключить случайные погрешности.
Сравните средние значения. Если разница между GPS и спидометром превышает 5–7%, вероятно, спидометр завышает показания. Например, при реальной скорости 90 км/ч по GPS спидометр может показывать 95–98 км/ч – это норма для большинства автомобилей, так как производители намеренно завышают данные для соблюдения законодательных требований.
Для проверки на высоких скоростях (свыше 100 км/ч) используйте специализированные приложения с фильтрацией сигнала, такие как Ulysse Speedometer или GPS Speed. Они минимизируют скачки показаний за счет алгоритмов сглаживания. Избегайте измерений на скоростях выше 130 км/ч – на таких режимах погрешность GPS может увеличиваться до 1–2 км/ч из-за ограничений частоты обновления данных.
Учтите факторы, влияющие на точность GPS: атмосферные помехи, работа радаров или военные испытания в регионе. В таких случаях погрешность может достигать 3–5 км/ч. Для контроля используйте два устройства одновременно – например, смартфон и навигатор. Если их показания совпадают с разницей менее 1 км/ч, данные можно считать достоверными.
Записывайте результаты в таблицу (дата, скорость по GPS, скорость по спидометру, условия теста). Анализируйте динамику: если расхождение растет со временем, возможно, требуется калибровка спидометра или замена датчика скорости. Для автомобилей с механическим приводом спидометра проверьте состояние троса и шестерен – износ этих элементов часто приводит к занижению показаний.
Влияние прошивки ЭБУ на корректировку показаний спидометра
Прошивка электронного блока управления (ЭБУ) напрямую определяет алгоритмы обработки сигналов от датчиков скорости. Заводские калибровки часто закладывают запас в 3–7% для компенсации погрешностей шин, износа трансмиссии и допусков производства. Например, в прошивках Bosch ME7.9.7 для ВАЗ-2114 этот коэффициент фиксирован и не подлежит изменению без перепрошивки. При тюнинге ЭБУ, особенно с целью увеличения мощности, корректировка скоростного сигнала становится необходимостью – иначе спидометр будет завышать показания из-за изменившегося передаточного отношения главной пары или диаметра колес.
Сигнал скорости поступает в ЭБУ через CAN-шину или отдельный провод от датчика ABS/скорости КПП. Прошивка преобразует частоту импульсов в км/ч с учетом коэффициента, прописанного в таблице калибровок. В OpenECU или ChipTuning Pro этот параметр обозначается как VSS_SCALE или Speedo_Correction. Для точной настройки требуется сравнить реальную скорость (по GPS или диагностическому сканеру) с показаниями спидометра и скорректировать значение в прошивке. Например, при замене шин 195/65R15 на 205/55R16 коэффициент может потребовать уменьшения на 2–4%.
Некоторые производители, такие как Volkswagen, используют динамическую коррекцию скорости в прошивках MED17.5. Алгоритм учитывает не только размер шин, но и температуру окружающей среды, давление в шинах и даже стиль вождения. В таких случаях ручная правка прошивки может нарушить работу систем стабилизации (ESP) и круиз-контроля, так как они ориентируются на тот же сигнал скорости. Для безопасной корректировки рекомендуется использовать специализированные программы, например, WinOLS или ECU Editor, с последующим тестированием на закрытой площадке.
Перепрошивка ЭБУ под нестандартные колеса или трансмиссию – распространенная практика в автоспорте. В дрифте или ралли погрешность спидометра в 5–10% критична для точного расчета траектории и торможения. Однако в гражданских автомобилях избыточная корректировка может привести к штрафам за превышение скорости, так как радар фиксирует реальную скорость, а не показания приборов. Оптимальный подход – корректировать прошивку только при изменении передаточного числа главной пары или диаметра колес более чем на 3%.
Владельцам автомобилей с механическими спидометрами (например, классические модели ВАЗ) прошивка ЭБУ не влияет на показания, так как сигнал идет напрямую от КПП через тросик. Но в современных авто с электронными приборами прошивка – единственный способ точной настройки без замены датчиков или приборной панели. При самостоятельной правке важно сохранить резервную копию заводской прошивки и проверить работу всех систем после изменений. Ошибки в калибровке могут привести к некорректной работе ABS, автоматической КПП и даже аварийному режиму двигателя.
Для проверки корректности прошивки после изменений используйте диагностический сканер с функцией логгирования скорости. Сравните данные с GPS (погрешность не более 0,5 км/ч) и показаниями спидометра на разных скоростях – 60, 90 и 120 км/ч. Если разница превышает 2–3%, требуется повторная калибровка. В прошивках для дизельных двигателей (например, EDC16) параметр коррекции скорости может быть связан с ограничителем максимальной скорости, поэтому изменять его следует с осторожностью.
