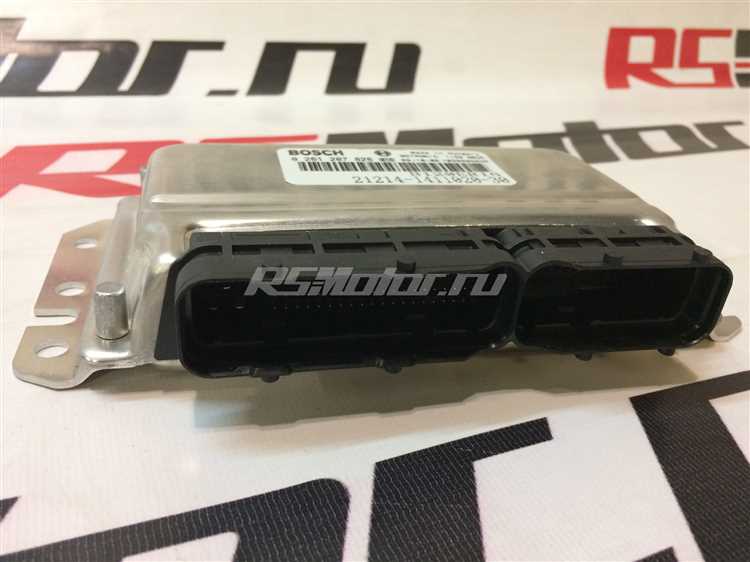

Блок 21214-1411020-50 – это электронный блок управления (ЭБУ) двигателем, устанавливаемый на автомобили семейства ВАЗ с моторами объёмом 1,7 литра, включая модели Нива (21214, 2131) и Шевроле Нива. Этот компонент отвечает за корректную работу системы впрыска топлива, зажигания и других ключевых параметров двигателя, обеспечивая оптимальное соотношение мощности, расхода топлива и экологичности.
Отличительная особенность модификации -50 – адаптация под нормы токсичности Евро-3 и наличие дополнительных функций, таких как контроль детонации, регулировка угла опережения зажигания и диагностика неисправностей через стандартный разъём OBD-II. В отличие от более ранних версий (например, 21214-1411020-20), этот блок поддерживает работу с датчиками кислорода (лямбда-зондами) и имеет расширенный набор калибровок для различных режимов эксплуатации.
Признаки неисправности блока 21214-1411020-50 включают: плавающие обороты холостого хода, пропуски зажигания, повышенный расход топлива, ошибки в памяти ЭБУ (коды P0300–P0304, P0130–P0136, P0171–P0172). Для диагностики рекомендуется использовать сканеры типа Launch X431 или ELM327 с программным обеспечением OpenDiag или VCDS. Перед заменой блока проверьте целостность проводки, состояние датчиков (ДМРВ, ДПКВ, ДПДЗ) и наличие коррозии на контактах разъёма.
Замена блока требует обязательной перепрошивки под конкретный двигатель и комплектацию автомобиля. Использование неподходящей прошивки может привести к нестабильной работе мотора или даже его повреждению. Оригинальные блоки поставляются с заводской прошивкой I204DR50 или I204DR51, но допускается установка альтернативных калибровок от проверенных производителей (например, СОАТЭ, Январь 7.2). После установки нового ЭБУ необходимо выполнить процедуру адаптации дроссельной заслонки и сброса параметров обучения.
Стоимость оригинального блока 21214-1411020-50 варьируется от 8 000 до 12 000 рублей, аналоги от сторонних производителей (например, Автэл, Ителма) дешевле на 20–30%, но их надёжность ниже. При выборе обращайте внимание на наличие сертификата соответствия и гарантии не менее 12 месяцев. Хранение и транспортировка ЭБУ должны исключать воздействие влаги и статического электричества – это критично для сохранения работоспособности микросхем.
Что за блок 21214-1411020-50 в автомобиле
Отличительная особенность модификации «-50» – поддержка протокола диагностики OBD-II (ISO 9141-2) и совместимость с контроллерами Bosch MP7.0H. В отличие от более ранних версий (например, 21214-1411020-20), этот блок имеет улучшенные алгоритмы управления топливоподачей при низких температурах и адаптивную коррекцию угла опережения зажигания. Типичные неисправности: сбои в работе при перепадах напряжения бортовой сети (ниже 9 В), ошибки P0102 (низкий сигнал ДМРВ) и P0340 (неисправность цепи ДПРВ). Для диагностики рекомендуется использовать сканеры Launch X431 или OpenDiag с прошивкой не ниже версии 1.18.
| Параметр | Значение |
|---|---|
| Производитель | Итэлма (Россия) / Bosch (Германия) |
| Тип памяти | Flash (перепрограммируемая) |
| Рабочее напряжение | 6–16 В |
| Диапазон рабочих температур | -40…+85 °C |
| Совместимые прошивки | I204DM50, I204DM52, I204DM53 |
При замене блока 21214-1411020-50 на новый или б/у необходимо учитывать соответствие прошивки и калибровок конкретной модели двигателя. Например, для Нивы 21214 с катализатором подходит прошивка I204DM52, а для версии без катализатора – I204DM53. Перед установкой рекомендуется проверить целостность разъёма (контакты 18, 27, 37 – питание; 19, 30 – масса) и отсутствие окисления. После замены обязательна процедура «обучения» ЭБУ: запуск двигателя на холостом ходу в течение 10 минут с последующим пробным заездом для адаптации параметров.
Где находится блок 21214-1411020-50 в конструкции автомобиля
Блок управления двигателем (ЭБУ) с артикулом 21214-1411020-50 устанавливается на автомобили семейства ВАЗ-21214 (Нива) и их модификации, оснащённые инжекторными моторами объёмом 1,7 л. Его расположение зависит от года выпуска: на моделях до 2009 года блок крепится под панелью приборов с правой стороны, за бардачком, в зоне ног переднего пассажира. На более поздних версиях (после рестайлинга) ЭБУ перенесён в моторный отсек – на перегородке между салоном и двигателем, слева от аккумуляторной батареи, под пластиковым кожухом.
Для доступа к блоку на ранних Нивах потребуется демонтировать бардачок, отсоединив его крепления (два винта снизу и защёлки по бокам), и снять пластиковую накладку центральной консоли. На рестайлинговых моделях достаточно открутить два самореза крепления кожуха и отвести его в сторону. Важно: перед любыми манипуляциями с ЭБУ отключите минусовую клемму аккумулятора – это предотвратит короткое замыкание и сброс адаптаций контроллера.
При поиске блока обратите внимание на маркировку на корпусе: помимо основного артикула, на нём может быть указан номер прошивки (например, I204DM50 или I204DP50). Если блок не удаётся обнаружить в указанных местах, проверьте наличие дополнительных кронштейнов или переносов – на некоторых тюнингованных версиях ЭБУ выносят в салон под сиденье водителя или в багажник для защиты от влаги и вибраций.
Какие функции выполняет блок управления 21214-1411020-50
Блок управления 21214-1411020-50 (ЭБУ М7.9.7) – центральный компонент системы впрыска топлива на автомобилях семейства ВАЗ с двигателями 21214 (1.7 л, 8 клапанов). Он отвечает за согласованную работу всех подсистем, обеспечивающих стабильную работу двигателя в различных режимах эксплуатации.
Основные функции включают:
- Управление впрыском топлива: расчет оптимальной длительности импульса форсунок на основе данных с датчиков массового расхода воздуха (ДМРВ), положения дроссельной заслонки (ДПДЗ) и кислородного датчика (лямбда-зонда). Для двигателя 21214 блок корректирует подачу топлива с точностью до 0,1 мс, адаптируясь к нагрузке и оборотам.
- Регулировка угла опережения зажигания (УОЗ):strong> динамическое изменение момента искрообразования в зависимости от оборотов (до 6000 об/мин) и нагрузки. При резком ускорении УОЗ увеличивается на 5–10° для предотвращения детонации.
- Контроль холостого хода: поддержание стабильных оборотов (800–900 об/мин) за счет управления регулятором холостого хода (РХХ). Блок компенсирует изменения нагрузки от включенного кондиционера или генератора, корректируя подачу воздуха через байпасный канал.
Блок взаимодействует с иммобилайзером АПС-4, блокируя запуск двигателя при несовпадении кодов ключа. При замене ЭБУ требуется перепрошивка или адаптация иммобилайзера через диагностическое оборудование. Без этой процедуры двигатель не заведется, даже при исправной электрике.
В режиме реального времени ЭБУ обрабатывает сигналы от следующих датчиков:
- Датчик температуры охлаждающей жидкости (ДТОЖ) – корректирует состав смеси при прогреве (обогащение до 14:1).
- Датчик детонации – снижает УОЗ на 2–4° при обнаружении детонационных стуков.
- Датчик скорости – отключает подачу топлива при торможении двигателем (режим принудительного холостого хода).
- Датчик положения коленвала (ДПКВ) – синхронизирует впрыск и зажигание с точностью до 0,5° поворота коленвала.
Особенность блока – адаптивные алгоритмы обучения. После замены датчиков или форсунок ЭБУ автоматически корректирует параметры работы в течение 50–100 км пробега. Например, при установке новых форсунок блок подстраивает коэффициент коррекции впрыска, компенсируя разницу в производительности. Для сброса адаптаций отключите аккумулятор на 10 минут или выполните процедуру через диагностический сканер.
ЭБУ 21214-1411020-50 поддерживает два режима работы: «Евро-2» и «Евро-3». В режиме «Евро-3» блок активнее использует данные лямбда-зонда для поддержания стехиометрического состава смеси (14,7:1), что снижает расход топлива на 5–7% и уменьшает выбросы CO. Переключение между режимами возможно только перепрошивкой.
При неисправности блока двигатель переходит в аварийный режим: фиксированные обороты (1500 об/мин), отключение коррекции по лямбда-зонду, ограничение мощности. Типичные симптомы выхода ЭБУ из строя: хаотичные скачки оборотов, отсутствие реакции на педаль газа, ошибки по цепям датчиков без их реальной неисправности. Для проверки замените блок на заведомо исправный или протестируйте питание (напряжение на контактах 18 и 37 должно быть 12 В при включенном зажигании).
Ремонт ЭБУ 21214-1411020-50 экономически нецелесообразен – стоимость нового блока составляет 5–7 тыс. рублей, а восстановление (замена микросхемы флэш-памяти или процессора) требует специализированного оборудования. При установке нового блока обязательно проверьте целостность проводки к датчикам и форсункам: короткие замыкания или обрывы могут вывести ЭБУ из строя повторно.
Как проверить работоспособность блока 21214-1411020-50 самостоятельно
Блок управления двигателем (ЭБУ) 21214-1411020-50 устанавливается на автомобили семейства ВАЗ с двигателями ВАЗ-21214 (1.7 л, инжектор). Для диагностики потребуется мультиметр с точностью не ниже 0.1 В, диагностический сканер (например, Launch X431 или ELM327) и схема электрических соединений блока. Начните с проверки питания: подключите мультиметр к контактам 18 (+12 В) и 27 (масса) разъема ЭБУ при включенном зажигании. Напряжение должно быть в пределах 11.5–14.5 В. Если значение ниже – проверьте предохранитель F1 (15 А), реле зажигания и целостность проводки от АКБ.
Следующий этап – проверка сигналов датчиков. Подключите сканер к диагностическому разъему OBD-II и считайте ошибки. Ключевые параметры для анализа: напряжение датчика положения дроссельной заслонки (ДПДЗ) на контакте 46 (должно быть 0.5–4.5 В при открытии заслонки), сигнал датчика массового расхода воздуха (ДМРВ) на контакте 7 (1.0–1.5 В на холостом ходу) и частота вращения коленвала по датчику ДПКВ на контакте 49 (синусоидальный сигнал амплитудой 0.2–5 В). Отсутствие сигнала или выход за пределы указывает на неисправность датчика или обрыв цепи.
Для проверки выходных сигналов ЭБУ подключите мультиметр в режиме измерения частоты или осциллограф к контактам форсунок (1, 2, 14, 15) и катушки зажигания (32, 33). На холостом ходу длительность импульса форсунок должна составлять 2.5–4.5 мс, а частота искрообразования – соответствовать оборотам двигателя (например, 25 Гц при 1500 об/мин). Если сигналы отсутствуют или не соответствуют норме, замените ЭБУ или проверьте цепи на короткое замыкание. При наличии ошибок по памяти (например, P0340 – неисправность цепи ДПРВ) очистите их сканером и повторите проверку после запуска двигателя.
Какие признаки указывают на неисправность блока 21214-1411020-50
Блок управления двигателем (ЭБУ) 21214-1411020-50, устанавливаемый на автомобили семейства ВАЗ с двигателями ВАЗ-21214, проявляет характерные симптомы при выходе из строя. Основные признаки включают:
- Самопроизвольные скачки оборотов холостого хода (от 500 до 1500 об/мин) без нажатия на педаль газа, сопровождаемые нестабильной работой двигателя.
- Появление ошибок в памяти ЭБУ: P0300 (пропуски зажигания), P0171/P0172 (бедная/богатая смесь), P0506/P0507 (низкие/высокие обороты ХХ), которые не устраняются после сброса.
- Отсутствие реакции на педаль газа при попытке разгона – двигатель либо глохнет, либо работает на постоянных оборотах (около 1000 об/мин).
- Периодическое отключение форсунок или катушек зажигания, фиксируемое диагностическим сканером (например, Launch X431).
- Повышенный расход топлива (на 15–25% от нормы) при неизменных условиях эксплуатации.
- Загорание лампы «Check Engine» с последующим переходом в аварийный режим работы двигателя (ограничение мощности).
При появлении этих симптомов рекомендуется провести диагностику с помощью адаптера ELM327 и программы OpenDiag, обратив внимание на параметры датчиков: ДМРВ (напряжение свыше 1,05 В на ХХ), ДПДЗ (скачки сигнала), ДТОЖ (несоответствие температуры реальной). Если ошибки сохраняются после замены датчиков и проверки проводки, блок подлежит проверке на стенде или замене. Использование неоригинальных ЭБУ (например, с маркировкой «50» вместо «20») часто приводит к некорректной работе из-за несовместимости прошивок.
Какие модели автомобилей используют блок 21214-1411020-50
Блок цилиндров 21214-1411020-50 – модификация, разработанная для двигателей семейства ВАЗ-21214 с распределенным впрыском топлива. Основные модели, где применяется этот узел: Lada 4×4 (Нива) в кузовах 21214, 21213 и их модернизированных версиях (21214-20, 21214-30), а также Chevrolet Niva первого поколения (2002–2020 гг.). Отличительная особенность блока – усиленная конструкция с увеличенной жесткостью картера, что снижает деформации при высоких нагрузках.
В автомобилях Lada 4×4 Urban и Lada 4×4 Bronto этот блок также встречается, но чаще в версиях с доработанной системой охлаждения и масляными каналами под повышенные температурные режимы. Владельцам Chevrolet Niva стоит учитывать: блок -50 не взаимозаменяем с более ранними версиями -10 или -20 без доработки крепежных отверстий и масляных магистралей.
Реже блок 21214-1411020-50 устанавливался на экспериментальные и мелкосерийные модели, такие как ВАЗ-2123 (прототип Chevrolet Niva) и некоторые тюнингованные внедорожники на базе Нивы. При замене важно проверять совместимость с ГБЦ и коленвалом: для этого блока оптимально подходят головки с индексом 21214-1003015 и коленчатые валы 21213-1005015.
Для точной идентификации рекомендуется сверять маркировку на блоке: код 21214-1411020-50 отливается на левой стороне картера, рядом с масляным фильтром. При покупке б/у узла обращайте внимание на отсутствие трещин в области постелей коренных подшипников – характерный дефект для блоков с пробегом свыше 150 тыс. км.
