Capella S511 – хардтейл с алюминиевой рамой 6061, амортизационной вилкой SR Suntour XCE-28 с ходом 100 мм и трансмиссией Shimano Tourney. В заводской комплектации отсутствуют собранные педали, руль, седло и переднее колесо. Перед началом сборки проверьте наличие всех компонентов: рама, вилка, колёса (26″ или 27.5″ в зависимости от размера), тормозная система (ободные или дисковые механические тормоза), трансмиссия (3×7 скоростей), рулевая колонка, вынос руля, грипсы, седло и крепёж.
Для сборки потребуются: шестигранники (4, 5, 6 мм), отвёртка с плоским и крестовым шлицем, динамометрический ключ (рекомендуемый момент затяжки – 5–8 Н·м для большинства соединений), кусачки для тросиков, смазка для подшипников (литол или аналоги), велосипедный насос с манометром (давление в шинах – 2.5–3.0 бар для 26″ и 2.2–2.7 бар для 27.5″). Работайте на ровной поверхности, зафиксировав раму в вертикальном положении с помощью стенда или подручных средств. Избегайте чрезмерных усилий при затяжке – алюминиевая рама чувствительна к перетяжке резьбовых соединений.
Первый этап – установка рулевой колонки. Снимите пластиковые заглушки с рулевого стакана, нанесите тонкий слой смазки на подшипники и чашки. Вставьте вилку в рулевой стакан, установите верхнюю чашку и затяните якорный болт с моментом 5–6 Н·м. Проверьте плавность хода вилки – она должна вращаться без люфтов и заеданий. Если обнаружен люфт, ослабьте якорный болт и подтяните чашку на 1/8 оборота, затем повторно затяните болт.
Далее – монтаж переднего колеса. Совместите ось втулки с дропаутами вилки, убедившись, что ротор дисковых тормозов (если есть) входит в пазы калипера. Затяните эксцентрик или гайки оси с моментом 10–12 Н·м. Для ободных тормозов отрегулируйте положение колодок относительно обода – зазор должен составлять 1–1.5 мм с каждой стороны. Проверьте центровку колеса: биение обода не должно превышать 1 мм.
Подготовка инструментов и рабочего места перед началом сборки
Для сборки Capella s511 потребуются инструменты, указанные в комплектации: шестигранники на 4, 5 и 6 мм, ключ на 15 мм для педалей, отвёртка с плоским и крестовым шлицем, а также динамометрический ключ с диапазоном 4–20 Н·м. Дополнительно пригодятся пассатижи с узкими губками для регулировки тросов, пластиковые монтажки для установки покрышек и смазка на литиевой основе для подшипников и резьбовых соединений. Если в наборе отсутствует динамометрический ключ, замените его обычным, но затягивайте болты строго по рекомендациям из инструкции – например, крепление рулевой колонки на 12–14 Н·м, а болты выноса на 6–8 Н·м.
Рабочее место должно быть просторным: минимальная площадь – 2×1,5 метра, чтобы разложить раму, колёса и мелкие детали без риска их уронить или перепутать. Используйте мягкую подстилку, например, коврик из вспененного полиэтилена толщиной 5–8 мм, чтобы защитить лакокрасочное покрытие рамы от царапин. Освещение – не менее 500 люкс, лучше с регулируемой яркостью, чтобы избежать бликов при работе с хромированными деталями. Если сборка проходит в гараже или на балконе, убедитесь, что температура воздуха не ниже +10°C – при низких температурах резина становится хрупкой, а смазка густеет.
Перед началом разложите все детали по группам: тормозная система (диски, колодки, гидролинии), трансмиссия (цепь, переключатели, кассеты), рулевое управление (вынос, руль, грипсы) и ходовая часть (вилка, колёса, педали). Для удобства используйте пластиковые лотки или магнитные поддоны – они предотвратят скатывание мелких болтов и гаек. Особое внимание уделите крепёжным элементам: болты M5 и M6 часто путают, поэтому разложите их в отдельные ёмкости с маркировкой. Если в комплекте есть запасные детали, например, дополнительные звенья цепи или прокладки, отложите их в сторону, чтобы не использовать по ошибке.
Проверьте наличие всех компонентов по упаковочному листу. У Capella s511 в базовой комплектации отсутствуют некоторые расходники: тормозная жидкость DOT 4 для гидравлических тормозов, калибровочные шайбы для подшипников каретки и запасные тросики переключателей. Их придётся докупить отдельно. Также убедитесь, что в коробке нет повреждённых деталей – трещины на раме, вмятины на ободах или замятые резьбы на педалях. Если обнаружен брак, свяжитесь с продавцом до начала сборки: после установки деталей претензии не принимаются.
Подготовьте рабочую зону к утилизации отходов: полиэтиленовые пакеты для упаковочных материалов, коробку для бракованных деталей и ёмкость для сбора остатков смазки. Не выбрасывайте инструкцию и гарантийный талон – они понадобятся для регистрации велосипеда на сайте производителя. Если планируете фотографировать процесс сборки для отчёта или блога, заранее освободите место для штатива или установите телефон на подставку: съёмка одной рукой приведёт к смазанным кадрам и потере времени.
Последний шаг – настройка рабочего ритма. Сборка Capella s511 занимает 3–5 часов в зависимости от опыта. Разделите процесс на этапы: рама и вилка (40 минут), колёса и тормоза (1 час), трансмиссия (1,5 часа), рулевое управление и педали (30 минут). Делайте перерывы каждые 45–60 минут, чтобы избежать ошибок из-за усталости. Если работаете в одиночку, зафиксируйте раму в вертикальном положении с помощью специальной стойки или подручных средств – например, зажмите подседельный штырь в тисках, обернув его ветошью для защиты от повреждений.
Установка рулевой колонки и вилки в раму велосипеда
Перед началом убедитесь, что рулевая колонка совместима с рамой Capella s511: диаметр трубы вилки должен составлять 1 1/8 дюйма (28,6 мм), а длина штока – не менее 250 мм. Проверьте наличие всех компонентов: верхняя и нижняя чашки, подшипники (обычно 36° или 45°), уплотнительные кольца и якорная гайка. Если подшипники не смазаны, нанесите тонкий слой консистентной смазки (например, Shimano Premium Grease) на дорожки качения.
Сборку начинайте с установки нижней чашки. Вставьте её в рулевой стакан рамы снизу, используя резиновый молоток или деревянный брусок для равномерного распределения ударов. Убедитесь, что чашка вошла до упора без перекосов – зазор между её краем и рамой недопустим. Затем поместите нижний подшипник в чашку, ориентируя его так, чтобы шарики или сепаратор не выступали за пределы дорожки.
Вилку вставляйте осторожно, чтобы не повредить подшипник. Шток должен свободно проходить через стакан, а корона вилки – упираться в нижнюю чашку. Если шток слишком длинный, обрежьте его ножовкой по металлу, оставив запас 3–5 мм для компенсации усадки при затяжке. После обрезки обработайте срез напильником и установите якорную гайку на резьбу штока.
- Наденьте верхний подшипник на шток вилки, смазав его аналогично нижнему.
- Установите верхнюю чашку, впрессовав её в рулевой стакан сверху. Для этого используйте специальный инструмент или аккуратно постукивайте по чашке через проставку.
- Затяните якорную гайку динамометрическим ключом с моментом 5–7 Н·м. Превышение момента приведёт к деформации подшипников.
Проверьте плавность хода: вилка должна вращаться без заеданий и люфта. Если обнаружен люфт, ослабьте якорную гайку и подтяните верхнюю чашку на 1/8 оборота, затем повторно затяните гайку. При тугом ходе разберите узел и проверьте состояние подшипников – возможно, требуется замена или дополнительная смазка.
Крепление каретки и монтаж шатунов с педалями
Каретка Capella s511 использует стандарт BSA (1.37″ x 24 TPI) с шириной корпуса 68 или 73 мм – уточните размер рамы перед установкой. Очистите резьбу кареточного узла рамы от заводской смазки и загрязнений ветошью, смоченной в обезжиривателе. Нанесите тонкий слой консистентной смазки (например, Shimano Premium Grease или Park Tool PPL-1) на обе резьбы каретки, избегая избытка, чтобы не выдавливало при затяжке.
Вверните правую чашку каретки (с надписью «R») в раму по часовой стрелке до упора рукой, затем затяните динамометрическим ключом с моментом 35–50 Н·м. Левая чашка (с надписью «L») вкручивается против часовой стрелки – затягивайте с тем же моментом. Проверьте легкость вращения оси каретки: она должна крутиться без заеданий, но с едва заметным сопротивлением. Если ось не вращается свободно, разберите узел и повторите сборку, исключив перекос чашек.
Для установки шатунов используйте только оригинальные болты из комплекта Capella – они имеют шестигранную головку на 8 мм. Нанесите каплю резьбового фиксатора (Loctite 243) на резьбу болтов перед затяжкой. Наденьте правый шатун на шлицы оси каретки, совместив метки на шатуне и оси (обычно это насечка или точка). Затяните болт динамометрическим ключом с моментом 30–40 Н·м, удерживая шатун от проворачивания.
Левый шатун устанавливается аналогично, но без звезд. Перед монтажом проверьте состояние пластиковой заглушки на торце оси – она должна быть целой, иначе внутрь попадет влага. Затяните болт с тем же моментом, что и правый. После установки обоих шатунов проверьте их соосность: при вращении педалей шатуны не должны «бить» или задевать раму. Допустимое отклонение – не более 1 мм.
Педали маркируются буквами «R» (правая) и «L» (левая). Правая педаль имеет правую резьбу и вкручивается по часовой стрелке, левая – левую резьбу и вкручивается против часовой стрелки. Нанесите тонкий слой смазки на резьбу педалей перед установкой, чтобы предотвратить прикипание. Вверните педали в шатуны рукой до упора, затем затяните ключом на 15 мм с моментом 35–40 Н·м. Избегайте перетяжки – это может сорвать резьбу в алюминиевых шатунах.
После монтажа проверьте люфт каретки: возьмитесь за шатуны и попробуйте покачать их вверх-вниз и влево-вправо. Допустимый люфт – не более 0,1 мм. Если люфт ощущается, разберите каретку и проверьте затяжку чашек или состояние подшипников. При необходимости замените подшипники на новые (артикул 6802RS для чашек Capella).
Завершите сборку тестовым вращением педалей на весу: шатуны должны вращаться плавно, без посторонних звуков. Если слышен скрип или хруст, разберите узел и проверьте наличие смазки на подшипниках. Не используйте WD-40 для смазки каретки – это растворитель, а не смазочный материал. Для долговременной защиты от влаги нанесите тонкий слой водостойкой смазки (Finish Line Teflon Grease) на внешние поверхности чашек каретки.
Сборка и настройка трансмиссии: переключатели и цепь

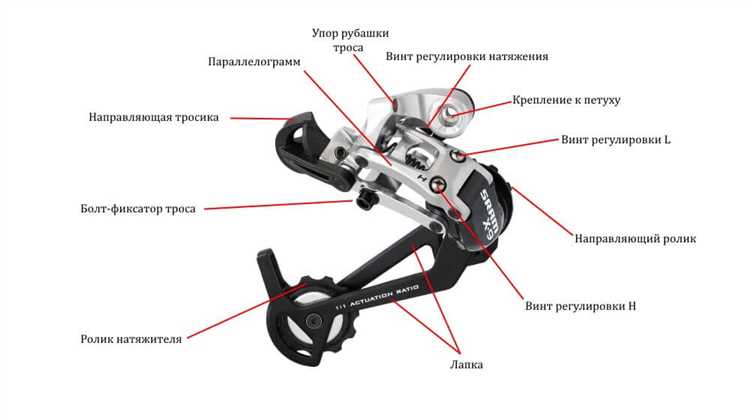

Установите задний переключатель на петух рамы, затянув крепежный болт моментом 8–10 Н·м. Перед этим убедитесь, что петух не деформирован – даже минимальный изгиб приведет к некорректной работе трансмиссии. Если переключатель оснащен регулировочным винтом B-tension, выкрутите его на 2–3 оборота, чтобы избежать касания роликов кассеты на самых больших звездах.
Наденьте цепь на самую маленькую звезду кассеты и переднюю звезду системы, пропустив ее через рамку переключателя. Для модели Capella s511 используйте цепь 10/11-скоростную (например, KMC X10 или Shimano HG701) – более узкие цепи 12-скоростных систем несовместимы. Соедините концы цепи замком или пином, предварительно проверив направление вращения (стрелки на пластинах должны совпадать с движением вперед).
Настройте ограничительные винты заднего переключателя: винт H (high) отвечает за малую звезду, винт L (low) – за большую. Вращайте винт H до тех пор, пока верхний ролик не окажется строго под малой звездой, затем зафиксируйте. Аналогично отрегулируйте винт L, исключив возможность сброса цепи за пределы кассеты. Для точной настройки используйте манетку: переключитесь на самую большую звезду и вращайте винт L по часовой стрелке, пока цепь не начнет перескакивать – затем верните на пол-оборота назад.
Отрегулируйте натяжение троса с помощью барабана на манетке или регулировочного винта на переключателе. Натяните трос рукой и зафиксируйте болтом крепления моментом 5–6 Н·м. Переключайте передачи последовательно, начиная с самой маленькой звезды: если цепь запаздывает при переходе на большую звезду, увеличьте натяжение троса; если перескакивает – ослабьте. Для проверки переключитесь на самую большую звезду и убедитесь, что зазор между верхним роликом и зубьями составляет 5–6 мм.
Передний переключатель устанавливайте параллельно передней звезде, выставив зазор между рамкой и зубьями в 1–3 мм. Затяните крепежный хомут моментом 6–8 Н·м. Настройте ограничительные винты: винт L должен предотвращать сброс цепи на шатун, винт H – на раму. При переключении на большую звезду цепь не должна касаться рамки переключателя – если это происходит, ослабьте винт H на четверть оборота. После настройки проверьте работу трансмиссии под нагрузкой: резкие переключения на подъеме выявят недостатки регулировки.
Монтаж колес и регулировка тормозной системы
Установите переднее колесо в вилку, совместив ось с дропаутами. Затяните эксцентрик с усилием 6–8 Н·м, проверяя отсутствие люфта: при покачивании колеса в стороны за обод не должно быть зазоров. Для заднего колеса сначала наденьте цепь на малую звезду кассеты, затем вставьте ось в дропауты рамы. Затяните эксцентрик аналогичным усилием, убедившись, что колесо стоит ровно относительно перьев – смещение более 1 мм приведет к неравномерному износу покрышки и тормозных колодок.
Регулировка ободных тормозов V-brake начинается с проверки положения колодок: расстояние от обода до каждой колодки должно составлять 1–1,5 мм. Подкрутите регулировочные винты на рычагах тормоза, добиваясь симметричного зазора. Если колодки касаются обода неравномерно, ослабьте крепежный болт и выровняйте их по плоскости, затем затяните с моментом 5–6 Н·м. Для проверки эффективности торможения разгоните велосипед до 15 км/ч и нажмите на рычаг с усилием 10–15 кг – колесо должно останавливаться плавно, без рывков и скрипа.
- Дисковые механические тормоза требуют точной настройки тросика: ослабьте фиксирующий болт на калипере, выровняйте зазор между колодками и ротором (0,3–0,5 мм с каждой стороны), затем затяните болт. Проверьте ход рычага: при полном нажатии он не должен доходить до грипсы на 2–3 см.
- Если ротор «бьет» при вращении колеса, отцентруйте его шестигранником на 5 мм, подкручивая регулировочные болты на калипере до устранения контакта с колодками.
- После регулировки прокрутите колесо и убедитесь, что ротор не задевает колодки в любом положении – даже минимальное трение снижает накат и ускоряет износ.
Установка седла, руля и настройка положения для комфортной езды
Начните с седла: ослабьте болт подседельного зажима шестигранником на 5 мм, но не выкручивайте полностью. Вставьте подседельный штырь в раму до отметки минимальной вставки (обычно 80–100 мм для Capella s511). Выровняйте седло параллельно земле, используя уровень или визуально – отклонение более 2° приведет к смещению центра тяжести. Затяните болт с моментом 12–15 Н·м, проверяя отсутствие люфта.
Для руля отверните болты выноса (обычно 4 мм или 5 мм шестигранник) на 2–3 оборота. Совместите метки на выносе и рулевой колонке – это обеспечит симметричное положение. Если руль имеет регулируемый угол (как у моделей с ahead-системой), выставьте наклон 10–15° от горизонтали. Затягивайте болты поочередно, крест-накрест, с моментом 8–10 Н·м, чтобы избежать перекоса.
Оптимальная высота седла определяется по формуле: расстояние от центра каретки до верхней точки седла = длина внутренней стороны ноги × 0,883. Для Capella s511 с ростовкой 54 см это значение составит примерно 72–76 см. Проверьте положение: при нижнем положении педали пятка должна касаться педали с легким сгибом колена (170–175°). Если колено переразгибается – опустите седло на 2–3 мм.
Настройка выноса руля зависит от стиля езды. Для городского использования вынос должен быть на 2–5 см ниже уровня седла, для спортивной езды – на одном уровне или выше на 1–2 см. Измерьте расстояние от кончика седла до центра руля: для комфорта оно должно быть равно длине предплечья (от локтя до запястья) ±2 см. Если при езде плечи напряжены – удлините вынос на 10–15 мм.
Финальная проверка: сядьте на велосипед, поставьте педали в горизонтальное положение. При правильной посадке колено передней ноги должно находиться над осью педали, а локоть – слегка касаться кончика седла. Если при вращении педалей бедра раскачиваются – поднимите седло на 5 мм. Для точной настройки используйте лазерный уровень или приложение для смартфона с гироскопом.
