На задней панели реле-регулятора скрывается ключевая информация, определяющая его совместимость, рабочие параметры и условия эксплуатации. Каждый символ маркировки – это не просто набор цифр и букв, а код, раскрывающий технические характеристики устройства. Например, обозначение PP380 указывает на регулятор напряжения для генераторов переменного тока с номинальным напряжением 14 В, а Я112В – на модель для отечественных автомобилей с интегрированным выпрямителем.
Первые символы маркировки часто обозначают тип устройства и его назначение. Буква Р в начале (например, РР127) говорит о том, что это реле-регулятор, а последующие цифры – о модификации и области применения. Для импортных аналогов используются другие стандарты: Valeo 594000 или Bosch 0 190 035 001, где первые цифры указывают на серию, а последние – на конкретную модель. Обратите внимание на наличие дополнительных обозначений, таких как 12V/24V, которые определяют рабочее напряжение системы.
Токовые характеристики реле-регулятора кодируются в маркировке через обозначения типа 50А или 90А. Эти значения критически важны при подборе устройства под генератор: превышение допустимого тока приведет к перегреву и выходу из строя, а заниженные параметры – к недозаряду аккумулятора. В некоторых случаях производители указывают диапазон регулируемого напряжения, например, 13,8–14,5 В, что позволяет оценить стабильность работы системы зарядки.
Особое внимание стоит уделить кодам производителя и дате выпуска. Символы 07.23 или 2307 означают июль 2023 года, а буквенно-цифровые комбинации вроде MITSUBISHI 23100-41B00 – оригинальный артикул для конкретной модели автомобиля. При замене реле-регулятора всегда сверяйте эти данные с документацией: даже незначительные отличия в маркировке могут привести к несовместимости с генератором или бортовой сетью.

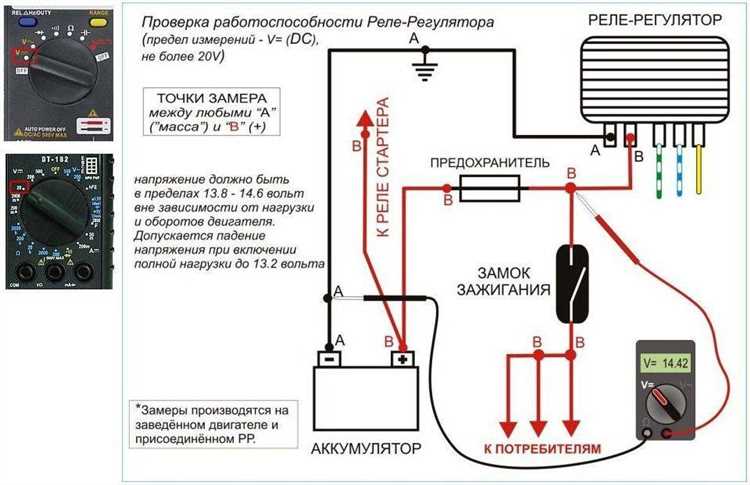

Для проверки работоспособности реле-регулятора по маркировке используйте мультиметр. Установите его в режим измерения постоянного напряжения и подключите к клеммам + и – при работающем двигателе. Если показания выходят за пределы указанного на корпусе диапазона (например, 14,2±0,2 В), устройство требует замены. Не игнорируйте дополнительные символы, такие как IP67 – они указывают на степень защиты от пыли и влаги, что критично для эксплуатации в тяжелых условиях.
Какие символы и обозначения встречаются на корпусе реле-регулятора
На корпусе реле-регулятора чаще всего наносят маркировку, состоящую из буквенно-цифровых кодов, схемных обозначений и пиктограмм. Основные символы включают:
- V или В – номинальное напряжение (например, 12V, 24V).
- A – максимальный ток нагрузки (5A, 10A, 15A).
- B+ – силовой выход на аккумулятор.
- L – контрольная лампа зарядки (индикатор).
Эти обозначения стандартизированы для большинства производителей, но могут отличаться у китайских или малоизвестных брендов. Например, вместо DF иногда встречается EXC (excitation).
- Стрелка → – направление тока или сигнала.
- Треугольник с восклицательным знаком (▲!) – предупреждение о высоком напряжении.
- Буква T – термокомпенсация или температурный датчик.
У некоторых реле-регуляторов встречаются дополнительные обозначения, например, S (sense) для подключения к аккумулятору с целью точного измерения напряжения. Игнорирование этих меток может привести к некорректной работе системы зарядки.
Производители часто наносят серийный номер и дату выпуска в формате YYWW (год-неделя), например, 2345 – 45-я неделя 2023 года. Это критически важно при подборе аналогов или проверке совместимости. Также встречаются коды стандартов: ISO 8854 (для автомобильных реле) или DIN 72311 (для европейских моделей).
На импортных реле-регуляторах могут быть надписи на английском или немецком языке:
- Voltage Regulator – регулятор напряжения.
- Alternator – генератор.
- Erregung (нем.) – возбуждение.
- Batterie (нем.) – аккумулятор.
Если на корпусе присутствует надпись IC (Integrated Circuit), это указывает на электронное, а не электромеханическое исполнение. Такие модели чувствительны к полярности подключения и требуют особой осторожности при монтаже.
Редкие, но важные обозначения:
- C – конденсатор (для подавления помех).
- K – реле или контактная группа.
- PWM – широтно-импульсная модуляция (в современных электронных регуляторах).
При отсутствии маркировки или её повреждении можно ориентироваться на цветовую кодировку проводов: красный – плюс, чёрный – минус, синий или жёлтый – возбуждение. Однако этот метод ненадёжен и подходит только для предварительной диагностики.
Как определить тип реле-регулятора по маркировке
Маркировка на корпусе реле-регулятора содержит ключевые данные для идентификации его типа и характеристик. Первым шагом изучите буквенно-цифровой код, расположенный на задней или боковой поверхности. Например, обозначения «Я112», «РР362» или «67.3702» указывают на конкретные модели, применяемые в отечественных автомобилях. Серия «Я» характерна для реле-регуляторов напряжения генераторов переменного тока, а «РР» – для интегральных регуляторов.
Для импортных устройств маркировка часто включает код производителя и спецификацию. Например, «Bosch 0 190 350 001» или «Delphi 13592001» содержат информацию о бренде и внутренней классификации. Цифровой индекс после названия фирмы обычно соответствует каталогу запчастей, где можно уточнить параметры: напряжение (12В/24В), ток возбуждения, тип генератора (компактный/стандартный).
Обратите внимание на дополнительные символы: «B» или «V» в маркировке часто обозначают версию для 12-вольтовых систем, «D» – для 24-вольтовых. Префикс «PP» или «IC» указывает на интегральное исполнение (например, PP380 для грузовых автомобилей). Если в коде присутствует «T» или «TR», это может означать термокомпенсированную модель, адаптированную к экстремальным температурам.
У реле-регуляторов для мотоциклов и спецтехники маркировка компактнее. Например, «SH778» или «FY-6101» – это модели для генераторов малой мощности. Здесь важно сопоставить код с документацией производителя техники, так как универсальных баз данных для таких устройств меньше. Часто встречаются обозначения с указанием тока: «10A» или «15A» после основного кода.
Если маркировка частично стёрта, ищите остатки цифр или букв, характерных для определённых серий. Например, «3702» в конце кода – признак реле-регулятора для генераторов Г-221 (ВАЗ классика), а «3701» – для Г-222. У импортных аналогов последние три цифры могут повторять оригинальный номер (например, «003» в «Valeo 594003»).
Для точной идентификации используйте онлайн-каталоги производителей или базы данных по автозапчастям. Введите полный код в поисковую строку ресурсов типа Exist, Autodoc или официальных сайтов Bosch, Valeo, Denso. Если код не распознаётся, попробуйте ввести его с заменой последних цифр на «000» или «100» – это может вывести на базовую модель серии.
Расшифровка числовых и буквенных кодов на примерах
Маркировка PP380-14V на реле-регуляторе указывает на модель для 14-вольтовых систем с током возбуждения до 3 А. Первые две буквы (PP) обозначают производителя (например, «Протон» или «Прамо»), цифра 380 – базовый индекс серии, а 14V – рабочее напряжение. Если вместо 14V указано 28V, реле предназначено для 24-вольтовых систем грузовой техники.

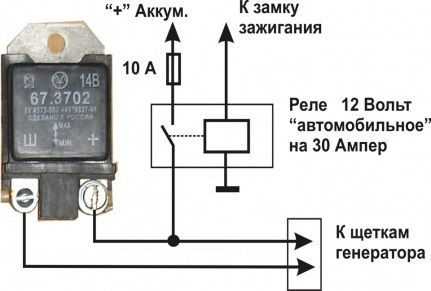

Код 611.3702-01 встречается на реле-регуляторах для автомобилей ВАЗ. Здесь 611 – группа изделий для генераторов, 3702 – конкретная модель, а -01 – модификация с улучшенной термостабильностью. Аналогичный код 67.3702 применяется для генераторов Г-222, где 67 – серия, а 3702 – тип регулятора.
На импортных реле часто встречается обозначение 12V/5A или 24V/3A. Первая часть (12V/24V) – номинальное напряжение, вторая (5A/3A) – максимальный ток возбуждения. Например, 12V/8A на реле для генераторов Bosch указывает на возможность работы с высоконагруженными системами. Превышение тока ведет к перегреву и выходу из строя.
Буквенные индексы после цифр несут дополнительную информацию. PP380-14V-A означает наличие защиты от перенапряжения, а -B – встроенный диод для подавления помех. В коде 67.3702-02 суффикс -02 может указывать на совместимость с генераторами повышенной мощности. Всегда сверяйте эти обозначения с документацией на генератор.
Для реле-регуляторов японских производителей характерны коды типа ICR1800-12. Здесь ICR – Integrated Circuit Regulator, 1800 – серия, а -12 – напряжение 12 В. Модели ICR2000-24 работают с 24-вольтовыми системами. Отличие в последних цифрах критично: установка 12-вольтового реле в 24-вольтовую сеть приведет к его мгновенному сгоранию.
На китайских реле встречаются маркировки вроде JFT1423-12V. JFT – стандартный префикс для регуляторов напряжения, 1423 – модель, а -12V – рабочее напряжение. Часто такие реле универсальны, но проверяйте совместимость по току возбуждения: например, JFT1423-12V/5A подойдет для генераторов до 60 А, а JFT1423-12V/8A – для более мощных (до 90 А).
Код 9412.3702 на реле для автомобилей ГАЗ расшифровывается так: 94 – год разработки (1994), 12 – порядковый номер модели, 3702 – тип устройства. Модификации с суффиксом -03 или -04 могут иметь встроенные фильтры для снижения радиопомех. При замене всегда уточняйте последнюю цифру: разные версии могут отличаться схемотехникой.
На реле-регуляторах для мотоциклов часто указывают 12V/2A или 6V/1.5A. Например, SH778-6V – модель для 6-вольтовых систем с током 1.5 А. При выборе аналога обращайте внимание на габариты и тип крепления: реле для мотоциклов обычно компактнее автомобильных и имеют специфические разъемы (например, AMP Junior Timer).

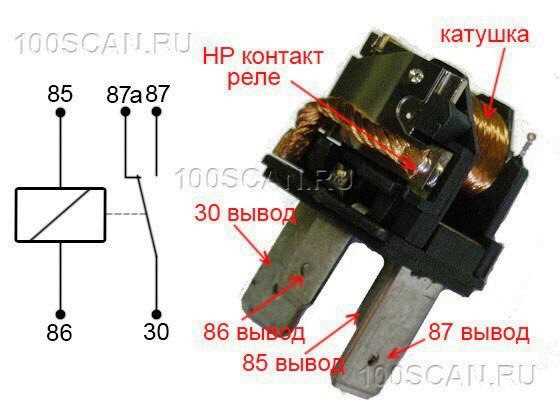

Что означают надписи рядом с контактами и клеммами
Контакт B+ – это основной выход на аккумулятор. Через него подаётся отрегулированное напряжение от генератора. Ошибка при подключении к этой клемме приводит к перезаряду или недозаряду батареи. D+ – возбуждение генератора: на него поступает напряжение от замка зажигания для запуска процесса генерации. Если реле не получает сигнал на D+, генератор не будет работать.
- DF (Field) – обмотка возбуждения генератора. Через этот контакт реле-регулятор управляет током возбуждения, регулируя выходное напряжение. При обрыве цепи DF генератор перестаёт вырабатывать ток.
- L – контрольная лампа зарядки на приборной панели. Сигнал на этот контакт идёт от реле-регулятора: если лампа горит, значит, система зарядки неисправна или генератор не работает.
Клемма 61 (или S в некоторых моделях) – вход для сигнала от аккумулятора. Реле-регулятор использует его для контроля напряжения бортовой сети и корректировки работы генератора. Если этот контакт окислен или повреждён, реле не сможет адекватно регулировать зарядку, что приведёт к скачкам напряжения.
На некоторых реле-регуляторах встречаются дополнительные обозначения: W – выход на тахометр (импульсный сигнал от генератора), IG – питание от замка зажигания, E – масса. При подключении важно сверяться с электрической схемой конкретного транспортного средства, так как расположение и назначение клемм может отличаться даже у однотипных моделей.
Перед подключением или заменой реле-регулятора проверьте целостность проводов и чистоту контактов. Окисление или неплотное соединение на любой из клемм – частая причина нестабильной работы системы зарядки. Используйте мультиметр для проверки напряжения на B+ (должно быть 13,8–14,5 В при работающем двигателе) и отсутствия обрывов в цепях D+ и DF.
Как проверить соответствие маркировки техническим характеристикам
Сравните параметры на корпусе реле-регулятора с данными из технической документации генератора или автомобиля. Основные значения: номинальное напряжение (обычно 12В, 24В или 48В), ток возбуждения (например, 3–5А для легковых авто) и диапазон регулирования напряжения (13,8–14,5В для 12В систем). Если маркировка указывает «14V 5A», а в спецификации генератора заявлено 14,2В ±0,2В при токе 4А, отклонение по току превышает допустимые 10–15% – реле не подходит. Проверьте также наличие сертификационных знаков (ISO, ГОСТ, TÜV) и соответствие стандартам производителя (например, Bosch, Valeo).
Используйте мультиметр для проверки реальных параметров. Подключите реле к источнику питания с напряжением, близким к номинальному (12В или 24В), и измерьте выходное напряжение на клемме «DF» (возбуждение) при работающем двигателе на холостых оборотах. Если при 3000 об/мин напряжение на аккумуляторе выходит за пределы 13,8–14,5В (для 12В системы), реле неисправно или маркировка не соответствует фактическим характеристикам. Для проверки тока возбуждения подключите амперметр последовательно с обмоткой возбуждения генератора – значение должно совпадать с указанным на корпусе ±0,5А.
Типичные ошибки при чтении обозначений на реле-регуляторе
Вторая ошибка – неверная интерпретация числовых значений. Пользователи часто путают номинальное напряжение регулирования с рабочим диапазоном. Например, реле с маркировкой 14.2±0.2 В обеспечивает стабилизацию именно в этом интервале, а не при любом напряжении ниже 14 В. Также ошибочно принимают токовые характеристики за мощностные: обозначение 5 А на корпусе относится к максимальному току возбуждения генератора, а не к току нагрузки. Превышение этих параметров ведёт к перегреву и выходу регулятора из строя.
Третья ошибка – смешение метрических и дюймовых стандартов в крепёжных отверстиях. Маркировка M6×1.0 или 1/4″-20 UNC на корпусе указывает на тип резьбы, но часто игнорируется при подборе аналогов. Например, регулятор с дюймовыми креплениями невозможно установить на генератор с метрическими шпильками без адаптеров, что приводит к перекосу и повреждению контактов. Всегда сверяйте геометрические параметры с документацией на генератор: расстояние между отверстиями (обычно 30–50 мм) и их диаметр должны совпадать с точностью до 0.5 мм.
Где найти справочные данные для расшифровки маркировки
Производители реле-регуляторов публикуют техническую документацию на официальных сайтах. Например, для устройств Bosch и Delphi справочники доступны в разделах «Поддержка» или «Технические ресурсы» – ищите PDF-файлы с обозначениями серий (например, *0 190 001 001* для Bosch или *135321* для Delphi). В каталогах Valeo и Hella маркировка расшифровывается через поиск по артикулу на страницах *valeo.com/aftermarket* и *hella.com/techworld*. Для отечественных реле-регуляторов (типа *Я112*, *РР380*) данные содержатся в ГОСТ 3940-84 или руководствах по эксплуатации автомобилей ВАЗ, ГАЗ, УАЗ – их можно скачать с сайтов *autodata.ru* или *elcats.ru*.
Если маркировка нестандартная или устаревшая, используйте специализированные форумы: *autodata.club* (раздел «Электрика»), *forum.gaz21.ru* (для ретро-автомобилей) или *electrotransport.ru* (для грузовой техники). На *chipdip.ru* и *datasheetcatalog.com* хранятся даташиты на микросхемы, применяемые в реле-регуляторах – вводите код микросхемы (например, *L4970* или *TLE4269*) в поиск. Для китайских аналогов (маркировка типа *JD1912*) проверяйте базы *alibaba.com* или *made-in-china.com* – часто продавцы прикрепляют схемы и описания в карточках товаров.
