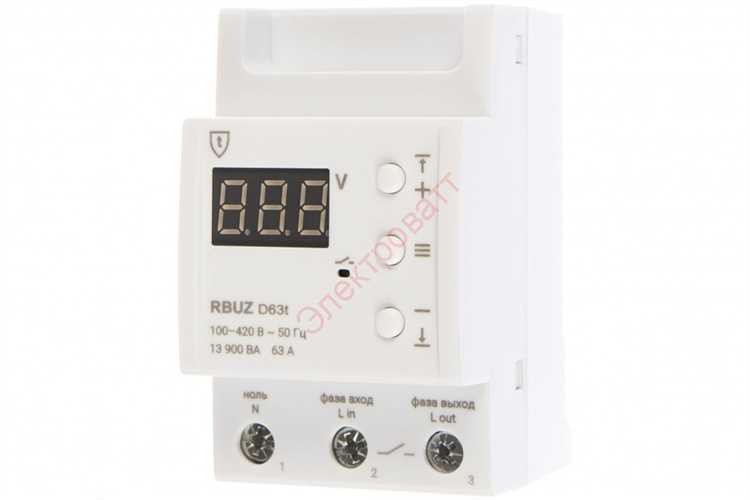

Реле напряжения D63t – это компактное устройство защиты электрооборудования от скачков и провалов напряжения в однофазных сетях 220 В. Оно рассчитано на номинальный ток до 63 А и обеспечивает отключение нагрузки при выходе напряжения за пределы заданных значений: нижний порог – 160–210 В, верхний – 230–280 В. Время срабатывания при критических отклонениях составляет 0,1–0,5 секунды, что предотвращает повреждение чувствительной техники, такой как холодильники, насосы, системы автоматики и компьютеры.
Основное отличие D63t от аналогов – встроенный микропроцессорный контроль, который исключает ложные срабатывания при кратковременных помехах. Устройство оснащено цифровым дисплеем для отображения текущего напряжения и индикаторами состояния: «Сеть», «Авария», «Задержка включения». Задержка повторного включения настраивается в диапазоне 3–600 секунд, что позволяет избежать частых перезапусков оборудования при нестабильной сети.
Реле D63t применяется в бытовых и промышленных системах, где критична защита от перенапряжений. В частных домах его устанавливают на вводе после автоматического выключателя для защиты всей сети или на отдельных линиях – например, для котлов отопления или скважинных насосов. В офисах и серверных комнатах устройство предохраняет ИБП и серверное оборудование от повреждений при авариях на подстанциях. Для корректной работы рекомендуется подключать реле через контактор, если мощность нагрузки превышает 10 кВт.
При монтаже D63t важно соблюдать полярность подключения: фаза и ноль должны быть подведены к соответствующим клеммам. Устройство не требует дополнительного питания – оно запитывается от контролируемой сети. Для продления срока службы рекомендуется устанавливать реле в сухих помещениях с температурой от -10 до +50 °C и избегать воздействия прямых солнечных лучей. При эксплуатации в условиях повышенной влажности или пыли следует использовать защитный бокс.
Настройка порогов срабатывания выполняется с помощью кнопок на передней панели. Для большинства бытовых применений оптимальными считаются значения: нижний порог – 190 В, верхний – 250 В. В регионах с частыми перепадами напряжения рекомендуется увеличить задержку включения до 180–300 секунд, чтобы снизить нагрузку на оборудование при восстановлении питания. При подключении к генератору реле D63t защищает технику от нестабильного выходного напряжения, характерного для маломощных бензиновых установок.

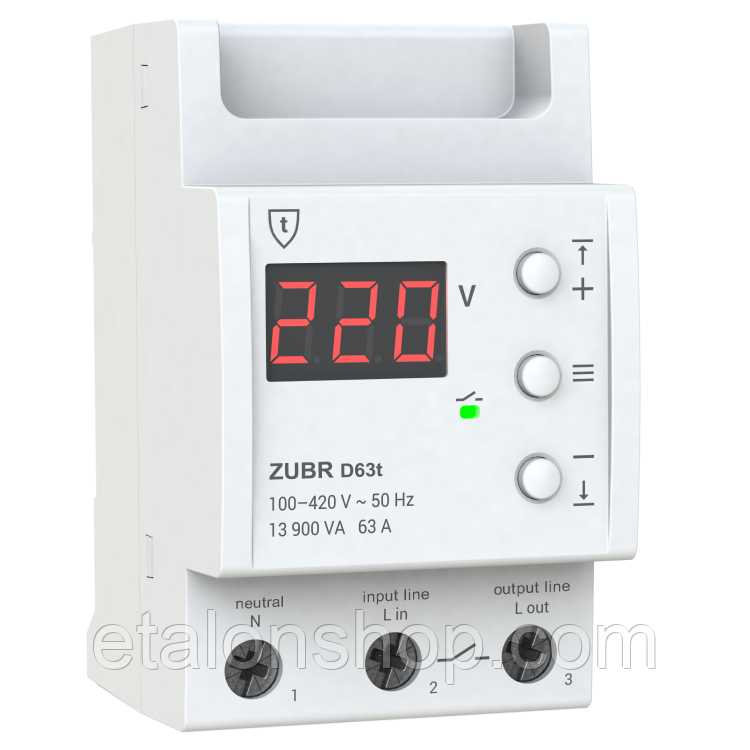

Какие задачи решает реле напряжения D63t в электрических сетях
Реле напряжения D63t предназначено для защиты электрооборудования от критических отклонений напряжения в однофазных и трехфазных сетях. Оно предотвращает выход из строя техники при скачках, провалах или длительных отклонениях напряжения за пределы допустимых значений. Устройство срабатывает при превышении верхнего порога (обычно 265 В) или падении ниже нижнего (170 В), отключая нагрузку до восстановления нормальных параметров.
Основные задачи реле D63t включают:
- Защиту бытовой и промышленной техники от перенапряжений, вызванных обрывом нулевого провода или авариями на подстанциях.
- Предотвращение повреждений электродвигателей, компрессоров и электронных блоков при пониженном напряжении, когда ток возрастает, вызывая перегрев обмоток.
- Автоматическое восстановление питания после нормализации напряжения с задержкой 3–600 секунд (настраиваемый параметр), что исключает частые включения/отключения при кратковременных колебаниях.
В трехфазных сетях D63t контролирует дисбаланс фаз, отключая нагрузку при разнице напряжений между фазами более 15–20%. Это критично для оборудования с асинхронными двигателями, где перекос фаз приводит к вибрациям, перегреву и преждевременному износу подшипников. Устройство также защищает от пропадания одной или двух фаз, что особенно актуально для насосных станций и станков с ЧПУ.
Реле D63t оснащено функцией контроля последовательности фаз, предотвращая неправильное подключение, которое может вывести из строя трехфазные электродвигатели. При нарушении чередования фаз (например, при ошибках монтажа) устройство блокирует подачу питания, сигнализируя об аварии. Эта опция востребована на производственных линиях, где неправильная фазировка приводит к обратному вращению механизмов.
Для чувствительной электроники, такой как серверы, медицинское оборудование или системы автоматизации, D63t обеспечивает стабильность питания в пределах ±5% от номинала. Устройство реагирует на отклонения быстрее, чем стандартные стабилизаторы, – время срабатывания составляет 0,1–0,5 секунды. Это минимизирует риск сбоев в работе микропроцессорных устройств при кратковременных провалах напряжения.
В системах освещения реле D63t продлевает срок службы ламп накаливания и светодиодных светильников. При перенапряжении срок службы ламп сокращается в 2–3 раза, а при пониженном напряжении падает световой поток. Устройство отключает нагрузку при выходе напряжения за пределы 190–250 В, предотвращая преждевременный выход из строя осветительных приборов.
Для холодильного оборудования и кондиционеров D63t решает проблему «холодного старта». При пониженном напряжении компрессоры не могут запуститься, что приводит к перегреву обмоток и выходу из строя. Реле блокирует подачу питания до восстановления напряжения до безопасного уровня (обычно 200–220 В), исключая аварийные режимы работы.
В сельском хозяйстве и на удаленных объектах D63t защищает оборудование от нестабильного напряжения, характерного для сетей с длинными линиями электропередач. Устройство настраивается на индивидуальные пороги срабатывания, что позволяет адаптировать его к специфике местных сетей. Например, в районах с частыми провалами напряжения нижний порог можно установить на уровне 180 В, а верхний – 250 В, обеспечивая баланс между защитой и непрерывностью работы.
Основные технические характеристики реле D63t и их влияние на выбор
Реле напряжения D63t рассчитано на номинальный ток 63 А, что определяет его применимость в сетях с нагрузкой до 13,8 кВт при напряжении 220 В. Превышение этого значения приводит к перегреву контактов и снижению ресурса устройства. Для трехфазных систем (380 В) допустимая мощность достигает 41,5 кВт, но требует равномерного распределения нагрузки по фазам. При выборе важно учитывать не только суммарную мощность, но и пусковые токи оборудования – например, электродвигателей, которые могут в 5–7 раз превышать номинальные значения.
Диапазон рабочего напряжения D63t составляет 160–265 В для однофазных сетей и 280–460 В для трехфазных. Нижний порог (160 В) защищает оборудование от пониженного напряжения, вызывающего перегрев обмоток двигателей, а верхний (265 В) предотвращает повреждение электроники из-за перенапряжений. В регионах с нестабильным электроснабжением рекомендуется настраивать реле на более узкий диапазон, например 180–250 В, чтобы исключить ложные срабатывания при кратковременных скачках.
Время срабатывания реле при отклонении напряжения за пределы установленных значений – 0,1 с. Эта характеристика критична для защиты чувствительного оборудования, такого как серверы или медицинские приборы, где даже кратковременные перепады могут привести к сбоям. Однако для насосов или холодильников, где допустимы задержки до 0,5 с, можно использовать модели с регулируемой задержкой включения, чтобы избежать частых отключений при незначительных колебаниях сети.
Точность измерения напряжения у D63t составляет ±1%, что обеспечивает надежную работу в сетях с высокими требованиями к стабильности. Для сравнения: бюджетные аналоги имеют погрешность до ±5%, что может приводить к ложным срабатываниям или, наоборот, несрабатыванию при реальной угрозе. В системах с критически важной нагрузкой, например, в лабораториях или производственных линиях, такая точность позволяет минимизировать риски повреждения оборудования.
Реле поддерживает настройку гистерезиса в пределах 2–20 В, что предотвращает «дребезг» контактов при колебаниях напряжения на границе допустимых значений. Например, при установке верхнего порога 250 В и гистерезиса 10 В реле отключится при 250 В, но включится только при снижении напряжения до 240 В. Это особенно актуально для сетей с частыми, но незначительными скачками, где постоянные переключения могут сократить срок службы контактов.
Максимальная потребляемая мощность реле – 3 Вт, что делает его энергоэффективным даже при длительной эксплуатации. Однако при установке в щитах с большим количеством устройств стоит учитывать суммарное тепловыделение. D63t имеет степень защиты IP20, что ограничивает его использование в помещениях с повышенной влажностью или пылью. Для уличных или подвальных щитов рекомендуется выбирать модели с IP44 или выше, либо устанавливать реле в защитных корпусах.
Как правильно подключить реле D63t к однофазной и трехфазной сети
Для подключения реле D63t к однофазной сети используйте клеммы L (фаза) и N (ноль). Входное напряжение подается на эти контакты, а нагрузка подключается к выходным клеммам 1 и 2. Убедитесь, что сечение проводов соответствует току нагрузки: для 63 А рекомендуется кабель не менее 10 мм². Перед включением проверьте правильность подсоединения тестером – фаза должна идти через реле, а не напрямую к потребителю. При монтаже соблюдайте полярность: неправильное подключение нейтрали может привести к ложным срабатываниям или повреждению устройства.
В трехфазной сети реле D63t подключается через три фазных провода (L1, L2, L3) и нейтраль (N), если она присутствует в схеме. Входные клеммы L1, L2, L3 соединяются с соответствующими фазами сети, а выходные 1, 2, 3 – с нагрузкой. Для корректной работы реле требуется симметричная нагрузка или использование дополнительного модуля контроля фаз при несимметрии. При токе свыше 40 А применяйте внешние трансформаторы тока с коэффициентом 50/5 или 100/5 в зависимости от мощности системы. Не подключайте нейтраль к выходным клеммам – это нарушит алгоритм защиты.
После монтажа настройте параметры срабатывания: верхний и нижний пороги напряжения (например, 250 В и 180 В для однофазной сети), время задержки включения (3–10 с) и отключения (0,1–10 с). Для трехфазных систем дополнительно установите контроль обрыва фазы и чередования. Проверьте работоспособность, искусственно создав перенапряжение или понижение напряжения с помощью ЛАТРа. Не используйте реле без заземления корпуса – это снижает безопасность эксплуатации.
Типовые схемы защиты оборудования с использованием D63t
Реле напряжения D63t применяется для защиты однофазного оборудования с током до 63 А от скачков и провалов напряжения. Базовая схема подключения предусматривает последовательное соединение реле с нагрузкой: фазный провод проходит через клеммы L и T, а нейтраль подключается напрямую. Пороговые значения напряжения настраиваются в диапазоне 160–260 В с шагом 1 В, время задержки срабатывания – от 0,1 до 10 секунд. Такая конфигурация защищает холодильники, насосы и системы освещения от кратковременных колебаний, предотвращая ложные отключения.
Для трехфазных установок D63t используется в комбинации с контакторами или магнитными пускателями. Реле подключается к одной из фаз для контроля напряжения, а его выходной контакт управляет катушкой контактора, размыкающего цепь при отклонении параметров. Рекомендуется устанавливать порог отключения на 10–15% ниже номинального напряжения сети (например, 190 В для сети 220 В) и задержку 3–5 секунд для фильтрации кратковременных помех. Эта схема эффективна для станков, компрессоров и вентиляционных систем.
В схемах с резервным питанием D63t интегрируется с АВР (автоматическим вводом резерва). Реле контролирует основную сеть и при падении напряжения ниже заданного уровня (например, 180 В) подает сигнал на переключение на резервный источник. Время задержки срабатывания устанавливается минимальным (0,3–0,5 с), чтобы исключить перебои в работе критически важного оборудования, такого как серверы или медицинские приборы. Важно синхронизировать настройки реле с параметрами АВР для предотвращения конфликтов.
Для защиты чувствительной электроники (например, лабораторных приборов или телекоммуникационного оборудования) применяется схема с дополнительным стабилизатором напряжения. D63t подключается после стабилизатора и отключает нагрузку при выходе напряжения за пределы 200–240 В, защищая от перегрузок, не устраняемых стабилизатором. Время задержки срабатывания увеличивается до 1–2 секунд, чтобы избежать ложных отключений при переходных процессах. Такая комбинация обеспечивает двойную защиту: стабилизатор компенсирует колебания, а реле – критические отклонения.
В системах с генераторами D63t используется для контроля качества напряжения на выходе генератора. Реле настраивается на диапазон 210–230 В с задержкой срабатывания 0,5–1 с, чтобы отключать нагрузку при нестабильной работе генератора. Выходной контакт реле управляет контактором, размыкающим цепь при превышении допустимых значений. Это предотвращает повреждение оборудования из-за перенапряжений или несимметрии фаз, характерных для маломощных генераторов.
Для защиты электродвигателей схема дополняется тепловым реле и частотным преобразователем. D63t контролирует напряжение питания и отключает двигатель при провалах ниже 170 В или скачках выше 250 В, предотвращая перегрев обмоток. Время задержки устанавливается в пределах 0,1–0,3 с для быстрого реагирования на аварийные режимы. При использовании с частотником реле настраивается на более узкий диапазон (215–225 В), чтобы исключить влияние гармоник на работу двигателя.
Настройка порогов срабатывания реле D63t для разных видов нагрузки
Реле напряжения D63t позволяет гибко настраивать пороги срабатывания в зависимости от типа подключенной нагрузки. Для чувствительной электроники, такой как серверы или медицинское оборудование, рекомендуется устанавливать верхний порог на уровне 245 В, а нижний – 195 В. Эти значения минимизируют риск повреждения при кратковременных скачках, сохраняя при этом запас для стабильной работы.
Для бытовых приборов (холодильники, стиральные машины) оптимальные пороги составляют 250 В (верхний) и 190 В (нижний). Такая настройка учитывает допустимые отклонения по ГОСТ 29322-2014, где номинальное напряжение 230 В ±10%. При этом реле должно срабатывать с задержкой 0,5–1 с, чтобы исключить ложные отключения при пусковых токах.
Для мощных электродвигателей (насосы, компрессоры) критически важно учитывать пусковые токи. Верхний порог следует увеличить до 260 В, а нижний снизить до 180 В. Задержка срабатывания должна быть не менее 3 с, чтобы избежать отключения при кратковременных провалах напряжения во время запуска. В противном случае возможны ложные срабатывания, ведущие к остановке оборудования.
Осветительные приборы с электронными балластами (светодиодные лампы, люминесцентные светильники) требуют более жестких настроек: верхний порог – 255 В, нижний – 185 В. Превышение этих значений приводит к сокращению срока службы ламп, а провалы ниже 185 В вызывают мерцание или отключение. Задержка срабатывания – 0,3 с, чтобы оперативно реагировать на отклонения.
Для систем отопления с электронными термостатами (котлы, теплые полы) пороги настраиваются в диапазоне 240–195 В. При этом важно синхронизировать настройки реле с допусками, указанными в паспорте оборудования. Например, некоторые котлы допускают работу при 180 В, но при этом снижается эффективность нагрева. В таких случаях нижний порог можно опустить до 175 В, но с обязательной проверкой стабильности работы системы.
В промышленных установках с частотными преобразователями (ЧП) пороги срабатывания зависят от класса точности оборудования. Для ЧП с диапазоном входного напряжения 380 В ±15% реле настраивается на 440 В (верхний) и 320 В (нижний). Задержка срабатывания – 5 с, чтобы исключить влияние переходных процессов. При этом обязательно проверяется совместимость с защитными функциями самого преобразователя.
При настройке реле D63t для смешанной нагрузки (например, офис с компьютерами и кондиционерами) рекомендуется ориентироваться на наиболее чувствительное оборудование. Верхний порог устанавливается на 245 В, нижний – 190 В, а задержка срабатывания – 1 с. Если в сети присутствуют устройства с разными требованиями, целесообразно использовать отдельные реле для каждой группы нагрузок или применить стабилизатор напряжения.

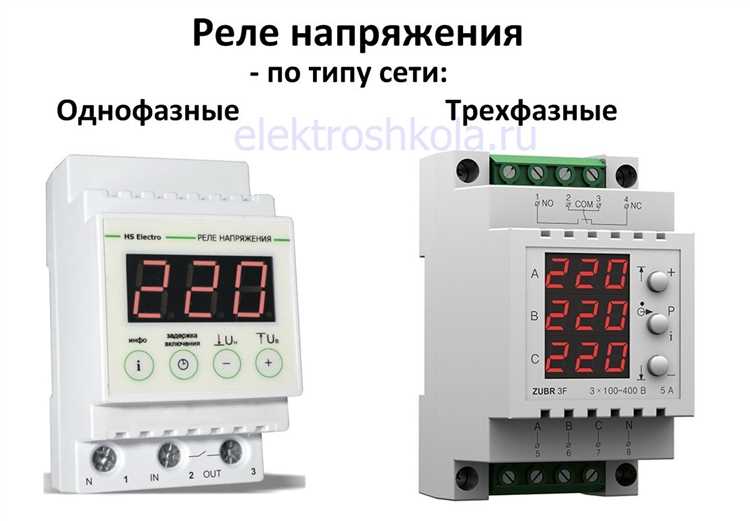

Частые ошибки при установке и эксплуатации реле D63t
Первая распространённая ошибка – неправильный выбор диапазона срабатывания. Реле D63t имеет регулируемые пороги от 160 до 260 В для нижнего предела и от 240 до 280 В для верхнего. Установка значений без учёта реальных колебаний сети приводит к ложным срабатываниям или, наоборот, к отсутствию защиты. Например, при номинальном напряжении 220 В выставление нижнего порога на 200 В в сети с частыми просадками до 190 В вызовет постоянные отключения. Рекомендуется измерять фактическое напряжение в течение суток мультиметром или регистратором, а затем настраивать реле с запасом в 5–10% от минимального и максимального зафиксированных значений.
Игнорирование времени задержки включения – вторая критическая ошибка. Заводская настройка D63t предусматривает задержку в 3 секунды, но пользователи часто увеличивают её до 10–30 секунд, чтобы избежать частых переключений при кратковременных скачках. Однако чрезмерная задержка (свыше 60 секунд) опасна для оборудования: например, холодильники или насосы могут выйти из строя при длительном перенапряжении. Оптимальное значение – 5–15 секунд, в зависимости от типа нагрузки. Для чувствительной электроники (ПК, серверы) лучше использовать отдельное реле с задержкой 3–5 секунд или стабилизатор.
Третья ошибка связана с неправильным подключением. Реле D63t устанавливается в разрыв фазного провода, но некоторые монтажники ошибочно подключают его к нулевому или заземляющему проводнику, что приводит к некорректной работе или повреждению устройства. Также распространена ошибка подключения нагрузки напрямую к реле без промежуточного контактора при мощности свыше 16 А (максимальный ток D63t). В этом случае контакты реле перегреваются и выгорают. Для нагрузок от 2 кВт обязательно использовать контактор соответствующей мощности, а сечение подводящих проводов должно быть не менее 2,5 мм² для медных жил.
