Параметр hFE (коэффициент передачи тока в схеме с общим эмиттером) показывает, во сколько раз ток коллектора биполярного транзистора превышает ток базы. Это ключевая характеристика, определяющая усилительные свойства прибора. На мультиметре hFE измеряется в режиме тестирования транзисторов – обычно обозначается символом hFE или β на переключателе режимов. Типичные значения для маломощных кремниевых транзисторов (например, BC547, 2N3904) лежат в диапазоне 100–400, для мощных (как TIP31) – 20–100. Измерение позволяет быстро оценить исправность транзистора и его соответствие паспортным данным.
Измерение hFE проводится при фиксированном токе базы, который задается внутренней схемой мультиметра. Стандартное значение тока базы для большинства бюджетных моделей – 10 мкА, для профессиональных – 100 мкА. Это означает, что показания hFE будут соответствовать реальным только при работе транзистора в режиме малого сигнала. Для проверки в условиях, близких к рабочим, используйте специализированные тестеры или соберите простую схему с источником тока базы и измерением тока коллектора. Если мультиметр показывает 0 или OL, транзистор либо неисправен, либо неправильно подключен.
Не полагайтесь только на hFE при оценке транзистора. Этот параметр сильно зависит от температуры, тока коллектора и напряжения коллектор-эмиттер. Например, у транзистора 2N2222 hFE может снижаться на 30–50% при увеличении температуры с 25°C до 125°C. Для точной диагностики проверяйте также обратный ток коллектора (ICBO) и напряжение насыщения (VCE(sat)). Если мультиметр не поддерживает измерение hFE, используйте режим проверки диодов для оценки p-n-переходов транзистора – это поможет выявить обрывы или короткие замыкания.

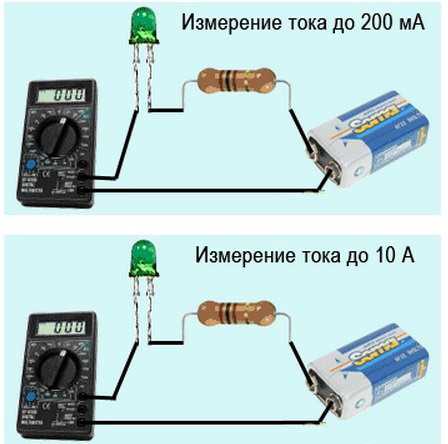

Какие транзисторы можно проверять с помощью hFE на мультиметре

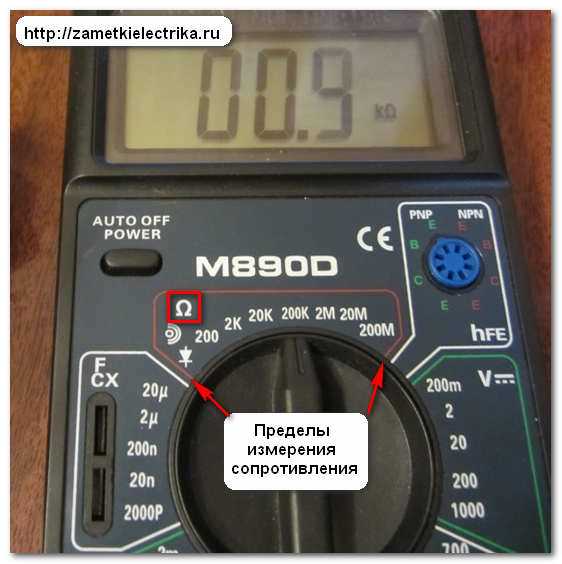

Где на мультиметре находится режим измерения hFE
Режим измерения коэффициента передачи тока hFE (статический коэффициент усиления биполярного транзистора) обычно расположен на отдельном секторе переключателя мультиметра, обозначенном символами «hFE» или «β». На большинстве моделей, таких как DT-830B, M830B или UT33C, этот режим вынесен в отдельную позицию рядом с гнездами для подключения транзисторов. Переключатель нужно установить именно в эту позицию – промежуточные положения (например, в секторе измерения сопротивления или напряжения) не активируют функцию.
На цифровых мультиметрах с автоматическим выбором диапазона (например, AN8008) режим hFE может отсутствовать в явном виде – в таких случаях измерение проводится через функцию тестирования диодов или транзисторов в расширенном меню. Если на приборе нет отдельного сектора hFE, проверьте инструкцию: некоторые модели требуют активации режима через комбинацию кнопок или выбор в подменю «Transistor Test».
Как правильно подключить транзистор к разъёму hFE
Что означают значения hFE и как их интерпретировать
hFE (коэффициент передачи тока базы в схеме с общим эмиттером) показывает, во сколько раз коллекторный ток транзистора превышает ток базы. Например, если hFE=100, это значит, что при токе базы 1 мА коллекторный ток составит 100 мА. Значение зависит от типа транзистора, тока коллектора и температуры: у маломощных кремниевых транзисторов (например, BC547) hFE обычно лежит в диапазоне 100–800, у мощных (например, TIP31) – 20–100. Производители указывают минимальные, типовые и максимальные значения в datasheet, но реальные показатели могут отличаться на ±30% даже в пределах одной партии.
При измерении hFE мультиметром важно учитывать условия теста. Большинство приборов проверяют транзистор при фиксированном токе базы (обычно 10 мкА) и напряжении коллектор-эмиттер (около 2–3 В). Это не отражает реальные рабочие режимы, где hFE может падать при больших токах или высоких температурах. Например, у транзистора 2N3904 hFE при токе коллектора 10 мА составляет 100–300, но при 100 мА снижается до 30–100. Для точной оценки используйте графики зависимости hFE от тока коллектора из datasheet.
Интерпретация значений hFE зависит от задачи. В усилителях слабых сигналов (например, предусилителях) важна линейность и стабильность коэффициента, поэтому выбирают транзисторы с hFE в середине диапазона (например, 200–400 для BC547). В ключевых схемах (импульсных источниках питания) hFE менее критичен, но важен запас по току: транзистор с hFE=50 при токе базы 10 мА обеспечит коллекторный ток 500 мА, чего может не хватить для насыщения. В таких случаях проверяйте hFE при рабочем токе или используйте транзисторы с гарантированным минимальным hFE (например, 2N2222 с hFE≥100 при 150 мА).
Для оценки пригодности транзистора в конкретной схеме сравнивайте измеренное hFE с расчетным. Например, в усилителе с общим эмиттером коэффициент усиления по напряжению примерно равен hFE×(Rк/Rэ), где Rк – сопротивление нагрузки коллектора, Rэ – сопротивление в цепи эмиттера. Если требуется усиление 50, а Rк/Rэ=0,5, то минимально допустимое hFE=100. При измеренном hFE=80 схема не обеспечит нужных параметров, и потребуется замена транзистора или корректировка номиналов резисторов.
Почему hFE может отличаться от паспортных данных транзистора
Паспортные значения hFE (коэффициента передачи тока базы) указываются производителем для идеализированных условий: фиксированного коллекторного тока (обычно 1–10 мА), напряжения коллектор-эмиттер (часто 5–10 В) и температуры (25°C). Реальные схемы редко работают в таких режимах. Например, при токе коллектора 100 мкА hFE может упасть на 30–50% от номинала, а при 1 А – вырасти на 20–40% у некоторых транзисторов, как у 2N3904.
Температура критически влияет на hFE. У кремниевых транзисторов коэффициент растёт на 0,5–1% на каждый градус Цельсия выше 25°C. При 85°C hFE может превышать паспортное значение на 30–60%. У германиевых транзисторов (например, AC128) зависимость обратная: hFE снижается на 0,3–0,7%/°C. Измерения без термостабилизации дают разброс ±20% даже при комнатной температуре.
Разброс параметров внутри партии – неизбежное следствие технологического процесса. Производители указывают минимальное (hFE_min) и типовое (hFE_typ) значения. Например, для BC547B hFE_min = 200, hFE_typ = 330, но реальные экземпляры могут иметь hFE от 180 до 450. В критических схемах (прецизионные усилители, стабилизаторы тока) требуется отбор транзисторов или использование обратной связи для компенсации разброса.
Старение и деградация кристалла снижают hFE со временем. При длительной работе с высокими токами (>50% от Ic_max) или температурой (>125°C) коэффициент может упасть на 10–30% за 1000 часов. У транзисторов с металлическим корпусом (TO-3) деградация медленнее, чем у пластиковых (TO-92). Для оценки износа измеряйте hFE до и после ресурсных испытаний.
Методика измерения hFE в мультиметре часто упрощена. Большинство приборов тестируют транзистор при фиксированном токе базы (обычно 10 мкА) и напряжении коллектор-эмиттер (2–3 В), что не соответствует реальным условиям работы. Например, у транзистора КТ315Б hFE при Ic=1 мА и Uce=5 В может быть 50, а при Ic=10 мА и Uce=1 В – 80. Для точных измерений используйте специализированные тестеры с регулируемыми параметрами.
Влияние схемы включения на hFE недооценивают. В схеме с общим эмиттером hFE максимален, но зависит от сопротивления нагрузки. При Rc=1 кОм и Ic=1 мА hFE может быть на 15–25% ниже, чем при Rc=10 кОм. В схеме с общим коллектором (эмиттерный повторитель) hFE падает до 1/(1+1/hFE), что эквивалентно снижению на 50–80% от паспортного значения.
Производители иногда завышают hFE для маркетинговых целей. Например, китайские аналоги 2N3055 могут иметь hFE=20–70 вместо заявленных 20–70 при Ic=4 А. Для проверки используйте datasheet оригинального производителя (ON Semiconductor, STMicroelectronics) и сравнивайте с измеренными значениями при тех же условиях. При проектировании закладывайте запас по hFE не менее 30% от минимального паспортного значения.
Как проверить исправность транзистора перед измерением hFE
Для биполярных транзисторов структуры n-p-n и p-n-p методика идентична, но полярность подключения щупов меняется на противоположную. Например, у p-n-p транзистора положительный щуп мультиметра подключается к эмиттеру или коллектору, а отрицательный – к базе. Если транзистор исправен, но hFE измеряется некорректно, проверьте его на утечку тока: подайте на коллектор напряжение 5–10 В через резистор 1–10 кОм и измерьте ток коллектора без подачи сигнала на базу. Ток утечки не должен превышать 1 мкА для маломощных транзисторов и 10 мкА для мощных.
Какие ошибки чаще всего допускают при измерении hFE
Вторая ошибка – игнорирование тока базы. hFE зависит от тока коллектора и базы, но многие мультиметры подают фиксированный ток (обычно 10 мкА). Если реальные условия работы транзистора отличаются (например, в усилителе ток базы составляет 1 мА), измеренное значение hFE будет нерелевантным. Для точной оценки используйте специализированные тестеры с регулируемым током или соберите простую схему с резисторами для задания нужных параметров.
Третья проблема – измерение hFE без учёта температуры. Коэффициент усиления транзистора меняется на 0,5–1% на каждый градус Цельсия. Если транзистор нагрет (например, после пайки или работы в схеме), показания будут завышены. Дайте компоненту остыть до комнатной температуры (20–25°C) перед проверкой. Для критичных приложений измеряйте hFE при рабочей температуре, используя термокамеру или термостатированный стенд.
Четвёртая ошибка – использование мультиметра с низким разрешением. Дешёвые приборы часто показывают hFE с шагом 10–50 единиц, что недостаточно для точной настройки схем. Например, разница между hFE=150 и hFE=200 может быть критичной в прецизионных усилителях. Выбирайте мультиметры с разрешением не менее 1 единицы или применяйте метод косвенного измерения через ток коллектора и базы.
Пятая распространённая ошибка – проверка hFE у транзисторов с встроенными резисторами или диодами. Такие компоненты (например, Дарлингтоны или транзисторы с защитными диодами) дают некорректные показания, так как внутренние элементы искажают ток базы. Перед измерением убедитесь, что транзистор не имеет дополнительных элементов, или используйте схему с внешним смещением, исключающую их влияние.
Шестая проблема – пренебрежение калибровкой мультиметра. Со временем контакты разъёма для hFE окисляются или загрязняются, что приводит к заниженным показаниям. Регулярно очищайте разъём спиртом и проверяйте прибор на эталонном транзисторе с известным hFE. Если мультиметр поддерживает калибровку, проводите её согласно инструкции производителя.

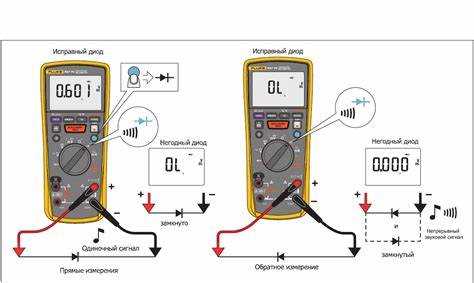

Седьмая ошибка – измерение hFE у транзисторов с повреждённой структурой. Даже если компонент визуально цел, микротрещины или деградация p-n-переходов могут искажать результаты. Перед проверкой hFE убедитесь в исправности транзистора, измерив напряжения на переходах в режиме диода. Если падение напряжения отличается от 0,6–0,7 В для кремниевых или 0,2–0,3 В для германиевых транзисторов, компонент неисправен.
Как использовать hFE для подбора пар транзисторов
Подбор пар транзисторов по hFE критичен в схемах, где требуется симметрия токов или напряжений: дифференциальные усилители, токовые зеркала, выходные каскады усилителей мощности. Разброс hFE даже в пределах одной партии может достигать 50–100%, что приводит к дисбалансу и искажениям. Для точного подбора измерьте hFE каждого транзистора на фиксированном токе коллектора (например, 1 мА или 10 мА) и выберите пары с разницей не более 5–10%. В критических приложениях допустимый разброс сужается до 2–3%.

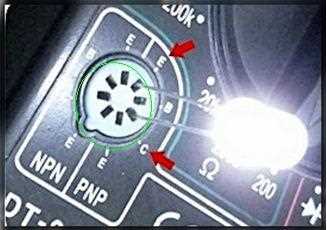

- Подключите транзистор к гнезду hFE на мультиметре, соблюдая цоколёвку (обычно эмиттер – нижнее гнездо, база – среднее, коллектор – верхнее).
- Запишите показания для каждого экземпляра, отмечая температуру окружающей среды – hFE зависит от неё (типовое изменение: +0,5%/°C для кремниевых транзисторов).
- Отсортируйте транзисторы по группам с близкими значениями hFE. Для пар используйте экземпляры из одной группы, избегая крайних значений (например, не сочетайте транзистор с hFE=120 и hFE=250).
В схемах с комплементарными парами (например, NPN+PNP) подбирайте транзисторы не только по hFE, но и по напряжению насыщения коллектор-эмиттер (VCE(sat)). Даже при одинаковом hFE разница в VCE(sat) на 50–100 мВ вызовет асимметрию в выходном сигнале. Для проверки VCE(sat) используйте отдельную схему с фиксированным током базы (например, 1/10 от тока коллектора) и измеряйте падение напряжения между коллектором и эмиттером. Идеальные пары должны иметь hFE и VCE(sat) в пределах ±5% друг от друга.
В каких случаях измерение hFE не даёт полезной информации
Измерение hFE теряет смысл при работе с транзисторами, параметры которых выходят за пределы стандартных условий тестирования мультиметра. Большинство приборов рассчитаны на проверку маломощных биполярных транзисторов (например, серии BC547, 2N3904) при токе коллектора 1–10 мА и напряжении коллектор-эмиттер 2–5 В. Если транзистор мощный (например, TIP31C, IRFZ44N), составной (Дарлингтона, как TIP122) или высоковольтный (MJE13003), hFE, измеренный мультиметром, будет занижен или вовсе некорректен. Для таких случаев требуется специализированный тестер с регулируемым током базы и напряжением питания.
- При проверке транзисторов в ключевом режиме (например, в импульсных источниках питания), где важны скорость переключения и насыщение, а не линейное усиление. hFE в таких схемах может отличаться в десятки раз от паспортного значения из-за нелинейности характеристик.
- Если транзистор работает при токах, близких к предельным (например, 5 А для BD139), hFE резко падает из-за эффекта модуляции ширины базы. Мультиметр не способен воспроизвести такие условия.
- Для транзисторов с внутренней защитой (например, встроенными диодами или резисторами, как в серии BC847C) измеренное hFE будет искажено паразитными элементами.
- При проверке транзисторов в составе сборок (например, пар Дарлингтона в ULN2003) или интегральных схемах (как в операционных усилителях), где hFE зависит от взаимодействия нескольких элементов.
Используйте hFE только для предварительной оценки исправности маломощных транзисторов в линейном режиме. Для точного анализа применяйте осциллограф и нагрузочные тесты.
Чем заменить измерение hFE, если мультиметр его не поддерживает
Если ваш мультиметр не оснащён функцией измерения коэффициента передачи тока (hFE), используйте схему с резисторами и расчёт по закону Ома. Подключите транзистор в режиме усилителя с общим эмиттером: база через резистор 10–100 кОм к источнику напряжения (например, 5 В), эмиттер – на землю, коллектор – через резистор 1–10 кОм к тому же источнику. Измерьте напряжение на коллекторе (VC) и базе (VB), затем рассчитайте ток базы (IB = (VCC – VB)/RB) и ток коллектора (IC = (VCC – VC)/RC). hFE определяется как IC/IB. Для точности выберите RB и RC так, чтобы VC составляло 50–70% от VCC.
Альтернативный метод – использование специализированных тестеров транзисторов, таких как:
- LCR-T4 – портативный прибор с функцией измерения hFE, поддерживает биполярные и полевые транзисторы, стоимость от 1500 рублей.
- Peak Atlas DCA75 – профессиональный анализатор полупроводников, определяет hFE, напряжение насыщения, утечку, цена около 12 000 рублей.
- Самодельный тестер на Arduino – схема на базе ATmega328P с библиотекой
TransistorTester, измеряет hFE с погрешностью ±5%, требует сборки.
Для разовых измерений подойдёт даже простой осциллограф: подайте на базу сигнал малой амплитуды (10–50 мВ) через резистор 10 кОм, а на коллектор – постоянное напряжение через резистор 1 кОм. Сравните амплитуды сигналов на базе и коллекторе – их отношение приближённо равно hFE.
При отсутствии оборудования оцените hFE по даташиту транзистора, но учтите разброс параметров. Например, для КТ315Г hFE указан в диапазоне 30–120, а для BC547B – 200–450. Если требуется точное значение, закажите измерение в радиолаборатории или используйте онлайн-сервисы, где можно арендовать оборудование (например, Electronics-Lab). Для массового тестирования соберите стенд на базе микроконтроллера с АЦП, например STM32, и программно рассчитывайте hFE по токам.
