Раптор – полиуретановое покрытие с высокой стойкостью к механическим повреждениям, ультрафиолету и агрессивным средам. Нанесение его краскопультом требует точной настройки оборудования и соблюдения технологии. В отличие от кисти или валика, распыление позволяет добиться равномерного слоя без подтёков, но только при правильном подборе давления, сопла и техники движения.
Для работы подходит краскопульт с дюзой 1,8–2,5 мм и рабочим давлением 2,5–3,5 бар. Перед началом смешайте компоненты Раптора в пропорции 3:1 (основа к отвердителю) и разбавьте фирменным растворителем до вязкости 18–22 секунды по вискозиметру DIN-4. Использование неподходящего разбавителя или нарушение пропорций приведёт к неравномерному высыханию, шагрени или отслаиванию покрытия.
Подготовка поверхности – ключевой этап. Очистите металл от ржавчины, масел и старой краски, затем обезжирьте антисиликоном. Для лучшей адгезии нанесите кислотный грунт на голый металл или эпоксидный грунт на ранее окрашенные участки. Шлифовка грунта абразивом P400–P600 обеспечит сцепление с Раптором. Пропуск этих шагов сократит срок службы покрытия в 2–3 раза.
Наносите Раптор в 2–3 слоя с межслойной сушкой 10–15 минут при температуре +20°C. Первый слой – тонкий, «туманный», для заполнения микронеровностей. Второй и третий – плотнее, но без избытка материала. Держите краскопульт на расстоянии 25–30 см от поверхности, перемещайте его плавно, без остановок, чтобы избежать наплывов. Полная полимеризация наступает через 24 часа, но эксплуатировать изделие можно уже через 4–6 часов.
Подготовка поверхности перед нанесением Раптора
Очистите поверхность от грязи, масел и ржавчины механическим или химическим способом. Для удаления ржавчины используйте абразивные материалы с зернистостью P80–P120 или преобразователь ржавчины на основе ортофосфорной кислоты. Обезжирьте металл растворителем 646 или антисиликоном, избегая остатков влаги – Раптор несовместим с водой на этапе подготовки. Деревянные и пластиковые детали зашкурьте наждачной бумагой P180–P240, удалите пыль сжатым воздухом или липкой салфеткой. При наличии сколов или трещин зашпаклюйте эпоксидной или полиэфирной шпатлевкой, после высыхания отшлифуйте до гладкого состояния.
Нанесите адгезионный грунт в 1–2 слоя с межслойной сушкой 10–15 минут при температуре +20°C. Для металла подходит кислотный грунт, для пластика – специальный праймер с пометкой «для полимеров». Убедитесь, что грунт полностью высох (время указано на упаковке, обычно 30–60 минут), иначе Раптор не закрепится. Закройте участки, не подлежащие окраске, малярным скотчем и пленкой, избегая нахлестов – Раптор образует толстый слой, который сложно удалить после полимеризации.
Выбор и настройка краскопульта для работы с Раптором
Раптор – двухкомпонентное полиуретановое покрытие с высокой вязкостью, требующее специфических параметров распыления. Для равномерного нанесения подходят краскопульты с гравитационной или сифонной подачей материала, рассчитанные на давление 2,5–4 бара. Оптимальный диаметр сопла – 1,8–2,5 мм: меньший размер затрудняет прохождение материала, больший приводит к неравномерному слою и перерасходу.
Профессионалы рекомендуют модели с регулировкой подачи воздуха и материала: например, Devilbiss GTi Pro Lite, SATAjet 4000 B или Walcom Genesi. Эти аппараты оснащены системой HVLP (High Volume Low Pressure), снижающей туманообразование и обеспечивающей точность нанесения. Для разовых работ подойдет бюджетный вариант – краскопульт с верхним бачком объемом 0,6–1 л, например, Wagner W 550 или аналоги.
Перед началом работы проверьте герметичность соединений и чистоту воздушных каналов. Засоренные фильтры или поврежденные шланги искажают давление, что приводит к дефектам покрытия. Используйте манометр для контроля: на входе в краскопульт давление должно быть на 0,2–0,3 бара выше, чем на выходе из компрессора. Для Раптора стандартное рабочее давление – 3 бара при расходе воздуха 250–300 л/мин.
Настройте факел на горизонтальную или вертикальную форму в зависимости от обрабатываемой поверхности. Для крупных плоскостей (капот, крыша) выбирайте широкий факел (25–30 см), для кромок и мелких деталей – узкий (10–15 см). Подачу материала установите на 3/4 от максимальной: Раптор должен распыляться равномерной струей без брызг и прерываний. Тестовый проход на картонке поможет скорректировать параметры до начала основной работы.
Вязкость Раптора после смешивания с отвердителем составляет 20–25 секунд по вискозиметру DIN4. Если материал слишком густой, разбавьте его фирменным разбавителем U-Pol в пропорции не более 5–10% от общего объема. Превышение этой нормы снижает защитные свойства покрытия. Перед заправкой бачка тщательно перемешайте компоненты в течение 2–3 минут до однородной консистенции.
Очистка краскопульта после работы с Раптором требует особого внимания. Остатки материала быстро полимеризуются, забивая каналы. Сразу после завершения распыления промойте систему растворителем для полиуретана (например, U-Pol Gunwash) под давлением 2 бара. Разберите сопло и иглу, удалите налет мягкой щеткой. Храните краскопульт в разобранном виде, смазав подвижные части силиконовой смазкой.
Для работы с Раптором используйте компрессор с ресивером не менее 50 л и производительностью 300–400 л/мин. Модели с прямым приводом (без ресивера) не обеспечивают стабильного давления, что приводит к неравномерному слою. Установите влагоотделитель и фильтр тонкой очистки: частицы масла или воды в сжатом воздухе вызывают дефекты покрытия – кратеры, шагрень или отслоения.
При выборе краскопульта обратите внимание на материал корпуса и деталей. Алюминиевые модели (например, SATA) легче и устойчивее к коррозии, чем пластиковые. Никелированные иглы и сопла дольше сохраняют геометрию, что важно для точного распыления вязких материалов. Избегайте аппаратов с латунными деталями: они быстро изнашиваются под воздействием агрессивных компонентов Раптора.
Смешивание компонентов Раптора в правильных пропорциях
Базовый состав Раптора включает два компонента: основу (полимерный компонент) и отвердитель. Стандартное соотношение – 3:1 по объёму, где на три части основы приходится одна часть отвердителя. Производитель указывает это на упаковке, но отклонения даже на 5% могут привести к неравномерному высыханию, снижению адгезии или образованию пузырей. Для точного дозирования используйте мерные ёмкости с градуировкой не крупнее 10 мл.
Температура компонентов перед смешиванием должна быть в пределах 18–25°C. При температуре ниже 15°C вязкость основы увеличивается, что затрудняет равномерное перемешивание и может вызвать расслоение. Если материал хранился в холодном помещении, выдержите его при комнатной температуре не менее 4 часов. Отвердитель чувствителен к влаге – открывайте банку только перед непосредственным использованием.
Перемешивание проводите в чистой ёмкости из пластика или нержавеющей стали. Металлические контейнеры с покрытием не подходят: частицы краски могут вступить в реакцию с отвердителем. Время перемешивания – 2–3 минуты при скорости 300–400 об/мин (дрель с насадкой-миксером). Избегайте интенсивного взбалтывания: это приводит к образованию пены, которая сохраняется в покрытии и снижает его прочность.
После смешивания дайте составу отстояться 5–10 минут. Это необходимо для завершения начальной химической реакции и стабилизации вязкости. Готовый материал должен иметь однородную консистенцию без разводов и комков. Если при нанесении краскопультом наблюдаются подтёки или неравномерное распыление, проверьте пропорции: избыток отвердителя ускоряет загустение, а недостаток – замедляет полимеризацию.
Жизнеспособность смешанного Раптора – 4 часа при 20°C. При повышении температуры до 30°C это время сокращается до 2 часов. Не пытайтесь разбавлять загустевший состав растворителем: это нарушает химический баланс и приводит к потере защитных свойств. Остатки материала утилизируйте согласно инструкции производителя – полимеризованный Раптор не подлежит переработке.
Для работы с цветными вариантами Раптора пигмент добавляйте в основу до смешивания с отвердителем. Пропорции пигмента указаны на упаковке: обычно 5–10% от объёма основы. Перемешивайте пигмент отдельно в течение 1 минуты, затем соединяйте с отвердителем. Не используйте пигменты других производителей – это может вызвать несовместимость и расслоение покрытия.

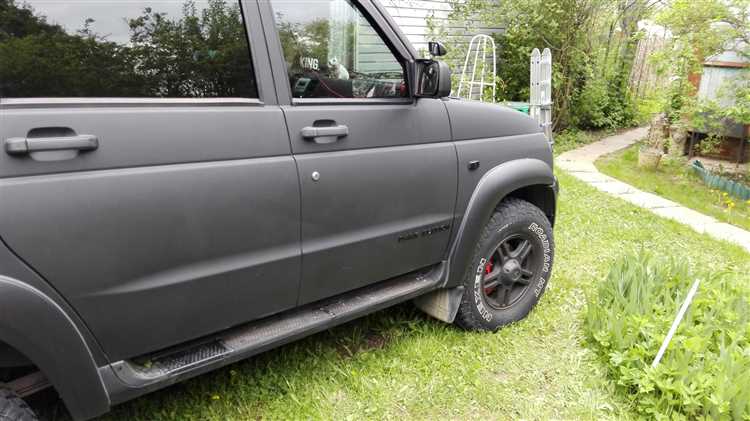

Техника нанесения первого слоя Раптора без подтёков
Первый слой Раптора наносите при давлении 1,5–2 бар на краскопульте с дюзой 1,8–2,2 мм. Держите сопло на расстоянии 30–40 см от поверхности, перемещая инструмент плавными дугообразными движениями без остановок. Скорость перемещения – 0,5–0,7 м/с; при замедлении увеличивается риск локального переувлажнения и образования подтёков. Распыляйте материал тонким «мокрым» слоем, избегая сплошного покрытия – допустимы лёгкие просветы, которые перекроются последующими слоями. Температура воздуха в помещении должна быть 18–25°C, влажность – не выше 60%; при нарушении этих условий Раптор густеет или сохнет слишком быстро, что провоцирует дефекты.
Начинайте нанесение с труднодоступных зон (углы, рёбра, стыки), затем переходите к плоским поверхностям. Если на краях детали образуются капли, сразу же разгоняйте их сухим проходом краскопульта, снизив давление до 1 бар и увеличив расстояние до 50 см. После завершения слоя дайте ему подсохнуть 10–15 минут до стадии «отлипа» – проверяйте пальцем: поверхность должна быть липкой, но не пачкать. При появлении подтёков удаляйте их немедленно безворсовой салфеткой, смоченной в уайт-спирите, затем повторно пройдите проблемный участок тонким слоем.
Особенности сушки и нанесения последующих слоёв
Первый слой «Раптора» сохнет при температуре +20°C не менее 30–40 минут до состояния «на отлип». При +15°C время увеличивается до 1–1,5 часов, а при +10°C – до 2–3 часов. Критическая влажность воздуха – выше 70% – замедляет полимеризацию, провоцируя появление микропузырьков. Используйте гигрометр для контроля: если показатель превышает 65%, включите осушитель или перенесите работы в помещение с принудительной вентиляцией.
Второй слой наносите только после полного исчезновения липкости первого. Проверяйте поверхность тыльной стороной ладони: если покрытие не тянется за кожей, можно продолжать. При нарушении этого правила между слоями образуются воздушные карманы, которые проявятся после окончательной сушки в виде неровностей или отслоений. Для ускорения процесса допускается локальный прогрев ИК-лампой с расстояния 50–60 см, но не более 5 минут за подход.
Толщина каждого слоя не должна превышать 120–150 мкм. Превышение этого значения приводит к неравномерной сушке: верхний слой схватывается быстрее, блокируя выход растворителей из нижних, что вызывает растрескивание или сморщивание покрытия. Используйте гребёнку для контроля толщины мокрого слоя: оптимальное значение – 1,5–2 оборота регулировочного винта краскопульта при давлении 2,5–3 бар.
Межслойная выдержка при нанесении «Раптора» в три слоя составляет 1–1,5 часа при +20°C. Если температура ниже +18°C, увеличьте интервал до 2 часов. Третий слой – финишный – требует особой осторожности: его толщина не должна превышать 100 мкм, иначе снизится адгезия к предыдущим слоям. Наносите его перпендикулярно направлению второго слоя для равномерного распределения текстуры.
После нанесения последнего слоя полная полимеризация занимает 24 часа при +20°C и влажности 50%. В течение первых 6 часов избегайте контакта с водой, пылью и механических воздействий: покрытие остаётся уязвимым к царапинам и вмятинам. Если работы проводятся на улице, защитите поверхность от дождя полиэтиленовой плёнкой, но не плотно – оставьте зазор 10–15 см для циркуляции воздуха.
Принудительная сушка допускается через 12 часов после нанесения последнего слоя. Температура в камере не должна превышать +60°C, иначе покрытие пожелтеет или покроется микротрещинами. Время сушки сокращается до 2–3 часов, но только при условии равномерного прогрева всей поверхности. Используйте термометр для контроля: разница температур на разных участках не должна превышать 5°C.
Если после сушки обнаружены дефекты (пропуски, наплывы), исправляйте их не ранее чем через 48 часов. Зашкурьте проблемные зоны абразивом P400–P600, обезжирьте и нанесите локальный слой «Раптора» с последующей сушкой по стандартной схеме. Полное отверждение покрытия наступает через 7 суток: до этого момента избегайте агрессивных моющих средств и абразивных чистящих паст.
Для ускорения сушки в условиях низких температур (+5°C и ниже) используйте катализаторы на основе изоцианатов, добавляя их в пропорции 1–2% от объёма материала. Это сокращает время межслойной выдержки до 40–50 минут, но требует точного соблюдения дозировки: превышение нормы приводит к хрупкости покрытия. Работайте в респираторе с фильтром класса А2В2Е2К2Р3 – пары катализатора токсичны.
Устранение дефектов покраски и финальная обработка
После нанесения Раптора краскопультом на поверхности могут проявиться дефекты: подтёки, шагрень, неравномерный блеск или пылевые включения. Для их устранения используйте абразивную губку P1500–P2000, смоченную в воде с каплей автомобильного шампуня. Аккуратно зашлифуйте проблемные участки круговыми движениями, избегая чрезмерного нажима – Раптор сохнет 24 часа, но полная полимеризация занимает 7 суток. При глубоких подтёках срежьте излишки острым лезвием под углом 45°, затем отшлифуйте и нанесите тонкий слой материала кистью или мини-валиком.
Финальная обработка включает полировку и защиту покрытия. Для матового эффекта используйте полировальную пасту 3M Perfect-It III (артикул 09376) с жёсткой поролоновой насадкой на низких оборотах (800–1200 об/мин). Глянцевые участки доводят составом Farecla G3 (разведение 1:1 с водой) и мягким полировальником. Наносите защитный воск на основе карнаубы (например, Collinite 845) – он заполняет микропоры, отталкивает воду и предотвращает выцветание. Избегайте силиконовых полиролей: они снижают адгезию при последующих ремонтах.
- Проверьте покрытие под разными углами освещения – боковой свет выявляет неровности.
- При обнаружении «рыбьих глаз» (кратеров) протрите поверхность антисиликоновым очистителем (Sikkens PrepSol) и перекрасьте участок.
- Для ускорения полимеризации используйте ИК-сушку (температура не выше 60°C, расстояние 50 см).
- Храните остатки Раптора в герметичной таре при температуре +5…+25°C – срок годности после вскрытия 12 месяцев.
Уход за оборудованием и очистка краскопульта после работы
Остатки состава «Раптор» в краскопульте полимеризуются в течение 10–15 минут, превращаясь в прочную пленку, которую сложно удалить механически. Немедленно после завершения покраски слейте оставшийся материал в отдельную емкость, затем залейте в бачок растворитель S2003 или ацетон (не менее 50 мл) и прокачайте систему на холостом ходу 30–40 секунд. Для моделей с верхним расположением бачка используйте шприц с длинной иглой, чтобы промыть труднодоступные участки под крышкой.
Разберите краскопульт на основные компоненты: сопло, иглу, воздушную головку, бачок и прокладки. Погрузите металлические детали в растворитель на 10–15 минут, затем протрите безворсовой салфеткой, смоченной в том же составе. Для очистки иглы и сопла используйте специальную щетку из нейлона с диаметром ворса 0,1 мм – жесткие металлические инструменты оставляют царапины, ухудшающие распыл. Прокладки из силикона или фторкаучука промывайте только в уайт-спирите, избегая ацетона – он разрушает материал.
- После промывки продуйте все каналы сжатым воздухом под давлением 2–3 бар, начиная с воздушной головки и заканчивая бачком. Убедитесь, что из дюз не выделяются капли растворителя – остатки жидкости приведут к образованию пузырьков при следующем использовании.
- Смажьте иглу и регулировочные механизмы тонким слоем силиконовой смазки WD-40 Specialist или аналогом. Избегайте попадания смазки на резиновые уплотнители – это вызовет их набухание и потерю герметичности.
- Храните краскопульт в разобранном виде в чехле из плотной ткани, предварительно обернув металлические части промасленной бумагой. Это предотвратит коррозию при длительном простое.
Если «Раптор» засох в каналах, залейте в бачок смесь из 70% растворителя 646 и 30% диметилсульфоксида (ДМСО) – состав растворяет полиуретановую пленку за 2–3 часа. После обработки промойте систему дважды: сначала чистым растворителем, затем мыльным раствором (10 г хозяйственного мыла на 1 л воды) для нейтрализации остатков ДМСО. Сушите детали при температуре не выше 40°C – перегрев деформирует пластиковые элементы.
Загрузка...
