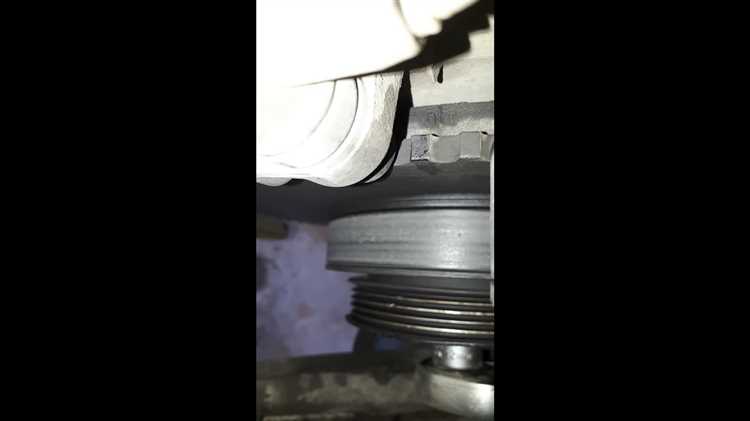

Метка на шкиве коленвала – ключевой ориентир для точной установки фаз газораспределения. Её неправильное определение приводит к сбоям в работе двигателя, потере мощности или даже механическим повреждениям. В большинстве случаев метка представляет собой насечку, точку или риску, нанесённую на внешнюю кромку шкива, но её расположение зависит от модели двигателя. Например, на двигателях ВАЗ-2110 метка выполнена в виде выступа на шкиве, а на Toyota 3S-FE – это небольшое углубление.
Перед началом работ убедитесь, что двигатель остыл, а аккумулятор отключён. Для доступа к шкиву потребуется снять защитный кожух ремня ГРМ (если он есть) и, в некоторых случаях, правое переднее колесо и подкрылок. На автомобилях с поперечным расположением двигателя (например, Volkswagen Golf IV) шкив часто скрыт за генератором или насосом гидроусилителя – их придётся демонтировать. Используйте только качественный инструмент: трещотку с удлинителем, головку на 19 или 22 мм (в зависимости от размера болта шкива) и стопорный ключ для фиксации коленвала.
Первым шагом всегда является вращение коленвала вручную до совмещения метки на шкиве с ответной меткой на крышке ГРМ или блоке цилиндров. На большинстве двигателей это положение соответствует верхней мёртвой точке (ВМТ) первого цилиндра. Если метка не видна, очистите поверхность шкива от грязи и масла – часто она забивается продуктами износа. В сложных случаях (например, на двигателях Honda D-series) метка может быть скрыта под слоем краски или антикоррозийного покрытия – используйте мелкозернистую наждачную бумагу для её выявления.
Для точной проверки используйте стробоскоп или индикатор часового типа. Стробоскоп подключается к высоковольтному проводу первого цилиндра и при работающем двигателе подсвечивает метку, позволяя оценить её положение относительно неподвижной шкалы. Индикатор устанавливается в свечное отверстие первого цилиндра и показывает точное положение поршня. Если метка смещена, это указывает на растяжение ремня ГРМ или износ шестерни коленвала – требуется замена.
Запомните: на дизельных двигателях (например, Mercedes OM611) метки могут быть двойными – одна для ВМТ, другая для момента впрыска. На бензиновых моторах с изменяемыми фазами газораспределения (VVT-i, VANOS) метки на шкиве и распредвале должны совпадать одновременно. Если после всех манипуляций двигатель работает неровно, проверьте совпадение меток на распредвале – ошибка в их установке приводит к аналогичным симптомам.
Какие инструменты понадобятся для поиска метки на шкиве
Первым и основным инструментом станет фонарик с узким лучом или светодиодная лампа на гибком держателе. Метки на шкиве коленвала часто расположены в труднодоступных местах – за ремнями, шлангами или защитными кожухами. Модель с магнитным основанием позволит закрепить её на двигателе, освободив руки. Избегайте фонариков с рассеянным светом: они создают блики на металлических поверхностях, затрудняя идентификацию мелких насечек или точек.
Зеркало на телескопической ручке диаметром 50–70 мм – незаменимый помощник при осмотре шкива снизу или сбоку. Выбирайте модели с регулируемым углом наклона и прочным креплением, чтобы избежать вибрации при работе двигателя. Для лучшего обзора используйте зеркало с подсветкой, если метка скрыта в глубине моторного отсека. Альтернатива – эндоскоп с камерой на 5–10 мм, подключаемый к смартфону, но его применение требует навыков.
Для точного совмещения меток потребуется набор щупов или штангенциркуль с глубиномером. Часто заводские метки представляют собой углубления или выступы размером 0,5–2 мм. Щуп толщиной 0,8–1,2 мм поможет определить их наличие, если визуальный осмотр затруднён. Штангенциркуль пригодится для измерения расстояния между меткой и контрольной точкой на блоке цилиндров, особенно если заводская документация отсутствует.
Маркер по металлу с тонким стержнем (0,5–0,7 мм) и стойкостью к маслам понадобится для временной маркировки. Если оригинальная метка стёрлась или плохо различима, нанесите новую линию на шкив и ответную метку на блоке. Используйте только термостойкие маркеры – обычные смываются при нагреве двигателя. Для проверки стойкости проведите тест на незаметном участке шкива.
Динамометрический ключ с диапазоном 20–150 Н·м нужен не столько для поиска метки, сколько для последующей сборки. Однако в некоторых случаях шкив коленвала крепится болтом с усилием 100–130 Н·м, и его ослабление требует точного инструмента. Применение рожкового ключа или головки без динамометра может привести к срыву резьбы или неравномерному распределению нагрузки, что исказит положение метки.
Стробоскоп для установки зажигания – профессиональный инструмент, который позволит точно определить положение метки при работающем двигателе. Подключите его к высоковольтному проводу первого цилиндра и направьте свет на шкив. Метка начнёт «замирать» в одном положении, что упростит её идентификацию. Для дизельных двигателей используйте стробоскоп с индуктивным датчиком, так как у них нет высоковольтных проводов.
Набор торцевых головок с удлинителями (10–24 мм) и карданным шарниром пригодится для демонтажа защитных кожухов или других элементов, мешающих доступу к шкиву. Обратите внимание на головки с шестигранным профилем – они лучше фиксируются на болтах и не проскальзывают. Для шкивов с нестандартным креплением (например, на некоторых моделях Toyota) может потребоваться специальная головка с внутренним шестигранником или Torx.
Магнитный подъёмник или съёмник шкивов понадобится, если метка скрыта под демпфером или шкив сидит на валу слишком плотно. Магнитный подъёмник с грузоподъёмностью 5–10 кг позволит аккуратно снять шкив без повреждения поверхности. Для шкивов с прессовой посадкой используйте съёмник с тремя лапами и центральным винтом – он равномерно распределяет усилие и предотвращает перекос. Избегайте ударных инструментов: они могут деформировать шкив и сместить метку.
Как правильно установить автомобиль перед проверкой меток
Перед началом работ убедитесь, что автомобиль стоит на ровной горизонтальной поверхности с уклоном не более 2 градусов. Неровности искажают положение двигателя, что приводит к неточному совмещению меток. Для проверки используйте строительный уровень или приложение для смартфона с гироскопом. Если уклон превышает допустимый, подложите под колеса противооткатные упоры или регулируемые подставки.
Переведите рычаг коробки передач в нейтральное положение (для МКПП) или режим «P» (для АКПП). Это исключит случайное проворачивание коленвала при попытке провернуть двигатель вручную. На автомобилях с полным приводом дополнительно задействуйте стояночный тормоз и заблокируйте межосевой дифференциал, если это предусмотрено конструкцией.
Поднимите переднюю часть автомобиля на домкрате и установите на подставки (козлы) в строго обозначенных производителем точках. Для большинства моделей это усиленные участки лонжеронов или специальные проушины. Расстояние от земли до нижней точки поддона картера должно составлять не менее 30 см – этого достаточно для доступа к шкиву коленвала и маховику. Не работайте под автомобилем, поднятым только на домкрате.
Отключите систему зажигания, сняв разъем с катушки или вынув предохранитель топливного насоса. Это предотвратит случайный запуск двигателя при проворачивании коленвала. На дизельных двигателях отсоедините электрический разъем от форсунок или снимите ремень привода ТНВД, если метки проверяются через шкив распредвала.
Проверьте давление в шинах – оно должно соответствовать заводским параметрам (обычно 2.0–2.5 бар для легковых автомобилей). Неравномерное давление вызывает перекос подвески, что влияет на положение двигателя относительно кузова. Зафиксируйте рулевое колесо в положении «прямо», чтобы исключить смещение передней оси при последующих манипуляциях с коленвалом.

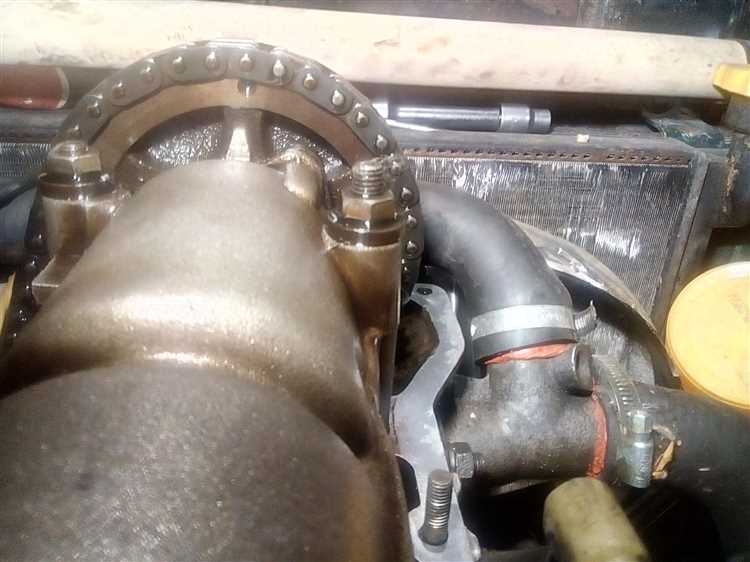

Где искать заводские метки на шкиве коленвала
Заводские метки на шкиве коленвала чаще всего располагаются в трёх ключевых зонах: на внешнем ободе, торцевой части или внутренней поверхности ступицы. На ободе метка обычно выполнена в виде насечки, риски или углубления – её легко обнаружить при визуальном осмотре, особенно если шкив очищен от грязи. У двигателей ВАЗ (например, 2108–2112) метка наносится на лицевую сторону шкива и совмещается с приливом на крышке ГРМ. На иномарках (Toyota, Honda) аналогичные метки могут быть скрыты под защитным кожухом или выполнены в виде цветной точки (красной, белой) на резиновой части демпфера.
Торцевые метки встречаются реже, но характерны для некоторых дизельных двигателей (например, Cummins ISF 2.8) и старых моделей Mercedes-Benz. Они представляют собой выемку или выступ на боковой поверхности шкива, совмещаемые с ответной частью на блоке цилиндров. Внутренние метки – на ступице – типичны для шкивов с демпфером крутильных колебаний (например, у BMW N52). Их проверяют через специальное смотровое отверстие в крышке привода или после частичной разборки.
- На шкивах без демпфера (ВАЗ-классика, УАЗ) метка – это одиночная риска на металлической поверхности, совмещаемая с меткой на передней крышке двигателя.
- У двигателей с ремнём ГРМ (Volkswagen EA888, Renault F4R) метка часто дублируется на зубчатом венце шкива – её ищут напротив датчика положения коленвала.
- На шкивах с поликлиновым ремнём (Ford Duratec, Hyundai G4NA) метка может быть скрыта под шкивом генератора – требуется снятие ремня для доступа.
Как совместить метку шкива с указателем на блоке двигателя
Вращайте коленвал по часовой стрелке ключом на 19 мм за болт шкива, пока метка на демпфере (обычно насечка или точка) не окажется напротив указателя на крышке ГРМ или блоке цилиндров. Для точности используйте фонарик и зеркало – на двигателях ВАЗ-2108–2110 указатель расположен под углом 45° к вертикали, а на K7M (Renault Logan) – в виде треугольного выступа на алюминиевом приливе. Если метка не видна, очистите поверхность шкива от грязи и масла ветошью с бензином.
На дизельных двигателях (например, Cummins ISF 2.8) метка на шкиве коленвала совмещается с риской на нижней части передней крышки при положении поршня первого цилиндра в ВМТ. Проверьте совпадение по щупу через свечное отверстие – он должен свободно входить на 10–12 мм. При несовпадении прокрутите коленвал на полный оборот (360°) и повторите процедуру, избегая обратного вращения, чтобы не нарушить фазы газораспределения.

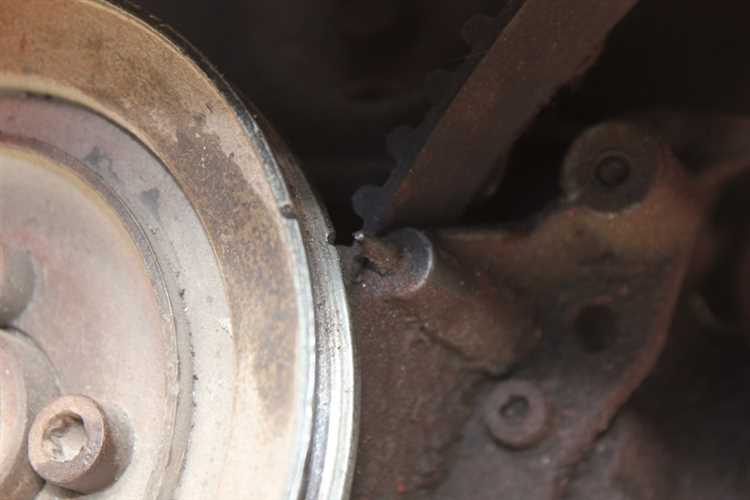

Что делать, если метка на шкиве стёрлась или отсутствует
Первым шагом станет поиск заводской документации двигателя. В техническом руководстве или сервисной книжке производитель указывает точное расположение меток для конкретной модели. Например, для двигателей ВАЗ-2112 метка на шкиве коленвала совпадает с приливом на крышке масляного насоса при положении поршня первого цилиндра в ВМТ. Если документация утеряна, воспользуйтесь онлайн-каталогами или форумами владельцев аналогичных автомобилей – часто там приводят схемы с точными углами и расстояниями.
При отсутствии документации определите положение ВМТ механическим способом. Снимите свечу первого цилиндра и вставьте в отверстие длинный стержень (например, отвёртку). Проворачивайте коленвал ключом за болт шкива до момента, когда стержень перестанет подниматься – это и будет ВМТ. Для дизельных двигателей снимите форсунку и используйте аналогичный метод. Зафиксируйте положение шкива относительно неподвижной части двигателя (например, мелом или маркером на крышке ГРМ), чтобы впоследствии нанести новую метку.
Если шкив заменялся ранее, проверьте его конструкцию на наличие скрытых ориентиров. Некоторые производители (например, Gates или Dayco) наносят метки в виде углублений или выступов на внутренней стороне шкива, которые совпадают с ответными элементами на коленвале. Демонтируйте шкив и осмотрите его под разными углами освещения – иногда метки видны только при определённом наклоне. В крайнем случае измерьте расстояние от края шкива до предполагаемой метки с помощью штангенциркуля, ориентируясь на данные из интернета для вашей модели.
Для точной разметки используйте стробоскоп или индикатор часового типа. Подключите стробоскоп к высоковольтному проводу первого цилиндра и направьте его на шкив при работающем двигателе. Вспышки прибора зафиксируют положение метки на маховике или шкиве относительно неподвижной части. Если метка отсутствует, нанесите её самостоятельно, ориентируясь на момент зажигания, указанный в спецификации (например, 5° до ВМТ для большинства бензиновых двигателей). Для индикатора часового типа закрепите его на блоке цилиндров, а наконечник уприте в поршень через свечное отверстие – максимальное показание укажет ВМТ.
После восстановления метки проверьте её правильность по работе двигателя. Запустите мотор и прослушайте его на предмет детонации или неравномерной работы. Если двигатель работает ровно, а фазы газораспределения совпадают с данными производителя (например, перекрытие клапанов в пределах 0,1–0,3 мм), метка нанесена верно. В противном случае повторите процедуру, скорректировав положение на 1–2 зуба ремня ГРМ в нужную сторону. Для дизелей дополнительно проверьте давление впрыска – неправильная метка может привести к его снижению на 10–15%.
Как проверить правильность совпадения меток с помощью маховика
Для точной проверки совпадения меток коленвала и распредвала через маховик потребуется доступ к смотровому окну на картере сцепления. На большинстве двигателей (например, ВАЗ-2108–2115, Renault K4M, Toyota 3S-FE) окно расположено под резиновой заглушкой с левой стороны блока цилиндров. Снимите заглушку и осмотрите маховик: на его ободе должна быть нанесена риска или метка в виде прорези, треугольника или буквы «T». Убедитесь, что эта метка совпадает с ответной насечкой на картере – обычно это штифт или выступ, расположенный на 12 часов относительно оси коленвала.
Порядок действий при проверке:
- Включите нейтральную передачу и зафиксируйте автомобиль стояночным тормозом.
- Прокрутите коленвал ключом на 17–19 мм за болт шкива по часовой стрелке до появления метки в смотровом окне.
- Сравните положение метки маховика с ответной точкой на картере. Допустимое отклонение – не более 1–2 мм.
- Если метки не совпадают, ослабьте натяжение ремня ГРМ и сместите шкив распредвала до точного совмещения.
На двигателях с цепным приводом (например, BMW M54, Nissan VQ35) метка на маховике может отсутствовать – в этом случае ориентируйтесь на установочные штифты на звездочках распредвалов и коленвала.
При проверке учитывайте особенности конструкции: на некоторых моторах (например, Hyundai G4FC, Kia G4KD) метка маховика видна только при снятом стартере. В таких случаях используйте зеркало или эндоскоп для осмотра. Если метка смещена на ползуба или более, это свидетельствует о растяжении ремня/цепи или износе натяжителя – требуется замена привода ГРМ. После совмещения меток прокрутите коленвал на два полных оборота и повторно проверьте совпадение, чтобы исключить ошибку установки.
Какие ошибки чаще всего допускают при определении меток
Первая и самая распространённая ошибка – игнорирование заводской документации. Многие механики полагаются на визуальный осмотр или опыт, не сверяясь с мануалом. Например, на шкивах двигателей ВАЗ-2110 метка может выглядеть как точка, а на Toyota 3S-FE – как риска с выемкой. Без точного описания из руководства легко перепутать метку с технологическими заусенцами или следами от инструмента.
Вторая ошибка – неправильная установка поршня в ВМТ. Часто метку на шкиве совмещают с указателем на крышке ГРМ, но не проверяют положение поршня первого цилиндра через свечное отверстие. На двигателях с цепным приводом (например, BMW N47) это приводит к смещению фаз на 180°, так как метка на шкиве коленвала может совпадать дважды за цикл.
Использование нештатных инструментов – третья проблема. Лазерные указатели или самодельные приспособления часто дают погрешность из-за вибрации или неточной калибровки. На двигателях с алюминиевыми шкивами (как у Honda D15B) метки стираются, и попытка определить их «на глаз» приводит к ошибке в 2–3 зуба, что критично для систем VVT-i.
Четвёртая ошибка – пренебрежение проверкой натяжителя ремня или цепи. Если натяжитель неисправен, метки могут казаться совмещёнными, но фактически ремень проскочит на зуб. На двигателях Renault K4M это вызывает детонацию, а на дизелях Volkswagen 1.9 TDI – потерю мощности из-за смещения впрыска.
Пятая распространённая ошибка – работа при слабом освещении или без увеличительного стекла. На шкивах с мелкими метками (например, Ford EcoBoost 1.0) риски едва различимы, и их легко спутать с царапинами. Использование фонарика под углом 45° помогает выявить заводские метки, нанесённые лазерной гравировкой.
Шестая ошибка – неучёт износа шкива. На старых двигателях (ЗМЗ-406, УМЗ-421) резиновый демпфер шкива коленвала растрескивается, и метка смещается относительно ступицы. В таких случаях нужно ориентироваться на шпонку или паз на коленвале, а не на внешний обод шкива.
Седьмая ошибка – игнорирование меток на других элементах. На двигателях с балансирными валами (Mitsubishi 4G63) метки на шкиве коленвала должны совпадать с метками на балансирах, иначе возникает вибрация. На V-образных двигателях (например, Audi 4.2 V8) метки на обоих распредвалах должны быть синхронизированы с коленвалом одновременно.
Восьмая ошибка – поспешная сборка после совмещения меток. Часто забывают проверить свободный ход ремня или цепи, что приводит к их перекосу. На двигателях с гидронатяжителями (как у Hyundai G4NA) после установки меток нужно прокрутить коленвал на два оборота и повторно проверить совпадение, чтобы исключить влияние гидравлики.
