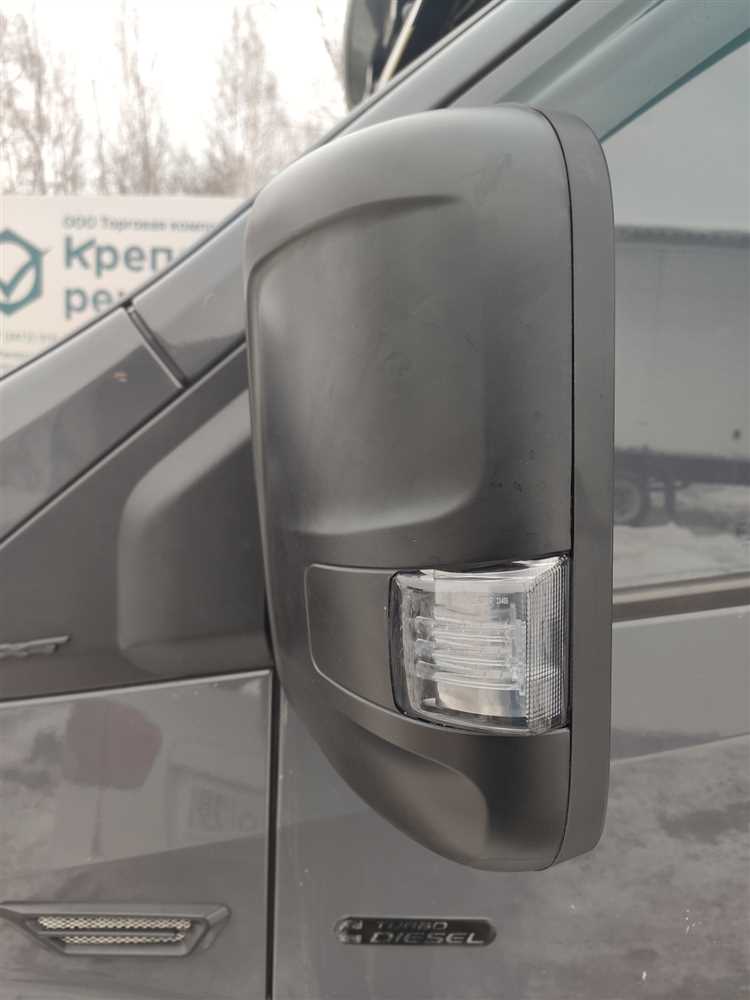

Правильная настройка зеркал на Газели Некст критически важна для безопасности и комфорта вождения. Заводская регулировка часто не учитывает индивидуальные особенности водителя, тип кузова и условия эксплуатации. В этой инструкции рассмотрены ключевые параметры: углы обзора, высота установки и корректировка мертвых зон для стандартных и удлиненных модификаций.
Основные зеркала Газели Некст – левое и правое наружные, а также салонное (если предусмотрено комплектацией). Наружные зеркала регулируются в двух плоскостях: горизонтальной (для контроля боковых зон) и вертикальной (для обзора задней части фургона или бортовой платформы). Для водителей ростом выше 180 см рекомендуется опускать зеркала на 5–7° ниже заводского положения, чтобы исключить «слепую зону» у заднего колеса.
Настройку начинайте с левого зеркала. Сядьте в водительское кресло, пристегнитесь и установите спинку под углом 100–110°. В зеркале должна отображаться задняя кромка кузова (не более 10% площади) и максимально возможная часть дороги сбоку. Для проверки: при движении задним ходом в зеркале должны быть видны задние колеса и пространство за ними на расстоянии не менее 3 метров.
Правое зеркало настраивайте аналогично, но с поправкой на смещение водительского места. В нем должно быть видно не менее 70% боковой дороги и край кузова (для контроля габаритов при маневрах). Если зеркало оснащено широкоугольной вставкой, используйте ее только для дополнительного обзора – основную площадь отводите под стандартный сектор.
Салонное зеркало регулируйте так, чтобы в него полностью попадал задний обзор через стекло. Для фургонов с глухими стенками без заднего стекла установите дополнительное зеркало с креплением на крышу или используйте камеру заднего вида. Проверьте настройку на ходу: при перестроении в соседнем ряду автомобиль должен появляться в зеркале не менее чем за 2 секунды до начала маневра.
После регулировки зафиксируйте зеркала стопорными гайками (момент затяжки – 12–15 Н·м). Для моделей с электроприводом сохраните настройки в памяти, если функция предусмотрена. Повторяйте настройку каждые 3–4 месяца или после смены водителя – вибрации и температурные перепады постепенно сбивают заводские параметры.
Какие инструменты и материалы понадобятся для регулировки зеркал
Для точной настройки зеркал на Газели Некст потребуется минимальный набор инструментов, но каждый из них должен соответствовать специфике конструкции. Основной – ключ на 10 мм (рожковый или накидной), так как большинство крепёжных болтов зеркал имеют именно этот размер. Если болты закисли или прикипели, пригодится головка с трещоткой для увеличения крутящего момента без риска сорвать грани.
WD-40 или аналогичная проникающая смазка необходима для обработки резьбовых соединений перед регулировкой, особенно если автомобиль эксплуатируется в условиях повышенной влажности или реагентов. Наносите состав за 10–15 минут до работы, чтобы он успел размягчить коррозию. Избегайте избыточного распыления – достаточно пары капель на каждый болт.
Для проверки углов обзора после настройки используйте лазерный уровень или строительный угольник. Лазер поможет выставить зеркала симметрично относительно кузова, а угольник – контролировать наклон отражающей поверхности. Если таких инструментов нет, подойдёт линейка с миллиметровой шкалой, но точность будет ниже.
При повреждении зеркального элемента или его креплений запаситесь запасными болтами М6×16 (стандартный размер для Газели Некст) и шайбами под них. Оригинальные детали можно приобрести у дилеров ГАЗ, но подойдут и аналоги от производителей крепежа, например, DIN 933 или ISO 4017. Обратите внимание на класс прочности – не ниже 8.8.
Для защиты рук от острых кромок и грязи используйте перчатки из нитрила или плотной ткани. Они обеспечат надёжный хват при работе с ключами и предотвратят скольжение инструмента. Если зеркала сильно загрязнены, подготовьте мягкую ветошь и спиртовые салфетки для очистки отражающей поверхности – пыль и разводы искажают видимость.
В случае замены зеркального элемента потребуется силиконовый герметик для фиксации стекла в корпусе. Выбирайте состав с высокой адгезией к пластику и металлу, например, Dow Corning 7091 или Permatex 81158. Наносите герметик тонким слоем по периметру, избегая попадания на отражающую поверхность.
Для финальной проверки обзора после регулировки пригодится фонарик с узким лучом. Направьте свет на зеркало с расстояния 1–1,5 метра и оцените, как отражается световой пучок – он должен быть чётким и не искажаться. Если луч расплывается, зеркало деформировано и требует замены.
Как правильно отрегулировать положение зеркал для водителя
Правое боковое зеркало настраивается аналогично, но с поправкой на смещение водительского сиденья. Отклоните корпус вправо, чтобы компенсировать слепую зону, и отрегулируйте зеркало так, чтобы в его левой части был виден край кузова. Важно, чтобы в поле зрения попадал не только асфальт, но и часть обочины или бордюра – это критично при парковке и движении в плотном потоке. Для проверки попросите помощника обойти автомобиль сзади на расстоянии 2–3 метров: его отражение должно появляться в зеркале до того, как он скроется из вашего периферийного зрения.
Внутреннее зеркало заднего вида должно полностью охватывать заднее стекло, не оставляя слепых зон. Отрегулируйте его так, чтобы в центре отражалась средняя стойка кузова, а по краям были видны задние боковые окна. Если зеркало имеет ночной режим, переключите его в дневное положение для максимальной четкости. При движении задним ходом используйте зеркало для контроля расстояния до препятствий, но не полагайтесь на него полностью – всегда поворачивайте голову для проверки слепых зон.
- При регулировке зеркал избегайте наклона головы: положение должно быть естественным, без напряжения шеи.
- После настройки проверьте обзорность, двигаясь задним ходом на пустой площадке – это поможет выявить неучтенные слепые зоны.
- В дождливую погоду или при загрязнении зеркал очищайте их поверхность специальными средствами, чтобы избежать искажений.
- Если зеркала имеют электропривод, используйте кнопки регулировки только при работающем двигателе, чтобы не разрядить аккумулятор.
Для водителей Газели Некст с прицепом или грузом алгоритм настройки меняется. Боковые зеркала должны быть развернуты дальше наружу, чтобы в них отражалась часть прицепа или груза. Внутреннее зеркало в этом случае часто бесполезно, поэтому полагайтесь на боковые и камеру заднего вида, если она установлена. Регулируйте зеркала так, чтобы видеть не менее 1 метра прицепа по бокам – это позволит избежать задевания препятствий при поворотах и перестроениях.
Настройка боковых зеркал для устранения слепых зон
Слепой зоной на Газели Некст считается участок шириной до 1,2 метра вдоль борта автомобиля, не просматриваемый через зеркала и периферийное зрение водителя. Основная проблема возникает при перестроениях на скоростях выше 60 км/ч, когда объекты в этой зоне становятся невидимыми за 2–3 секунды до сближения. Правильная настройка зеркал сокращает слепую зону до 0,3–0,5 метра, что критически важно для маневров в плотном потоке.
Начните с регулировки водительского зеркала. Сядьте в кресло, прижавшись спиной к спинке, и установите зеркало так, чтобы в его правой части была видна кромка кузова Газели – не более 5–7 см. Остальная площадь должна отображать дорогу за автомобилем. Если в зеркале видно больше кузова, слепая зона увеличивается на 30–40%. Для проверки: при движении по прямой в зеркале не должно быть видно соседней полосы, кроме случаев, когда другой автомобиль уже находится на уровне заднего бампера.
Пассажирское зеркало настраивается иначе. Его необходимо развернуть наружу так, чтобы угол обзора захватывал крайний правый участок дороги, но не более 10–15% площади зеркала занимала боковая часть Газели. Оптимальный угол наклона – 15–20 градусов относительно продольной оси автомобиля. Для проверки: при движении по средней полосе в зеркале должна быть видна разметка крайней правой полосы, но не бордюр или обочина. Это позволит отслеживать автомобили, обгоняющие по правой стороне.
Для точной настройки используйте метод «трех точек»:
- Установите автомобиль на ровной площадке, включите стояночный тормоз.
- Попросите помощника встать на расстоянии 3 метра от заднего бампера по центру Газели.
- Регулируйте зеркала до тех пор, пока помощник не будет виден в обоих зеркалах одновременно, но не в салонном зеркале заднего вида.
Этот способ гарантирует минимальное перекрытие зон обзора.
После базовой настройки проведите тест в движении. На скорости 50–60 км/ч выполните плавное перестроение вправо, контролируя зеркала. Если в момент начала маневра в зеркале появляется автомобиль, который до этого не был виден, – зеркало настроено неверно. Повторите регулировку, сместив угол обзора на 2–3 градуса наружу. Для левого зеркала действуйте аналогично, но с поправкой на левостороннее движение.
Особое внимание уделите зеркалам с широкоугольными элементами. На Газели Некст такие зеркала имеют дополнительную секцию с углом обзора до 160 градусов. Настройте основную часть зеркала по стандартной методике, а широкоугольную секцию – так, чтобы в ней отображалась зона непосредственно рядом с бортом. Это позволит видеть колеса прицепа или низкорасположенные объекты (например, мотоциклы) на расстоянии до 1 метра от автомобиля.
Зимой или в дождь настройка зеркал требует корректировки. Из-за налипания снега или брызг угол обзора может сужаться на 10–15%. В таких условиях сместите зеркала на 5 градусов наружу, чтобы компенсировать потерю видимости. После очистки стекол верните исходные настройки. Для проверки используйте статичный объект (столб, дерево): если после проезда мимо него в зеркале видна только половина объекта, регулировка выполнена правильно.
Запомните: даже идеально настроенные зеркала не исключают необходимость поворота головы при перестроениях. Перед началом маневра всегда проверяйте слепую зону визуально, особенно на скоростях выше 70 км/ч. На Газели Некст с высокой посадкой водителя угол обзора через окна ограничен, поэтому зеркала становятся основным инструментом контроля ситуации вокруг автомобиля.
Корректировка зеркал при перевозке грузов разного объема
Перевозка грузов на Газели Некст требует точной настройки зеркал в зависимости от габаритов и формы загруженного материала. Для стандартных европаллет (1200×800 мм) боковые зеркала выставляются так, чтобы в нижней части отражалась кромка груза на расстоянии 2–3 метра от заднего борта. Это позволяет контролировать смещение груза при маневрах и избегать задевания соседних машин.
При транспортировке длинномерных материалов (до 6 метров) зеркала разворачивают наружу на 10–15 градусов, чтобы компенсировать сужение обзора из-за выступающего груза. Внутреннее зеркало регулируется для захвата задней кромки груза – если она не видна, увеличивают угол наклона зеркала вниз на 5–7 градусов. Для грузов свыше 6 метров используют дополнительные зеркала-расширители или камеры.
Для объемных, но низких грузов (например, мебели или бытовой техники) боковые зеркала опускают вниз до уровня, при котором в отражении видна верхняя часть колес задней оси. Это предотвращает «слепые зоны» под грузом и позволяет вовремя заметить препятствия на дороге. Внутреннее зеркало настраивают на максимальный угол вверх, чтобы видеть сигналы светофоров и дорожные знаки.
При перевозке сыпучих материалов (песок, щебень) зеркала фиксируют в положении, при котором в отражении видна не только кромка кузова, но и 20–30 см пространства над ней. Это необходимо для контроля возможного высыпания груза. Если кузов загружен неравномерно, зеркало со стороны более высокого борта наклоняют на 3–5 градусов вниз для компенсации смещения обзора.
Для грузов с нестандартной геометрией (например, строительные конструкции с выступающими элементами) зеркала настраивают индивидуально. Боковое зеркало со стороны выступа регулируют так, чтобы в отражении был виден край выступа плюс 50 см свободного пространства. Внутреннее зеркало смещают в сторону, противоположную выступу, для расширения обзора.
После каждой корректировки зеркал проверяют обзорность на ходу. На скорости до 40 км/ч в зеркалах должны быть видны задние колеса и 1,5–2 метра дороги за ними. При движении задним ходом зеркала опускают ниже, чтобы видеть бордюры или препятствия на расстоянии 0,5–1 метра от бампера.
В темное время суток или при плохой видимости зеркала дополнительно наклоняют вниз на 2–3 градуса, чтобы уменьшить блики от фар встречных машин. Для грузов с отражающими поверхностями (металл, стекло) угол зеркал корректируют так, чтобы минимизировать ослепление водителя собственным грузом.

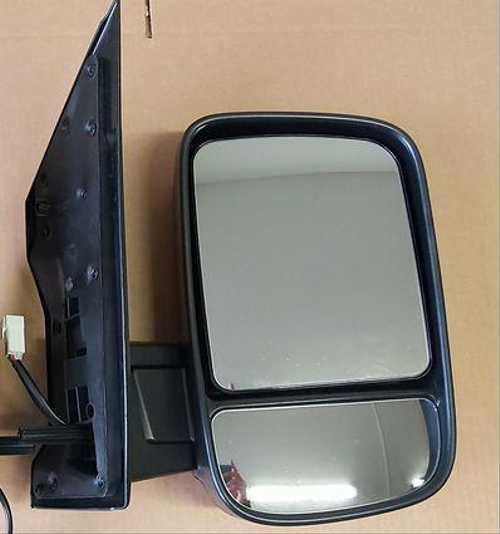

Проверка работоспособности электрорегулировки зеркал
Перед началом диагностики убедитесь, что аккумулятор автомобиля заряжен не менее чем на 12,4 В – низкое напряжение искажает результаты проверки. Включите зажигание (двигатель запускать не требуется) и переведите переключатель регулировки зеркал в положение «левое» или «правое». Нажмите на джойстик управления в четырех направлениях: вверх, вниз, влево, вправо. Зеркало должно плавно перемещаться без рывков, задержек или посторонних звуков. Если движение отсутствует или слышен треск, проверьте предохранитель F27 (10 А) в монтажном блоке – он отвечает за цепь электрорегулировки.
Для проверки электродвигателей зеркал отсоедините разъем от блока управления (расположен под обшивкой двери водителя). С помощью мультиметра измерьте сопротивление между контактами разъема: для исправного мотора оно должно составлять 8–12 Ом. Подайте напряжение 12 В напрямую на контакты двигателя – зеркало обязано перемещаться в соответствующем направлении. Если реакции нет, замените привод. Обратите внимание на состояние проводки: окисленные контакты или перетертые провода – частая причина неисправностей.
Проверьте работу концевиков, ограничивающих ход зеркала. При достижении крайнего положения двигатель должен отключаться автоматически. Если зеркало продолжает давить на упор, а мотор гудит, замените концевик или блок управления. Для этого снимите зеркальный элемент, отжав фиксаторы по периметру, и осмотрите механизм. Контакты концевика должны быть чистыми, без следов коррозии.
В случае некорректной работы только одного направления (например, зеркало движется только вверх-вниз) проверьте сигналы на разъеме блока управления. Подключите мультиметр в режиме измерения постоянного напряжения (20 В) к соответствующим контактам: при нажатии на джойстик должно появляться напряжение 12 В. Если сигнал отсутствует, неисправен либо джойстик, либо блок управления. Для замены джойстика снимите облицовку двери, отсоедините разъем и установите новый.
После устранения неисправности отрегулируйте зеркала заново. Установите их так, чтобы в нижнем углу отражалась часть кузова, а в верхнем – горизонт. Проверьте видимость «слепых зон» при перестроении: зеркало должно захватывать область не менее 1,5 м позади автомобиля. Если после ремонта зеркало не фиксируется в заданном положении, смажьте механизм силиконовой смазкой или замените пружинные фиксаторы.
Типичные ошибки при настройке и способы их исправления
Первая распространённая ошибка – неправильный угол наклона зеркал. Водители часто выставляют их так, чтобы видеть только боковую часть кузова, игнорируя мёртвую зону. На Газели Некст зеркало должно захватывать 2–3 метра дороги позади и сбоку, а также крайний правый или левый габарит автомобиля. Для корректировки сядьте в кресло, прислонитесь к двери и отрегулируйте зеркало до появления в нём края заднего колеса. Если видна только дверь – угол слишком крутой.
Вторая ошибка – пренебрежение настройкой нижнего сектора зеркал с широкоугольной вставкой. Многие ограничиваются регулировкой верхней части, забывая, что нижний сектор компенсирует слепую зону под зеркалом. Настройте его так, чтобы в нём отображалась дорога на расстоянии 1–1,5 метра от борта, а не асфальт под колёсами. Проверьте результат, проехав задним ходом: в нижнем секторе должны быть видны задние колёса и часть дороги за ними.
Третья проблема – затягивание крепёжных винтов до упора без предварительной регулировки. Зеркала Газели Некст фиксируются тремя болтами М8 с пластиковыми втулками. Если затянуть их сразу, зеркало может сместиться при попытке настройки. Ослабьте болты на 2–3 оборота, выставите нужный угол, затем равномерно затяните, начиная с верхнего крепления. Момент затяжки – 12–15 Н·м, превышение приведёт к трещинам в пластиковом корпусе.
Четвёртая ошибка – настройка зеркал на ходу. Даже на ровной площадке вибрация искажает реальную картину. Регулируйте зеркала только на неподвижном автомобиле, предварительно выровняв колёса. Если после начала движения изображение «плывёт», проверьте крепление кронштейнов: ослабленные болты допускают люфт до 5 мм, что критично для обзорности.
Пятая типичная ошибка – игнорирование разницы в настройке для левого и правого зеркал. Левое зеркало должно захватывать больше пространства сзади (для обгона), правое – шире охватывать обочину (для парковки). Настройте левое так, чтобы в нём отображалось 60% дороги и 40% кузова, правое – 70% дороги и 30% кузова. Используйте метки на асфальте: при правильной настройке в зеркалах должны быть видны линии разметки на расстоянии 5 и 10 метров.
Шестая ошибка – использование зеркал с трещинами или запотеванием. Даже мелкие повреждения искажают перспективу на 15–20%, а конденсат снижает контрастность. Замените зеркальный элемент, если трещина превышает 2 см или запотевание не устраняется после прогрева двигателя в течение 10 минут. Для профилактики обработайте кромки герметиком на основе силикона – это предотвратит попадание влаги внутрь корпуса.
