Если динамик не работает после пайки, проверьте качество соединения под лупой. Частые ошибки: холодная пайка (матовая поверхность припоя), замыкание соседних контактов или повреждение катушки из-за перегрева. В таких случаях требуется повторная зачистка и пайка с новым флюсом.
Какие инструменты и материалы понадобятся для пайки проводов
Паяльник – основной инструмент, мощностью от 25 до 60 Вт. Для тонких проводов динамиков беспроводной колонки оптимален паяльник на 30–40 Вт с тонким жалом (1–2 мм). Избегайте мощных моделей (80 Вт и выше) – они перегревают контакты и могут повредить изоляцию или мелкие компоненты. Керамические нагреватели предпочтительнее спиральных: быстрее выходят на рабочую температуру и стабильнее её держат.
Припой выбирайте с низкой температурой плавления (180–220°C), например, ПОС-61 или аналоги с содержанием свинца не менее 60%. Для бессвинцовых вариантов подойдет Sn96.5Ag3Cu0.5, но его сложнее плавить. Диаметр припоя – 0,5–1 мм: толще – избыток материала, тоньше – неудобно дозировать. Избегайте кислотных флюсов: они вызывают коррозию контактов. Вместо них используйте канифоль или спирто-канифольный флюс (ЛТИ-120).
Кусачки и стриппер – обязательные инструменты для подготовки проводов. Кусачки должны быть острыми, с мелкими зубцами (например, Knipex 70 02 125), чтобы не деформировать жилы при обрезке. Стриппер выбирайте с регулировкой глубины снятия изоляции (0,2–0,8 мм) – это критично для многожильных проводов динамиков, где важно не повредить ни одну жилу. Автоматические модели (типа WS-04A) ускоряют работу, но требуют настройки под конкретный кабель.
Третья рука с лупой или держатель для плат упростят фиксацию проводов при пайке. Модели с магнитными основаниями (например, Neiko 01902) устойчивее пластиковых. Лупа должна давать увеличение 2–4x – большее увеличение сужает поле зрения, меньшее не позволит разглядеть мелкие контакты. Для пайки в труднодоступных местах колонки используйте гибкие держатели с зажимами типа «крокодил».
Термоусадочная трубка диаметром 1,5–3 мм защитит места пайки от короткого замыкания и механических повреждений. Выбирайте трубку с коэффициентом усадки 2:1 или 3:1 (например, KST-2). Для цветной маркировки проводов подойдут трубки разных оттенков. Нагревайте её строительным феном или паяльником с насадкой – открытое пламя деформирует изоляцию. Альтернатива – жидкая изолента (типа Plasti Dip), если пространство ограничено.
Мультиметр с режимом прозвонки (до 200 Ом) и проверки диодов нужен для контроля качества пайки. Перед работой прозвоните провода на обрыв, после – на короткое замыкание между жилами. Для динамиков важна полярность: мультиметр в режиме измерения постоянного напряжения (200 мВ) поможет определить фазировку по щелчку при подключении щупов. Избегайте дешевых моделей с погрешностью выше 1% – они дают ложные срабатывания.
Антистатический браслет или коврик предотвратят повреждение чувствительных компонентов колонки статическим электричеством. Браслет подключайте к заземлению через резистор 1 МОм – это защитит от случайного пробоя. Если заземления нет, используйте антистатический спрей (например, Techspray 1756-10S) для обработки рабочей поверхности. Для очистки контактов от окислов подойдет ластик или специальная резинка для пайки (типа Hakko 599B) – наждачная бумага оставляет абразивные частицы, которые ухудшают контакт.

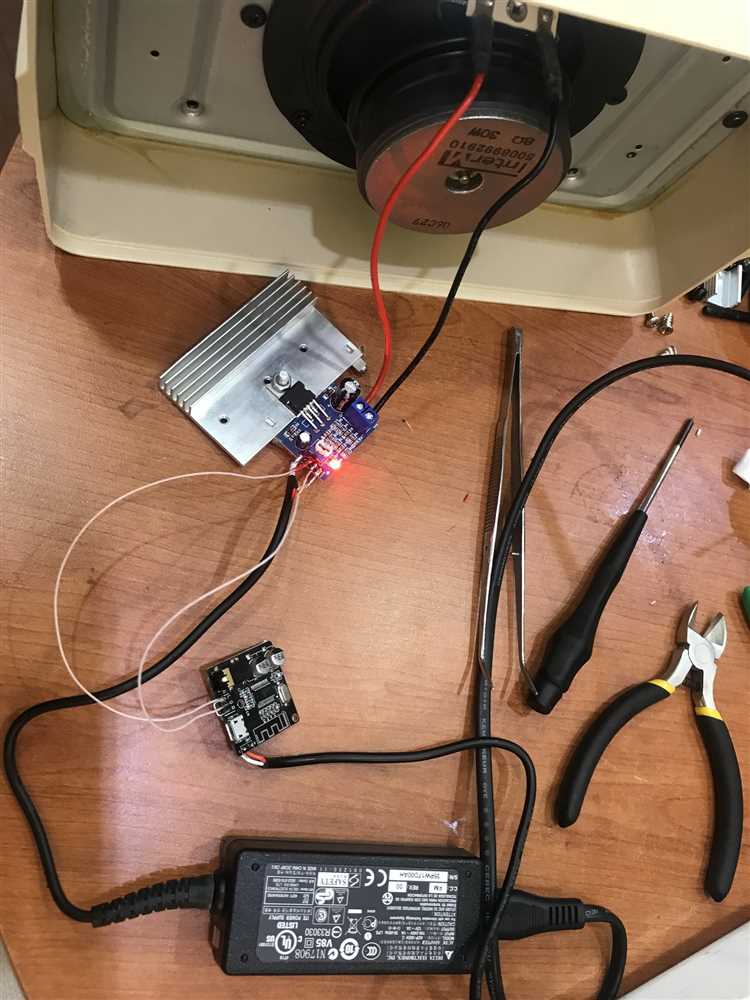

Как подготовить провода и контакты динамика перед пайкой
Перед пайкой очистите провода от изоляции на 3–5 мм, используя стриппер или острый нож. Для многожильных проводов скрутите жилы по часовой стрелке, чтобы избежать распушения. Если провода покрыты лаком (например, в катушках динамиков), удалите его мелкозернистой наждачной бумагой (P400–P600) или кратковременным нагревом паяльником с последующим протиранием спиртом. Окисленные медные провода зачистите до блеска, иначе припой не схватится. Для алюминиевых проводов (редко, но встречаются) используйте специальный флюс для алюминия и паяльник мощностью не менее 60 Вт.
- Обработайте контакты динамика: если они покрыты оксидной пленкой, зачистите их скальпелем или надфилем до металлического блеска. На клеммах с покрытием из никеля или золота достаточно протереть спиртом – механическая зачистка повредит защитный слой.
- Нанесите тонкий слой флюса (канифоль или безотмывочный флюс для электроники) на зачищенные участки проводов и контактов. Избегайте кислотных флюсов – они вызывают коррозию.
- Для лучшей адгезии предварительно облудите провода и контакты: нагрейте паяльником (температура 300–350°C для бессвинцового припоя, 250–300°C для свинцового) и нанесите каплю припоя, равномерно распределяя его по поверхности. Излишки припоя удалите пинцетом.
Как правильно зачистить и залудить провода перед соединением
Зачистка проводов – первый и критически важный этап. Для большинства аудиопроводов, используемых в динамиках беспроводных колонок, оптимальная длина зачищаемого участка составляет 5–7 мм. Превышение этого значения увеличивает риск короткого замыкания, а недостаточная длина ухудшает контакт при пайке. Используйте стриппер с регулировкой глубины резания или острый монтажный нож, но избегайте бокорезов – они часто перекусывают жилы, снижая сечение провода на 10–15%. Для многожильных проводов диаметром 0,1–0,3 мм² (типичных для динамиков) выбирайте инструмент с калиброванными отверстиями, чтобы не повредить отдельные проводники.
После зачистки скрутите жилы по часовой стрелке с усилием, достаточным для уплотнения, но без деформации. Распушенные концы – основная причина некачественной пайки: припой не проникает между жилами, образуя хрупкое соединение. Если провод покрыт лаком (например, в эмалированных катушках динамиков), удалите изоляцию термическим способом – нагрейте конец паяльником до потемнения лака, затем протрите ацетоном или спиртом. Механическая зачистка наждачной бумагой в этом случае неэффективна и оставляет микроцарапины на меди.
Лужение начинайте с прогрева провода паяльником мощностью 25–40 Вт. Для аудиокомпонентов используйте припой ПОС-61 с флюсом на основе канифоли – его температура плавления (183°C) минимально воздействует на изоляцию, а состав обеспечивает чистое соединение без оксидных пленок. Нанесите флюс на зачищенный участок кисточкой или погрузите провод в канифоль на 1–2 секунды. Затем коснитесь паяльником провода, поднесите припой к месту контакта и дайте ему равномерно растечься по жилам. Избыток припоя стряхните легким постукиванием – идеальный слой должен быть тонким, блестящим и полностью покрывать медь.
Для проводов с силиконовой изоляцией (часто встречаются в гибких кабелях колонок) используйте термостойкий флюс или предварительно удалите изоляцию на 1–2 мм больше, чем требуется для пайки. Силикон плавится при 200–250°C и может загрязнить жало паяльника, снижая его теплопроводность. Если изоляция начала деформироваться, немедленно прекратите нагрев и дайте проводу остыть. Альтернативный метод – зачистка с помощью термофена при 300°C с последующим снятием размягченной изоляции пинцетом.
Проверьте качество лужения визуально и тактильно. Правильно залуженный провод должен иметь однородную поверхность без темных пятен (оксидов) или комков припоя. Если жилы не полностью покрыты, повторите процесс с новым нанесением флюса. Избегайте перегрева – при температуре выше 300°C медь начинает окисляться, а изоляция теряет эластичность. Для контроля времени нагрева используйте таймер: оптимальная продолжительность лужения для провода сечением 0,2 мм² – 3–5 секунд.
Завершите подготовку очисткой остатков флюса. Канифольные остатки удаляйте спиртом или специальным очистителем для пайки (например, Flux-Off), протирая провод безворсовой салфеткой. Неиспользованный флюс со временем впитывает влагу и может вызвать коррозию соединения. Для проводов, которые будут изолироваться термоусадкой, оставьте залуженный участок на 1–2 мм длиннее зоны пайки – это предотвратит контакт изоляции с припоем при нагреве трубки.

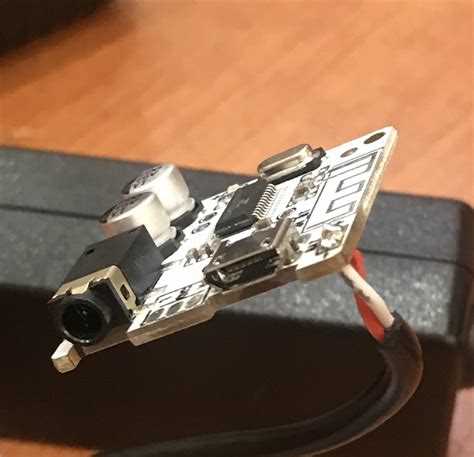

Какую температуру паяльника выбрать для работы с динамиками
Оптимальная температура паяльника для пайки проводов к динамикам беспроводной колонки составляет 300–350°C. Эта температура обеспечивает быстрое плавление припоя без перегрева чувствительных компонентов динамика, таких как катушка или мембрана. Превышение 360°C увеличивает риск повреждения изоляции проводов или деформации пластиковых элементов крепления.
Для динамиков с тонкими проводами (например, 0,1–0,3 мм²) рекомендуется снизить температуру до 280–320°C. Тонкие жилы быстрее нагреваются, и высокая температура может привести к их окислению или обрыву. Используйте паяльник с регулировкой мощности, чтобы точно контролировать нагрев.
При работе с бессвинцовым припоем (например, Sn96.5Ag3Cu0.5) температуру следует увеличить на 20–30°C относительно стандартных значений. Такой припой плавится при 217–220°C, но для качественного смачивания требует более высокой температуры жала. Убедитесь, что паяльник способен поддерживать стабильный нагрев в этом диапазоне.
Динамики с ферритовыми или неодимовыми магнитами менее чувствительны к перегреву, но их катушки из тонкой проволоки (0,05–0,1 мм) могут пострадать при температуре выше 350°C. В таких случаях используйте термостойкий флюс и сократите время пайки до 2–3 секунд. Если жало паяльника слишком горячее, припой будет кипеть, а не растекаться равномерно.
Для пайки к контактным площадкам на гибкой печатной плате динамика (FPC) температура не должна превышать 320°C. Превышение этого значения может привести к отслоению медных дорожек или повреждению адгезивного слоя. Используйте паяльник с тонким жалом (0,5–1 мм) для точечного нагрева и минимизации теплового воздействия на соседние участки.
После пайки проверьте качество соединения: припой должен образовывать гладкую, блестящую поверхность без пористости. Если соединение матовое или зернистое, это указывает на недостаточную температуру или окисление. В таких случаях очистите жало, увеличьте температуру на 10–15°C и повторите пайку, сократив время контакта до 1–2 секунд.
Как избежать перегрева динамика при пайке контактов
Перегрев динамика во время пайки приводит к деформации диффузора, отслоению катушки или повреждению магнитной системы. Критическая температура для большинства динамиков – 150–180°C. Превышение этого порога даже на 10–15 секунд вызывает необратимые изменения в материалах: клей, удерживающий катушку, теряет прочность, а полимерные элементы диффузора становятся хрупкими. Для контроля используйте паяльник с регулировкой температуры (оптимально 280–320°C) и термопару для мониторинга нагрева контактов.
Сократите время пайки до 2–3 секунд на контакт. Для этого:
- Зачистите провода на 3–4 мм и залудите их заранее, чтобы не тратить время на подготовку во время пайки.
- Используйте тонкий припой (0,5–0,8 мм) – он плавится быстрее и требует меньше тепла.
- Прижмите провод к контакту пинцетом, чтобы улучшить теплопередачу и ускорить процесс.
Теплоотвод – обязательная мера при работе с динамиками. Зажмите контакт между губками пинцета или плоскогубцев с медными накладками: металл поглотит избыточное тепло. Альтернатива – прикрепить к контакту алюминиевую фольгу толщиной 0,1–0,2 мм, которая отведет тепло от чувствительных элементов. Не используйте мокрые губки или ткань – резкий перепад температур может повредить керамические компоненты динамика.
После пайки проверьте динамик на отсутствие посторонних шумов и искажений. Подключите его к источнику сигнала с частотой 1 кГц и амплитудой 0,5 В. Если слышны треск или дребезжание, значит, катушка или диффузор деформированы. В этом случае динамик подлежит замене – ремонт перегретого узла экономически нецелесообразен.
Пошаговая техника пайки проводов к клеммам динамика
Перед началом работы подготовьте инструменты: паяльник мощностью 25–40 Вт с тонким жалом (1–2 мм), припой ПОС-61 или аналогичный с флюсом, пинцет с антистатическим покрытием, кусачки, наждачную бумагу (зерно 400–600) и спирт для обезжиривания. Температура жала должна быть в пределах 300–350°C – перегрев повредит клеммы динамика, а недостаточный нагрев приведёт к холодной пайке. Если динамик уже установлен в корпус колонки, зафиксируйте его струбциной или тисками, чтобы избежать вибраций во время пайки.
Зачистите концы проводов на 3–5 мм, сняв изоляцию стриппером или ножом, затем скрутите жилы по часовой стрелке и обработайте их флюсом. Клеммы динамика – обычно это латунные или посеребрённые площадки – зачистите наждачной бумагой до блеска, удалив оксидную плёнку, и протрите спиртом. Нанесите тонкий слой припоя на зачищенные участки проводов и клемм методом лужения: прикоснитесь жалом паяльника к припою, затем к поверхности на 1–2 секунды, распределяя расплав равномерно.
Прижмите провод к клемме динамика пинцетом, чтобы исключить смещение, и прогрейте место контакта жалом паяльника в течение 2–3 секунд. Поднесите припой к стыку провода и клеммы – он должен растечься сам, образуя гладкий мениск без наплывов. Избегайте длительного нагрева: перегрев может отслоить дорожки на динамике или расплавить изоляцию провода. Для проводов сечением более 0,5 мм² используйте припой с большим диаметром (1–1,5 мм) и увеличьте время нагрева до 4 секунд.
После пайки дайте соединению остыть естественным путём 10–15 секунд – принудительное охлаждение (например, воздухом) может вызвать микротрещины в припое. Проверьте качество пайки: соединение должно быть блестящим, без пор и острых выступов. Потяните провод с усилием 0,5–1 кг – если он не отрывается, пайка выполнена правильно. При необходимости заизолируйте место пайки термоусадочной трубкой или изолентой, избегая контакта с подвижными частями динамика.
