Преобразователи напряжения с 24В на 12В – ключевой элемент в системах питания, где требуется согласование уровней напряжения между источником и нагрузкой. Типичные сценарии применения: автомобильные аксессуары, промышленное оборудование, солнечные батареи и системы резервного питания. Выбор устройства зависит от мощности нагрузки, КПД и допустимых пульсаций выходного напряжения. Для большинства задач подходят импульсные преобразователи с диапазоном входного напряжения 18–32В и выходным током до 10А.
Перед подключением проверьте соответствие параметров преобразователя требованиям нагрузки. Например, для питания LED-ленты мощностью 60 Вт (5А при 12В) потребуется преобразователь с запасом по току не менее 20%. Подключение выполняется по схеме: «+24В → вход преобразователя → выход 12В → нагрузка → общий провод (GND)». Обязательно используйте предохранители на входе (например, 10А для 24В) и выходе (5А для 12В), чтобы исключить короткое замыкание.
При монтаже избегайте длинных проводов на выходе 12В – падение напряжения на кабеле сечением 1,5 мм² при токе 5А и длине 3 м составит ~0,5В. Для критичных нагрузок (например, микроконтроллеров) используйте стабилизаторы напряжения после преобразователя. Если преобразователь имеет регулировку выходного напряжения, настройте его под нагрузкой с помощью мультиметра, добиваясь точного значения 12В ±0,2В.
Особое внимание уделите тепловому режиму: при мощности свыше 50 Вт установите преобразователь на радиатор или обеспечьте принудительное охлаждение. Некоторые модели оснащены защитой от перегрева, но превышение допустимой температуры (обычно 70–85°C) сокращает срок службы. Для долговременной работы в условиях вибрации (например, в транспорте) выбирайте преобразователи с гальванической развязкой и креплением на DIN-рейку.

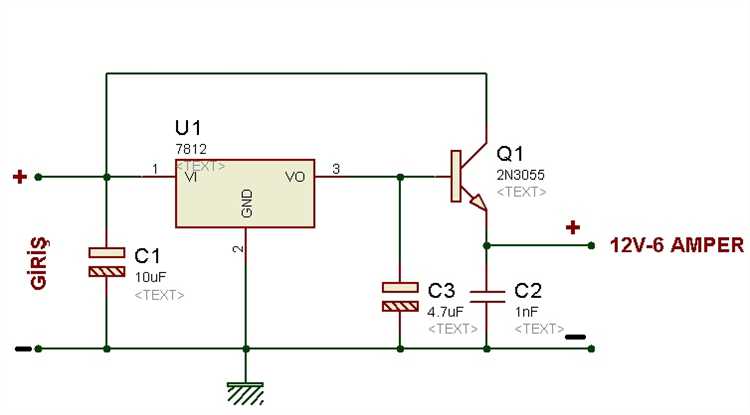

Выбор подходящего преобразователя по мощности и типу нагрузки
Мощность преобразователя – ключевой параметр, определяющий его пригодность для конкретной задачи. Рассчитывайте её как сумму потребляемой мощности всех подключаемых устройств с запасом 20–30%. Например, если нагрузка составляет 60 Вт, выбирайте модель на 75–80 Вт. Превышение номинала на 10–15% допустимо, но работа на пределе сокращает срок службы.
Тип нагрузки делится на активную и реактивную. Активная (лампы накаливания, нагреватели) потребляет мощность без фазовых сдвигов, реактивная (двигатели, компрессоры) – с индуктивной или ёмкостной составляющей. Для последней требуется преобразователь с запасом по току пуска: в 3–5 раз выше номинального. Игнорирование этого приводит к срабатыванию защиты или выходу из строя.
Для импульсных нагрузок (светодиодные драйверы, блоки питания ПК) критичен диапазон входного напряжения. Стандартные DC-DC преобразователи работают в пределах 18–32 В, но модели с расширенным диапазоном (15–36 В) надёжнее при просадках. Проверяйте документацию: некоторые устройства нестабильны при скачках выше 30 В.
- Линейные преобразователи (например, LM2596) подходят для маломощных нагрузок до 3 А. Эффективность – 70–85%, но они просты в настройке и дёшевы.
- Импульсные (на базе TL494, UC3843) выдерживают 5–20 А, КПД – 85–95%. Требуют фильтрации помех, иначе возможны сбои в чувствительной электронике.
- Гибридные (с синхронным выпрямлением) минимизируют потери, но дороже на 30–50%. Оптимальны для нагрузок свыше 100 Вт.
При выборе обращайте внимание на ток короткого замыкания. Модели с защитой от КЗ (например, MP2307) отключаются при превышении тока на 150–200%, но восстанавливаются автоматически. Без защиты – риск возгорания при неисправности нагрузки.
Для автомобильных систем (магнитолы, камеры) выбирайте преобразователи с низким уровнем пульсаций на выходе – не более 100 мВ. Высокие пульсации (свыше 200 мВ) вызывают помехи в аудиосистемах и сбои в цифровых устройствах. Фильтрация LC-цепью снижает их до 30–50 мВ.
Температурный режим эксплуатации – часто недооцениваемый фактор. Преобразователи на 10–15 Вт работают при 0–50°C, мощные (50 Вт+) требуют принудительного охлаждения или радиаторов при температуре выше 40°C. Перегрев на 10°C сокращает срок службы вдвое.
Для долговременной работы под нагрузкой свыше 70% от номинала выбирайте модели с пассивным охлаждением и металлическим корпусом. Активное охлаждение (вентиляторы) увеличивает надёжность, но добавляет шум и зависимость от пыли. В герметичных корпусах используйте преобразователи с теплоотводящими пластинами.
Необходимые инструменты и материалы для монтажа
Клеммные соединители под винт сечением 2,5–4 мм² обеспечат надежный контакт при токе до 20А. Используйте луженую медь – она устойчива к окислению и выдерживает температуру до 105°C. Для силовых проводов берите кабель ПВС 2×2,5 или КГ 2×4 в зависимости от мощности нагрузки. Изоляция должна быть термостойкой (не ниже 90°C) и соответствовать классу гибкости не менее 5.
Паяльная станция с регулировкой температуры от 200 до 400°C и жалом мощностью 60–80Вт пригодится для фиксации мелких контактов на плате преобразователя. Припой используйте бессвинцовый (например, Sn99Ag0,3Cu0,7) с флюсом на основе канифоли. Для защиты от статического электричества работайте в антистатическом браслете, подключенном к заземлению.
Термоусадочные трубки диаметром 6–12 мм с коэффициентом усадки 2:1 или 3:1 закроют места пайки и клеммные соединения. Выбирайте материал с рабочей температурой от -55 до +125°C и устойчивостью к УФ-излучению. Для фиксации проводов в корпусе используйте нейлоновые стяжки шириной 3–5 мм с пределом прочности не менее 18 кг.
Крепежные элементы: саморезы 3×12 мм с потайной головкой для монтажа преобразователя на металлическую поверхность, дюбели 6×30 мм для бетона или кирпича. Для защиты от вибраций подложите резиновые прокладки толщиной 2–3 мм. Если преобразователь устанавливается в автомобиле, используйте герметичные разъемы AMP Superseal 1.5 или аналоги с IP67.
Схема подключения преобразователя к источнику 24В
Перед началом монтажа убедитесь, что преобразователь рассчитан на входное напряжение 24В (±10% для большинства моделей) и имеет достаточную мощность для нагрузки. Подключение выполняется через клеммную колодку: плюсовой провод источника 24В (обычно красный) соединяется с входом +In, минусовой (черный или синий) – с -In. Для стабильной работы используйте провода сечением не менее 1,5 мм² при токе до 5А и 2,5 мм² при токе свыше 5А. Избегайте скруток – применяйте обжимные наконечники или пайку с термоусадкой.
При подключении к аккумуляторной батарее 24В обязательно установите предохранитель на 10–15% выше максимального тока преобразователя. Например, для устройства на 10А используйте предохранитель на 12А, разместив его в разрыве плюсового провода на расстоянии не более 15 см от клеммы батареи. Это защитит цепь от короткого замыкания и перегрузки. Если источник имеет пульсации напряжения (например, генератор), добавьте электролитический конденсатор 1000 мкФ на 35В параллельно входу преобразователя для сглаживания.
Для контроля напряжения подключите вольтметр между входными клеммами преобразователя. Допустимый диапазон входного напряжения указан в технической документации – обычно 21–28В. При выходе за эти пределы преобразователь может отключиться или выйти из строя. Если источник 24В нестабилен, используйте стабилизатор напряжения перед преобразователем или выберите модель с расширенным диапазоном входного напряжения (например, 18–32В).
После подключения проверьте полярность мультиметром в режиме измерения постоянного напряжения. На выходе преобразователя должно быть 12В (±5%) при отсутствии нагрузки. Подключите нагрузку и убедитесь, что напряжение не проседает ниже 11,4В под максимальным током. При обнаружении нагрева корпуса свыше 60°C отключите устройство и проверьте соответствие мощности нагрузки характеристикам преобразователя.

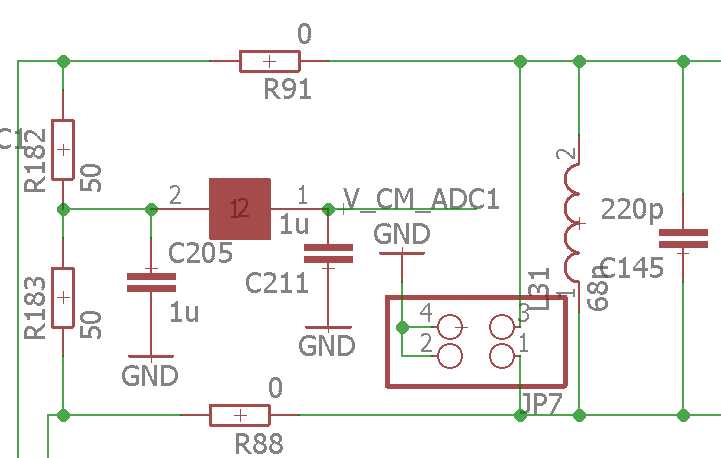

Правильное заземление и защита от короткого замыкания
Заземление преобразователя 24В/12В – критический элемент безопасности, предотвращающий накопление статического электричества и снижающий риск поражения током. Подключайте заземляющий провод (обычно жёлто-зелёный) к клемме PE на корпусе устройства и к шине заземления распределительного щита. Сопротивление заземляющего контура не должно превышать 4 Ом для промышленных установок и 10 Ом для бытовых систем. Используйте медные проводники сечением не менее 4 мм² для токов до 20 А и 6 мм² для больших нагрузок.
Короткое замыкание (КЗ) в цепи 12В может привести к перегреву проводки, возгоранию или выходу из строя преобразователя. Для защиты установите плавкий предохранитель или автоматический выключатель на линии 12В с номиналом, превышающим максимальный ток нагрузки на 20–30%. Например, при нагрузке 10 А выбирайте предохранитель на 12–13 А. Размещайте защитные элементы как можно ближе к выходу преобразователя, чтобы минимизировать незащищённый участок цепи.
- Типы предохранителей для защиты от КЗ:
- Плавкие вставки (быстродействующие, тип F или FF) – для чувствительных нагрузок.
- Автоматические выключатели (тип C или D) – для частых коммутаций.
- Полимерные самовосстанавливающиеся предохранители (PTC) – для временных перегрузок.
- Избегайте использования предохранителей с завышенным номиналом – это сводит защиту к нулю.
Для дополнительной защиты подключите диод обратной полярности (например, 1N5408) параллельно выходу преобразователя. Это предотвратит повреждение устройства при случайном подключении нагрузки в обратной полярности. В системах с высокими пусковыми токами (например, двигатели) используйте твердотельные реле или контакторы с функцией ограничения тока. Проверяйте целостность заземления и защитных элементов каждые 6 месяцев с помощью мегомметра или мультиметра.
В условиях повышенной влажности или агрессивных сред применяйте герметичные клеммные колодки и изолированные наконечники. Заземляющий проводник должен быть защищён от механических повреждений и коррозии – используйте гофрированные трубки или металлорукава. При монтаже в металлических шкафах соединяйте корпус шкафа с шиной заземления отдельным проводником сечением не менее 10 мм². Не объединяйте заземление силовой цепи и сигнальных линий – это может вызвать помехи и ложные срабатывания защиты.
Проверка полярности и напряжения перед первым включением
Перед подачей питания на преобразователь 24В/12В обязательно проверьте соответствие полярности входных и выходных клемм. Ошибка приведет к выходу устройства из строя или возгоранию. Используйте мультиметр в режиме измерения постоянного напряжения (DCV) с диапазоном не менее 50В. Подключите щупы к входным клеммам: красный – к предполагаемому «+», черный – к «-«. Прибор должен показать напряжение в пределах 22–28В. Если значение ниже 21В, преобразователь не запустится или будет работать нестабильно.
Для проверки выходной полярности переведите мультиметр в режим прозвонки диодов или измерения сопротивления. Коснитесь щупами выходных клемм: при правильном подключении сопротивление между «+» и «-» должно стремиться к бесконечности, а при обратной полярности – показывать короткое замыкание. Если прибор не поддерживает прозвонку, используйте режим DCV 20В: при правильной полярности на экране отобразится положительное значение (11–13В), при ошибке – отрицательное.
- Отключите все нагрузки от выходных клемм перед проверкой.
- Не полагайтесь на цветовую маркировку проводов – производители используют разные стандарты.
- Если преобразователь имеет встроенную защиту от переполюсовки, проверьте ее работоспособность, подав напряжение с обратной полярностью на 1–2 секунды: устройство должно остаться исправным.
Измерьте напряжение на выходе без нагрузки. Для преобразователей с регулировкой установите требуемое значение (например, 12В) с помощью подстроечного резистора. Допустимое отклонение – ±0,5В. Если напряжение выходит за пределы 11,5–12,5В, отрегулируйте его или замените устройство. При отсутствии регулировки убедитесь, что выходное напряжение стабильно в пределах 11,8–12,2В – это указывает на исправность внутреннего стабилизатора.
Проверьте пульсации выходного напряжения. Переключите мультиметр в режим ACV (переменное напряжение) с диапазоном 200 мВ. Подключите щупы к выходным клеммам: значение не должно превышать 50 мВ для импульсных преобразователей и 10 мВ для линейных. Высокие пульсации (>100 мВ) свидетельствуют о неисправности фильтрующих конденсаторов или перегрузке.
- Подключите нагрузку мощностью 10–20% от номинальной (например, резистор 10 Ом для преобразователя 12В/10А).
- Повторно измерьте выходное напряжение: падение более чем на 0,3В указывает на недостаточную мощность или неисправность.
- Проверьте температуру корпуса через 5–10 минут работы: нагрев выше 60°C – признак перегрузки или плохого охлаждения.
Если преобразователь имеет гальваническую развязку, убедитесь в ее наличии. Измерьте сопротивление между входной и выходной «землей» мультиметром в режиме 20 МОм: прибор должен показывать бесконечность. Сопротивление менее 1 МОм говорит о пробое изоляции – такое устройство использовать нельзя.
Зафиксируйте результаты проверки: входное напряжение, выходное напряжение без нагрузки и под нагрузкой, пульсации, температура. Эти данные пригодятся при диагностике неисправностей. Если все параметры в норме, подключите нагрузку последовательно, начиная с минимальной мощности, и контролируйте напряжение после каждого шага.

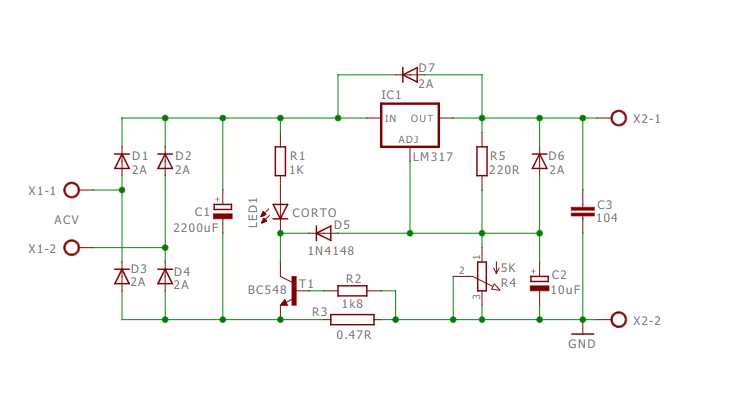

Настройка и тестирование работы преобразователя под нагрузкой
Перед подключением нагрузки проверьте выходное напряжение преобразователя без нагрузки мультиметром. Для модели LM2596 или аналогичных импульсных стабилизаторов допустимое отклонение не должно превышать ±0,2В от номинальных 12В. Если напряжение выходит за эти пределы, отрегулируйте его подстроечным резистором на плате, вращая его по часовой стрелке для увеличения или против – для уменьшения. Измерения проводите на холостом ходу, так как под нагрузкой напряжение может проседать на 0,3–0,5В в зависимости от качества компонентов.
Подключите нагрузку с известным током потребления, например, автомобильную лампу накаливания 12В/55Вт (ток ~4,6А) или резистивный эквивалент. Для проверки стабильности используйте осциллограф: на выходе преобразователя не должно быть высокочастотных пульсаций амплитудой более 50 мВ. Если пульсации превышают норму, установите дополнительный LC-фильтр (дроссель 10–33 мкГн и конденсатор 1000 мкФ/25В) на выходе. При отсутствии осциллографа ориентируйтесь на нагрев компонентов: корпус микросхемы или диодов не должен превышать 60°C при длительной работе.
Тестируйте преобразователь в трех режимах: минимальная нагрузка (10% от номинальной мощности), номинальная нагрузка (50–70%) и максимальная нагрузка (90–100%). Для преобразователя мощностью 100Вт это соответствует токам 0,8А, 4–6А и 7–8А. Замеряйте напряжение на выходе в каждом режиме: просадка более 0,8В при номинальной нагрузке указывает на недостаточную мощность блока питания 24В или неэффективность преобразователя. В таком случае замените источник на модель с запасом по току 20–30% или используйте параллельное подключение двух преобразователей с выравнивающими резисторами 0,1 Ом/5Вт.
Проверьте работу преобразователя при динамической нагрузке, имитируя скачки тока. Подключите нагрузку с импульсным потреблением, например, электродвигатель постоянного тока 12В/3А с ШИМ-регулятором. Наблюдайте за реакцией выходного напряжения: при резком увеличении тока допустимо кратковременное проседание до 11,2В, но восстановление должно происходить за 50–100 мс. Если время восстановления больше, увеличьте емкость выходных конденсаторов до 2200–4700 мкФ или добавьте суперконденсатор 1Ф/16В параллельно нагрузке.
Завершите тестирование проверкой теплового режима. После 30 минут работы под номинальной нагрузкой измерьте температуру ключевых компонентов бесконтактным термометром. Для микросхемы стабилизатора допустимый нагрев – до 85°C, для диодов Шоттки – до 100°C. Если температура выше, установите радиатор с площадью не менее 20 см² на микросхему или замените преобразователь на модель с активным охлаждением. При работе в закрытом корпусе обеспечьте принудительную вентиляцию, так как перегрев снижает КПД и срок службы устройства.
