Сигнализация StarLine A93 поддерживает подключение внешних реле блокировки для повышения уровня защиты автомобиля. Стандартная схема предусматривает использование дополнительного канала 2 (выход AUX2) с программируемой функцией «Блокировка двигателя». Для корректной работы требуется реле с нормально разомкнутыми контактами (NO), рассчитанное на ток не менее 20 А при напряжении 12 В. Рекомендуемые модели: Bosch 0 332 209 150, Hella 4RA 003 580-011 или аналоги с аналогичными характеристиками.
Перед подключением отключите аккумулятор автомобиля. Основной сигнальный провод реле (управляющий контакт 86) подключается к выходу AUX2 на разъеме CN1 блока сигнализации (контакт 12 для версии с 20-контактным разъемом). Питание на обмотку реле (контакт 85) подается от +12 В через предохранитель 10 А. Контакты 30 и 87 реле врезаются в цепь управления стартером, бензонасосом или зажиганием – выбор зависит от типа двигателя и желаемого уровня защиты.
Для настройки функции блокировки войдите в режим программирования StarLine A93 (удерживайте кнопку Valet 6 секунд). Перейдите в меню 2-1 и установите значение 3 («Блокировка двигателя») для канала AUX2. Проверьте работу реле тестовым запуском: при активации охранного режима реле должно размыкать цепь, а при снятии с охраны – восстанавливать соединение. В случае ложных срабатываний отрегулируйте чувствительность датчиков или добавьте диод 1N4007 параллельно обмотке реле для подавления помех.
При подключении к цепи бензонасоса используйте дополнительное реле для разгрузки контактов основного. Для дизельных двигателей блокировку рекомендуется реализовывать через цепь свечей накала или топливного клапана. Избегайте разрыва цепей, критичных для работы ЭБУ – это может привести к ошибкам в системе диагностики. После установки проведите не менее 5 тестовых циклов запуска двигателя в разных режимах работы сигнализации.
Необходимые инструменты и материалы для установки реле
Для корректного подключения реле блокировки к сигнализации StarLine A93 потребуется набор специализированных инструментов. Основной из них – мультиметр с диапазоном измерения напряжения до 20 В и сопротивления до 200 Ом. Он необходим для проверки цепей питания, поиска обрывов и контроля уровня сигнала на управляющих выходах. Дополнительно понадобятся бокорезы с изолированными ручками (длина губок 16–18 мм) и стриппер для снятия изоляции с проводов сечением 0,5–1,5 мм². Для фиксации соединений используйте термоусадочные трубки диаметром 2–4 мм или изоленту на основе ПВХ с шириной ленты 19 мм.
Из расходных материалов критически важны провода с сечением не менее 0,75 мм² для силовых цепей и 0,5 мм² для сигнальных линий. Рекомендуется использовать многожильные медные провода в двойной изоляции (например, ПВХ + силикон) для повышения надежности. Для подключения к штатной проводке автомобиля потребуются ответные разъемы: «мама» типа 250 серии (0,64 мм) для соединения с реле и «папа» типа 175 серии (0,5 мм) для врезки в жгуты сигнализации. Не экономьте на качестве – дешевые аналоги часто имеют плохой контакт и окисляются.
Реле блокировки должно соответствовать спецификациям StarLine A93: номинальное напряжение 12 В, ток коммутации не менее 30 А, количество контактов – 4 или 5 (тип SPDT или DPDT). Оптимальный выбор – реле с герметичным корпусом (например, Hella 4RA 003 551-011 или аналоги). Для монтажа потребуется пластиковый или металлический кронштейн с отверстиями под винты М4, а также крепеж: саморезы 3,5×16 мм и гайки М4 с нейлоновыми вставками для предотвращения самопроизвольного откручивания.
В процессе установки не обойтись без паяльника мощностью 40–60 Вт с тонким жалом (1–1,5 мм) и припоя ПОС-61. Паяные соединения обеспечивают минимальное переходное сопротивление и защиту от вибраций. Для изоляции мест пайки используйте термоусадочные трубки с клеевым слоем (например, 3M FP-301) – они герметизируют соединение и предотвращают попадание влаги. Если пайка невозможна, допускается применение обжимных гильз под сечение провода (0,5–1,5 мм²) с последующей изоляцией термоусадкой.
Для диагностики и настройки понадобятся:
- Тестер цепей (прозвонка) с звуковой индикацией для быстрой проверки соединений.
- Нагрузочная вилка или резистор 10 Ом/25 Вт для тестирования реле под нагрузкой.
- Сканер OBD-II (например, ELM327) для проверки отсутствия ошибок в бортовой сети после подключения.
- Фонарик с магнитным основанием или налобный светодиодный для работы в труднодоступных местах.
Дополнительные материалы, которые могут потребоваться в зависимости от модели автомобиля:
- Гофра диаметром 10–12 мм для защиты проводов от механических повреждений.
- Хомуты пластиковые (100–150 мм) для фиксации жгутов к кузовным элементам.
- Контактная смазка (например, Molykote 111) для обработки разъемов и предотвращения окисления.
- Антикоррозийный спрей (WD-40 Specialist) для защиты металлических крепежных элементов.
При работе с электронными блоками автомобиля используйте антистатический браслет, подключенный к массе, чтобы избежать повреждения микросхем статическим электричеством.

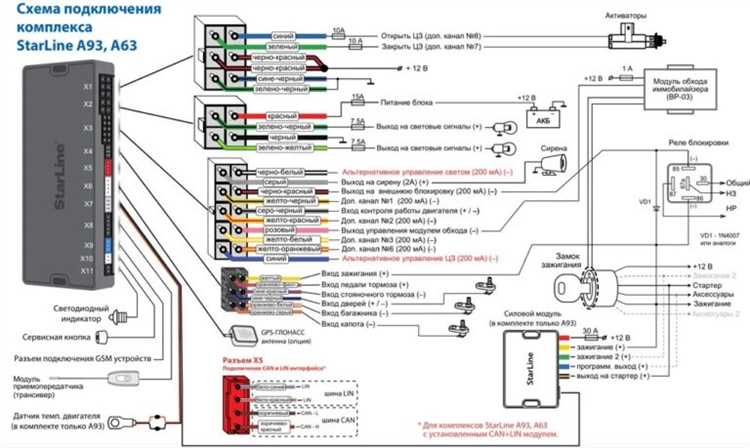

Схема подключения реле блокировки к цепи зажигания
Подключение реле блокировки к цепи зажигания в сигнализации StarLine A93 требует точного соблюдения последовательности и выбора правильных контактов. Основная задача – разорвать цепь управления зажиганием, чтобы предотвратить запуск двигателя при срабатывании охранной системы. Для этого используется нормально разомкнутое (NO) или нормально замкнутое (NC) реле, в зависимости от логики работы сигнализации.
В StarLine A93 для блокировки зажигания задействуется выход IGN1 или IGN2, который управляет реле через слаботочный сигнал. Реле подключается параллельно штатной цепи зажигания: один контакт соединяется с проводом, идущим от замка зажигания, второй – с проводом, ведущим к блоку управления двигателем (ЭБУ). При активации сигнализации реле размыкает цепь, прерывая подачу питания на ЭБУ.
Для реализации схемы потребуется реле с номиналом не менее 30А/12В, чтобы выдерживать токовую нагрузку цепи зажигания. Типовая распиновка реле: 85 и 86 – управляющие контакты (катушка), 30 – общий контакт, 87 – нормально разомкнутый, 87a – нормально замкнутый. В StarLine A93 используется режим открытого коллектора, поэтому управляющий сигнал подается на контакт 85, а 86 подключается к массе.
Перед подключением необходимо определить провод зажигания в жгуте автомобиля. В большинстве случаев это провод красного или желтого цвета с напряжением 12В при включенном зажигании. Для точной идентификации используйте мультиметр: при повороте ключа в положение «Зажигание» на проводе должно появляться напряжение. Отрежьте провод и подключите его к контактам 30 и 87 реле, соблюдая полярность.
Управляющий провод от сигнализации (выход IGN1) подключается к контакту 85 реле. Если используется нормально замкнутое реле (NC), то при отсутствии сигнала от StarLine A93 цепь зажигания остается замкнутой. При активации охраны сигнализация подает массу на 85, реле срабатывает, и цепь размыкается. Для нормально разомкнутого реле (NO) логика обратная: цепь замыкается только при подаче управляющего сигнала.
Перед началом работ отключите аккумулятор автомобиля, сняв клемму «минус». Это исключит короткое замыкание и повреждение электроники. Подготовьте инструменты: мультиметр, паяльник (или обжимные клещи), термоусадочные трубки, изоленту, кусачки, зачистной нож и схему подключения реле для вашей модели сигнализации StarLine A93.
Определите место установки реле. Оптимальные варианты: за приборной панелью, в монтажном блоке или под капотом вблизи управляющих цепей. Реле должно быть защищено от влаги и механических повреждений. Избегайте мест с высокой вибрацией или нагревом (например, рядом с выпускным коллектором).
Найдите управляющий провод сигнализации, отвечающий за блокировку. В StarLine A93 это обычно провод с маркировкой «Блокировка» (цвет: черно-желтый или черно-красный) на разъеме основного блока. Проверьте его мультиметром: при активации режима охраны на проводе должно появляться напряжение +12 В.
Выберите цепь для блокировки. Чаще всего реле врезают в провод питания топливного насоса, катушки зажигания или стартера. Для StarLine A93 рекомендуется блокировать цепь управления форсунками (провод от ЭБУ к форсункам) или цепь зажигания (провод от замка зажигания к катушке). Найдите провод мультиметром, проверив наличие напряжения при включенном зажигании.
Настройка параметров блокировки в меню сигнализации Старлайн А93
В параметре «2-5-3» настройте режим работы блокировки: «Постоянная» (активна всегда при охране) или «Импульсная» (срабатывает только при попытке запуска двигателя). Для предотвращения случайных срабатываний рекомендуется использовать импульсный режим с длительностью сигнала 1–2 секунды. Проверьте настройки в разделе «2-5-4» (Тест блокировки), где можно активировать тестовый режим для проверки цепи без фактического запуска двигателя. Это позволит выявить ошибки подключения до реального использования.
После сохранения параметров протестируйте блокировку в реальных условиях: поставьте систему на охрану, дождитесь активации реле и попытайтесь завести автомобиль. Если двигатель не запускается, а реле щёлкает, настройка выполнена корректно. При сбоях проверьте подключение проводов к реле и основному блоку, а также соответствие выбранных параметров типу используемого реле.

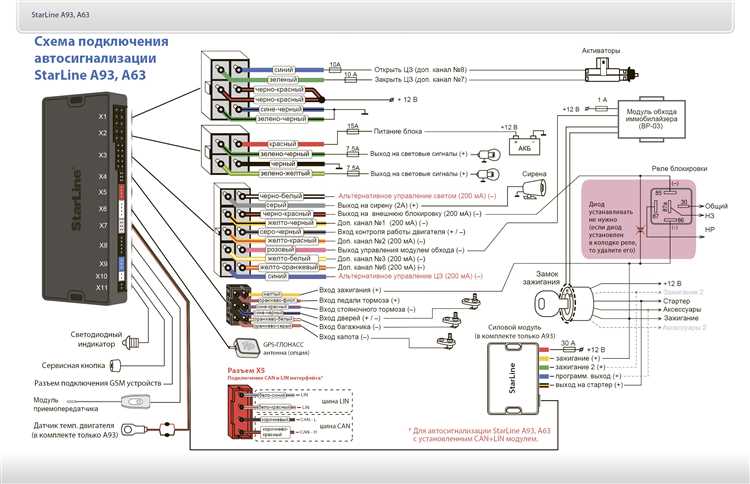

Проверка работоспособности реле после подключения
После подключения реле блокировки к сигнализации StarLine A93 первым шагом проверьте наличие напряжения на управляющем проводе (обычно жёлтый или оранжевый) при активации режима охраны. Используйте мультиметр в режиме измерения постоянного напряжения (DC 20V) – при срабатывании сигнализации на проводе должно появляться напряжение 12В. Если напряжение отсутствует, убедитесь, что выход сигнализации настроен на режим «Блокировка» через меню настроек (пункт 12-15 в инструкции).
Проверьте цепь нагрузки реле: подключите контрольную лампу (12В, 5Вт) между контактами 87 и 85 реле. При активации сигнализации лампа должна загораться, подтверждая исправность обмотки реле. Если лампа не реагирует, замените реле или проверьте целостность проводки от сигнализации до реле. Для реле с нормально замкнутыми контактами (NC) лампа должна гаснуть при срабатывании.
Для проверки силовой части реле подключите нагрузку (например, топливный насос или катушку зажигания) к контактам 30 и 87. При активации охраны цепь должна размыкаться (для режима блокировки) или замыкаться (если реле используется для управления дополнительным оборудованием). Зафиксируйте момент срабатывания по щелчку реле – задержка не должна превышать 0,5 секунды. Если реле не срабатывает, проверьте предохранитель на 10А в цепи питания реле.
Используйте диагностический режим StarLine A93 для проверки работы реле без запуска двигателя. Войдите в режим программирования (удерживайте кнопку Valet 5 секунд), выберите пункт «Диагностика» и активируйте тест выходов. Сигнализация поочерёдно подаст управляющие импульсы на все выходы, включая реле блокировки. Наблюдайте за срабатыванием реле – при исправной цепи оно должно чётко реагировать на каждый импульс.
Проверьте работу реле в реальных условиях: запустите двигатель и активируйте охрану. Двигатель должен заглохнуть через 3–5 секунд (время настраивается в меню сигнализации). Если мотор продолжает работать, отключите питание реле и проверьте сопротивление между контактами 30 и 87 – оно должно стремиться к бесконечности при разомкнутой цепи. При наличии сопротивления замените реле или устраните короткое замыкание в проводке.
Для проверки устойчивости работы реле к помехам подключите параллельно нагрузке конденсатор ёмкостью 1000 мкФ (плюсом к контакту 30). Это исключит ложные срабатывания из-за скачков напряжения в бортовой сети. Повторите тест запуска двигателя – реле должно срабатывать стабильно, без «дребезга» контактов. Если проблема сохраняется, добавьте диод 1N4007 в обратной полярности параллельно обмотке реле для подавления ЭДС самоиндукции.
Завершите проверку осмотром клемм реле и точек подключения на предмет окисления или неплотного контакта. Обработайте соединения контактной смазкой (например, Liqui Moly 3140) и затяните крепёжные винты с усилием 2–3 Н·м. Зафиксируйте реле на штатном месте с помощью пластиковых хомутов, избегая натяжения проводов. Повторите все тесты после сборки – работоспособность реле должна оставаться стабильной при вибрации и перепадах температур.
