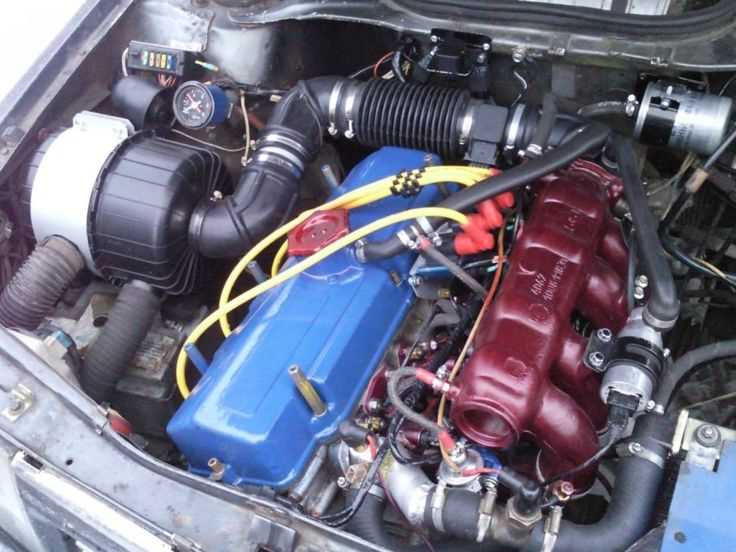

Турбирование ВАЗ 2109 – задача, требующая точного подбора комплектующих и последовательного выполнения работ. Двигатель объёмом 1,5 л (модель 21083) выдерживает давление наддува до 0,5–0,7 бар без серьёзных доработок блока, но при превышении этих значений потребуется усиление поршневой группы. Оптимальный выбор для первого этапа – турбокомпрессор Garrett GT17 или TD04L с интеркулером фронтального типа, так как они обеспечивают баланс между отдачей и надёжностью.
Перед началом работ проверьте состояние мотора: компрессия в цилиндрах должна быть не ниже 11 кг/см², а маслосъёмные колпачки и кольца – исправны. Замените штатный топливный насос на Walbro 255 л/ч или аналог, так как стоковый не справится с возросшим расходом топлива. Форсунки подберите с производительностью 300–360 см³/мин (например, Bosch 0 280 158 022) – этого хватит для мощности до 150 л.с. при давлении 0,6 бар.
Система выпуска требует доработки: замените выпускной коллектор на турбовый (например, от Lada Samara Turbo) или сварите собственный из нержавеющей стали с равными длинами патрубков. Катализатор удалите, установив вместо него пламегаситель или стронгер. Впускной тракт соберите из алюминиевых труб диаметром 50–60 мм с минимальным количеством изгибов – каждый лишний поворот снижает эффективность наддува на 2–3%.
Управление наддувом реализуйте через электронный контроллер (например, MegaSquirt или AEM FIC) или механический wastegate с пружиной на 0,5–0,7 бар. Шланги вакуумной системы замените на армированные силиконовые с внутренним диаметром 4–6 мм – штатные резиновые не выдерживают температуры и давления. Не забудьте о датчике детонации: при турбировании его установка обязательна, иначе риск разрушения двигателя возрастает в разы.
Выбор подходящей турбины и комплектующих для двигателя 2109
Для двигателя ВАЗ 2109 (1.5 л, 8 клапанов) оптимальны турбины с давлением наддува 0.5–0.8 бар. Подходящие модели: Garrett GT17 или TD04L-14T (Mitsubishi), обеспечивающие прирост мощности до 120–140 л.с. без критического увеличения нагрузки на штатные поршни. При выборе учитывайте степень сжатия: для 9.9:1 требуется снижение до 8.5:1 с помощью доработанной ГБЦ или установки поршней с выемками. Турбины с большим диаметром компрессора (например, GT25) потребуют замены коленвала и шатунов из-за высокого крутящего момента на низких оборотах.
Ключевые комплектующие: форсунки от ВАЗ 2112 (1.5 л, 16 клапанов) или Bosch 0 280 158 022 (360 см³/мин), топливный насос Walbro 255 л/ч, интеркулер фронтального типа с площадью 250×150 мм и толщиной 60–70 мм. Для управления наддувом используйте вестгейт с пружиной на 0.6–0.7 бар или электронный контроллер (например, Apexi AVC-R). Штатный выпуск замените на 51-миллиметровый паук 4-2-1 с коллектором под турбину. Масло подавайте через армированный шланг с внутренним диаметром 8 мм, подключенный к штатной магистрали через тройник с обратным клапаном.
Подготовка двигателя и проверка состояния перед установкой турбонаддува
Перед установкой турбины на ВАЗ 2109 двигатель должен пройти комплексную диагностику. Начните с проверки компрессии в цилиндрах – разброс значений не должен превышать 0,5 кг/см² между цилиндрами. При показателях ниже 10 кг/см² требуется капитальный ремонт: замена поршневых колец, расточка цилиндров или установка новых поршней. Используйте компрессометр с адаптером под свечные колодцы 14 мм.
Оцените состояние маслосистемы. Замените маслонасос на модель с увеличенной производительностью (например, от ВАЗ 2112 с шестернями 10,5 мм вместо штатных 8 мм). Проверьте давление масла на холостом ходу – оно должно быть не менее 1,5 кг/см² при температуре 90°C. При необходимости установите масляный радиатор с термостатом, чтобы исключить перегрев масла под нагрузкой.
Ключевые элементы, требующие замены или усиления:
- Шатуны – замените на кованые (например, от ВАЗ 2110 с болтами 10,9 класса прочности).
- Поршневые пальцы – используйте плавающие пальцы диаметром 22 мм с фиксацией стопорными кольцами.
- Коленчатый вал – проверьте на биение (допуск не более 0,03 мм) и при необходимости прошлифуйте под ремонтные вкладыши.
- ГБЦ – замените направляющие втулки клапанов на бронзовые, установите усиленные пружины (например, от ВАЗ 21083 с усилием 50 кг).
Система охлаждения требует модернизации. Установите помпу повышенной производительности (например, Luzar Turbo на 120 л/мин) и радиатор с увеличенной площадью теплообмена (от ВАЗ 2110 или алюминиевый двухрядный). Замените термостат на модель с температурой открытия 87°C и установите дополнительный электровентилятор с датчиком включения при 95°C. Проверьте герметичность системы под давлением 1,5 атм – утечки недопустимы.
Топливная система должна обеспечивать подачу не менее 250 л/ч при давлении 3,5 бар. Замените штатный бензонасос на погружной насос Walbro 255 или аналог. Установите регулятор давления топлива с возможностью настройки (например, Aeromotive 13101) и форсунки увеличенной производительности (минимум 300 cc/min на цилиндр). Проверьте герметичность топливопроводов – используйте армированные шланги с фитингами AN-6 или AN-8.
Система зажигания требует перехода на индивидуальные катушки (например, от ВАЗ 2112) с высоковольтными проводами нулевого сопротивления. Замените свечи на иридиевые с зазором 0,7–0,8 мм (например, NGK BKR6EIX) и установите датчик детонации для корректировки угла опережения зажигания. Проверьте сопротивление обмоток катушек – оно должно быть в пределах 0,4–0,6 Ом для первичной и 9–12 кОм для вторичной цепи.
После сборки проведите холодную обкатку двигателя на стенде или в автомобиле. Запустите мотор на холостом ходу, постепенно увеличивая обороты до 2000 об/мин в течение 30 минут. Контролируйте температуру масла и охлаждающей жидкости – она не должна превышать 90°C. После обкатки замените масло и фильтр, проверьте затяжку всех резьбовых соединений динамометрическим ключом (моменты затяжки согласно мануалу на кованые детали). Только после этого приступайте к установке турбокомпрессора.
Монтаж турбокомпрессора и подключение к выпускному коллектору
Перед установкой турбокомпрессора на ВАЗ 2109 убедитесь, что выпускной коллектор имеет усиленную конструкцию или заменён на кованый вариант из нержавеющей стали. Стандартный чугунный коллектор не выдерживает температурных нагрузок свыше 900°C и деформируется, что приводит к нарушению герметичности соединений. Оптимальный выбор – коллектор с фланцем под турбину типа T3/T4, совместимый с выбранной моделью компрессора (например, Garrett GT2860RS или TD04L).
Закрепите турбокомпрессор на монтажном кронштейне, используя болты М10 с классом прочности не ниже 8.8 и пружинные шайбы для предотвращения самопроизвольного ослабления резьбы. Кронштейн должен быть изготовлен из стали толщиной не менее 6 мм и закреплён на блоке цилиндров через дополнительные усилители, чтобы исключить вибрации. Расстояние между турбиной и коллектором не должно превышать 150 мм – это минимизирует потери тепла и давления.
Для соединения турбины с выпускным коллектором используйте гофрированный металлорукав из жаропрочной стали AISI 321 с внутренним диаметром 50–60 мм. Рукав должен быть закреплён на фланцах коллектора и турбины через медные или графитовые прокладки толщиной 1,5 мм, обеспечивающие герметичность при температурах до 1000°C. Избегайте использования асбестовых прокладок – они разрушаются при длительном нагреве и вызывают подсос воздуха.
При монтаже обратите внимание на угол наклона турбокомпрессора: ось вала турбины должна быть параллельна оси коленвала двигателя с допуском ±2°. Это предотвращает дисбаланс и преждевременный износ подшипников. Для точной регулировки используйте лазерный уровень или штангенциркуль с магнитной стойкой, закреплённой на блоке цилиндров.
Подключите масляные и охлаждающие магистрали до окончательной фиксации турбины. Для подачи масла используйте армированный шланг с внутренним диаметром 8–10 мм, подключённый к штатной масляной системе через тройник с резьбой М14×1,5. Давление масла на входе в турбину должно составлять 3–5 бар на оборотах выше 2000 об/мин – при необходимости установите дополнительный масляный насос или редукционный клапан.
Система охлаждения турбины подключается к штатному контуру через штуцеры с резьбой G1/4″. В качестве теплоносителя используйте антифриз с температурой кипения не ниже 120°C (например, на основе этиленгликоля). Убедитесь, что сливной шланг имеет уклон не менее 5° в сторону картера двигателя, чтобы исключить застой жидкости в корпусе турбины после остановки двигателя.
После монтажа проверьте герметичность всех соединений с помощью дымогенератора или мыльного раствора при давлении 0,5 бар. Особое внимание уделите стыку гофры с фланцами – даже микроскопические утечки приведут к падению эффективности турбины и перегреву выпускного тракта. При обнаружении утечек замените прокладки или подтяните болты с моментом 30–35 Н·м.
Запустите двигатель и дайте ему поработать на холостых оборотах 5–7 минут, контролируя давление масла и температуру выпускных газов. Нормальные показатели: давление масла на входе в турбину – не менее 2 бар, температура газов перед турбиной – не выше 850°C. При превышении этих значений немедленно заглушите двигатель и проверьте систему смазки и охлаждения.
Установка интеркулера и прокладка магистралей подачи воздуха
Для магистралей подачи воздуха используйте армированные силиконовые шланги внутренним диаметром 51–63 мм (в зависимости от производительности турбины) с толщиной стенки 4–5 мм. Соединения фиксируются хомутами из нержавеющей стали с болтовым зажимом – червячные хомуты не обеспечивают герметичность при высоком давлении. При прокладке избегайте резких изгибов: минимальный радиус поворота должен составлять не менее 3 диаметров шланга. В местах прохода через перегородку моторного отсека устанавливайте резиновые втулки для защиты от перетирания.
- Размечайте трассу магистралей с учетом тепловых зазоров: расстояние от выпускного коллектора – не менее 100 мм, от движущихся частей (шкивы, ремни) – 30 мм.
- Для снижения теплопередачи обмотайте участки шлангов, проходящие рядом с выпускной системой, термолентой или установите тепловые экраны из алюминиевого листа.
- Входной патрубок интеркулера направляйте навстречу набегающему потоку воздуха, выходной – в сторону впускного коллектора с минимальным количеством поворотов.
Перед первым запуском проверьте герметичность системы: подайте давление 0,5 бар через компрессор и нанесите мыльный раствор на все соединения. Утечки проявятся пузырьками – подтяните хомуты или замените поврежденные участки шлангов. После запуска двигателя проконтролируйте температуру воздуха на выходе из интеркулера с помощью пирометра: при правильной работе она должна быть на 20–40°C ниже температуры воздуха на входе в турбину.
Для оптимизации потока воздуха через интеркулер установите направляющие пластины из алюминиевого листа толщиной 1,5 мм под углом 30–45° к фронтальной поверхности. Это снизит аэродинамическое сопротивление и улучшит теплообмен. При использовании фронтального монтажа интеркулера демонтируйте штатный вентилятор радиатора и замените его на пару вентиляторов диаметром 250–300 мм с суммарным расходом не менее 2000 м³/ч, подключив их через реле к датчику температуры воздуха на выходе из интеркулера.
Настройка системы подачи топлива и замена форсунок
После установки турбины на ВАЗ 2109 штатная система подачи топлива не справляется с возросшими требованиями. Давление в топливной рампе должно быть увеличено до 3,5–4,0 бар вместо заводских 2,5–2,8 бар. Для этого потребуется замена топливного насоса на модель с большей производительностью, например, Walbro 255 л/ч или Bosch 0 580 454 001. Параллельно проверьте состояние топливных магистралей – штатные шланги могут не выдержать повышенного давления, замените их на армированные с внутренним диаметром не менее 8 мм.
Штатные форсунки ВАЗ 2109 (Siemens DEKA 1.5) рассчитаны на расход 132–155 см³/мин при давлении 3 бар. При наддуве 0,5–0,8 бар потребуются форсунки с производительностью 240–320 см³/мин. Оптимальный выбор – Bosch 0 280 158 022 (240 см³/мин) или Injector Dynamics ID725 (320 см³/мин). Перед установкой форсунки необходимо промыть ультразвуком и проверить на стенде: разброс расхода между ними не должен превышать 1–2%.
Для корректной работы системы установите регулятор давления топлива с возможностью настройки, например, Aeromotive 13101 или Fuelab 54002. Регулятор должен быть подключен к впускному коллектору для компенсации давления наддува. Настройте его на поддержание давления 3,5 бар при атмосферном давлении и 4,0 бар при наддуве 0,7 бар. Проверьте герметичность соединений – утечка топлива под давлением приведет к обеднению смеси и детонации.
После замены форсунок и насоса требуется перенастройка ЭБУ. Штатный блок Январь 5.1 или VS 5.1 не поддерживает работу с увеличенными форсунками без перепрошивки. Используйте чип-тюнинг с калибровкой под новые компоненты или установите внешний контроллер топлива, например, AEM FIC или Split Second FC-8. При настройке обратите внимание на время открытия форсунок (PW) – при наддуве оно должно увеличиваться пропорционально давлению, но не превышать 80% от максимального значения во избежание перелива.
Калибровку системы начинайте с проверки базового времени впрыска на холостом ходу. При 850–900 об/мин и давлении 3,5 бар время открытия форсунок должно составлять 2,5–3,0 мс. Если значение ниже – увеличьте производительность насоса или уменьшите давление в рампе. На режиме частичных нагрузок (2500–3500 об/мин, наддув 0,3–0,5 бар) время впрыска должно быть в пределах 4,0–5,5 мс. При резком открытии дросселя следите за лямбда-зондом: смесь не должна обедняться ниже 11,5:1.
Для точной настройки используйте широкополосный лямбда-зонд, например, Innovate LC-2 или AEM 30-0300. Подключите его к ЭБУ или внешнему логгеру и снимайте показания на разных режимах. При наддуве 0,7 бар и 4500 об/мин стехиометрическое соотношение должно поддерживаться в пределах 11,8–12,2:1. Если смесь богаче – уменьшите время впрыска или давление топлива; если беднее – проверьте герметичность впуска и работу регулятора давления.
Особое внимание уделите температурным режимам. При длительной работе на высоких нагрузках форсунки могут перегреваться, что приводит к изменению их характеристик. Установите дополнительный топливный охладитель или увеличьте циркуляцию топлива через обратку. Проверьте температуру топлива в рампе – она не должна превышать 50°C. При превышении этого значения снизьте давление в системе или установите радиатор топлива.
После завершения настройки проведите тестовый заезд с контролем параметров через диагностический сканер. Обратите внимание на коррекции топливоподачи (STFT и LTFT) – они не должны превышать ±5%. При появлении детонации (характерный металлический стук) уменьшите угол опережения зажигания на 2–3 градуса или обогатите смесь на 3–5%. Зафиксируйте все изменения в прошивке ЭБУ или настройках внешнего контроллера для стабильной работы двигателя.
