Помпа парогенератора Тефаль – ключевой элемент, отвечающий за подачу воды в нагревательный блок. Её неисправность приводит к отсутствию пара, неравномерному нагреву или полному отказу устройства. Чаще всего проблемы возникают из-за засоров, износа мембраны или повреждения электрических контактов. Перед разборкой убедитесь, что прибор отключён от сети и остыл – игнорирование этого правила чревато ожогами и коротким замыканием.
Для диагностики потребуются: мультиметр (с режимом проверки сопротивления), отвёртка TORX T10 или T15 (в зависимости от модели), пинцет и ёмкость для сбора воды. Начните с внешнего осмотра: проверьте целостность шлангов, отсутствие трещин на корпусе помпы и наличие следов коррозии на контактах. Если визуальных дефектов нет, переходите к проверке электрической части. Установите мультиметр на диапазон 200 Ом и замерьте сопротивление между клеммами помпы – нормальное значение составляет 20–40 Ом. Показания ниже 10 Ом или выше 60 Ом указывают на неисправность.
Если электрическая цепь исправна, проверьте механическую часть. Отсоедините шланги и продуйте их – засор часто локализуется в местах изгибов. Демонтируйте помпу, аккуратно отжав фиксаторы, и осмотрите мембрану: она должна быть эластичной, без разрывов и известковых отложений. Для очистки используйте раствор лимонной кислоты (1 столовая ложка на 200 мл воды) – замочите детали на 30 минут, затем промойте под проточной водой. Не применяйте абразивы или металлические щётки: они повредят пластиковые элементы.
Сборку проводите в обратном порядке, убедившись, что все уплотнители установлены на свои места. После подключения к сети протестируйте работу помпы: залейте воду в резервуар и включите режим парогенерации. Если пар поступает равномерно, а помпа не издаёт посторонних шумов (скрежета, гудения), диагностика завершена успешно. При повторении неисправности замените помпу – артикул оригинальной детали для большинства моделей Тефаль: 8200000000 или 8200000123.
Какие инструменты понадобятся для диагностики помпы
Для проверки помпы парогенератора Tefal потребуется мультиметр с диапазоном измерения сопротивления от 0 до 200 Ом. Модели DT-830B или UNI-T UT33D подойдут для измерения обмоток на предмет обрыва или короткого замыкания. Перед началом работы убедитесь, что прибор откалиброван и имеет исправные щупы – поврежденные провода исказят показания.
Отвертка с набором бит PH2 и T10 необходима для разборки корпуса. В моделях Tefal GV8962 или GV7761 крепеж часто скрыт под декоративными заглушками, поэтому понадобится тонкая плоская отвертка для их аккуратного снятия. Избегайте чрезмерного усилия – пластиковые элементы хрупкие.
Тестер напряжения с функцией прозвонки цепи (например, Fluke 101) пригодится для проверки подачи питания на помпу. Подключите щупы к контактам разъема при включенном устройстве – напряжение должно соответствовать указанному в технической документации (обычно 220–240 В). Отсутствие сигнала укажет на неисправность в цепи управления.
Шприц на 20–50 мл с дистиллированной водой нужен для проверки работоспособности помпы в динамике. Залейте воду в резервуар и наблюдайте за потоком на выходе: слабая струя или полное отсутствие подачи свидетельствуют о засорении или механическом износе крыльчатки. Не используйте водопроводную воду – минеральные отложения исказят результаты теста.
Пассатижи с изолированными ручками понадобятся для отсоединения проводов от клемм помпы. Перед работой снимите остаточное напряжение, отключив прибор от сети и выждав 5–10 минут. Захватите наконечник провода у основания, чтобы не повредить контактную группу – повторное подключение ослабленных клемм приведет к перегреву.
Фонарик с узким лучом (например, Xiaomi Mi LED Flashlight Pro) поможет осмотреть внутренние элементы помпы без полной разборки. Направьте свет на крыльчатку и корпус – трещины, следы коррозии или известковый налет укажут на необходимость замены детали. Для моделей с прозрачным резервуаром подсветка позволит оценить циркуляцию воды в реальном времени.

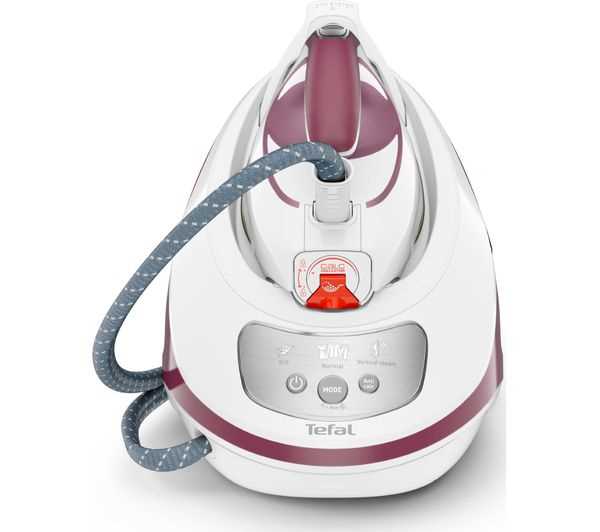

Как разобрать корпус парогенератора без повреждений
Перед началом разборки отключите парогенератор от сети и дайте ему остыть не менее 30 минут. Работайте на ровной поверхности с хорошим освещением, используя магнитный коврик для мелких деталей. Подготовьте инструменты: крестовую отвёртку PH1 или PH2 (в зависимости от модели), пластиковые лопатки для разъединения защёлок, пинцет с тонкими наконечниками и фонарик с узким лучом.
Снимите резервуар для воды и проверьте наличие скрытых винтов под ним. У моделей Tefal GV8962, GV9581 и аналогичных под резервуаром расположены 2–4 винта с потайной головкой. Открутите их, удерживая корпус снизу, чтобы избежать перекоса. Если винты не поддаются, нанесите на них каплю WD-40 и подождите 5 минут – это снизит риск срыва шлица.
Отсоедините нижнюю крышку, аккуратно поддевая пластиковой лопаткой защёлки по периметру. Начинайте с углов, где фиксаторы слабее. У моделей с металлическим дном (например, GV8460) сначала отключите провода от нагревательного элемента, пометив их положение маркером или сфотографировав. Не тяните за провода – используйте пинцет для отсоединения разъёмов.
Внутренние защёлки часто расположены в труднодоступных местах. Для моделей GV7760–GV7780 характерны 6–8 фиксаторов вдоль боковых стенок. Чтобы не сломать их, вставляйте лопатку на глубину не более 3 мм и плавно отжимайте. Если корпус не поддаётся, проверьте наличие дополнительных винтов под силиконовыми ножками или декоративными накладками.
При разборке электронного блока отсоединяйте шлейфы только за пластиковые язычки, а не за провода. У моделей с сенсорным управлением (GV9080) шлейф дисплея крепится на защёлках с двух сторон – надавите на них одновременно, чтобы освободить коннектор. Храните снятые детали в порядке демонтажа, используя отдельные контейнеры для винтов разного размера.
Если корпус склеен (характерно для моделей старше 5 лет), прогрейте стыки феном при температуре 60–70°C в течение 2–3 минут. Это размягчит клей, но не перегревайте пластик – при 80°C он деформируется. После прогрева аккуратно разъедините части, избегая резких движений. Остатки клея удалите изопропиловым спиртом.
Соберите парогенератор в обратном порядке, убедившись, что все защёлки зафиксированы, а винты затянуты с усилием 0,5–0,7 Н·м. Перед включением проверьте герметичность соединений и отсутствие посторонних предметов внутри корпуса. Если при сборке возникли зазоры, разберите и повторите процесс – это признак неправильной фиксации деталей.

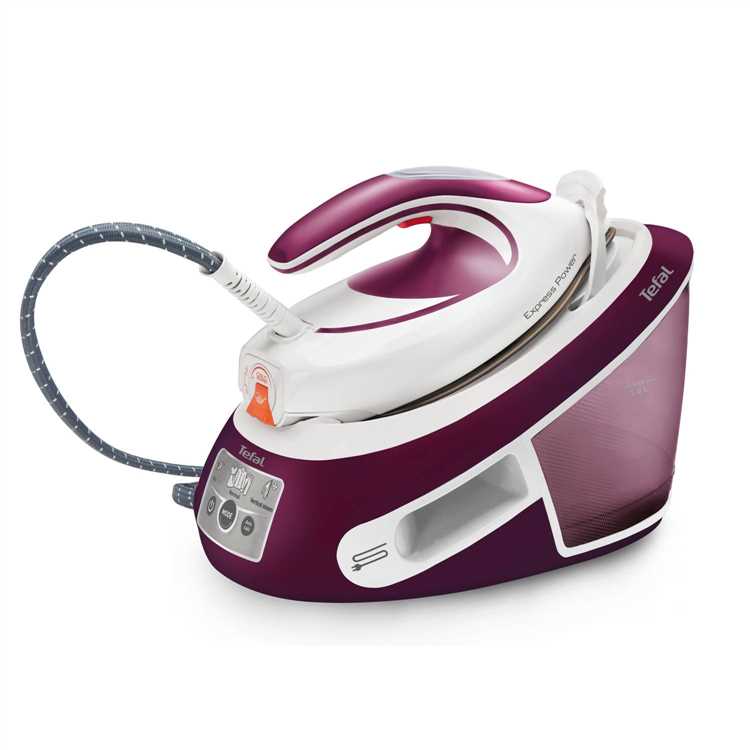

Где находится помпа в моделях Тефаль и как к ней добраться
В большинстве парогенераторов Tefal помпа расположена в нижней части корпуса, рядом с резервуаром для воды или под ним. В моделях серии *GV*, таких как GV8461 или GV9581, она находится за пластиковой панелью на дне устройства, закреплённой на защёлках или винтах. Для доступа потребуется перевернуть прибор и снять нижнюю крышку, предварительно отсоединив шнур питания и слив остатки воды из бака.
В моделях с вертикальным расположением бака, например *GV7760* или *GV8962*, помпа может быть скрыта под металлической пластиной или внутри отсека с электроникой. Чтобы её обнаружить, снимите заднюю стенку, открутив 4–6 винтов под крестовую отвёртку. Обратите внимание на трубки, ведущие от резервуара к помпе – они помогут визуально определить её местоположение.
В компактных моделях, таких как *GV6730* или *GV7000*, помпа часто интегрирована в основание и закрыта съёмным поддоном. Для демонтажа поддона используйте плоскую отвёртку, аккуратно поддев фиксаторы по периметру. Избегайте чрезмерного усилия – пластиковые защёлки легко ломаются. После снятия поддона помпа будет доступна для осмотра или замены.
В моделях с беспроводной базой, например *GV9080* или *GV9585*, помпа находится в стационарной подставке, а не в утюге. Чтобы добраться до неё, отсоедините базу от сети, снимите верхнюю крышку, открутив винты под резиновыми ножками, и отключите разъёмы питания. Помпа закреплена на металлическом кронштейне и соединена с водяным насосом гибкими шлангами – их нужно отсоединить перед извлечением.
Перед началом разборки всегда фотографируйте этапы демонтажа, особенно расположение проводов и шлангов. В моделях с электронным управлением (*GV9680*, *GV9780*) помпа может быть спрятана за платой – отключите шлейфы, чтобы не повредить контакты. Если винты не поддаются, используйте жидкость WD-40, но избегайте её попадания на резиновые уплотнители помпы.
Как проверить подачу воды к помпе на наличие засоров
Отключите парогенератор от сети и слейте остатки воды из резервуара. Снимите верхнюю крышку устройства, открутив крепежные винты (обычно 2–4 шт., расположены по периметру или под декоративными заглушками). Осмотрите шланг подачи воды от бака к помпе – он прозрачный или полупрозрачный, что позволяет визуально выявить засоры. Если шланг мутный или непрозрачный, отсоедините его с обоих концов, предварительно зажав хомуты плоскогубцами. Промойте шланг под струей воды, направляя поток сначала в одном направлении, затем в обратном, чтобы выбить скопившуюся накипь или мелкий мусор. Для удаления стойких отложений используйте тонкий гибкий ершик диаметром 3–5 мм или проволоку с загнутым концом, обернутую мягкой тканью.
- Проверьте входной фильтр помпы: он расположен в месте соединения шланга с помпой и представляет собой мелкоячеистую сетку (размер ячеек 0,2–0,5 мм). Извлеките фильтр пинцетом или тонкой отверткой, поддев его за край. Промойте под проточной водой, при сильном загрязнении замочите в растворе лимонной кислоты (1 ст. л. на 200 мл воды) на 15–20 минут. После очистки продуйте фильтр сжатым воздухом или просушите феном на низкой мощности.
- Осмотрите патрубок помпы: на внутренних стенках не должно быть белого налета или слизистых отложений. Если засор виден, аккуратно удалите его деревянной палочкой или пластиковым шпателем – металлические инструменты могут повредить пластик. Для профилактики залейте в патрубок 50 мл раствора уксуса (9%) и воды (1:1), оставьте на 10 минут, затем промойте.
- Проверьте герметичность соединений: после сборки залейте в резервуар 100–150 мл воды и включите парогенератор в режим подачи пара. Если из-под шланга или фильтра просачивается вода, замените уплотнительные кольца или подтяните хомуты.
Методы проверки электрического подключения помпы мультиметром
Перед началом проверки отключите парогенератор от сети и разберите корпус, чтобы получить доступ к помпе. Убедитесь, что мультиметр настроен на режим измерения сопротивления (Ом) в диапазоне 200 Ом или ниже. Подключите щупы к клеммам помпы: если прибор показывает значение в пределах 10–50 Ом, обмотка исправна. Показания «0» или «1» (бесконечность) указывают на короткое замыкание или обрыв цепи соответственно.
Для проверки изоляции переведите мультиметр в режим мегаомметра (если доступно) или используйте максимальный диапазон сопротивления. Подсоедините один щуп к клемме помпы, второй – к металлическому корпусу устройства. Допустимое значение – не менее 1 МОм. Меньшие показания свидетельствуют о пробое изоляции, что требует замены помпы.
Проверьте целостность проводов, ведущих к помпе. Прозвоните каждый провод от разъема до клеммы помпы, фиксируя сопротивление. Норма – близкое к нулю значение. Если мультиметр показывает обрыв, осмотрите провода на предмет перегибов или повреждений изоляции. При необходимости замените проводку или восстановите контакт пайкой.
Для диагностики питания помпы переведите мультиметр в режим измерения переменного напряжения (AC) на 200–500 В. Включите парогенератор и активируйте режим подачи пара. Подсоедините щупы к клеммам помпы: напряжение должно соответствовать номиналу устройства (обычно 220–240 В). Отсутствие напряжения указывает на неисправность в цепи управления или блоке питания.
Если помпа не запускается при наличии напряжения, проверьте конденсатор (если он установлен). Отпаяйте его и измерьте емкость мультиметром в соответствующем режиме. Допустимое отклонение от номинала – не более 10%. При значительном расхождении или отсутствии емкости замените конденсатор.
После всех проверок соберите парогенератор и проведите тестовый запуск. Если помпа по-прежнему не работает, замените ее на новую, совместимую с моделью устройства. При выборе аналога обратите внимание на рабочее напряжение, мощность и тип крепления.
Как определить механические неисправности помпы по звуку и вибрации
Нормальная работа помпы парогенератора Тефаль сопровождается равномерным гудением на частоте 50–60 Гц с уровнем шума 45–55 дБ. Превышение этих значений на 10 дБ и более указывает на износ подшипников или деформацию крыльчатки. Прислушайтесь к характеру звука: металлический скрежет сигнализирует о трении ротора о статор, а глухие удары – о разрушении лопастей или попадании инородных частиц в рабочую камеру.
Вибрация корпуса помпы в пределах 0,2–0,5 мм/с считается допустимой. Измерьте её лазерным виброметром или приложите палец к корпусу: ощутимые толчки с частотой выше 100 Гц свидетельствуют о дисбалансе ротора или ослаблении крепёжных винтов. Особое внимание уделите вертикальной составляющей вибрации – её усиление на 30% относительно горизонтальной говорит о деформации вала или износе резиновых демпферов.
Сравните звук при разных режимах работы. Если помпа издаёт ровный шум на минимальной мощности, но начинает дребезжать при переходе на максимальную, проблема кроется в износе обмоток статора или неравномерном зазоре между ротором и статором (норма – 0,3–0,5 мм). Характерный «вой» на высоких оборотах – признак кавитации из-за засорения входного фильтра или снижения давления воды на входе ниже 1,5 бар.
Проверьте синхронность звука и вибрации с циклом работы парогенератора. Если помпа запускается с задержкой 2–3 секунды или издаёт серию щелчков перед включением, вероятно, неисправен пусковой конденсатор или реле давления. Асинхронные вибрации, возникающие через 10–15 секунд после старта, указывают на перегрев обмоток (температура корпуса выше 70°C) или недостаточную смазку подшипников.
Запишите звук работы помпы на диктофон и проанализируйте спектрограмму с помощью программного обеспечения (например, Audacity). Пики на частотах 150–200 Гц и 300–400 Гц соответствуют износу подшипников, а гармоники выше 1 кГц – механическим повреждениям крыльчатки. Если вибрация усиливается при нажатии на корпус в районе передней крышки, замените сальник или подшипник – стандартный ресурс этих узлов в помпах Тефаль составляет 1500–2000 часов работы.
Пошаговая проверка работоспособности помпы под напряжением
Отключите парогенератор от сети и снимите защитный кожух, предварительно убедившись, что устройство остыло. Подключите мультиметр в режиме измерения переменного напряжения (AC) с пределом не менее 250 В к клеммам помпы – красный щуп к фазному контакту, черный к нулевому. Включите парогенератор в сеть и активируйте режим подачи пара. Если на дисплее мультиметра отображается напряжение в диапазоне 220–240 В, питание на помпу поступает корректно; отсутствие показаний указывает на обрыв цепи или неисправность управляющей платы.
При наличии напряжения на клеммах, но отсутствии признаков работы помпы (гудение, вибрация, движение воды), проверьте сопротивление обмотки двигателя. Переведите мультиметр в режим омметра (200 Ом) и замерьте сопротивление между фазным и нулевым контактами. Нормальное значение для помп Тефаль составляет 15–40 Ом. Показания «0» или «OL» свидетельствуют о коротком замыкании или обрыве обмотки соответственно – помпа подлежит замене.
Если помпа запускается, но работает с перебоями (неравномерный поток пара, остановки), проверьте целостность мембраны и клапанов. Отсоедините помпу от водяного контура и подайте на неё напряжение напрямую через лабораторный блок питания с регулировкой тока (ограничение 0,5 А). Наблюдайте за ходом штока: рывки или заедания указывают на механический износ или засор. При стабильной работе без нагрузки неисправность кроется в гидравлической части – промойте клапаны 5% раствором лимонной кислоты или замените уплотнительные элементы.
Что делать, если помпа не качает воду при исправном электропитании
Первым делом отключите парогенератор от сети и слейте остатки воды из резервуара. Проверьте состояние входного клапана помпы: на нем не должно быть известковых отложений или механических повреждений. Демонтируйте помпу, следуя инструкции к модели (например, для Tefal GV8962 требуется снять заднюю панель и отсоединить два крепежных винта). Осмотрите крыльчатку – она должна свободно вращаться без заеданий. Если лопасти заблокированы, очистите их от накипи раствором лимонной кислоты (1 ст. л. на 200 мл воды, выдержка 30 минут) или замените крыльчатку при видимых деформациях.
Если механическая часть исправна, протестируйте электрические компоненты:
- Измерьте сопротивление обмотки помпы мультиметром (норма – 15–30 Ом для большинства моделей Tefal). Показания ниже 10 Ом указывают на межвитковое замыкание, выше 50 Ом – на обрыв.
- Проверьте целостность проводов от платы управления до помпы – часто перегибы или окисление контактов в разъеме Molex 2.54 мм нарушают контакт.
- Замените конденсатор пуска помпы (обычно 1–2 мкФ, 250 В), если он вздулся или имеет утечку.
При отсутствии опыта работы с электроникой обратитесь в сервисный центр – некорректная сборка может привести к короткому замыканию.
Как собрать парогенератор обратно после проверки помпы
Перед сборкой убедитесь, что все детали помпы и прилегающие узлы сухие. Остатки влаги могут вызвать коррозию контактов или короткое замыкание. Протрите пластиковые и металлические элементы безворсовой салфеткой, смоченной в изопропиловом спирте (концентрация не менее 70%). Особое внимание уделите резиновым уплотнителям помпы – проверьте их на отсутствие трещин и деформаций. Если уплотнитель повреждён, замените его на оригинальный (артикул для моделей Tefal GV8962/GV9581 – 8200257440).
Установите помпу на штатное место, совместив крепёжные отверстия с посадочными выступами корпуса. Для моделей с боковым креплением (например, GV7550) используйте винты M3×8 с шайбами – затягивайте их крест-накрест с усилием 0,8–1 Н·м. Не перетягивайте: пластиковый корпус может треснуть. Подключите электрические разъёмы помпы, ориентируясь на цветовую маркировку проводов (красный – «+», чёрный – «−», жёлто-зелёный – заземление). Фиксируйте разъёмы до щелчка, чтобы избежать самопроизвольного отсоединения при вибрации.
- Проверьте положение обратного клапана на входе помпы. Он должен быть направлен стрелкой в сторону бойлера. Если клапан установлен неправильно, парогенератор не будет набирать воду.
- Нанесите на резьбовые соединения водопроводящих трубок тонкий слой силиконовой смазки (например, Dow Corning 111). Это предотвратит прикипание и облегчит последующий демонтаж.
- Для моделей с электронным управлением (GV9581, GV8962) перед установкой верхней крышки убедитесь, что шлейф дисплея не пережат и не имеет изломов.
Соберите корпус парогенератора, начиная с нижней части. Уложите провода в предусмотренные каналы, избегая их контакта с нагревательными элементами. Для фиксации крышки используйте только оригинальные винты – длина и шаг резьбы подобраны производителем для равномерного распределения нагрузки. Затягивайте винты по диагонали, начиная с центральных, чтобы избежать перекоса. На моделях с защёлками (GV6730) сначала зафиксируйте переднюю часть, затем заднюю – это предотвратит повреждение пластиковых выступов.
После сборки проведите тестовый запуск без подключения к сети. Налейте в резервуар 200 мл дистиллированной воды, наклоните парогенератор на 45° в разные стороны – вода не должна вытекать из помпы или соединений. Подключите устройство к сети и включите режим «Пар» на 30 секунд. Если помпа работает без посторонних шумов, а из парового отверстия выходит равномерный поток пара, сборка выполнена корректно. При появлении протечек или нестабильной работы парогенератора разберите устройство повторно и проверьте герметичность уплотнений.
Завершите сборку установкой защитных заглушек и фильтров. Для моделей с антикальциевым стержнем (GV8962) замените стержень, если он покрыт налётом более чем на 50%. Установите новый стержень артикул 8200257439, предварительно смазав резьбу термостойким герметиком (Loctite 577). Закройте все технологические отверстия заглушками, используя резиновый молоток для плотной посадки. Храните парогенератор в вертикальном положении не менее 2 часов перед первым использованием, чтобы силиконовая смазка равномерно распределилась по резьбам.
