Мигание гирлянды – распространённая проблема, вызванная нестабильным напряжением, некачественными компонентами или неправильным подключением. В 90% случаев причина кроется в пульсациях тока на выходе блока питания или контроллера. Стандартные адаптеры на 220 В выдают выпрямленное напряжение с частотой 100 Гц, что приводит к заметному мерцанию светодиодов. Для устранения эффекта требуется либо замена источника питания на модель с активной стабилизацией, либо установка дополнительных фильтрующих элементов.
Если гирлянда работает от батареек или аккумулятора, проверьте их заряд: при падении напряжения ниже 70% от номинала светодиоды начинают мигать из-за недостаточной мощности. Для 3-вольтовых гирлянд критическое значение – 2,7 В. Решение – использование литий-ионных аккумуляторов с защитой от глубокого разряда или подключение параллельно дополнительного источника питания.

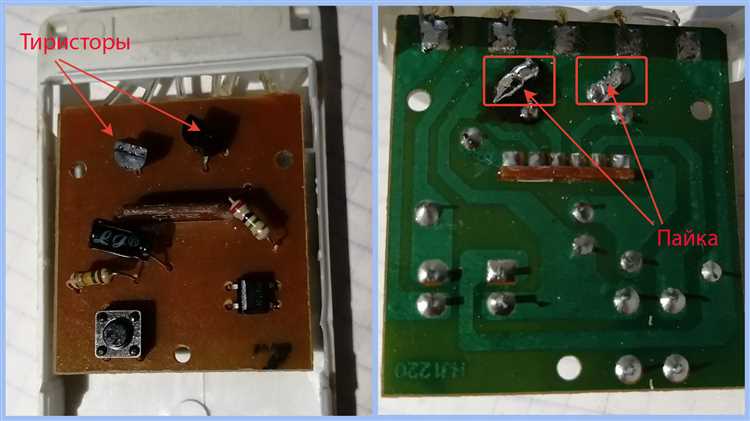

В гирляндах с контроллерами мигание часто провоцируется ШИМ-модуляцией (широтно-импульсной). Частота ШИМ в дешёвых моделях составляет 50–200 Гц, что воспринимается глазом как мерцание. Оптимальный диапазон – 1000 Гц и выше. Замените контроллер на модель с высокочастотным ШИМ или отключите его, переведя гирлянду в режим постоянного свечения. Для проверки используйте осциллограф или приложение на смартфоне с датчиком освещённости.
Конденсаторы – простой способ сгладить пульсации. Подключите электролитический конденсатор ёмкостью 470–1000 мкФ параллельно выходу блока питания. Для светодиодных гирлянд на 12 В используйте конденсаторы с рабочим напряжением не менее 16 В. При монтаже соблюдайте полярность: неправильное подключение выведет конденсатор из строя за секунды.
Если гирлянда подключена к сети через диммер, отключите его. Диммеры на основе симисторов режут синусоиду, создавая низкочастотные пульсации. Для регулировки яркости используйте диммируемые драйверы с частотой ШИМ от 1 кГц или резистивные регуляторы с плавным изменением сопротивления.
Проверка исправности блока питания гирлянды
Первым шагом отключите гирлянду от сети и извлеките блок питания. Осмотрите корпус на предмет трещин, оплавлений или вздутий – даже микротрещины могут указывать на внутренние повреждения. Особое внимание уделите местам пайки контактов и кабелю: перегибы или потертости часто становятся причиной нестабильной работы. Если блок питания залит жидкостью, немедленно утилизируйте его – восстановлению он не подлежит.
Проверьте выходное напряжение мультиметром. Для большинства светодиодных гирлянд номинал указан на корпусе блока (обычно 5V, 12V или 24V). Подключите щупы к выходным клеммам: красный – к «+», черный – к «–». Допустимое отклонение – не более ±5% от заявленного значения. Если напряжение отсутствует или сильно занижено, блок питания неисправен. При завышенном напряжении (например, 14V вместо 12V) гирлянда будет мигать или перегреваться.
Измерьте ток потребления гирлянды под нагрузкой. Подключите мультиметр в режиме амперметра последовательно с гирляндой. Сравните показания с номинальным током блока (указан на этикетке). Превышение на 20–30% говорит о коротком замыкании в цепи гирлянды, а отсутствие тока – об обрыве. Если блок питания выдает ток, но гирлянда не горит, проверьте целостность проводов и коннекторов.
Протестируйте блок питания без нагрузки. Включите его в сеть и замерьте напряжение на выходе. Если оно в норме, но при подключении гирлянды падает до нуля, проблема в перегрузке или коротком замыкании в самой гирлянде. В этом случае отсоедините часть светодиодов и проверьте снова – так можно локализовать неисправный участок.
Оцените стабильность работы под нагрузкой. Подключите гирлянду и наблюдайте за напряжением в течение 10–15 минут. Если оно скачет или постепенно снижается, блок питания не справляется с нагрузкой. Причиной может быть высыхание электролитических конденсаторов или деградация трансформатора. В таких случаях блок подлежит замене – ремонт экономически нецелесообразен.
Проверьте входное напряжение. Подключите мультиметр к сетевым клеммам блока (220V) и убедитесь, что оно находится в пределах 198–242V. При пониженном напряжении блок может работать нестабильно, а при повышенном – перегреваться. Если проблема в сети, используйте стабилизатор напряжения. Для импульсных блоков питания критично качество синусоиды – искажения могут вызывать сбои.
Замените блок питания, если все проверки указывают на его неисправность. При выборе нового учитывайте мощность: она должна превышать суммарную мощность гирлянды на 20–30%. Например, для гирлянды на 60 светодиодов с потреблением 0,05W каждый (3W суммарно) подойдет блок на 4–5W. Избегайте дешевых аналогов – они часто не соответствуют заявленным характеристикам и быстро выходят из строя.
Замена неисправных светодиодов или лампочек
Перед заменой определите тип неисправности: мерцание, полное отсутствие свечения или неравномерная яркость. Для светодиодных гирлянд используйте мультиметр в режиме проверки диодов (200–2000 Ом) – исправный светодиод покажет падение напряжения 1,8–3,3 В. Лампы накаливания проверяйте на обрыв нити или короткое замыкание. Заменяйте только на элементы с идентичными параметрами: для светодиодов – ток (обычно 20 мА) и напряжение (3–3,2 В), для ламп – мощность и цоколь (E10, E12). При пайке светодиодов используйте паяльник мощностью не более 30 Вт, время контакта – до 2 секунд, чтобы избежать перегрева кристалла.
Для разборки гирлянды снимите защитную изоляцию на 5–7 мм от места повреждения, зачистите провода и припаяйте новый элемент, соблюдая полярность (анод к «+», катод к «−»). Изолируйте соединение термоусадочной трубкой или изолентой с клеевым слоем. Если гирлянда работает от адаптера, проверьте выходное напряжение – отклонение более ±5% от номинала (например, 12 В ±0,6 В) ускоряет деградацию светодиодов. При массовой замене группируйте элементы по яркости, измеренной люксметром, чтобы избежать разнотона.
Настройка контроллера для стабильного свечения
Первым шагом проверьте прошивку контроллера. Модели на базе ESP8266 или ESP32 часто поддерживают сторонние прошивки, такие как WLED или Tasmota, которые оптимизированы для плавного управления светодиодами. Обновите прошивку до последней стабильной версии через официальные репозитории – например, для WLED актуальная сборка доступна на GitHub. Избегайте бета-версий, если не требуется специфический функционал.
Настройте параметры ШИМ (PWM) в контроллере. Для гирлянд на адресных светодиодах (WS2812B, SK6812) установите частоту ШИМ не ниже 800 Гц – это устранит мерцание на низких яркостях. В WLED этот параметр задается в разделе «LED Preferences» → «PWM Frequency». Для аналоговых гирлянд (5050, 3528) частота должна быть не менее 1 кГц, иначе заметно пульсирующее свечение.
Отключите энергосберегающие режимы. В настройках контроллера деактивируйте опции «Auto Power Down», «Sleep Mode» или аналогичные. Эти функции могут снижать стабильность сигнала при длительной работе. В Tasmota это делается командой PowerRetain 0 через консоль.
- Проверьте источник питания. Контроллер и гирлянда должны получать стабилизированное напряжение 5 В (для адресных светодиодов) или 12/24 В (для аналоговых). Используйте блок питания с запасом мощности: для 5-метровой гирлянды на 300 светодиодов WS2812B требуется не менее 18 Вт (3,6 А). Подключайте контроллер напрямую к блоку питания, а не через удлинители или разветвители.
- Уменьшите длину сигнального провода. Если расстояние между контроллером и первым светодиодом превышает 1 метр, используйте экранированный кабель (например, витую пару CAT5) или повторитель сигнала (level shifter). Для гирлянд длиннее 5 метров добавьте дополнительное питание каждые 2–3 метра, чтобы избежать падения напряжения.
Настройте параметры сети. Если контроллер подключен к Wi-Fi, выберите канал с минимальными помехами (используйте приложение типа Wi-Fi Analyzer). Отключите автоматическое переключение между 2,4 ГГц и 5 ГГц – стабильнее работает первый диапазон. В роутере закрепите за контроллером статический IP-адрес, чтобы избежать переподключений.
Для гирлянд с эффектами отключите динамические режимы. В WLED выберите статичный цвет или режим «Solid» вместо «Fireworks» или «Rainbow». Если требуется анимация, используйте эффекты с низкой частотой обновления (например, «Breath» с параметром speed=10). В Tasmota установите минимальную скорость перехода командой Fade 0.
Проведите тестирование под нагрузкой. Запустите гирлянду на 100% яркости в течение 30 минут и проверьте температуру контроллера – она не должна превышать 60°C. Если корпус нагревается сильнее, добавьте радиатор или уменьшите яркость до 70–80%. Для проверки стабильности используйте осциллограф на сигнальном проводе: идеальная форма сигнала – прямоугольная без «звона» или провалов.
Использование стабилизатора напряжения для гирлянды
Стабилизатор напряжения устраняет колебания в сети, которые вызывают мигание гирлянды. Для светодиодных гирлянд с рабочим напряжением 220 В подойдут стабилизаторы с диапазоном входного напряжения 160–260 В и выходным ±5% от номинала. Пример: модели типа «Ресанта АСН-500/1-Ц» или «Энергия Voltron 1000» обеспечивают точность стабилизации до 2%, что исключает мерцание даже при скачках в сети до 140 В. Подключайте гирлянду через стабилизатор напрямую, избегая промежуточных удлинителей с низким сечением провода (менее 1,5 мм²).
При выборе стабилизатора учитывайте мощность гирлянды. Суммарная нагрузка не должна превышать 70% от номинала устройства. Например, для гирлянды на 200 Вт (0,9 А) подойдет стабилизатор на 300–500 Вт. Для гирлянд с трансформаторами (12 В) используйте стабилизаторы постоянного тока с выходным напряжением, соответствующим требованиям светодиодов (обычно 12 В ±0,5 В). Избегайте импульсных стабилизаторов без фильтров высокочастотных помех – они могут усиливать мерцание на частотах выше 100 Гц.
Монтаж стабилизатора проводите в сухом месте, защищенном от пыли. Подключайте вход стабилизатора к розетке через автоматический выключатель на 6–10 А. Для гирлянд с длиной более 20 м используйте отдельный стабилизатор на каждые 10–15 м цепи, чтобы избежать падения напряжения на проводах. Проверяйте работоспособность системы мультиметром: выходное напряжение должно оставаться стабильным при изменении входного в пределах 180–240 В.
Устранение проблем с контактами и проводами
Первым шагом проверьте целостность проводов гирлянды, особенно в местах изгибов и соединений. Чаще всего обрывы возникают на стыках с патронами ламп или у вилки. Используйте мультиметр в режиме прозвонки: подключите щупы к концам провода, сопротивление должно быть близко к нулю. Если прибор показывает разрыв, замените повреждённый участок или всю гирлянду, если провод встроен в корпус без возможности ремонта.
Окисление контактов – распространённая причина нестабильного свечения. Зачистите контактные площадки на патронах ламп и в местах пайки мелкозернистой наждачной бумагой (P600–P1000) или специальным ластиком для контактов. После зачистки протрите поверхности спиртом и нанесите тонкий слой токопроводящей смазки (например, Kontakt 60 или аналоги). Избегайте использования абразивов на тонких проводах – это может их повредить.
Плохое соединение в вилке или разъёмах часто вызывает мигание. Разберите вилку и проверьте затяжку винтов: провода должны быть зажаты без люфта, а жилы – не оборваны. Если вилка неразборная, замените её на разборную с винтовыми клеммами. Для гирлянд с разъёмами типа «папа-мама» осмотрите контакты на предмет деформации или загрязнения. При необходимости подогните штырьки пинцетом и очистите их от налёта.
Перегрев проводов приводит к оплавлению изоляции и коротким замыканиям. Допустимая нагрузка для медного провода сечением 0,5 мм² – до 6 А (1300 Вт при 220 В), для 0,75 мм² – до 10 А (2200 Вт). Если гирлянда подключена через удлинитель, убедитесь, что его сечение не меньше, чем у провода гирлянды. При превышении нагрузки замените провод на более толстый или разделите гирлянду на несколько независимых цепей.
| Тип неисправности | Признаки | Метод устранения |
|---|---|---|
| Обрыв провода | Часть гирлянды не горит, мультиметр показывает разрыв | Заменить провод или спаять место обрыва с термоусадкой |
| Окисление контактов | Мигание, неравномерное свечение, нагрев патронов | Зачистить контакты, нанести токопроводящую смазку |
| Плохой контакт в вилке | Гирлянда гаснет при шевелении вилки, искрение | Подтянуть винты или заменить вилку |
Подбор правильного сопротивления для светодиодной цепи
Сопротивление в светодиодной цепи определяет ток через диод, напрямую влияя на яркость и стабильность свечения. Для расчёта используйте формулу: R = (Uпит – Uled) / Iled, где Uпит – напряжение источника (например, 12 В), Uled – падение напряжения на светодиоде (обычно 1,8–3,3 В в зависимости от цвета), Iled – номинальный ток (чаще 20 мА для стандартных диодов). Превышение тока на 10–15% сокращает срок службы, а занижение снижает яркость. Для гирлянды из последовательно соединённых диодов суммируйте Uled каждого элемента.
При параллельном подключении светодиодов сопротивление рассчитывается отдельно для каждой ветви. Например, для трёх параллельных цепочек по 3 диода (красные, Uled = 2 В) на 12 В: R = (12 – 6) / 0,02 = 300 Ом на ветвь. Используйте резисторы с допуском ±5% (серия E24) для минимизации разброса яркости. Мощность резистора вычисляется как P = I² × R – для 300 Ом и 20 мА это 0,12 Вт, поэтому подойдёт стандартный 0,25 Вт.
Для гирлянд с ШИМ-регуляторами или диммерами сопротивление подбирайте под максимальное напряжение источника. Если диммер снижает напряжение до 5 В, а диоды рассчитаны на 3,2 В (белые), резистор должен гасить (5 – 3,2) / 0,02 = 90 Ом. При работе с импульсными блоками питания учитывайте пульсации – резисторы с низким температурным коэффициентом (например, металлоплёночные) стабилизируют ток лучше углеродных.
Проверяйте расчёты мультиметром: измерьте ток в цепи и падение напряжения на резисторе. Если ток отличается от расчётного более чем на 5%, скорректируйте сопротивление. Для гирлянд с большим количеством диодов (50+) используйте активные стабилизаторы тока (например, LM317) вместо резисторов – они поддерживают постоянный ток независимо от колебаний напряжения питания.
Тестирование гирлянды с разными источниками питания
Блок питания на 5 В с током 2 А – минимально допустимый вариант для гирлянды из 100 светодиодов типа WS2812B. При подключении через USB-порт компьютера или маломощный адаптер яркость падает на 15–20%, а последние 10–15 диодов начинают мерцать с частотой 2–3 Гц. Решение: использовать источник с запасом по току (не менее 3 А) или подключать гирлянду через активный USB-хаб с внешним питанием.
Аккумуляторная батарея 18650 на 3,7 В с преобразователем на 5 В стабилизирует работу гирлянды, но только при заряде выше 70%. При снижении напряжения до 3,5 В светодиоды теряют синхронизацию, появляется хаотичное мигание. Для стабильности требуется либо повышающий модуль с фиксированным выходом 5 В, либо параллельное подключение двух аккумуляторов для увеличения тока.
Импульсный источник питания на 5 В 10 А устраняет мерцание даже при длине гирлянды 5 метров (300 диодов). Однако при резких скачках нагрузки (например, при включении всех светодиодов на белый цвет) наблюдаются кратковременные просадки напряжения до 4,7 В, что вызывает сброс контроллера. Рекомендуется добавлять конденсатор 1000 мкФ на входе питания гирлянды для сглаживания пульсаций.
Сетевой адаптер на 12 В с понижающим модулем LM2596 показывает лучшие результаты при работе с длинными гирляндами. При токе 5 А и напряжении 5 В на выходе модуля мерцание отсутствует, даже если гирлянда подключена через кабель сечением 0,5 мм² длиной 3 метра. Критический момент – нагрев модуля: при температуре выше 60°C стабильность падает, требуется радиатор или принудительное охлаждение.
Power Bank на 10 000 мА·ч с двумя USB-портами (5 В 2,4 А каждый) справляется с гирляндой из 150 диодов, но только при подключении к обоим портам одновременно. При использовании одного порта яркость снижается на 30%, а последние 20 диодов работают с заметным мерцанием. Проблема решается подключением гирлянды через Y-кабель с разделением питания и данных.
Солнечная панель на 6 В 3 Вт с буферным аккумулятором 18650 подходит для уличной гирлянды только в ясную погоду. При облачности напряжение падает до 4,2 В, что вызывает нестабильную работу контроллера. Для надежности требуется панель мощностью не менее 10 Вт и контроллер заряда с функцией стабилизации выходного напряжения на уровне 5 В.
Лабораторный блок питания с регулировкой напряжения и тока – эталон для тестирования. При установке 5 В и ограничении тока на 10% выше расчетного (например, 6 А для 300 диодов) гирлянда работает без сбоев. Однако при длительной нагрузке на максимальной яркости (белый цвет) требуется мониторинг температуры светодиодов: при нагреве выше 80°C начинается деградация кристаллов, что приводит к неравномерному свечению.
