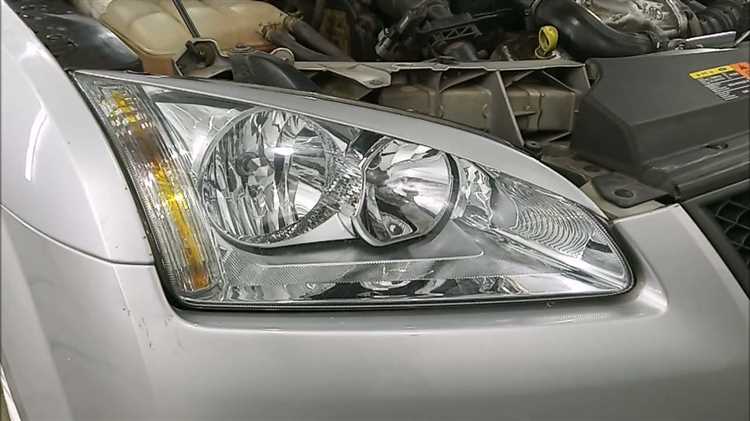

Фары на Ford Kuga II (2013–2020 гг., включая рестайлинг 2016 года) – сложный узел с интегрированными светодиодными или галогенными модулями, зависящими от модификации. Стандартная процедура замены требует демонтажа бампера, но для левой фары есть альтернативный способ – через подкрылок. В этой инструкции разберём оба метода, укажем необходимые инструменты и типичные ошибки, которые приводят к повреждению креплений или сбоям в электронике.
Перед началом работ отключите аккумулятор: на моделях с адаптивным светом или автоматическим корректором фар (опция на версиях Titanium и Vignale) случайное замыкание может вывести из строя блок управления. Для демонтажа понадобятся: TORX T25 и T30, пластиковые лопатки для снятия клипс, отвёртка с плоским жалом (ширина 5 мм) и шестигранник на 5 мм. Если фара галогенная – подготовьте перчатки: жир с пальцев сокращает срок службы лампы на 30–40%.
На рестайлинговых версиях (2016+) крепёж фары усилен дополнительным болтом под решёткой радиатора – его часто упускают из виду, что приводит к перекосу корпуса при установке. Также обратите внимание на код фары (нанесён на стекле или корпусе): для левой и правой стороны используются разные артикулы (например, 1709018 для правой галогенной фары до рестайлинга). Ошибка при заказе приведёт к несовпадению креплений или некорректной работе светового пучка.
Время замены – 40–90 минут в зависимости от опыта. Если после установки фара не включается или мигает, проверьте контакты разъёма: окисление на пине №12 (масса) – распространённая причина сбоев. Для светодиодных фар обязательна калибровка через диагностический сканер Forscan или у официального дилера: без неё корректор будет работать некорректно, а адаптивный свет – слепить встречных водителей.
Какие инструменты и материалы понадобятся для замены фары
Для замены фары на Форд Куга 2 потребуется стандартный набор инструментов: торцевая головка на 10 мм с трещоткой или воротком, отвертка с плоским шлицем (ширина лезвия 5–7 мм) и крестовая отвертка PH2. Дополнительно пригодится пластиковый монтажный клин или специальная лопатка для демонтажа пластиковых клипс – они предотвратят повреждение защелок бампера и подкрылка. Если фара крепится болтами с шестигранной головкой, подготовьте ключ TORX T20 или T25.
Из расходных материалов понадобятся новые лампы (если замена связана с их выходом из строя) – для ближнего света используйте галогенные H7 мощностью 55 Вт или светодиодные аналоги с совместимым цоколем. Для герметизации стыков фары с кузовом пригодится бутиловый герметик или силиконовая прокладка, если старая повреждена. При работе с электрикой рекомендуется иметь под рукой мультиметр для проверки контактов и изоленту 3M Scotch 33+ для изоляции проводов.
Для удобства демонтажа бампера или защиты картера (при необходимости доступа к нижним креплениям фары) используйте домкрат и страховочные подставки. Работать лучше в перчатках из нитрила – они защищают от грязи и масла, не снижая тактильной чувствительности. Если фара запотевает, после установки новой потребуется баллончик с осушителем воздуха для фар (например, CRC Lens Dryer) или пакетики с силикагелем, которые размещают внутри корпуса.
Не забудьте про освещение рабочей зоны: налобный фонарь или переносная лампа с магнитным основанием упростят работу в труднодоступных местах. Для очистки посадочного места фары от старого герметика и грязи подойдет обезжириватель (спирт или очиститель тормозов) и безворсовая салфетка. Если на стекле фары есть сколы или трещины, заранее приобретите ремонтный комплект для полировки (например, 3M Finesse-it) или защитную пленку.
Как правильно отсоединить аккумулятор перед началом работ
Начните с выключения зажигания и всех электроприборов: фар, магнитолы, климат-контроля. Откройте капот и зафиксируйте его штатной стойкой. На клеммах аккумулятора нанесены метки «+» и «–» – сначала всегда отсоединяйте минусовую клемму, чтобы избежать искрения. Если клемма прикипела, используйте специальный съемник или осторожно постучите по ней резиновым молотком, не применяя металлические инструменты.
После снятия минусовой клеммы отложите ее в сторону, зафиксировав так, чтобы она не касалась металлических частей кузова. Затем отсоедините плюсовую клемму, обернув ее изолентой или надев защитный колпачок – это исключит случайное замыкание при контакте с кузовом или инструментом. На Форд Куга 2 плюсовая клемма часто имеет дополнительный защитный кожух, который нужно предварительно снять, потянув вверх.
Если аккумулятор крепится прижимной планкой, открутите гайку на 13 мм, удерживающую ее. На некоторых модификациях (например, с системой Start-Stop) может потребоваться отсоединить дополнительный провод массы, закрепленный на кузове рядом с аккумулятором. Проверьте наличие датчика тока – он расположен на минусовой клемме и подключается через разъем, который нужно аккуратно отсоединить, нажав на фиксатор.
После отключения аккумулятора подождите 5–10 минут перед началом работ с фарой. Это время необходимо для разряда конденсаторов в системе подушек безопасности и других электронных модулей. Если автомобиль оборудован охранной системой с автономным питанием, она может сработать при отключении аккумулятора – заранее подготовьте брелок для ее отключения.
При обратном подключении соблюдайте обратный порядок: сначала плюсовая клемма, затем минусовая. Затягивайте гайки клемм с усилием 5–6 Н·м, избегая перетяжки – это предотвратит повреждение контактов и обеспечит надежный контакт. После подключения включите зажигание и проверьте работу фар, стеклоочистителей и других систем, чтобы убедиться в отсутствии ошибок бортового компьютера.
Если после отключения аккумулятора сбились настройки магнитолы или часов, восстановите их вручную. На Форд Куга 2 код разблокировки магнитолы можно найти в сервисной книжке или получить у официального дилера по VIN-коду. Не используйте для подключения аккумулятора пусковые провода или зарядные устройства без функции стабилизации напряжения – скачки могут повредить электронные блоки управления.
Пошаговое снятие переднего бампера для доступа к фаре
Снятие переднего бампера на Форд Куга 2 требует аккуратности и последовательности. Начните с отключения аккумулятора, чтобы исключить случайное срабатывание подушек безопасности или короткое замыкание. Поднимите автомобиль на подъемнике или установите на ровную поверхность с противооткатными упорами. Используйте торцевую головку на 10 мм для откручивания двух болтов крепления нижней части бампера к подрамнику – они расположены по краям, ближе к колесным аркам.
Откройте капот и снимите пластиковые накладки над фарами, поддев их плоской отверткой. Под накладками находятся три болта Torx T30, удерживающие верхнюю часть бампера. Открутите их, но не вынимайте полностью – бампер должен оставаться на месте до снятия всех креплений. С внутренней стороны колесных арок открутите по два самореза с каждой стороны, фиксирующих боковые части бампера. Для этого потребуется ключ Torx T25.
Переместитесь к нижней части бампера. Здесь расположены четыре пластиковых пистона, которые нужно аккуратно извлечь с помощью специального съемника или плоской отвертки. Пистоны хрупкие – прилагайте минимальное усилие, чтобы не сломать их. После удаления пистонов отсоедините разъемы противотуманных фар, если они установлены. Для этого нажмите на фиксатор и потяните разъем на себя.
Снимите решетку радиатора, открутив два болта Torx T20 в верхней части и отщелкнув пластиковые зажимы по бокам. Решетка держится на направляющих – потяните ее на себя, чтобы освободить. Теперь бампер удерживается только за счет защелок в центральной части. Потяните его на себя с усилием, начиная с одного из углов, чтобы освободить защелки. Работайте вдвоем, чтобы избежать перекоса и повреждения креплений.
После снятия бампера отложите его в сторону, избегая контакта с острыми предметами. Осмотрите крепежные элементы – сломанные пистоны или болты замените новыми (артикулы: пистон – 1475815, болт Torx T30 – 1475816). Перед установкой бампера очистите посадочные места от грязи и смажьте новые пистоны силиконовой смазкой для облегчения монтажа. Убедитесь, что все разъемы и провода не пережаты и не мешают установке.
При обратной сборке сначала защелкните бампер в центральной части, затем зафиксируйте боковые и нижние крепления. Затягивайте болты с моментом 8–10 Н·м, чтобы избежать деформации пластика. Подключите разъемы противотуманных фар и установите решетку радиатора. Проверьте плотность прилегания бампера по всему периметру – зазоры должны быть равномерными. Подключите аккумулятор и протестируйте работу фар и подсветки.
Отключение электрических разъемов и демонтаж старой фары
Перед началом работ отсоедините клемму «минус» аккумулятора, чтобы исключить короткое замыкание. На Форд Куга 2 фара крепится тремя точками: два болта на 10 мм (верхний и нижний) и пластиковая защелка в нижней части корпуса. Верхний болт расположен за декоративной накладкой бампера – подденьте её плоской отверткой, не прилагая чрезмерных усилий, чтобы не повредить пластик.
Отключите электрические разъемы, начиная с основного питания фары. Нажмите на фиксатор пальцами или тонкой отверткой, одновременно потянув разъем на себя. Для лампы ближнего света (H7) и габаритов (W5W) используйте аналогичный принцип: сдвиньте фиксирующую скобу в сторону и аккуратно извлеките колодку. Избегайте резких движений – контакты хрупкие и могут сломаться.
Если разъем «закис», обработайте его контактной смазкой (например, Kontakt 60) и подождите 5–10 минут. Не используйте грубую силу – лучше повторно нанесите смазку или слегка постучите по разъему рукояткой отвертки. Для дневных ходовых огней (если установлены) разъем часто спрятан за резиновым уплотнителем – отогните его и отсоедините колодку.
После отключения всех разъемов приступайте к демонтажу фары. Нижний болт откручивается ключом на 10 мм, верхний – торцевой головкой с удлинителем. Пластиковая защелка освобождается нажатием на её центр: вставьте отвертку в паз и поверните по часовой стрелке до щелчка. Фара вынимается движением на себя и немного вверх, чтобы обойти кромку бампера.
При извлечении корпуса следите за проводкой – она может цепляться за внутренние элементы. Если фара не поддается, проверьте, не осталось ли незамеченных креплений. На некоторых модификациях Куга 2 (особенно с ксеноном) присутствует дополнительный разъем для корректора угла наклона – его тоже необходимо отсоединить.
Снятую фару положите на чистую поверхность, чтобы не поцарапать стекло. Осмотрите посадочное место на кузове: удалите грязь и остатки старого герметика, если они есть. Проверьте состояние резиновых уплотнителей – при повреждениях замените их, чтобы избежать попадания влаги в подкапотное пространство.
Если планируете повторно использовать лампы, извлеките их из старой фары сразу после демонтажа. Храните оптику в вертикальном положении, избегая контакта стекла с жирными поверхностями. При установке новой фары порядок действий будет обратным, но не забудьте проверить герметичность соединений и правильность подключения разъемов.

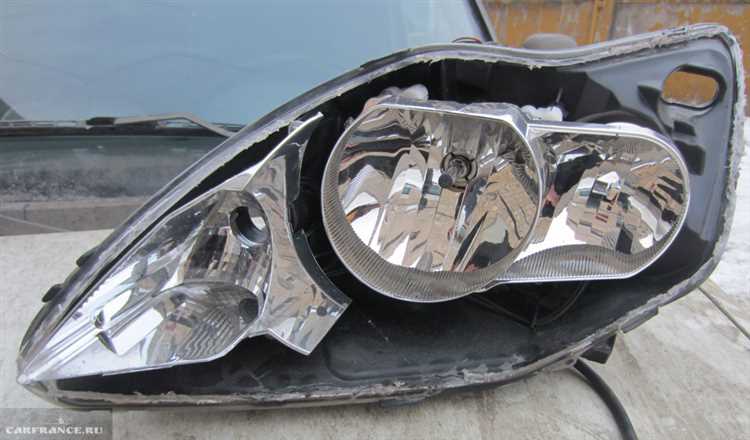

Установка новой фары и подключение проводки
Перед установкой новой фары проверьте её на соответствие модели автомобиля. Для Ford Kuga 2 (2013–2019 гг.) используются фары с артикулами 1712285 (левая) и 1712286 (правая). Убедитесь, что на корпусе нет трещин, а отражатели и линзы не имеют дефектов. Протрите оптику спиртовой салфеткой для удаления защитной плёнки и пыли.
Снимите защитную крышку с тыльной стороны фары, если она предусмотрена. На большинстве оригинальных блоков Ford крышка крепится на пластиковых защёлках – аккуратно подденьте её плоской отвёрткой, избегая повреждения уплотнителя. На неоригинальных фарах крышка может отсутствовать, но проверьте наличие резинового уплотнителя вокруг разъёма проводки.
Подключите электрический разъём к фаре. На Ford Kuga 2 используется 10-контактный штекер (артикул 1712287). Совместите выступы на разъёме с пазами на фаре и надавите до щелчка. Если фиксатор не срабатывает, проверьте, не погнуты ли контакты – выправьте их тонким пинцетом. Не применяйте силу: чрезмерное давление может повредить клеммы.
Порядок установки фары в посадочное место:
- Вставьте фару под углом 45° в верхний паз бампера, совместив направляющие с отверстиями кузова.
- Поверните фару вниз до упора, контролируя положение нижних крепёжных выступов.
- Закрепите фару двумя болтами Torx T30 (момент затяжки 8–10 Н·м). Начинайте с верхнего болта, затем затягивайте нижний.
После фиксации фары проверьте зазоры между оптикой и бампером. Допустимый люфт – не более 1 мм. Если зазор неравномерный, ослабьте болты и отрегулируйте положение, смещая фару вручную. Для точной подгонки используйте пластиковые клинья или регулировочные шайбы толщиной 0,5–1 мм.
Подключите дополнительные элементы, если они предусмотрены конструкцией:
- Корректор фар: разъём с 3 контактами (серый цвет) подключается к мотор-редуктору. Убедитесь, что шток корректора свободно перемещается без заеданий.
- Дневные ходовые огни (ДХО): на моделях с LED-ДХО подключите отдельный разъём (обычно белый, 2 контакта). Проверьте полярность мультиметром перед подключением.
- Омыватель фар: шланг подсоединяется к форсунке на бампере. Затяните хомут до упора, чтобы избежать протечек жидкости.
Завершите установку проверкой работоспособности. Включите зажигание и последовательно протестируйте все режимы освещения: ближний свет, дальний свет, габариты, поворотники. Если фара не загорается, проверьте предохранители F6 (10А) и F7 (15А) в монтажном блоке под капотом. При срабатывании корректора фар убедитесь, что световое пятно на стене ровное и не смещено вверх/вниз.
Сборка бампера и проверка работоспособности фары
Установите бампер на направляющие, совместив крепежные отверстия с кронштейнами кузова. Начните с верхних точек: зафиксируйте два болта М6х20 в центральной части (момент затяжки 8–10 Н·м). Проверьте зазор между бампером и крылом – он должен быть равномерным, не более 3 мм. Если зазор неравномерный, ослабьте болты и отрегулируйте положение, прижимая бампер к кузову.
Подключите разъемы противотуманных фар и парктроника, если они предусмотрены комплектацией. Для моделей с 2017 года и новее используйте адаптер Ford 1797265 для корректного соединения проводки. Перед окончательной фиксацией проверьте, чтобы провода не были зажаты между бампером и кузовом – это может привести к короткому замыканию или повреждению изоляции.
Затяните оставшиеся болты и саморезы в последовательности: низ бампера → боковые кронштейны → подкрылки. Для нижних креплений используйте саморезы 4,8х19 мм с пресс-шайбой. Избегайте чрезмерной затяжки – пластик бампера может треснуть при усилии свыше 3 Н·м. После фиксации проверьте подвижность бампера: он должен слегка пружинить при нажатии, но не смещаться.
Подсоедините разъем фары к штатной проводке. Убедитесь, что фиксатор разъема защелкнулся – характерный щелчок подтвердит правильное соединение. Включите зажигание и проверьте работу фары в режимах ближнего, дальнего света и габаритов. Если фара не загорается, отсоедините разъем и проверьте контакты на наличие окислов или повреждений. Для очистки используйте спирт и мягкую щетку.
Отрегулируйте световой пучок с помощью регулировочного винта на задней стороне фары. Для этого установите автомобиль на ровной площадке в 5 метрах от стены. Включите ближний свет и отметьте на стене центр светового пятна – он должен быть на 5 см ниже уровня центра фары. При необходимости вращайте винт по часовой стрелке для поднятия пучка или против – для опускания.
Завершите сборку установкой декоративных накладок и решетки радиатора. Проверьте работу всех функций: поворотники, дневные ходовые огни (если есть), автоматическое включение света. Протестируйте фары на ходу в темное время суток, обращая внимание на равномерность освещения и отсутствие бликов. Если замечены отклонения, повторите регулировку.
