Снятие головки блока цилиндров (ГБЦ) на ВАЗ 2107 с карбюраторным двигателем – задача, требующая точности и последовательности. Модель оснащена мотором объёмом 1,5 или 1,6 литра с чугунным блоком и алюминиевой головкой, где ключевые элементы – распредвал, клапаны и прокладка – чувствительны к ошибкам при демонтаже. Работа займёт 4–6 часов, если под рукой есть набор торцевых головок (10, 12, 13, 17 мм), динамометрический ключ, отвёртки, пассатижи и ёмкость для слива охлаждающей жидкости.
Перед началом отсоедините минусовую клемму аккумулятора и слейте антифриз через пробку на блоке цилиндров – это предотвратит заливание проводки и упростит доступ к болтам ГБЦ. Демонтаж начинается с навесного оборудования: снимаются карбюратор, впускной и выпускной коллекторы, крышка клапанов, распределитель зажигания и шкив коленвала. Особое внимание – к порядку отсоединения патрубков системы охлаждения: сначала ослабьте хомуты на термостате и радиаторе, затем аккуратно снимите их, чтобы не повредить штуцеры.
Ключевой момент – последовательность откручивания болтов ГБЦ. На ВАЗ 2107 используется 10 болтов М12×1,25 с моментом затяжки 9,8–11,8 кгс·м. Откручивайте их в три этапа: сначала ослабьте все на ¼ оборота, затем на ½ и только потом вынимайте полностью, двигаясь от краёв к центру. Это исключит деформацию головки. После снятия проверьте плоскость ГБЦ линейкой и щупом – зазор не должен превышать 0,1 мм. Если прокладка прогорела, замените её на новую (артикул 2101–1003020–01 для 1,5 л или 2105–1003020–01 для 1,6 л).
При обратной сборке соблюдайте обратный порядок затяжки болтов: от центра к краям в два приёма – сначала 3,5–4,5 кгс·м, затем окончательно 9,8–11,8 кгс·м. Не забудьте установить новую прокладку, смазав её графитовой пастой для герметичности. После установки ГБЦ отрегулируйте клапаны с зазором 0,15 мм для впускных и 0,20 мм для выпускных, используя щуп и ключ на 17 мм.
Какие инструменты и материалы понадобятся для демонтажа головки блока
Для снятия ГБЦ на ВАЗ 2107 с карбюратором потребуется стандартный набор торцевых головок: 10, 12, 13, 17 и 19 мм. Обязательно наличие удлинителя и карданного шарнира – без них не добраться до болтов в труднодоступных местах, особенно возле выпускного коллектора. Ключ-трещотка с храповым механизмом ускорит процесс, но можно обойтись и обычным воротком. Не забудьте динамометрический ключ – затяжка болтов ГБЦ требует точного момента, указанного в мануале (обычно 90–110 Н·м).
Плоская и крестовая отвёртки понадобятся для демонтажа патрубков, троса газа, шлангов системы охлаждения и проводки. Особое внимание уделите отсоединению топливной магистрали – здесь пригодится ключ на 14 мм для хомутов и пассатижи для снятия пружинных зажимов. Для слива охлаждающей жидкости подготовьте ёмкость объёмом не менее 10 литров и ключ на 13 мм для пробки на блоке цилиндров.
Снятие выпускного коллектора потребует головки на 14 мм и удлинителя – болты часто прикипают, поэтому запаситесь проникающей смазкой типа WD-40 или LIQUI MOLY LM-40. Для откручивания гаек крепления впускного коллектора используйте ключ на 13 мм. Если шпильки сорваны, пригодится экстрактор для шпилек или метчик для восстановления резьбы. Не лишним будет иметь под рукой магнитный стержень – мелкие детали (шайбы, гайки) легко теряются.
Для работы с прокладкой ГБЦ подготовьте скребок из мягкого металла (латунь или алюминий) и наждачную бумагу зернистостью P800–P1000. Остатки старой прокладки и герметика нужно удалять аккуратно, чтобы не повредить привалочные поверхности блока и головки. В качестве очистителя подойдёт карбклинер или очиститель тормозов – они эффективно растворяют масляные отложения и нагар. Для защиты рук используйте нитриловые перчатки, так как составы агрессивны для кожи.
При обратной сборке потребуется новая прокладка ГБЦ – выбирайте изделия проверенных производителей, например, Victor Reinz или Elring. Обратите внимание на маркировку: для ВАЗ 2107 с карбюратором подходит прокладка с артикулом 2101-1003020. Также понадобится термостойкий герметик (например, ABRO 11-AB или Done Deal DD6773) для обработки стыков коллекторов и крышки ГБЦ. Не используйте силиконовые герметики общего назначения – они не выдерживают высоких температур.
Дополнительно приготовьте компрессор с продувочным пистолетом или баллончик со сжатым воздухом – для очистки каналов системы охлаждения и масляных каналов от стружки и грязи. Если планируете проверять плоскость ГБЦ, возьмите лекальную линейку и набор щупов – допустимое отклонение не должно превышать 0,05 мм. Для фиксации шлангов и проводов во время демонтажа используйте пластиковые стяжки или изоленту – это предотвратит их случайное повреждение.
Как правильно слить охлаждающую жидкость и отсоединить навесное оборудование
Перед началом работ убедитесь, что двигатель полностью остыл – температура охлаждающей жидкости (ОЖ) в системе может достигать 90–100°C. Подготовьте емкость объемом не менее 10 литров для слива ОЖ, а также ключи на 13, 17 и отвертку с плоским шлицем. Сначала откройте крышку расширительного бачка, чтобы сбросить давление в системе, затем подставьте емкость под сливной кран радиатора, расположенный в нижней части с левой стороны. Открутите кран на 2–3 оборота и дождитесь полного слива жидкости – на это уйдет 5–7 минут. Для ускорения процесса можно снять нижний патрубок радиатора, предварительно ослабив хомут ключом на 13.
После слива ОЖ из радиатора переходите к блоку цилиндров. На ВАЗ 2107 с карбюратором сливная пробка блока расположена с правой стороны двигателя, под выпускным коллектором. Используйте ключ на 13 для ее откручивания – будьте готовы к тому, что жидкость будет вытекать под давлением. Если пробка прикипела, нанесите на резьбу проникающую смазку (например, WD-40) и дайте ей подействовать 10–15 минут. После слива закрутите пробку обратно с усилием 15–20 Н·м, чтобы избежать течей. Обратите внимание: если ОЖ мутная или содержит ржавчину, систему рекомендуется промыть дистиллированной водой перед заливкой новой жидкости.

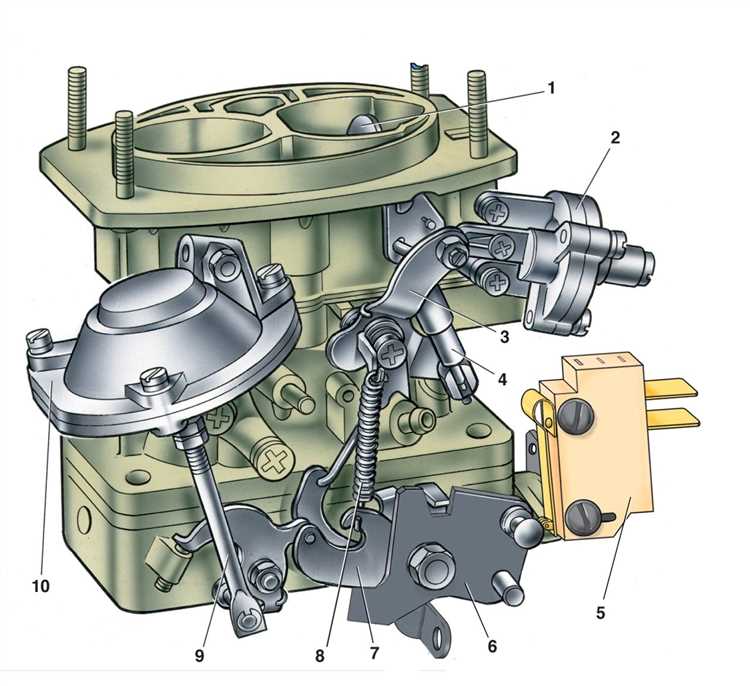

Отсоединение навесного оборудования начинайте с демонтажа воздушного фильтра. Открутите три гайки крепления корпуса фильтра ключом на 10, отсоедините шланг вентиляции картера и патрубок подачи воздуха. Снимите корпус вместе с фильтрующим элементом. Далее отключите трос привода воздушной заслонки карбюратора: ослабьте контргайку на кронштейне ключом на 8, затем выведите наконечник троса из рычага заслонки. Отсоедините топливные шланги от карбюратора, предварительно пережав их зажимами или заглушив болтами М8, чтобы избежать утечки бензина.
Снимите высоковольтные провода с крышки трамблера и свечей зажигания, запомнив их порядок подключения (1–4 цилиндры по часовой стрелке). Отсоедините шланги системы охлаждения: верхний патрубок радиатора (ключ на 13 для хомута), шланг отвода ОЖ от термостата и шланг подогрева карбюратора. Для последнего потребуется ключ на 10, чтобы ослабить хомут. Отключите провода от генератора (клемма «+» и штекер возбуждения), а также провод массы от двигателя, открутив гайку ключом на 17. Если установлен электровентилятор, отсоедините его разъем и открутите два болта крепления к радиатору.
На завершающем этапе демонтируйте распределитель зажигания (трамблер). Отсоедините вакуумный шланг от вакуум-корректора, затем открутите гайку крепления трамблера ключом на 13 и аккуратно выньте его из посадочного места. Запомните положение бегунка относительно корпуса – это облегчит последующую установку. После выполнения всех операций проверьте, что ни один шланг или провод не мешает снятию ГБЦ, и приступайте к следующему этапу работ.
Пошаговая последовательность откручивания болтов крепления ГБЦ
Перед началом работы убедитесь, что двигатель полностью остыл. Болты ГБЦ на ВАЗ 2107 затянуты с усилием 9,8–11,8 кгс·м, поэтому для их откручивания потребуется головка на 12 мм с удлинителем и воротком длиной не менее 50 см. Используйте только шестигранную головку – двенадцатигранные могут сорвать грани болтов.
Откручивание начинайте с крайних болтов, расположенных по углам ГБЦ. Это болты №1 и №10 (если считать от передней части двигателя). Ослабляйте их на пол-оборота, затем переходите к противоположным – №4 и №7. Такой порядок предотвращает перекос головки и деформацию прокладки.
После ослабления угловых болтов переходите к средним. Начинайте с №5 и №6, затем откручивайте №2 и №9. Последними ослабляйте болты №3 и №8. Каждый болт выкручивайте не более чем на 1–1,5 оборота за подход, соблюдая симметричность. Это критически важно для равномерного снятия нагрузки.
Если болт не поддается, нанесите на резьбу проникающую смазку (например, WD-40) и дайте ей впитаться 10–15 минут. Избегайте чрезмерных усилий – сорванный болт потребует высверливания, что усложнит ремонт. При необходимости используйте ударный гайковерт с регулировкой момента затяжки.
После полного ослабления всех болтов выкрутите их полностью в обратном порядке: сначала средние, затем крайние. Извлекайте болты аккуратно, чтобы не повредить резьбу в блоке цилиндров. Проверьте состояние резьбы – при наличии задиров или коррозии очистите ее метчиком М12×1,25.
Болты ГБЦ на ВАЗ 2107 с карбюратором имеют длину 118–120 мм. Если болт короче или длиннее, замените его – это признак деформации или неправильной установки. Перед повторной установкой смажьте резьбу графитовой или медной пастой для предотвращения прикипания.
При откручивании обратите внимание на состояние шайб под болтами. Если они деформированы или имеют следы перегрева, замените их новыми. Толщина стандартной шайбы – 2 мм, материал – сталь с цинковым покрытием. Использование изношенных шайб приведет к неравномерной затяжке.
После снятия болтов осмотрите поверхность ГБЦ и блока на предмет трещин или деформаций. Проверьте плоскость головки с помощью лекальной линейки и щупа – допустимый зазор не более 0,1 мм. Если отклонения больше, головку необходимо фрезеровать.

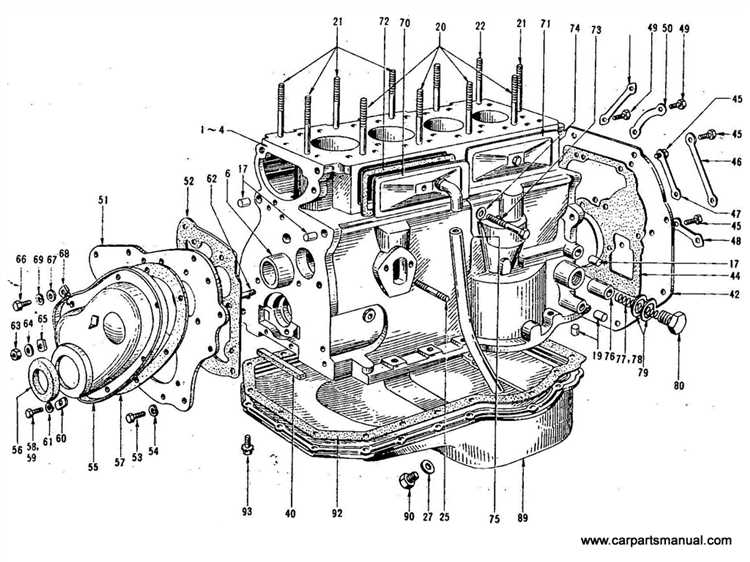

Как аккуратно снять головку блока цилиндров без повреждений
Отверните 10 болтов крепления ГБЦ в строгой последовательности: начиная с крайних, двигаясь к центру крест-накрест, с моментом затяжки не более 10 Н·м, чтобы избежать деформации головки. Приподнимите ГБЦ равномерно, используя две отвертки в качестве рычагов – вставляйте их в технологические зазоры между блоком и головкой, избегая повреждения привалочных поверхностей. Проверьте наличие остатков старой прокладки на блоке и головке, удаляя их пластиковым скребком или абразивной губкой с зернистостью P600, не допуская царапин. Осмотрите направляющие втулки клапанов на предмет износа – при необходимости замените их до установки новой прокладки.
Что проверить на снятой ГБЦ перед дальнейшими работами
Первым делом осмотрите плоскость прилегания ГБЦ к блоку цилиндров. Даже незначительное искривление (более 0,05 мм) приведёт к утечкам масла или охлаждающей жидкости. Проверку проводите с помощью лекальной линейки и набора щупов: прикладывайте линейку по диагоналям и вдоль длинных сторон, замеряя зазоры. Если деформация превышает допуск, головку придётся шлифовать на станке – самодельные методы выравнивания не дадут нужной точности.
Оцените состояние направляющих втулок клапанов. Износ проявляется в виде эллипсности отверстий или люфта клапанов при установке. Замерьте внутренний диаметр втулок микрометром: номинальный размер для впускных – 8,022–8,040 мм, для выпускных – 8,029–8,047 мм. Превышение допуска на 0,05 мм требует замены втулок, иначе клапаны будут перегреваться и прогорать из-за нарушения теплоотвода.
Проверьте сёдла клапанов на наличие раковин, трещин или выработки. Рабочая фаска должна быть шириной 1,5–2,0 мм для впускных и 1,8–2,2 мм для выпускных клапанов. Если фаска шире или имеет неровности, сёдла нужно обработать развёрткой под углом 45° с последующей притиркой. Глубокие повреждения (более 0,5 мм) устраняются только фрезеровкой на станке с последующей заменой клапанов.
Осмотрите маслосъёмные колпачки на предмет затвердевания или трещин. Даже если они визуально целы, замените их при любом вскрытии ГБЦ – ресурс колпачков на ВАЗ 2107 редко превышает 50 000 км. Проверьте пружины клапанов на остаточную деформацию: высота в свободном состоянии должна быть не менее 44,5 мм для наружных и 36,5 мм для внутренних пружин. Просевшие пружины приведут к неплотному закрытию клапанов и потере компрессии.
Изучите состояние резьбы под свечи зажигания и болты крепления ГБЦ. Сорванная или вытянутая резьба в отверстиях под свечи устраняется только установкой резьбовых вставок (например, HeliCoil). Для болтов ГБЦ проверьте длину: после затяжки с моментом 90–100 Н·м они должны выступать над плоскостью не менее чем на 10 мм. Если болт короче, замените его – иначе не удастся обеспечить нужный момент затяжки.
Промойте каналы системы охлаждения в ГБЦ от накипи и грязи. Особое внимание уделите каналу термостата и перепускным отверстиям: засор здесь приводит к перегреву двигателя. Используйте ёршик и раствор лимонной кислоты (50 г на 1 л воды), но избегайте абразивов – они повреждают алюминиевую поверхность. После промывки продуйте каналы сжатым воздухом, чтобы удалить остатки отложений.
Проверьте герметичность прокладки впускного коллектора и карбюратора. Даже микроскопические подсосы воздуха через прокладку приведут к обеднению смеси и неустойчивой работе двигателя на холостом ходу. Осмотрите поверхность коллектора на наличие коробления: зазор между фланцем и ГБЦ не должен превышать 0,1 мм. При необходимости замените прокладку и отшлифуйте фланец коллектора на плите.
Типичные ошибки при снятии ГБЦ и как их избежать
Первая и самая опасная ошибка – пренебрежение порядком ослабления болтов крепления ГБЦ. На ВАЗ 2107 с карбюратором болты откручивают строго от краёв к центру по диагонали, иначе перекос головки приведёт к деформации или трещинам. Используйте динамометрический ключ и схему из руководства по ремонту: болты ослабляют в 3–4 этапа, снижая усилие на 20–30% за подход. Игнорирование этого правила – гарантия коробления поверхности, что потребует фрезеровки или замены ГБЦ.
Вторая распространённая проблема – повреждение прокладки ГБЦ при демонтаже. Часто её пытаются поддеть отвёрткой или ножом, что приводит к задирам на поверхности блока или головки. Правильный способ: после ослабления болтов аккуратно покачивайте ГБЦ из стороны в сторону, помогая ей отделиться от блока. Если она не поддаётся, используйте резиновый молоток – лёгкие удары по углам помогут сдвинуть деталь без повреждений. Никогда не применяйте металлические инструменты для отрыва прокладки.
Третья ошибка – неполное удаление остатков старой прокладки и нагара. Оставшиеся частицы мешают плотному прилеганию новой прокладки, вызывая утечки масла или охлаждающей жидкости. Очищайте поверхности только пластиковыми или деревянными скребками – металл оставляет риски. Для удаления нагара используйте специальные очистители (например, ABRO или Hi-Gear) и безворсовую ветошь. Проверяйте плоскость блока и ГБЦ линейкой: зазор более 0,05 мм требует шлифовки.
Четвёртая критическая ошибка – неправильное обращение с клапанами и направляющими втулками. При снятии ГБЦ часто забывают зафиксировать клапаны, из-за чего они проваливаются в цилиндры, повреждая поршни или сёдла. Перед демонтажем установите поршень первого цилиндра в ВМТ и закрепите клапаны проволокой или специальными приспособлениями. Также следите за направляющими втулками – они могут выпасть при переворачивании ГБЦ. Храните их в отдельной ёмкости с маркировкой, чтобы не перепутать при сборке.
