Радиатор отопителя на ВАЗ 2112 – слабое место системы охлаждения. Течи антифриза, запотевание стекол и запах тосола в салоне сигнализируют о необходимости замены. Модель 2112 с двигателем 1,5 или 1,6 л требует демонтажа панели приборов, но процедуру можно выполнить за 4–6 часов при наличии стандартного набора инструментов: головок на 10 и 13, отверток (крестовая и плоская), пассатижей и ключа на 8.
Перед началом работ слейте антифриз через нижний патрубок радиатора или кран на блоке цилиндров. Объем системы – 7,8 л, но для замены достаточно слить 3–4 л. Отсоедините минусовую клемму аккумулятора, чтобы избежать короткого замыкания при снятии панели. Запаситесь новым радиатором (артикул 2110-8101060 для алюминиевых моделей или 2110-8101060-10 для медных), герметиком и хомутами.
Ключевые моменты: при снятии панели отсоединяйте разъемы подушек безопасности (если установлены) и фишки приборной панели. Торпедо крепится на 8 болтах – два под крышкой бардачка, два за декоративной накладкой у лобового стекла, остальные под заглушками по периметру. Радиатор фиксируется двумя скобами – их удобно снимать пассатижами. Перед установкой нового элемента проверьте состояние патрубков и заслонок – износ резиновых уплотнителей часто становится причиной повторных течей.
Сборка проводится в обратном порядке. После установки залейте антифриз, прогрейте двигатель до открытия термостата и проверьте уровень жидкости. Убедитесь в отсутствии подтеков на стыках патрубков и радиатора. Если печка дует холодным воздухом, проверьте положение заслонки – она должна полностью открываться при включении отопителя.
Необходимые инструменты и материалы для замены радиатора печки
Замена радиатора печки на ВАЗ 2112 требует подготовки специфического набора инструментов и расходных материалов. Без них процесс усложнится или станет невозможным. Основной акцент делается на качестве и пригодности каждого элемента – от ключей до герметика.
Минимальный комплект инструментов включает:
- Набор торцевых головок (8, 10, 13 мм) с удлинителем и трещоткой – для демонтажа креплений панели и радиатора.
- Отвёртки: крестовая PH2 и плоская 5 мм – для снятия хомутов, саморезов и фиксаторов.
- Пассатижи или круглогубцы – для работы с зажимами патрубков и проводами.
- Ключ на 17 мм – для откручивания гаек крепления педали газа (если не снимать целиком, потребуется удлинённый ключ).
- Шестигранник на 5 мм – для выкручивания винтов крепления нижней части панели.
Дополнительные приспособления ускорят работу и предотвратят повреждения. Обязательны:
- Пластиковые клипсодёры или съёмники для обшивки – чтобы не сломать пластиковые пистоны панели.
- Магнитная головка или телескопический магнит – для извлечения упавших болтов и гаек из труднодоступных мест.
- Шприц для откачки охлаждающей жидкости – минимум на 200 мл, чтобы слить антифриз из радиатора без пролива.
- Ёмкость для слива антифриза объёмом не менее 5 литров – подойдёт пластиковая канистра с широким горлом.
Расходные материалы выбираются с учётом совместимости с системой охлаждения. Новый радиатор печки должен быть алюминиевым или медным – модели с пластиковыми бачками служат меньше. Оригинальный артикул: 2112-8101060 (алюминий) или 2110-8101060 (медь). Альтернативы: Luzar LRh 0122, ДААЗ 2112.08101060-01.
Для герметизации соединений потребуется:
- Герметик для систем охлаждения – анаэробный или силиконовый, например, ABRO 999 или DoneDeal DD6770.
- Новые хомуты для патрубков – червячные, диаметром 16–20 мм (4 шт.). Оригинальные хомуты часто ржавеют и ломаются.
- Антифриз – 5–7 литров для доливки после замены. Рекомендуется использовать G12 или G12+ (красный), например, Sintec Lux или Felix Carbox.
Защитные средства предотвратят травмы и загрязнения. Работайте в перчатках – нитриловых или латексных, чтобы избежать контакта с антифризом и маслами. Очки защитят глаза от случайных брызг при сливе жидкости. Ветошь или бумажные полотенца пригодятся для протирки поверхностей и устранения подтёков.
Для удобства демонтажа панели пригодится помощник – один человек удерживает детали, пока второй откручивает крепления. Если работа ведётся в одиночку, используйте домкрат или подпорки для фиксации панели в приподнятом состоянии. Это освободит руки и снизит риск падения тяжёлых элементов.
Проверьте наличие всех компонентов до начала работ. Отсутствие даже одного инструмента – например, шестигранника или хомута – приведёт к вынужденной остановке процесса. Заранее продумайте последовательность действий: слив антифриза, демонтаж панели, замена радиатора, сборка. Это сократит время простоя и минимизирует ошибки.
Не экономьте на расходниках. Дешёвые хомуты или герметики низкого качества могут стать причиной течи уже через несколько недель. Алюминиевый радиатор прослужит дольше пластикового, но требует аккуратной установки – избегайте перекосов и чрезмерной затяжки креплений. После сборки обязательно проверьте систему на герметичность под давлением.
Подготовка автомобиля и слив охлаждающей жидкости
Установите автомобиль на ровную площадку, зафиксируйте задние колеса противооткатными упорами и включите стояночный тормоз. Отсоедините клемму «минус» аккумуляторной батареи, чтобы исключить случайное замыкание при работе с электропроводкой. Снимите защиту картера двигателя, если она установлена – для этого потребуется ключ на 10 или 13 (в зависимости от крепежа). Перед сливом охлаждающей жидкости (ОЖ) убедитесь, что двигатель полностью остыл: при температуре выше 40°C давление в системе может привести к выбросу горячего антифриза и ожогам.
Подставьте под сливную пробку радиатора (расположена в нижней части с левой стороны) емкость объемом не менее 8 литров. Открутите пробку ключом на 13, предварительно ослабив ее на пол-оборота, чтобы сбросить давление. Для ускорения процесса откройте крышку расширительного бачка, но делайте это осторожно – пар может вырваться под давлением. После слива основной части ОЖ переместите емкость под блок цилиндров: на ВАЗ 2112 сливная пробка блока находится под модулем зажигания (ключ на 13). Если антифриз загрязнен или имеет ржавый оттенок, промойте систему дистиллированной водой перед установкой нового радиатора.
Демонтаж передней панели и доступа к радиатору отопителя
На ВАЗ 2112 передняя панель крепится на 10 винтах под крестовую отвёртку: 4 снизу (по два с каждой стороны от бардачка), 2 сверху у лобового стекла и 4 по бокам – за декоративными накладками стоек. Открутите их полностью, включая скрытые под пластиковыми заглушками у боковых воздуховодов. Не потеряйте шайбы – они предотвращают дребезг панели.
Отсоедините колодки проводов от приборной панели, магнитолы и блока управления отопителем. Для этого сожмите фиксаторы пальцами и потяните разъёмы на себя. Запомните расположение: жгут к блоку предохранителей идёт справа, а провода к подсветке – слева. Если перепутаете, после сборки могут не работать стеклоподъёмники или прикуриватель.
Снимите рулевое колесо вместе с подушкой безопасности. Отключите аккумулятор за 10 минут до работы, чтобы разрядился конденсатор пиропатрона. Открутите центральную гайку на 24, покачивая руль, стяните его со шлицов. Отсоедините разъём подушки и провода клаксона. Храните подушку лицевой стороной вверх – случайный удар может её сработать.
Демонтируйте нижнюю часть панели: открутите 3 болта на 10 под рулевой колонкой и 2 самореза под пепельницей. Отведите колонку вниз, зафиксировав её проволокой за кронштейн. Снимите бардачок, открутив 4 самореза – два внутри и два снаружи. Под ним расположен блок управления отопителем: отсоедините тросики заслонок, пометив их положение маркером.
Открутите 2 гайки на 13, крепящие панель к кузову у лобового стекла. С правой стороны найдите болт под заглушкой – он часто ржавеет, поэтому заранее обработайте WD-40. Потяните панель на себя, одновременно отсоединяя воздуховоды от печки. Если мешает жгут проводов, временно закрепите его изолентой к кронштейну торпедо.

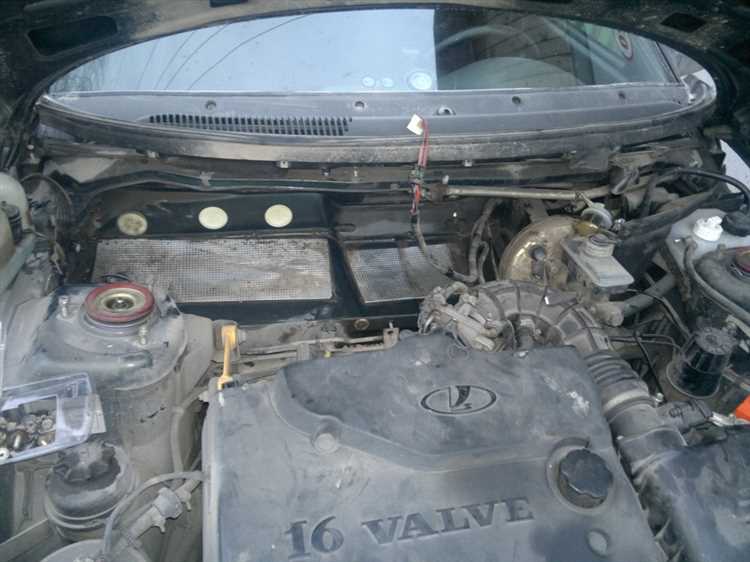

Радиатор отопителя расположен за моторным щитом, под воздуховодом. Чтобы добраться до него, снимите металлическую пластину, закрывающую доступ – она крепится на 4 болтах на 8. Отсоедините патрубки радиатора, предварительно подставив ёмкость под антифриз. Если шланги прикипели, срежьте их ножом, но оставьте запас для нового хомута.
Открутите 3 самореза, удерживающие радиатор в корпусе печки. Два из них видны сразу, третий спрятан за пластиковым кронштейном – его проще нащупать пальцем. Аккуратно вытащите радиатор, наклонив его в сторону водителя. Если он не идёт, проверьте, не осталось ли незамеченных креплений или зацепился ли он за корпус.
Перед установкой нового радиатора очистите посадочное место от грязи и остатков старой прокладки. Нанесите тонкий слой герметика на фланцы корпуса печки – это предотвратит подтекание антифриза. Убедитесь, что заслонки отопителя свободно перемещаются, иначе после сборки печка будет дуть холодным воздухом.
Снятие старого радиатора печки и проверка патрубков
Перед демонтажем радиатора слейте охлаждающую жидкость через нижний патрубок радиатора системы охлаждения или шланг расширительного бачка, открутив пробку на блоке цилиндров ключом на 13. Подставьте емкость объемом не менее 8 литров – антифриз токсичен и требует утилизации. Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с электропроводкой вентилятора.
Открутите саморезы крепления центральной консоли (4 шт. под заглушками и 2 в нише магнитолы) и снимите её, отсоединив разъемы прикуривателя и подсветки. Отведите консоль в сторону, не отключая провода полностью – это ускорит обратную сборку. Демонтируйте воздуховоды, идущие к ногам пассажиров, открутив 3 винта крепления к корпусу печки. Отсоедините шланги радиатора печки, ослабив хомуты пассатижами или головкой на 7 – будьте готовы к остаткам антифриза в патрубках.

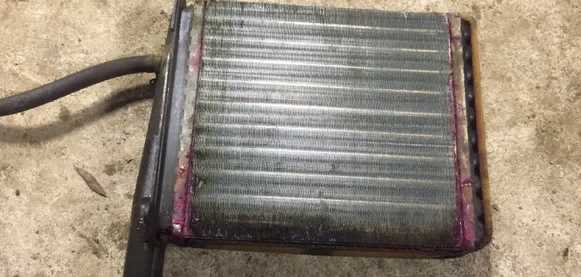

Снимите радиатор печки, потянув его на себя с усилием – он фиксируется защелками в пластиковом корпусе. Осмотрите снятый радиатор на предмет трещин, деформаций или следов коррозии на алюминиевых пластинах. Проверьте патрубки на эластичность: если резина задубела или имеет трещины глубиной более 1 мм, замените их новыми (внутренний диаметр 16 мм, длина 300 и 400 мм для подводящего и отводящего соответственно). Продуйте патрубки сжатым воздухом, чтобы удалить отложения и убедиться в отсутствии засоров.
Оцените состояние корпуса печки: трещины или сколы на пластиковых деталях устраните холодной сваркой или герметиком для систем охлаждения. Проверьте работу заслонок – они должны перемещаться без заеданий, иначе потребуется смазка или замена приводных тяг. Убедитесь, что дренажное отверстие под радиатором не забито – его засор приводит к скоплению конденсата и неприятному запаху в салоне.
Установка нового радиатора и герметизация соединений
Перед установкой нового радиатора печки на ВАЗ 2112 убедитесь, что патрубки и посадочное место в корпусе отопителя очищены от остатков старого герметика и грязи. Используйте металлическую щетку или наждачную бумагу с зернистостью P120 для удаления окислов с алюминиевых поверхностей. Протрите детали безворсовой салфеткой, смоченной в бензине или спирте, чтобы исключить попадание абразивных частиц в систему охлаждения.

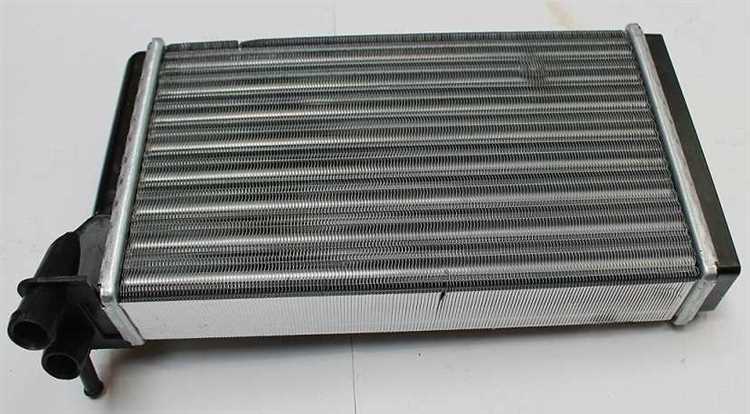

Распакуйте новый радиатор и проверьте его на наличие механических повреждений. Обратите внимание на толщину трубок – для ВАЗ 2112 оптимальным считается радиатор с трубками диаметром 16 мм и шагом оребрения 2,5–3 мм. Если в комплекте нет уплотнительных колец, приобретите их отдельно: для патрубков подойдут резиновые кольца 18х22 мм, для стыка с корпусом – паронитовая прокладка толщиной 1 мм.
Нанесите тонкий слой термостойкого герметика на фланцы радиатора и посадочные места в корпусе отопителя. Используйте составы на силиконовой основе с рабочей температурой не ниже +200°C, например, ABRO Red или DoneDeal DD6773. Избегайте избыточного нанесения – достаточно полоски шириной 2–3 мм по периметру. Дайте герметику подсохнуть в течение 5–7 минут, чтобы он стал липким, но не затвердел полностью.
Установите радиатор в корпус отопителя, совместив патрубки с отверстиями в моторном щите. Прижмите деталь с усилием 15–20 Н·м, равномерно затягивая крепежные болты по диагонали. Если радиатор имеет пластиковые фиксаторы, не перетягивайте их – достаточно защелкнуть до характерного щелчка. Проверьте, чтобы зазор между радиатором и корпусом не превышал 0,5 мм по всему периметру.
Подсоедините патрубки к радиатору, предварительно смазав их внутреннюю поверхность силиконовой смазкой для облегчения монтажа. Используйте хомуты с червячным механизмом типа Norma или аналогичные, затягивая их до момента 3–4 Н·м. Для верхнего патрубка (подводящего) рекомендуется установить дополнительный хомут на расстоянии 20–30 мм от края, чтобы предотвратить сползание при вибрации.
После установки радиатора залейте охлаждающую жидкость в систему через расширительный бачок, не закрывая крышку. Запустите двигатель и дайте ему прогреться до включения вентилятора. Проверьте герметичность соединений с помощью фонарика и зеркала – даже незначительные подтеки устраняйте сразу, подтягивая хомуты или добавляя герметик. Особое внимание уделите стыку радиатора с корпусом отопителя: при обнаружении утечки снимите радиатор и повторно нанесите герметик.
Для проверки работоспособности печки включите отопитель на максимальную температуру и скорость вентилятора. Через 5–7 минут воздух из дефлекторов должен стать горячим (не ниже +50°C при температуре окружающей среды +20°C). Если нагрев недостаточный, проверьте уровень ОЖ и наличие воздушных пробок – для их удаления приподнимите переднюю часть автомобиля на 20–30 см и дайте двигателю поработать на холостых оборотах 10–15 минут.
После остывания двигателя повторно проверьте затяжку всех соединений и долейте охлаждающую жидкость до уровня между метками «MIN» и «MAX» на расширительном бачке. Установите на место снятые элементы салона и пластиковые панели, закрепив их штатными саморезами. Через 50–100 км пробега осмотрите радиатор и патрубки на предмет утечек – при необходимости подтяните хомуты или замените уплотнительные кольца.
