Снятие бокового зеркала на Форд Фокус 3 – задача, требующая аккуратности и знания конструктивных особенностей. Модель оснащена зеркалами с электроприводом и подогревом, что усложняет демонтаж. В большинстве случаев процедура занимает 15–20 минут при наличии необходимых инструментов: пластиковых лопаток для снятия обшивки, отвёртки TORX T20 и плоской отвёртки с тонким жалом.
Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания в электрических цепях зеркала. Особое внимание уделите фиксаторам обшивки двери – они хрупкие и легко ломаются при неосторожном обращении. На Форд Фокус 3 используется 6–8 пластиковых клипс, расположенных по периметру внутренней панели двери. Их нужно аккуратно поддеть лопаткой, начиная с нижнего угла.
После снятия обшивки отсоедините разъёмы проводки: один для электропривода, второй – для подогрева. Зеркало крепится к двери тремя болтами TORX T20, скрытыми под пластиковой накладкой. При установке нового зеркала убедитесь, что уплотнительная резинка плотно прилегает к кузову – это предотвратит попадание влаги и шум при движении.
Если зеркало снимается для замены стекла, используйте строительный фен для размягчения клеевого слоя. Температура нагрева не должна превышать 60–70°C, иначе пластиковый корпус может деформироваться. Для установки нового стекла применяйте специальный двухкомпонентный клей, рекомендованный производителем.
Какие инструменты понадобятся для демонтажа зеркала
Для снятия зеркала на Форд Фокус 3 потребуется минимальный набор инструментов: пластиковая лопатка или монтажная лопатка с мягким наконечником (шириной 5–7 мм), чтобы поддеть облицовку без повреждения пластика, и крестовая отвертка PH2 для откручивания винта крепления зеркала к двери. Если зеркало с электроприводом или подогревом, дополнительно понадобятся плоскогубцы с узкими губками для отсоединения разъема проводки. В некоторых случаях может пригодиться тонкая отвертка с плоским жалом (2–3 мм) для аккуратного отжатия фиксаторов на внутренней стороне облицовки.
Для работы в труднодоступных местах используйте удлинитель для отвертки или гибкий держатель бит – это упростит доступ к винту, расположенному под углом. Если зеркало закреплено на клеевой основе (например, при замене стекла), подготовьте строительный фен для размягчения клея и пластиковый шпатель для отделения деталей. Избегайте металлических инструментов при работе с хромированными элементами – используйте только силиконовые или нейлоновые лопатки, чтобы не поцарапать поверхность.
Как правильно отсоединить электропроводку зеркала
Перед началом отсоединения электропроводки на Форд Фокус 3 убедитесь, что зажигание выключено, а ключ извлечен из замка. Это предотвратит короткое замыкание и повреждение электронных компонентов. Разъемы проводки зеркала расположены под декоративной накладкой дверной карты, ближе к нижней части зеркального элемента. Для доступа к ним потребуется снять обшивку двери, используя пластиковые клипсы и отвертку с плоским жалом.
Основной разъем электропроводки зеркала на Форд Фокус 3 – это 6-контактный штекер черного цвета с защелкой. Чтобы его отсоединить, нажмите на фиксатор большим пальцем в сторону разъема, одновременно потянув штекер на себя. Если фиксатор не поддается, не применяйте силу – проверьте наличие дополнительных креплений или скрытых защелок. В некоторых случаях может потребоваться аккуратно поддеть разъем тонкой пластиковой лопаткой.
Для зеркал с подогревом, электрохромным затемнением или повторителем поворота предусмотрены дополнительные разъемы. Например, проводка подогрева подключается через отдельный 2-контактный штекер с красным и черным проводами. Перед отсоединением запомните или сфотографируйте расположение разъемов, чтобы избежать ошибок при обратной сборке. Особое внимание уделите проводам повторителя поворота – они часто имеют хрупкую изоляцию и могут переломиться при неаккуратном обращении.
После отсоединения разъемов проверьте состояние контактов. Окисление или загрязнение может стать причиной некорректной работы зеркала после установки. Очистите контакты спиртовой салфеткой или специальным средством для электроники. Если на проводах обнаружены повреждения изоляции, обмотайте их изолентой или замените разъем. Не используйте металлические инструменты для чистки – это может повредить покрытие контактов.
При обратном подключении убедитесь, что все разъемы вставлены до щелчка фиксатора. Проверьте работоспособность зеркала, включив зажигание и активировав соответствующие функции (подогрев, регулировка, повторитель поворота). Если зеркало не реагирует, отсоедините и повторно подключите разъемы, убедившись в правильности их установки. В случае сохранения проблемы проверьте предохранители и целостность проводки в дверной стойке.
Пошаговая инструкция по снятию облицовки двери
Начните с отключения аккумулятора, чтобы исключить случайное срабатывание электростеклоподъемников или центрального замка. Подденьте пластиковый колпачок в нижней части внутренней ручки двери плоской отверткой или специальным съемником для клипс. Под ним скрыт винт Torx T20 – открутите его, удерживая ручку, чтобы не повредить крепление.
Снимите накладку дверной ручки, потянув её на себя с усилием в 3–5 кг. Она фиксируется на защелках, расположенных по периметру. Если защелки не поддаются, используйте пластиковую лопатку для демонтажа панелей, вставляя её в зазор между облицовкой и металлом двери. Избегайте чрезмерного давления – пластик хрупкий и может треснуть.
Отсоедините разъемы проводки от блока управления стеклоподъемниками и зеркалами. На Форд Фокус 3 они закреплены на облицовке: нажмите на фиксаторы и аккуратно вытяните коннекторы. После этого отверните оставшиеся винты крепления облицовки – два в районе подлокотника (Torx T20) и один под динамиком (если установлен). Динамик снимается отдельно: открутите три винта и отсоедините провода.
Потяните облицовку на себя, начиная с нижней части, чтобы высвободить клипсы по периметру. Всего их 8–10 штук: 4 по бокам, 2–3 внизу и 1–2 вверху. Храните снятые винты и клипсы в магнитной коробке или на липкой ленте, чтобы не потерять. При обратной установке сначала защелкните верхнюю часть облицовки, затем нижнюю, и только потом затягивайте винты.

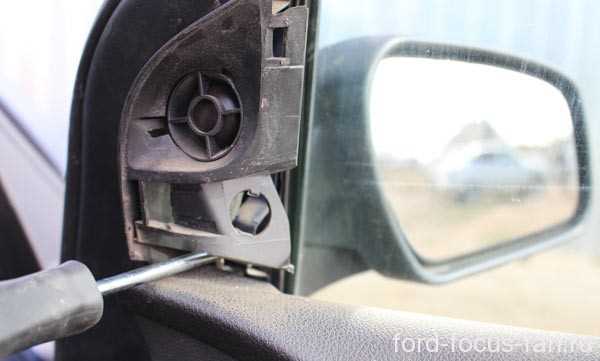

Как открутить крепления зеркала без повреждений
На Форд Фокус 3 зеркало крепится тремя болтами Torx T20, расположенными под пластиковой накладкой. Перед началом работ отключите питание зеркала, сняв клемму с аккумулятора или отсоединив разъем проводки. Это предотвратит случайное срабатывание электропривода и короткое замыкание.
Для доступа к болтам снимите внутреннюю пластиковую заглушку, поддев её плоской отверткой или специальной лопаткой для демонтажа обшивки. Заглушка держится на защелках, поэтому действуйте аккуратно, чтобы не сломать фиксаторы. Если пластик хрупкий, прогрейте его феном до 40–50°C – это снизит риск трещин.
Используйте качественную биту Torx T20 с магнитным наконечником или держателем. Дешевые аналоги часто срывают шлицы, особенно если болты затянуты с усилием 8–10 Н·м. Перед откручиванием очистите головки болтов от грязи и ржавчины с помощью очистителя тормозов или WD-40 – это уменьшит трение и предотвратит срыв резьбы.
Откручивайте болты в последовательности: сначала центральный, затем верхний и нижний. Такой порядок снижает нагрузку на пластиковый корпус зеркала и предотвращает его перекос. Если болт не поддается, нанесите на резьбу проникающую смазку (например, Liquid Wrench) и дайте ей подействовать 10–15 минут. Избегайте ударных отверток – они могут повредить посадочное место.
При откручивании последнего болта придерживайте зеркало рукой, чтобы оно не упало. Если корпус зеркала прикипел к металлической площадке двери, аккуратно постучите по нему резиновым молотком или оберните отвертку тканью и подденьте край. Не используйте металлические инструменты без защиты – это оставит царапины на лакокрасочном покрытии.
После снятия болтов проверьте состояние резиновых уплотнителей и пластиковых втулок. Если они деформированы или потрескались, замените их перед установкой нового зеркала. Оригинальные втулки имеют артикул 1708265, аналоги можно подобрать по размеру: внешний диаметр 12 мм, внутренний – 8 мм.
Если болты приржавели к резьбе, не пытайтесь их выкрутить силой. Прогрейте место соединения паяльной лампой или строительным феном до 150–200°C – металл расширится, и болт поддастся легче. После нагрева сразу нанесите смазку и дайте остыть, чтобы не повредить пластик.
Для повторной установки используйте динамометрический ключ и затягивайте болты с моментом 7–9 Н·м. Превышение усилия приведет к деформации корпуса или срыву резьбы в двери. Перед окончательной затяжкой проверьте положение зеркала – оно должно плотно прилегать к уплотнителю без зазоров.
Особенности снятия зеркала с подогревом и без него
Зеркала с подогревом на Форд Фокус 3 требуют дополнительных действий из-за наличия электрических контактов. Перед началом демонтажа отключите аккумулятор, чтобы избежать короткого замыкания. Подогрев обычно подключается через разъем, расположенный в нижней части зеркала – его нужно аккуратно отсоединить, нажав на фиксатор. Если проводка закреплена стяжками, используйте кусачки, но не тяните за провода, чтобы не повредить изоляцию.
У зеркал без подогрева процесс проще, но есть нюансы. Основное отличие – отсутствие электрических соединений, что сокращает время работы. Однако крепежные элементы могут быть идентичны: пластиковые защелки или винты под торкс. Проверьте наличие скрытых фиксаторов под декоративной накладкой – на некоторых моделях они удерживают зеркало даже после откручивания основных болтов.
При снятии зеркала с подогревом обратите внимание на резиновую прокладку между корпусом и стеклом. Она предотвращает попадание влаги к нагревательному элементу. Если прокладка повреждена, замените её перед установкой, иначе подогрев может работать некорректно. Для зеркал без подогрева такая прокладка тоже есть, но её роль сводится к защите от пыли и шума.
Инструменты для работы отличаются незначительно. Для обоих типов зеркал потребуются:
- Отвертка Torx T20 или T25 (в зависимости от года выпуска)
- Пластиковый съемник для обшивки (чтобы не повредить защелки)
- Мультиметр (для проверки подогрева после демонтажа)
Для зеркал с подогревом дополнительно пригодится изолента, чтобы зафиксировать провода и не допустить их случайного контакта с металлическими частями кузова.
После отсоединения зеркала с подогревом проверьте сопротивление нагревательного элемента. Нормальные значения – 10–20 Ом. Если мультиметр показывает обрыв или короткое замыкание, элемент требует замены. У зеркал без подогрева такая проверка не нужна, но стоит осмотреть крепления на предмет трещин или деформации – они могут стать причиной вибрации при движении.
Установка зеркала обратно также имеет различия. Для моделей с подогревом сначала подключите разъем, затем зафиксируйте зеркало механически. Убедитесь, что провода не пережаты и не касаются острых кромок. Для зеркал без подогрева достаточно совместить крепления и защелкнуть фиксаторы – дополнительных действий не требуется.
Если после установки зеркало с подогревом не работает, проверьте предохранитель F67 (10А) в блоке салона. Также возможен обрыв провода в гофре между дверью и стойкой – для диагностики прозвоните цепь от разъема до блока управления. У зеркал без подогрева единственная возможная проблема – неплотная фиксация, которая приводит к дребезжанию.
Типичные ошибки при демонтаже и как их избежать
Первая ошибка – игнорирование температурных условий. Зеркало Форд Фокус 3 крепится на пластиковых защёлках, которые при низких температурах становятся хрупкими. Попытка снять зеркало на морозе часто приводит к поломке фиксаторов. Оптимальная температура для работы – не ниже +10°C. Если демонтаж необходим зимой, прогрейте салон или используйте строительный фен, направляя поток тёплого воздуха на корпус зеркала в течение 2–3 минут.
Вторая распространённая проблема – чрезмерное усилие при отсоединении электрического разъёма. На Форд Фокус 3 используется хрупкий 4-контактный штекер с фиксатором. Многие тянут за провода, вместо того чтобы нажать на защёлку пальцем или плоской отвёрткой. Правильный способ: сдвиньте фиксатор в сторону (обычно вправо) и только потом аккуратно вытащите разъём. Повреждение контактов потребует замены всей проводки.
Третья ошибка – неправильный порядок действий. Некоторые начинают с откручивания крепёжных винтов, не сняв предварительно внутреннюю облицовку двери. На Форд Фокус 3 сначала снимается треугольная накладка (держится на двух клипсах), затем откручиваются три винта Torx T20, удерживающие зеркало. Пропуск первого шага приводит к срыву клипс или повреждению пластика.
Четвёртая ошибка – использование неподходящих инструментов. Для демонтажа требуется ключ Torx T20, а не обычная отвёртка. Применение плоской или крестовой отвёртки срывает шлицы винтов, после чего их приходится высверливать. Также не рекомендуется использовать металлические лопатки для поддевания пластиковых элементов – только пластиковые или силиконовые инструменты.
Пятая ошибка – пренебрежение защитой лакокрасочного покрытия. При снятии зеркала легко поцарапать дверь или кузов. Заклейте края двери малярным скотчем и подложите мягкую ткань под зеркало во время демонтажа. Особое внимание уделите участку вокруг креплений – там часто остаются незаметные заусенцы, которые могут повредить краску при неосторожном движении.
Шестая ошибка – неверная последовательность при обратной установке. После замены зеркала многие забывают сначала подключить электрический разъём, а уже потом затягивать винты. Это приводит к необходимости повторного снятия, так как штекер не всегда встаёт на место при закреплённом корпусе. Сначала соедините контакты, затем зафиксируйте зеркало винтами, и только потом устанавливайте облицовку.
Седьмая ошибка – игнорирование проверки работоспособности до окончательной сборки. После установки нового зеркала включите зажигание и проверьте все функции: складывание, обогрев, регулировку. Если зеркало не реагирует, проблема может быть в неправильно подключённом разъёме или неисправности нового элемента. Обнаружение дефекта на этапе сборки сэкономит время на повторный демонтаж.
Восьмая ошибка – хранение снятого зеркала без защиты. Оставленное без упаковки зеркало легко повредить – разбить стекло, поцарапать корпус или деформировать пластиковые защёлки. Храните его в оригинальной коробке или оберните пузырчатой плёнкой, зафиксировав скотчем. Особенно это актуально, если зеркало планируется использовать повторно.
Как установить зеркало обратно после ремонта или замены
Перед установкой проверьте целостность всех крепежных элементов: пластиковые защелки на корпусе зеркала, металлические пистоны и резиновые уплотнители. На Форд Фокус 3 используются три основных точки фиксации: два нижних пистона (диаметр 6 мм) и верхний пластиковый зажим. Если пистоны повреждены, замените их на новые (артикул Ford 1475810) – стандартные крепежи с резьбой М6 и длиной 12 мм. Нанесите на резьбу фиксатор Loctite 243, чтобы предотвратить самопроизвольное откручивание из-за вибрации.
Процесс установки начинайте с подключения электропроводки. Вставьте разъем зеркала в ответную часть жгута проводов, расположенную за обшивкой двери. Убедитесь, что защелка разъема зафиксировалась с характерным щелчком – неплотное соединение приведет к неработающим функциям подогрева или электрорегулировки. Затем аккуратно заведите верхнюю часть корпуса зеркала под уплотнитель двери, совместив пазы с направляющими на кузове. Прижмите зеркало к двери до упора, пока не услышите щелчки нижних пистонов.
- Затягивайте крепежные винты крест-накрест, начиная с верхнего, моментом 3–4 Н·м. Превышение усилия приведет к деформации пластикового корпуса.
- После установки проверьте работу всех функций: подогрев (должен активироваться при включении обогрева заднего стекла), электрорегулировку (ход зеркала должен быть плавным, без заеданий) и складывание (если предусмотрено).
- Установите на место декоративную заглушку, закрывающую винты – она фиксируется на защелках без применения инструментов.
