Планетарные втулки – это компактные и надежные трансмиссионные системы, которые вытесняют традиционные многоскоростные кассеты за счет долговечности и минимального обслуживания. Модели типа Shimano Nexus 3/7/8, SRAM i-Motion 3/9 или Sturmey-Archer X-RD/RD обеспечивают передаточные отношения от 140% до 380% при весе от 1,2 до 2,5 кг. Установка требует точности: допустимое отклонение цепи по вертикали – не более ±2 мм, а осевой люфт колеса – менее 0,5 мм. Перед началом работ проверьте совместимость втулки с рамой: ширина дропаутов должна соответствовать стандарту 135 мм (для большинства моделей) или 120 мм (для старых велосипедов).
Инструменты для установки: съемник кассеты (для демонтажа старой трансмиссии), ключ для конусных гаек (размер 15–17 мм), динамометрический ключ (момент затяжки осевых гаек – 30–40 Н·м), выжимка цепи и набор шестигранников (для регулировки натяжителя). Если втулка оснащена тормозным механизмом (например, Shimano Nexus с барабанным тормозом), дополнительно потребуется специальный ключ для тормозного рычага. Перед сборкой смажьте подшипники втулки консистентной смазкой Shimano Premium Grease или аналогом – это продлит ресурс узла до 10 000–15 000 км.
Первый этап – демонтаж старой трансмиссии. Снимите колесо, открутите гайки оси или ослабьте эксцентрик. Если на велосипеде установлена кассета, используйте съемник и хлыст для фиксации звезды. При наличии натяжителя цепи ослабьте его до полного провисания цепи. Убедитесь, что дропауты рамы не имеют заусенцев – они могут повредить ось втулки при установке. Для втулок с тормозным механизмом отсоедините трос тормоза, предварительно зафиксировав его положение, чтобы избежать повторной регулировки.
При установке новой втулки обратите внимание на направление вращения: стрелка на корпусе должна совпадать с движением колеса вперед. Затяните осевые гайки равномерно, контролируя люфт – при правильной установке колесо вращается свободно, без заеданий. Цепь должна располагаться строго по центру звезды втулки; смещение более 1 мм приведет к ускоренному износу. Для моделей с натяжителем цепи (например, Shimano Nexus 8) используйте фирменный натяжитель Shimano Chain Tensioner – он обеспечивает оптимальное натяжение 5–7 Н и предотвращает проскакивание.
Финальная настройка включает регулировку переключения передач. Для втулок с тросиковым управлением (например, SRAM i-Motion 9) используйте индикатор натяжения троса: при переключении на высшую передачу зазор между индикатором и корпусом втулки должен составлять 0,5–1 мм. Проверьте работу тормоза (если есть): ход рычага не должен превышать 30 мм, а тормозной путь при скорости 25 км/ч – 5–7 м. После пробной поездки подтяните все крепежные элементы и повторно проверьте натяжение цепи.
Какие инструменты и материалы понадобятся для монтажа
Для установки планетарной втулки потребуется набор шестигранных ключей – от 4 до 8 мм. Чаще всего используются 5 и 6 мм для фиксации оси и крепления ротора тормоза. Проверьте совместимость ключей с болтами втулки: некоторые производители (например, Shimano) применяют нестандартные размеры, требующие специальных инструментов.
Торцевой ключ на 15 или 17 мм нужен для откручивания гаек оси заднего колеса. Если велосипед оснащён эксцентриковым зажимом, понадобится съёмник для его разборки. Для втулок с креплением на гайки пригодится динамометрический ключ – момент затяжки не должен превышать 30–40 Н·м, иначе возможна деформация оси.
Съёмник цепи обязателен для разъединения и последующего соединения цепи после установки втулки. Выбирайте инструмент с регулируемым упором, чтобы избежать повреждения пинов. Для втулок с цепным приводом (например, Shimano Nexus 8) может потребоваться специальный замок цепи, если штатный не подходит по длине.
Смазка для планетарных механизмов – критически важный компонент. Используйте только рекомендованные производителем составы: для Shimano подходит смазка на основе лития или специальные масла для внутренних механизмов, для SRAM – синтетические смазки с высокой адгезией. Обычные велосипедные смазки для цепей не подойдут – они не выдерживают нагрузок внутри втулки.
Набор для регулировки натяжения спиц включает спицевой ключ и тензометр. Планетарные втулки тяжелее стандартных, поэтому обод должен быть правильно отцентрован. Для алюминиевых ободов допустимое натяжение спиц – 80–120 кгс, для стальных – до 150 кгс. Проверяйте равномерность натяжения по всей окружности.
Резиновые или силиконовые перчатки защитят руки от смазки и острых краёв деталей. Для очистки втулки перед установкой приготовьте безворсовую ветошь и обезжириватель (изопропиловый спирт или специализированные средства для велосипедных деталей). Избегайте ацетона – он разрушает пластиковые и резиновые уплотнители.
Если втулка устанавливается на раму с нестандартным дропаутом (например, горизонтальным), может потребоваться направляющая ось или шаблон для выравнивания колеса. Для втулок с дисковыми тормозами нужен адаптер для калибровки суппорта – проверьте совместимость с ротором (обычно 6-болтовое крепление или CenterLock).
Дополнительно пригодятся: штангенциркуль для проверки ширины дропаутов (стандарт – 135 мм для MTB, 130 мм для шоссейных велосипедов), молоток с резиновой насадкой для аккуратной посадки втулки, и фонарик с узким лучом для осмотра внутренних механизмов. Храните инструменты в чистоте – даже мелкие частицы грязи могут вывести втулку из строя.

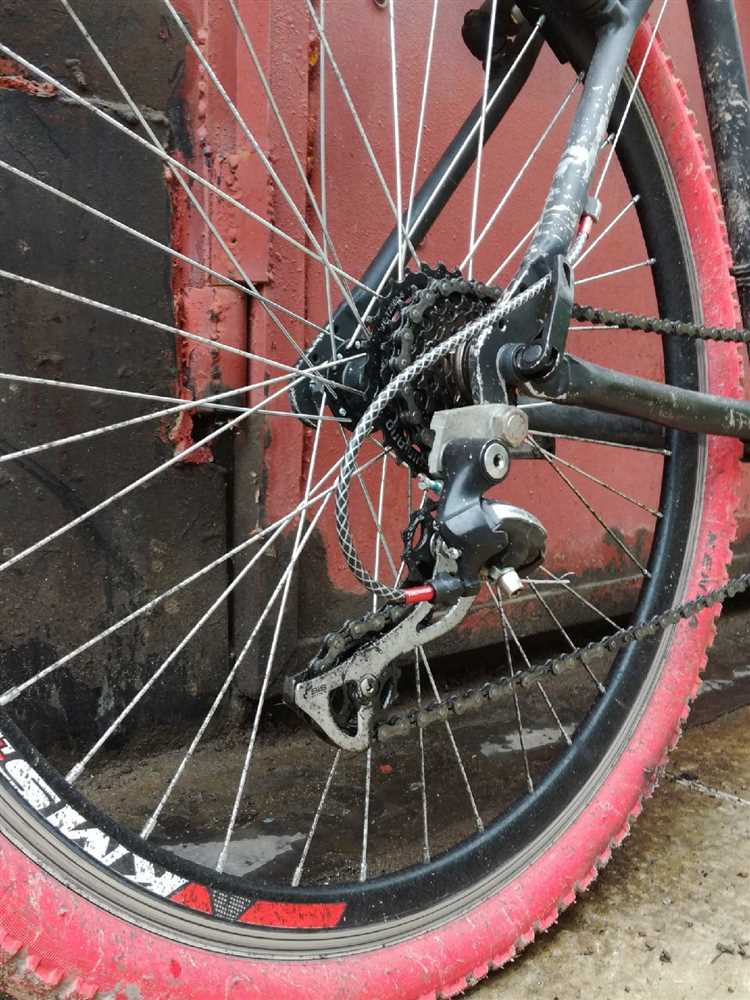

Как снять заднее колесо и демонтировать старую втулку
Перед началом работ переключите цепь на самую маленькую звезду кассеты, чтобы минимизировать натяжение. Если велосипед оснащён ободными тормозами, разожмите их с помощью рычага на тормозной ручке или отсоедините трос от суппорта. Для дисковых тормозов дополнительных действий не требуется, но следите, чтобы ротор не касался колодок при снятии колеса.
Открутите эксцентрик или гайки оси колеса против часовой стрелки. На эксцентриках сначала ослабьте зажимную гайку на 3–4 оборота, затем вытяните рычаг в сторону от рамы. Если ось зафиксирована гайками, используйте ключи на 15 или 17 мм – удерживайте одну гайку, откручивая вторую. При наличии крепления типа «сквозная ось» (thru-axle) выкрутите её полностью шестигранником на 5 или 6 мм.
- Проверьте наличие стопорных колец или пыльников на втулке – их нужно снять перед демонтажем.
- Для втулок с трещоткой (не кассетой) потребуется съёмник под соответствующий стандарт: Shimano – FR-1.3, SRAM – TL-FH40.
Зафиксируйте колесо в тисках через обод (используйте мягкие губки или прокладки) или положите на ровную поверхность. Вставьте съёмник в шлицы трещотки/кассеты и удерживайте его разводным ключом, одновременно откручивая контргайку втулки хлыстом или вторым ключом. Если втулка не поддаётся, нанесите проникающую смазку (WD-40, Liquid Wrench) на резьбу и подождите 10–15 минут. После снятия трещотки/кассеты выбейте ось молотком через деревянную проставку, чтобы не повредить резьбу.
Подготовка рамы и оси к установке планетарной втулки
Перед установкой проверьте ширину дропаутов рамы – стандарт для большинства планетарных втулок (например, Shimano Nexus или SRAM) составляет 135 мм. Измерьте расстояние штангенциркулем с точностью до 0,1 мм: отклонение даже на 1–2 мм приведёт к перекосу оси и преждевременному износу подшипников. Если рама уже использовалась с обычной втулкой, очистите дропауты от старой смазки и ржавчины металлической щёткой, затем протрите ацетоном – остатки загрязнений ухудшают контакт с осью и могут вызвать люфт.
Ось планетарной втулки (обычно диаметром 10 мм) должна свободно входить в дропауты без усилий, но и без зазоров. Если рама узкая, аккуратно разведите перья с помощью специального инструмента – разжимного ключа для дропаутов. Работайте симметрично, контролируя ширину каждые 2–3 мм, чтобы избежать деформации перьев. Для алюминиевых рам допустимо расширение на 5 мм за один подход, для стальных – до 10 мм, но с обязательным прогревом места сгиба строительным феном (150–200°C) для предотвращения трещин.
Проверьте состояние резьбы на оси и гайках: заусенцы или смятая резьба приведут к неравномерной затяжке и вибрации. Очистите резьбу метчиком М10×1 (для большинства втулок) или прогонной плашкой, если на оси есть повреждения. Нанесите на резьбу тонкий слой консистентной смазки (например, Shimano Premium Grease) – это предотвратит прикипание гаек и облегчит последующий демонтаж. Избегайте использования графитовых смазок: они высыхают и увеличивают трение.
Убедитесь, что дропауты рамы параллельны друг другу. Приложите металлическую линейку к внутренним поверхностям перьев и проверьте зазор щупом: допустимое отклонение – не более 0,3 мм на 100 мм длины. Если перья не параллельны, отрегулируйте их с помощью струбцин и деревянных проставок, затягивая болты крест-накрест. Для карбоновых рам этот этап критичен – малейший перекос вызовет концентрацию напряжений и риск разрушения волокон.
Перед окончательной установкой оси нанесите на контактные поверхности дропаутов и оси антикоррозийное покрытие (например, CRC Marine Grease). Это особенно важно для велосипедов, эксплуатируемых в условиях повышенной влажности. Затягивайте гайки динамометрическим ключом с усилием 30–35 Н·м: превышение приведёт к деформации оси, недостаточное – к люфту и разрушению шлицевого соединения втулки.

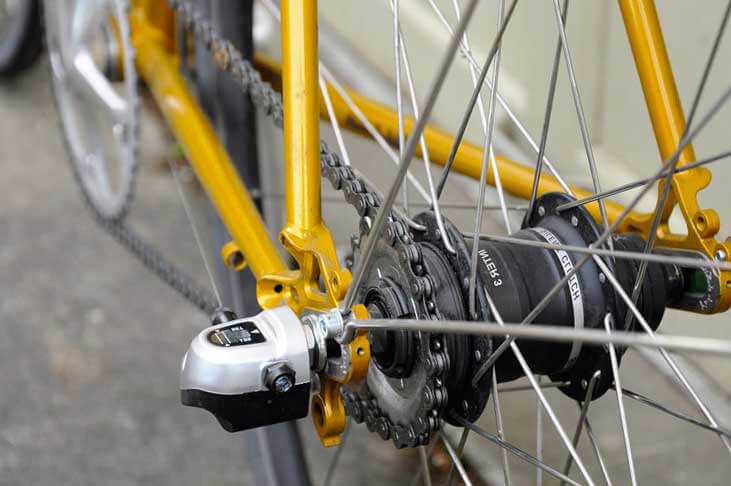

Сборка и регулировка цепи под новую втулку
После установки планетарной втулки длина цепи требует точной подгонки. Измерьте расстояние между осями передней и задней звёзд с учётом нового положения втулки – стандартный метод «натяжения на самую большую звёздочку» здесь не работает из-за фиксированного положения задней оси. Используйте цепемер или штангенциркуль: оптимальный провис цепи для односкоростных систем с планетаркой – 5–7 мм при нажатии пальцем в средней точке. Превышение этого значения приведёт к проскакиванию, меньший провис – к ускоренному износу подшипников втулки.
Для соединения цепи выберите замок, совместимый с её шириной: для 1/8″ цепей подойдёт стандартный пружинный замок, для 3/32″ – лучше использовать замок с болтовым креплением (например, KMC Missing Link). Перед установкой замка убедитесь, что цепь не перекручена – проверьте положение роликов натяжителя (если есть) и совпадение направления вращения звеньев. При сборке замка смажьте его внутренние поверхности тонким слоем консистентной смазки (например, Finish Line Teflon) для предотвращения коррозии.
Регулировка натяжения выполняется смещением задней оси в дропаутах. Ослабьте гайки крепления втулки на 3–4 оборота, затем, удерживая колесо на месте, подтяните или ослабьте цепь, перемещая ось вперёд-назад. Для точной настройки используйте динамометрический ключ: момент затяжки гаек должен составлять 30–35 Н·м для стальных рам и 25–30 Н·м для алюминиевых. После фиксации проверьте параллельность цепи относительно звёзд – отклонение более 2 мм приведёт к неравномерному износу.
На велосипедах с горизонтальными дропаутами или эксцентриковым кареткой натяжение регулируется без смещения колеса. В первом случае ослабьте болты крепления дропаутов и сдвиньте колесо до достижения нужного провиса, во втором – вращайте эксцентрик против часовой стрелки, пока цепь не натянется. В обоих случаях контролируйте положение колеса относительно рамы: зазор между покрышкой и перьями должен быть равномерным с обеих сторон (допустимое отклонение – не более 1 мм).
После регулировки прокрутите педали вручную на 2–3 оборота, проверяя плавность хода и отсутствие заеданий. Если цепь «подпрыгивает» на звёздах или издаёт посторонние звуки, повторно проверьте её длину и натяжение. Для втулок с внутренним переключением скоростей (например, Shimano Nexus 3–8) дополнительно отрегулируйте индикаторную линию на корпусе втулки: она должна совпадать с меткой на раме при натянутой цепи. Завершите сборку нанесением смазки на цепь (например, Squirt Dry Lube) и удалением излишков ветошью.

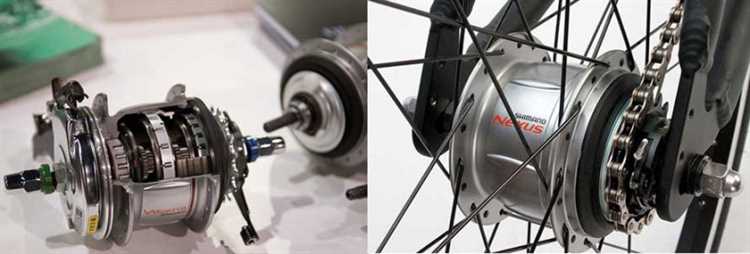

Установка планетарной втулки на ось и фиксация в дропаутах
Перед установкой втулки проверьте совместимость оси с дропаутами рамы. Стандартные планетарные втулки (например, Shimano Nexus или SRAM i-Motion) имеют ось диаметром 10 мм с резьбой M10×1. Если дропауты рамы шире 135 мм, потребуются удлиненные оси или распорки. Измерьте ширину дропаутов штангенциркулем – допустимое отклонение не должно превышать ±1 мм от заявленного размера втулки.
Нанесите тонкий слой консистентной смазки на резьбу оси и контргайки. Это предотвратит прикипание и облегчит последующий демонтаж. Для смазки подойдет литиевая смазка или специализированные составы типа Shimano Premium Grease. Избегайте избыточного нанесения – лишняя смазка будет выдавливаться и загрязнять механизм.
Вставьте ось втулки в правый дропаут рамы, ориентируя шлицы или метки производителя вверх. Убедитесь, что ось проходит через дропаут без перекосов. Если втулка имеет асимметричную конструкцию (например, Shimano Alfine 11), следите за правильным положением – широкая часть корпуса должна быть обращена к левой стороне велосипеда.
Наденьте на ось шайбы в последовательности, указанной в инструкции к втулке. Обычно это: уплотнительная шайба, затем регулировочная (с проточкой), и наконец – фиксирующая шайба с зубцами. Пропуск или неправильная установка шайб приведет к люфту или затрудненному вращению. Для втулок с дисковым тормозом используйте специальные шайбы с выступом под ротор.
Затяните контргайку ключом на 15–17 мм, удерживая ось от проворачивания шестигранником на 6 мм. Момент затяжки для большинства втулок составляет 30–40 Н·м. Превышение этого значения может деформировать дропауты или сорвать резьбу. Используйте динамометрический ключ, если есть сомнения в силе затяжки.
Проверьте зазор между контргайкой и дропаутом. Он должен быть минимальным (0,1–0,3 мм), но достаточным для свободного вращения колеса. Если зазор отсутствует, ослабьте контргайку и добавьте тонкую регулировочную шайбу. При чрезмерном зазоре удалите лишние шайбы или замените их на более тонкие.
Установите колесо в дропауты и зафиксируйте эксцентриком или гайками. Для эксцентриков момент затяжки не критичен, но гайки на оси затягивайте с усилием 10–15 Н·м. Проверьте отсутствие люфта, покачивая колесо в вертикальной плоскости. Если люфт присутствует, ослабьте контргайку и подтяните ось, затем зафиксируйте повторно.
После установки прокрутите колесо и убедитесь в плавности хода. Скрежет, заедание или неравномерное вращение указывают на неправильную сборку. В этом случае разберите узел, очистите резьбу и шайбы от старой смазки, затем повторите установку с соблюдением последовательности. Для втулок с внутренним тормозом дополнительно проверьте работу тормозного механизма под нагрузкой.

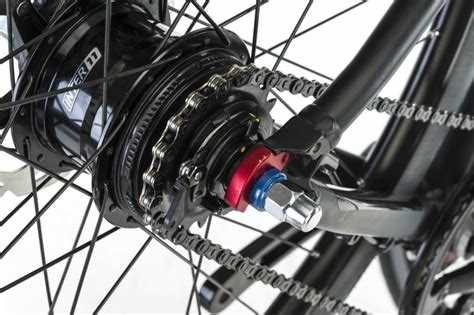

Настройка переключения передач и проверка натяжения тросиков
После установки планетарной втулки настройка переключения передач требует точной регулировки натяжения тросика и положения переключателя. Начните с перевода манетки в положение первой передачи – тросик должен быть максимально ослаблен. Проверьте, чтобы цепь находилась на самой маленькой звезде системы (если используется передний переключатель) или на самой большой звезде кассеты (при наличии заднего переключателя). Если цепь не перемещается плавно, ослабьте фиксирующий болт на переключателе и отрегулируйте натяжение тросика вручную, добиваясь четкого срабатывания.
Для проверки натяжения тросика используйте динамометрический ключ или специальный инструмент для измерения усилия. Оптимальное натяжение для большинства планетарных втулок (например, Shimano Nexus или Alfine) составляет 5–7 Н·м. Если тросик провисает или перетянут, передачи будут переключаться с задержкой или рывками. При отсутствии инструмента ориентируйтесь на субъективные ощущения: тросик не должен болтаться, но и не должен создавать избыточного сопротивления при вращении педалей.
- Проверьте состояние тросика и рубашек: ржавчина, перегибы или износ внутреннего покрытия увеличивают трение и ухудшают переключение.
- Смажьте тросик силиконовой смазкой или тефлоновым спреем, избегая попадания на тормозные поверхности.
- Убедитесь, что рубашки тросика не имеют заломов и плотно прилегают к раме в местах крепления.
Настройте ограничительные винты переключателя, если они предусмотрены конструкцией. Винт «H» (high) отвечает за верхнюю передачу, винт «L» (low) – за нижнюю. Вращайте их по часовой стрелке, пока цепь не начнет задевать рамку переключателя, затем отверните на четверть оборота. Для планетарных втулок с внутренним переключением (например, Shimano Inter-3) ограничительные винты отсутствуют – регулировка выполняется только натяжением тросика.
После предварительной настройки проведите тестовый заезд на ровной поверхности. Переключайте передачи последовательно, начиная с первой, и наблюдайте за реакцией втулки. Задержка переключения более 1–2 секунд указывает на недостаточное натяжение тросика или износ механизма. Если передачи «прыгают» или не фиксируются, проверьте состояние манетки и тросика на предмет заеданий. Для втулок с индикаторной цепочкой (например, Shimano Nexus 8) следите за положением индикатора: он должен совпадать с метками на корпусе втулки при переключении.
Финальная проверка включает контроль люфта и шума. При вращении педалей назад на нейтральной передаче не должно быть посторонних звуков – скрежета или щелчков. Если втулка издает шум при работе, возможно, требуется регулировка подшипников или замена смазки. Проверьте люфт колеса: при попытке сместить обод в стороны не должно быть ощутимого зазора. Зафиксируйте все регулировочные элементы контргайками и повторно протестируйте переключение под нагрузкой.
