Подшипник задней ступицы на Ниве выдерживает значительные нагрузки, особенно при езде по бездорожью. Средний ресурс детали составляет 50–80 тыс. км, но при агрессивной эксплуатации или неправильной установке срок службы сокращается до 20–30 тыс. км. Основные признаки износа: гул на скорости выше 40 км/ч, вибрация в задней части кузова, люфт колеса при поддомкрачивании. Игнорирование проблемы приводит к разрушению ступицы и риску блокировки колеса.
Для замены потребуется стандартный набор инструментов: торцевые головки на 17, 24 и 30, молоток, зубило, съемник подшипников (или пресс), динамометрический ключ. Работа выполняется на ровной площадке с использованием домкрата и противооткатных упоров. Важно учитывать момент затяжки гайки ступицы – 196–245 Н·м. Превышение этого значения вызывает перегрев подшипника, недостаточная затяжка – люфт и преждевременный износ.
Перед началом работ слейте масло из заднего моста, чтобы избежать его вытекания при демонтаже ступицы. Подшипник устанавливается в сборе с сальником – отдельная замена не предусмотрена. При выпрессовке старой детали используйте оправку диаметром 60–62 мм, чтобы не повредить посадочное место. Новый подшипник должен соответствовать артикулу 2121-2403080 (для моделей с 2002 года) или 21213-2403080 (для более ранних версий).
Особое внимание уделите регулировке зазора после установки. Проверка выполняется вращением колеса – оно должно вращаться свободно, без заеданий и посторонних шумов. Если подшипник затянут слишком сильно, появится сопротивление; если слабо – люфт. После пробной поездки (5–10 км) повторно проверьте затяжку гайки и при необходимости откорректируйте момент.
Необходимые инструменты и материалы для замены подшипника
Для замены подшипника задней ступицы на Ниве потребуется набор ключей и головок: торцевые головки на 17, 19, 22 и 30 мм, а также рожковые или накидные ключи тех же размеров. Обязателен динамометрический ключ с диапазоном 50–200 Н·м для точной затяжки ступичной гайки. Без него невозможно соблюсти момент затяжки в 196 Н·м, что критично для предотвращения люфта или разрушения подшипника. Дополнительно понадобятся пассатижи, отвертка с плоским шлицем и молоток с резиновой или медной насадкой для аккуратного демонтажа деталей.
Съемник ступичных подшипников – специализированный инструмент, без которого процесс замены усложнится в разы. Подойдет универсальный трехлапый съемник с диапазоном захвата 50–120 мм или специализированный для ВАЗ-2121. Альтернатива – пресс с набором оправок, но его использование требует большего пространства и навыков. Для выпрессовки старого подшипника также пригодится оправка диаметром 60–65 мм, которую можно изготовить из обрезка трубы или купить готовый комплект.
Новый подшипник задней ступицы должен соответствовать артикулу 2121-3103020 или его аналогам от проверенных производителей: SKF (VKBA 3584), FAG (713630140) или SNR (R155.84). Избегайте дешевых подделок – они выходят из строя через 5–10 тыс. км. Вместе с подшипником рекомендуется заменить сальник ступицы (артикул 2121-3103038) и ступичную гайку (2121-3103015), так как старая гайка теряет свои свойства после первого откручивания. Для смазки подшипника используйте Литол-24 или специализированную смазку для ступичных подшипников, например, Mobilgrease XHP 222.
Домкрат и подставки под кузов – обязательные элементы для безопасного подъема автомобиля. Стандартный штатный домкрат не обеспечивает устойчивости, поэтому лучше использовать гидравлический или подкатной с грузоподъемностью не менее 2 тонн. Подставки должны быть металлическими, с регулировкой высоты, чтобы исключить риск падения машины. Для фиксации автомобиля на месте потребуются противооткатные упоры или кирпичи, уложенные под передние колеса.
Дополнительные мелочи ускорят работу: металлическая щетка для очистки посадочных мест, ветошь для удаления старой смазки, герметик для обработки сальника (например, ABRO Grey 999), а также перчатки и защитные очки. Если ступица сильно закисла, пригодится проникающая смазка WD-40 или ее аналоги. Для проверки люфта после сборки нужен индикатор часового типа с магнитным основанием, но в крайнем случае можно обойтись ручным покачиванием колеса.
Снятие колеса и тормозного механизма для доступа к ступице
Перед началом работ зафиксируйте автомобиль на ровной поверхности стояночным тормозом и подложите противооткатные упоры под передние колеса. Ослабьте гайки крепления колеса на ½ оборота ключом на 19, не снимая их полностью. Поднимите заднюю часть машины домкратом, установив его на штатное место под ребрами кузова в 30 см от колесной арки. Убедитесь, что домкрат устойчив – при смещении автомобиль может сорваться. Снимите колесо, отвернув гайки полностью, и уберите его в сторону, чтобы не мешало доступу.
Для демонтажа тормозного механизма отсоедините трос стояночного тормоза от рычага на суппорте, сжав пружинный фиксатор плоскогубцами и вытащив наконечник троса из паза. Открутите два болта крепления суппорта ключом на 17, удерживая направляющие пальцы от проворачивания шестигранником на 7. Снимите суппорт, не допуская его провисания на шланге – подвесьте его на проволоке к пружине подвески. Выньте тормозные колодки, запомнив их положение для обратной установки.
Отверните два болта крепления тормозного диска к ступице ключом на 12, предварительно очистив их от грязи металлической щеткой. Если диск прикипел, обстучите его молотком через деревянную проставку по внутренней поверхности, избегая ударов по рабочей зоне. Снимите диск, при необходимости используя съемник – вставьте его лапы в отверстия диска и равномерно затягивайте центральный болт, пока диск не сойдет со ступицы. Осмотрите посадочное место на ступице: при наличии задиров или коррозии зачистите поверхность наждачной бумагой зернистостью P120.
Проверьте состояние пыльника ступичного подшипника – трещины или разрывы требуют замены. Если пыльник поврежден, его демонтаж обязателен до снятия ступицы, чтобы избежать попадания грязи в подшипник. Для этого подденьте отверткой стопорное кольцо, фиксирующее пыльник на ступице, и снимите его. Очистите посадочное место пыльника от старого герметика и грязи ветошью, смоченной в бензине или очистителе тормозов.
Перед дальнейшими действиями убедитесь, что все снятые детали разложены в порядке демонтажа – это упростит сборку. Закройте открытые поверхности ступицы и тормозного механизма чистой ветошью или полиэтиленом, чтобы предотвратить попадание пыли и влаги. Если работы не продолжаются сразу, зафиксируйте суппорт и диск на месте проволокой, чтобы не нагружать тормозной шланг.
Демонтаж старого подшипника и проверка состояния ступицы
После снятия ступицы с автомобиля зафиксируйте её в тисках через мягкие прокладки (медь, алюминий), чтобы не деформировать посадочные поверхности. Подшипник выпрессовывается с помощью съёмника или оправки подходящего диаметра. Если используется молоток, наносите удары равномерно по наружному кольцу через проставку – избегайте прямого контакта с сепаратором или роликами, чтобы не повредить их.
При демонтаже обратите внимание на следующие моменты:
- Следы перегрева на кольцах (посинение металла) указывают на недостаток смазки или чрезмерную нагрузку.
- Задиры на дорожках качения – признак попадания абразивных частиц или разрушения сепаратора.
- Коррозия на посадочных поверхностях ступицы требует обязательной зачистки и проверки на отсутствие трещин.
После извлечения подшипника осмотрите ступицу изнутри. Проверьте состояние сальника: если он затвердел или имеет трещины, замените его – даже минимальное просачивание влаги приведёт к преждевременному износу нового подшипника. Измерьте диаметр посадочного отверстия ступицы штангенциркулем с точностью до 0,01 мм. Допустимое отклонение от номинального размера (для Нивы – 62 мм) не должно превышать +0,03 мм.
Оцените геометрию ступицы: биение торца, прилегающего к тормозному диску, не должно быть более 0,05 мм. Для проверки установите ступицу на оправку и прокрутите, замеряя отклонения индикатором часового типа. Если биение превышает норму, ступицу необходимо заменить – правка недопустима из-за риска разрушения под нагрузкой.
Очистите все поверхности от старой смазки и продуктов износа. Используйте обезжириватель (например, уайт-спирит) и безворсовую ветошь. Особое внимание уделите канавкам под стопорные кольца и резьбовым отверстиям – остатки грязи или стружки могут помешать правильной установке нового подшипника. Проверьте резьбу под гайку ступицы: если она сорвана или имеет забоины, нарежьте новую резьбу метчиком М24×1,5.
Перед установкой нового подшипника убедитесь, что на ступице нет острых кромок или заусенцев, которые могут повредить уплотнительные кромки сальника. Нанесите тонкий слой консистентной смазки (например, Литол-24) на посадочные поверхности – это облегчит запрессовку и предотвратит коррозию. Если ступица имеет следы сильного износа или механических повреждений, её замена обязательна, даже если подшипник ещё не вышел из строя.
Подготовка посадочного места и установка нового подшипника
Перед установкой нового подшипника очистите посадочное место в ступице от старой смазки, ржавчины и заусенцев. Используйте металлическую щетку и наждачную бумагу с зернистостью P120–P240. Особое внимание уделите внутренним кромкам – даже микроскопические неровности приведут к перекосу подшипника и преждевременному износу. После механической очистки протрите поверхность безворсовой салфеткой, смоченной в уайт-спирите или бензине «Калоша».
Проверьте геометрию посадочного отверстия ступицы штангенциркулем. Диаметр должен соответствовать заводским допускам: для Нивы 2121/21213 – 62,00–62,03 мм, для 21214 – 65,00–65,03 мм. При отклонениях более 0,05 мм ступицу необходимо заменить или расточить под ремонтный размер с последующей установкой подшипника увеличенного диаметра. Измерения проводите в трех точках по окружности и двух по высоте.
Новый подшипник перед установкой осмотрите на предмет повреждений сепаратора, роликов и дорожек качения. Проверьте маркировку: для задней ступицы Нивы подходит подшипник 6-256707Е2 (2121) или 6-256707Е2К1 (21214) с внутренним диаметром 35 мм, наружным – 72 мм и шириной 23 мм. Смажьте ролики и дорожки тонким слоем литиевой смазки ЛИТОЛ-24 или аналогом (например, Mobilgrease XHP 222). Избегайте избытка смазки – это приведет к перегреву при работе.
Нагрейте ступицу в масляной ванне или с помощью индукционного нагревателя до температуры 80–100°C. Это расширит металл и облегчит посадку подшипника. Если нагрев невозможен, используйте оправку диаметром 71,5–71,8 мм и пресс. Запрессовывайте подшипник строго перпендикулярно плоскости ступицы, прикладывая усилие только к наружному кольцу. Контролируйте глубину посадки – подшипник должен утопать в ступице на 1–1,5 мм от края.
После установки проверьте легкость вращения подшипника. Он должен вращаться свободно, без заеданий и посторонних шумов. Если наблюдается сопротивление, разберите узел и устраните причину: перекос, загрязнение или деформация сепаратора. Убедитесь, что внутреннее кольцо подшипника не выступает за пределы ступицы – это критично для правильной посадки тормозного барабана.
Установите стопорное кольцо в канавку ступицы. Используйте специальные щипцы для стопорных колец или плоскогубцы с узкими губками. Кольцо должно плотно сидеть в канавке без люфта. Проверьте его целостность – трещины или деформации недопустимы. При необходимости замените кольцо на новое (артикул 2121-2403080 для 2121/21213, 21214-2403080 для 21214).
Смажьте посадочную поверхность ступицы и внутреннюю часть тормозного барабана тонким слоем графитовой смазки или медной пасты. Это предотвратит прикипание деталей и облегчит последующий демонтаж. Установите барабан на ступицу, совместив отверстия под болты. Затяните болты крест-накрест моментом 50–60 Н·м. Проверьте биение барабана с помощью индикатора часового типа – допустимое значение не более 0,1 мм.
Завершите сборку установкой полуоси и затяжкой гайки ступицы моментом 190–210 Н·м. После затяжки гайки проверните ступицу вручную 5–6 раз для самоустановки подшипника. Убедитесь в отсутствии люфта, покачав колесо в вертикальной и горизонтальной плоскостях. При наличии люфта отрегулируйте затяжку гайки с шагом 10 Н·м до его устранения. Застопорите гайку новым шплинтом или законтрите кернением.

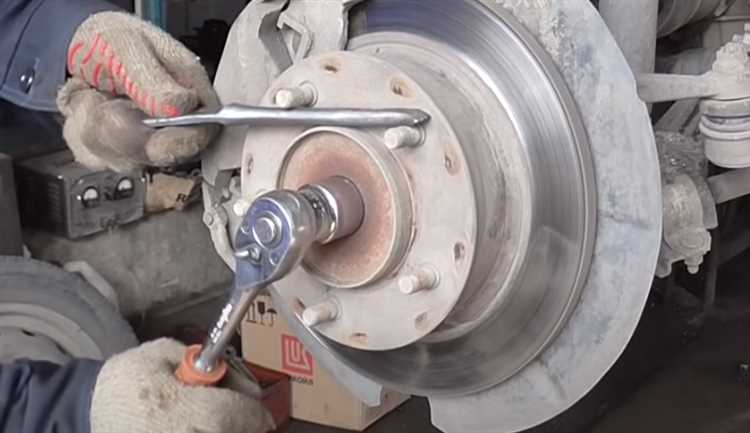

Сборка тормозного механизма и регулировка ступицы
Установите тормозной щит на фланец ступицы, совместив отверстия под болты. Затяните крепеж моментом 30–35 Н·м, используя динамометрический ключ. Проверьте плотность прилегания щита – зазоры недопустимы, иначе пыль и влага проникнут в механизм.
Соберите колодки с пружинами и распорной планкой. Убедитесь, что антискрипные пластины установлены правильно: выступы на них должны входить в пазы колодок. При монтаже цилиндра следите за положением манжет – их перекос приведет к течи тормозной жидкости. Затяните штуцеры моментом 12–15 Н·м.
Перед установкой барабана очистите его внутреннюю поверхность от продуктов износа колодок. Нанесите тонкий слой медной смазки на посадочный поясок ступицы – это предотвратит прикипание. Наденьте барабан, провернув его несколько раз для центровки. Если он не садится свободно, ослабьте регулировочный эксцентрик колодок.
Отрегулируйте зазор между колодками и барабаном. Вращайте эксцентрики до легкого касания колодок, затем отпустите на 3–4 щелчка храпового механизма. Проверьте свободное вращение барабана – он должен проворачиваться без заеданий, но с едва ощутимым сопротивлением. При необходимости повторите регулировку.
Затяните гайку ступицы моментом 196–245 Н·м, затем ослабьте на 1/6 оборота (примерно 60°). Зафиксируйте гайку новым шплинтом, отогнув его концы в пазы цапфы. Если шплинт не входит в отверстие, допускается дотяжка гайки не более чем на 10°.
Проверьте осевой люфт ступицы. Поднимите колесо домкратом и покачайте его в вертикальной плоскости – допустимый люфт не должен превышать 0,05 мм. При превышении повторите регулировку гайки. Установите защитный колпак, предварительно заполнив его на 1/3 смазкой Литол-24.
После сборки прокачайте тормозную систему, удалив воздух через штуцер цилиндра. Проверьте эффективность торможения на ходу: педаль должна быть упругой, без провалов, а автомобиль – останавливаться без увода в сторону. При первых 200 км пробега избегайте резких торможений – колодки должны приработаться.
Проверка работоспособности и устранение люфта после замены
После установки нового подшипника ступицы проверьте его работу до выезда на дорогу. Поднимите автомобиль домкратом, зафиксировав колесо на весу. Вращайте его руками: исправный подшипник должен крутиться плавно, без заеданий, посторонних шумов или сопротивления. Если слышен скрежет или ощущается неравномерность хода – подшипник установлен неправильно или повреждён.
Для проверки люфта возьмитесь за колесо в положениях «3 и 9 часов» и «12 и 6 часов», покачивая его в поперечной и вертикальной плоскостях. Допустимый люфт – не более 0,05 мм. Превышение этого значения указывает на недостаточную затяжку гайки ступицы или деформацию деталей. Измерьте люфт индикатором часового типа, закрепив его на тормозном щите и уперев шток в край обода.
Затяните гайку ступицы динамометрическим ключом с моментом 196–245 Н·м (для Нивы 21214). После затяжки проверните колесо на 2–3 оборота, чтобы подшипник занял рабочее положение. Ослабьте гайку на 1/6 оборота (примерно 60°) и зафиксируйте её шплинтом или контргайкой. Повторно проверьте люфт – он должен исчезнуть или остаться в пределах нормы.
- Если люфт сохраняется после регулировки, проверьте:
- целостность ступицы и цапфы – трещины или износ посадочных мест;
- состояние сальника – повреждения приводят к вымыванию смазки и ускоренному износу;
- наличие смазки в подшипнике – при сборке должно быть заложено 40–50 г Литол-24 или аналога.
При отсутствии люфта проведите тест-драйв на скорости до 60 км/ч. Новый подшипник не должен издавать гул, вой или вибрацию. Если шум появляется только при поворотах – проблема в другом колесе. На прямой дороге отпустите руль на 2–3 секунды: увод в сторону указывает на неравномерную затяжку или перекос ступицы.
После 50–100 км пробега повторно проверьте затяжку гайки ступицы. Из-за обкатки подшипника момент может ослабнуть на 10–15%. Подтяните гайку до требуемого значения, не превышая допустимый момент. Если гайка проворачивается свободно – замените её на новую, так как резьба могла деформироваться.
При появлении люфта после обкатки разберите узел и осмотрите подшипник. Следы перегрева (посинение металла), выкрашивание дорожек качения или шариков – признаки брака или неправильной установки. В этом случае замените подшипник повторно, строго соблюдая технологию монтажа и смазки.
Типичные ошибки при замене и способы их избежать
Первая распространённая ошибка – неправильный подбор подшипника. На Ниве используются ступичные подшипники с разными посадочными размерами: 40x68x37 мм для старых моделей (до 2009 года) и 40x72x37 мм для более новых. Установка несоответствующего подшипника приводит к люфту или заклиниванию. Перед покупкой сверяйте маркировку на старом подшипнике или уточняйте год выпуска автомобиля. Также избегайте дешёвых аналогов – оригинальные подшипники (например, ВАЗ-2121 или SKF) служат дольше и не требуют повторной замены через 10–15 тыс. км.
Вторая ошибка – нарушение технологии запрессовки. Применение ударного инструмента (молотка) вместо пресса или съёмника деформирует обойму подшипника, что сокращает его ресурс. Используйте оправку диаметром 60–62 мм для равномерного давления на внешнюю обойму. Перед установкой очистите посадочное место от ржавчины и смажьте тонким слоем литола – это предотвратит коррозию и облегчит демонтаж в будущем. Не забудьте затянуть гайку ступицы моментом 19–23 Н·м с последующим ослаблением на 20–25° для правильного преднатяга.
