Головка блока цилиндров (ГБЦ) на ВАЗ 2109 требует точной затяжки болтов с усилием 98–118 Н·м в три этапа: 39–49 Н·м, 78–88 Н·м и доводка на 90°. Отклонение от этих значений приводит к деформации прокладки, утечкам масла или антифриза, а в худшем случае – к трещинам в блоке. Динамометрический ключ – оптимальный инструмент, но при его отсутствии можно обойтись обычным воротком с удлинителем, соблюдая методику.
Для работы потребуется торцевая головка на 13 мм, вороток длиной 30–40 см и угломер (или транспортир). Болты ГБЦ на ВАЗ 2109 – М12×1,25 с шестигранной головкой, их длина после установки не должна превышать 115 мм. Перед затяжкой очистите резьбу от масла и грязи, проверьте состояние болтов: при растяжении более 1 мм или повреждении резьбы замените их. Новые болты затягиваются с большим усилием, чем старые.
Первый этап – предварительная затяжка с моментом 39–49 Н·м. Без динамометрического ключа это соответствует усилию на воротке длиной 30 см около 13–16 кг. Контролируйте усилие рукой: болт должен идти туго, но без рывков. Затягивайте болты в последовательности от центра к краям крест-накрест: 1–8–4–3–6–5–7–2. Второй этап – 78–88 Н·м (26–29 кг на воротке). Третий – доводка на 90° с помощью угломера. Не превышайте угол, иначе болт может оборваться.
После затяжки дайте двигателю поработать 20–30 минут на холостых оборотах, затем проверьте зазоры клапанов и повторно подтяните болты ГБЦ через 1000 км пробега. Если после запуска наблюдается белый дым из выхлопной трубы или пузырьки в расширительном бачке – прокладка пробита, и процедуру придется повторить.
Необходимые инструменты и материалы для работы
Для затяжки головки блока цилиндров на ВАЗ 2109 без динамометрического ключа потребуется набор торцевых головок с удлинителями. Основной размер – 10 мм для болтов ГБЦ, но также пригодятся 8 мм и 13 мм для демонтажа навесного оборудования. Убедитесь, что головки имеют шестигранный профиль и не изношены – скругленные грани приведут к срыву шлицов.
Рожковый или накидной ключ на 17 мм нужен для фиксации шкива коленвала при откручивании болта крепления. Без этого инструмента невозможно обеспечить неподвижность вала, что критично при снятии ремня ГРМ. Альтернативой может служить специальный стопор, но ключ доступнее и универсальнее.
Вороток с трещоткой облегчит работу, особенно в труднодоступных местах. Выбирайте модель с прочным механизмом – дешевые трещотки часто ломаются под нагрузкой. Для болтов ГБЦ рекомендуется использовать вороток длиной 250–300 мм, чтобы создать достаточный момент затяжки без риска перетянуть резьбу.
Новый комплект прокладок ГБЦ – обязательный элемент. Оригинальная прокладка (каталожный номер 21083-1003020) изготовлена из металлоасбестового материала и выдерживает температурные нагрузки до 1200 °C. Дешевые аналоги часто прогорают после 20–30 тыс. км, поэтому экономия здесь неоправданна.
Герметик для прокладок должен быть термостойким и не содержать силикона. Оптимальный выбор – ABRO 11-AB или Victor Reinz Reinzosil. Наносите его тонким слоем (0,5–1 мм) только на сухую и обезжиренную поверхность, избегая попадания в масляные каналы.
Штангенциркуль или микрометр пригодится для проверки вытяжки болтов ГБЦ. Предельно допустимое удлинение – 0,2 мм. Если болт длиннее номинала на эту величину, его необходимо заменить. Используйте только новые болты с каталожным номером 2108-1003271 – старые теряют упругость и не обеспечивают равномерного прижима.
Обезжириватель (например, очиститель карбюратора или ацетон) нужен для подготовки поверхностей блока и головки. Остатки масла или старого герметика снижают адгезию и могут вызвать течь. Работайте в перчатках – агрессивные составы разъедают кожу.
Подготовка поверхностей ГБЦ и блока цилиндров перед затяжкой
Перед началом работ снимите старую прокладку ГБЦ, поддев её пластиковым или деревянным инструментом. Металлические предметы использовать нельзя – риск повредить привалочные плоскости. Остатки герметика или прокладочного материала удаляйте неметаллической щёткой или скребком из твёрдой резины. Если поверхность покрыта нагаром, примените специальный очиститель для алюминиевых деталей (например, Liqui Moly Motor Clean или Abro Carbon Cleaner), избегая абразивов.
Проверьте плоскостность привалочных поверхностей ГБЦ и блока цилиндров с помощью лекальной линейки и щупа. Допустимое отклонение для ВАЗ 2109 – не более 0,05 мм на длине 100 мм. Если зазор превышает норму, головку необходимо фрезеровать. Блок цилиндров фрезеруют только в крайних случаях – чаще достаточно заменить прокладку на более толстую (например, Elring 467.860 вместо стандартной).
- Очистите резьбовые отверстия под болты ГБЦ от масла, грязи и стружки. Используйте метчик М12×1,25 для прохода резьбы – это устранит заусенцы и обеспечит равномерное усилие при затяжке.
- Продуйте отверстия сжатым воздухом, чтобы исключить попадание посторонних частиц в цилиндры.
- Проверьте состояние болтов ГБЦ. Если длина болта (измеряется от подголовка до конца резьбы) превышает 135,5 мм, замените его – растянутые болты не обеспечат нужного момента затяжки.
Обезжирьте привалочные поверхности ацетоном или спиртом. Не используйте бензин или растворители на масляной основе – они оставляют плёнку, ухудшающую адгезию прокладки. После обезжиривания протрите поверхности сухой безворсовой салфеткой. Если на блоке или ГБЦ есть следы коррозии, обработайте их преобразователем ржавчины (например, Цинкарь), затем зачистите мелкозернистой наждачной бумагой (Р600–Р800).
Нанесите герметик только в местах, указанных в руководстве по ремонту. Для ВАЗ 2109 это участки стыка ГБЦ с блоком в районе масляных каналов и водяной рубашки. Используйте термостойкий герметик (например, Victor Reinz Reinzosil или Permatex Ultra Black), нанося его тонким слоем (0,5–1 мм) без разрывов. Излишки герметика выдавятся при затяжке – их нужно сразу удалить, чтобы не забить каналы.
Перед установкой новой прокладки убедитесь, что она соответствует модели двигателя. Для ВАЗ 2109 с карбюраторным двигателем подходит прокладка с артикулом 21083-1003020, для инжекторного – 2111-1003020. Прокладку устанавливайте сухой, без дополнительных смазок. Ориентируйте её по направляющим втулкам блока цилиндров – смещение даже на 1 мм приведёт к неравномерному прилеганию и прогару.
После установки ГБЦ на блок проверьте совпадение отверстий под шпильки и болты. Если прокладка сместилась, снимите головку и повторите установку. Не пытайтесь подправить прокладку на месте – это нарушит её целостность. Перед затяжкой убедитесь, что все болты свободно входят в отверстия без перекосов. Если болт идёт туго, выкрутите его и проверьте резьбу метчиком.
Определение последовательности затяжки болтов ГБЦ

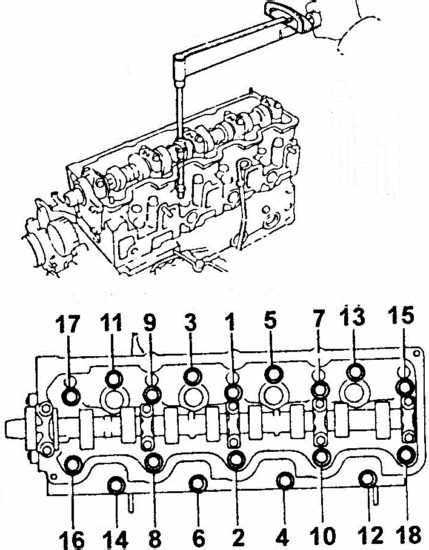

На ВАЗ 2109 болты головки блока цилиндров затягиваются в строго определённом порядке, чтобы исключить деформацию поверхности и обеспечить равномерное прилегание прокладки. Последовательность начинается с центральных болтов и движется к краям по спирали: сначала затягиваются болты №1 и №2 (центральные), затем №3 и №4, далее №5 и №6, после – №7 и №8, и завершается крайними №9 и №10. Невыполнение этого правила приводит к перекосу ГБЦ, утечкам масла или охлаждающей жидкости, а в худшем случае – к трещинам в блоке.
Для точного соблюдения порядка рекомендуется нанести на болты метки маркером или пронумеровать их в соответствии с заводской схемой. На двигателях ВАЗ 2108–21099 с 8-клапанной головкой используется 10 болтов М12×1,25 длиной 118 мм (для блоков 21083) или 98 мм (для 21081). Болты затягиваются в три этапа: первый – с усилием 20 Н·м, второй – 70–85 Н·м, третий – доворот на 90° (без динамометрического ключа ориентируются на ощущение сопротивления, но не перетягивают).
Ключевой момент – симметричность затяжки. Если один болт затянут сильнее соседнего, возникает локальное напряжение, способное деформировать привалочную плоскость. Особое внимание уделяют болтам №1 и №2: они испытывают максимальную нагрузку при работе двигателя. После первого прохода проверяют, чтобы все болты были затянуты с одинаковым усилием, и только затем переходят ко второму этапу.
На практике последовательность можно запомнить как «крест-накрест»: сначала затягивают противоположные пары (1–2, 3–4, 5–6), затем переходят к следующим (7–8, 9–10). Если болты расположены несимметрично (например, при установке ГБЦ от другой модели), сверяются с мануалом или фотографируют исходное положение перед демонтажем. Ошибка в порядке даже на один болт снижает герметичность соединения на 30–40%.
После завершения затяжки рекомендуется через 100–150 км пробега проверить момент повторно, так как болты могут «усесться». Для этого ослабляют каждый болт на четверть оборота и затягивают заново в той же последовательности. Если болт проворачивается легко – прокладка повреждена, требуется разборка. На холодном двигателе затяжка должна быть тугой, но не чрезмерной: при попытке провернуть болт ключом длиной 30 см усилие не должно превышать 30–35 кг.
Расчёт усилия затяжки без динамометрического ключа
Для затяжки болтов ГБЦ ВАЗ 2109 требуется момент 98–118 Н·м (10–12 кгс·м). Без динамометрического ключа используйте рычаг длиной 1 метр и груз массой 10–12 кг. Подвесьте груз на конец рычага, закрепив его на головке ключа. Усилие создаст необходимый момент при горизонтальном положении рычага.
Если рычаг короче, скорректируйте массу груза по формуле: M = (T × Lстанд) / L, где T – требуемый момент (Н·м), Lстанд – стандартная длина (1 м), L – фактическая длина рычага (м). Например, при рычаге 0,5 м масса груза составит 20–24 кг для достижения 10–12 кгс·м.
Затягивайте болты в три этапа: сначала 30–40 Н·м (3–4 кгс·м), затем 70–80 Н·м (7–8 кгс·м), финально – полный момент. Контролируйте равномерность, следуя схеме крест-накрест от центра к краям. Избегайте рывков – плавное приложение силы снижает риск перетяжки.
Для проверки момента используйте бытовой безмен. Закрепите его на рычаге ключа на расстоянии 1 м от оси болта. При усилии 10 кг на безмене момент составит 98 Н·м. Допустимое отклонение – ±5%. Превышение момента на 20% приводит к деформации болтов или трещинам в ГБЦ.
Альтернативный метод – затяжка «на ощупь» с последующей дотяжкой через 1000 км пробега. На первом этапе затяните болты до упора, затем доверните на 90° (четверть оборота). После прогрева двигателя и остывания проверьте затяжку повторно. Этот способ менее точен, но применим в полевых условиях.
Не используйте удлинители рычага свыше 1,5 м – возрастает риск превышения момента и срыва резьбы. Для болтов М12×1,25 (ВАЗ 2109) предел прочности – 120 Н·м. При сомнениях в расчётах затягивайте болты в два приёма с интервалом 10 минут для релаксации металла.
Техника затяжки болтов в три этапа с контролем момента

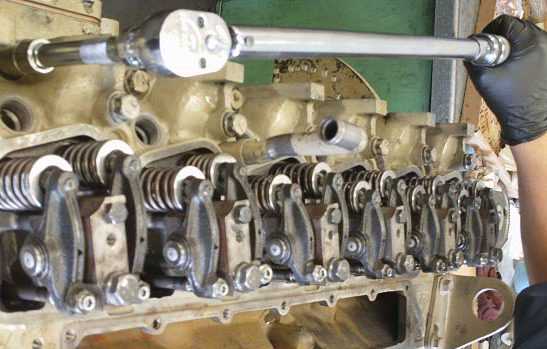

Первый этап – предварительная затяжка болтов ГБЦ на ВАЗ 2109 до момента 20 Н·м. Используйте рожковый или накидной ключ на 13 мм, прикладывая усилие равномерно, без рывков. Затягивайте болты в последовательности от центра к краям крест-накрест: начинайте с болта №1 (центральный), затем №8, №4, №5, №2, №7, №6, №3. Контролируйте момент по ощущениям – при достижении 20 Н·м ключ должен оказывать заметное, но не чрезмерное сопротивление. Если болт проворачивается легко, момент не достигнут; если ключ идёт туго – превышен.
Второй этап – дотяжка на угол 90°. После предварительной затяжки всех болтов поверните каждый на четверть оборота (90°) в той же последовательности. Для точности используйте угломер или нанесите метки на болт и ГБЦ мелом. Угол контролируйте строго: недотяг приведёт к прогару прокладки, перетяг – к деформации блока или обрыву болта. На этом этапе момент достигает ~50–60 Н·м, но точные значения не критичны – важен именно угол.
Третий этап – финальная дотяжка на 90° через 20–30 минут после второго. Повторите процедуру поворота болтов на четверть оборота в той же последовательности. Это компенсирует релаксацию металла и обеспечивает равномерное распределение нагрузки. После завершения дайте двигателю постоять 2 часа перед запуском – это позволит прокладке ГБЦ адаптироваться к давлению. Не используйте двигатель на высоких оборотах первые 500 км.
Проверка герметичности соединения после сборки
После затяжки ГБЦ на ВАЗ 2109 без динамометрического ключа первым этапом проверки станет визуальный осмотр. Убедитесь в отсутствии масляных или охлаждающих подтёков в местах стыка блока и головки, особенно вокруг свечных колодцев и прокладки. Проверьте уровень масла в картере – его резкое повышение или появление эмульсии (белой пены) на щупе указывает на попадание антифриза в систему смазки. Осмотрите расширительный бачок: пузырьки газа в охлаждающей жидкости при работающем двигателе сигнализируют о прорыве выхлопных газов в систему охлаждения.
Для точной диагностики используйте манометр или самодельный тестер давления. Подключите его к свечному отверстию первого цилиндра, прокрутите двигатель стартером и зафиксируйте показания компрессии. Норма для ВАЗ 2109 – 10–12 кгс/см²; разница между цилиндрами не должна превышать 1 кгс/см². Падение компрессии ниже 8 кгс/см² или её неравномерность требуют повторной разборки – вероятно, прокладка ГБЦ установлена с перекосом или болты затянуты неравномерно. Дополнительно проверьте герметичность системы охлаждения: накачайте давление 1,5 атм в расширительный бачок и наблюдайте за падением в течение 10 минут – утечка более 0,2 атм свидетельствует о негерметичности.
- Запустите двигатель и прогрейте до рабочей температуры (85–90°C).
- Проверьте выхлоп на наличие белого дыма – его появление после прогрева указывает на сгорание антифриза в цилиндрах.
- Оцените работу двигателя на холостых оборотах: нестабильность, вибрация или «троение» могут быть следствием подсоса воздуха через неплотности в прокладке.
- После остановки двигателя осмотрите свечи зажигания: чёрный маслянистый налёт на электродах говорит о попадании масла в камеру сгорания, а белый налёт – о перегреве из-за утечки охлаждающей жидкости.
Если хотя бы один из пунктов подтвердился, разберите узел повторно и устраните дефект – дальнейшая эксплуатация приведёт к короблению головки или задирам на стенках цилиндров.
