Как поступает топливо из бака к карбюратору

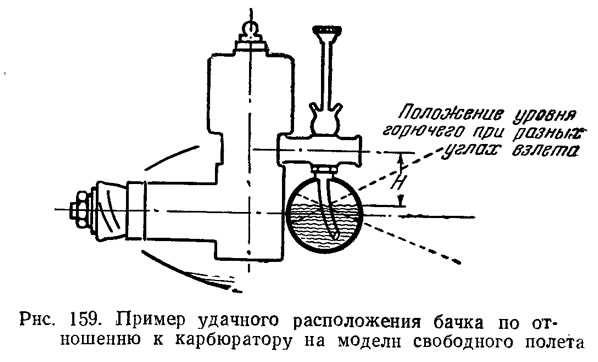

Бензин проходит путь от бака до карбюратора через систему топливоподачи, состоящую из нескольких ключевых элементов: топливного бака, бензонасоса, топливопроводов, фильтра и карбюратора. Каждый из них выполняет строго определённую функцию, а их неисправность приводит к перебоям в работе двигателя. Например, засорение фильтра тонкой очистки на 30% снижает пропускную способность системы, что вызывает провалы при разгоне и падение мощности.

Топливный бак – не просто резервуар, а герметичная ёмкость с системой вентиляции. В классических автомобилях (например, ВАЗ-2106) бак оснащён обратным клапаном, предотвращающим образование вакуума при расходе топлива. Бензонасос механического типа, установленный на двигателе, создаёт давление в пределах 0,2–0,35 бар, достаточное для подачи бензина к карбюратору. В отличие от электрических насосов, он работает синхронно с оборотами коленвала, что требует точной регулировки привода.

Топливопроводы изготавливаются из металла или бензостойкой резины с внутренним диаметром 6–8 мм. Их изгибы и соединения – потенциальные места утечек или подсоса воздуха, что нарушает стабильность смесеобразования. Фильтр грубой очистки (сетчатый) устанавливается на входе в бензонасос, а фильтр тонкой очистки – перед карбюратором. Последний задерживает частицы размером от 10 микрон, но при эксплуатации на некачественном топливе требует замены каждые 10–15 тыс. км.

Карбюратор – конечный пункт маршрута бензина, где происходит его смешивание с воздухом в строго заданной пропорции (14,7:1 для стехиометрической смеси). Поплавковая камера поддерживает постоянный уровень топлива, а жиклёры дозируют его расход. Например, главный топливный жиклёр с маркировкой «125» означает пропускную способность 125 см³/мин. Неправильная настройка уровня в поплавковой камере (рекомендуемый зазор 6,5–7,5 мм) приводит к переливу или обеднению смеси, что увеличивает расход топлива на 15–20%.

Путь бензина из бака в карбюратор: устройство и принцип

Топливная система карбюраторного двигателя начинается с бензобака, где бензин хранится под атмосферным давлением. Бак оснащён заливной горловиной с сетчатым фильтром, предотвращающим попадание крупных частиц, и дренажной трубкой для выравнивания давления. В нижней части бака установлен топливозаборник с сеткой грубой очистки (ячейка 100–150 мкм), соединённый с топливопроводом из стальной или медной трубки диаметром 6–8 мм. Для предотвращения завоздушивания системы при низком уровне топлива заборник располагают на 10–15 мм выше дна бака.

Из бака бензин поступает в механический топливный насос диафрагменного типа, приводимый в действие эксцентриком распределительного вала. Насос создаёт давление 0,2–0,3 атм, достаточное для преодоления сопротивления фильтра тонкой очистки и карбюратора. В корпусе насоса установлены впускной и выпускной клапаны, а также диафрагма из бензостойкой резины, ход которой регулируется пружиной. При износе диафрагмы (разрывы, трещины) или ослаблении пружины производительность насоса падает, что приводит к перебоям в работе двигателя на высоких оборотах.

Между насосом и карбюратором расположен топливный фильтр тонкой очистки, задерживающий частицы размером 10–20 мкм. В классических системах используются фильтры с бумажным или керамическим элементом, ресурс которых составляет 15–20 тыс. км. При засорении фильтра снижается пропускная способность, что вызывает обеднение смеси и провалы при разгоне. Для проверки состояния фильтра достаточно отсоединить топливопровод на входе в карбюратор и кратковременно прокрутить стартер – струя бензина должна быть непрерывной и сильной.

В карбюраторе бензин поступает в поплавковую камеру, где уровень топлива поддерживается поплавком и игольчатым клапаном. При падении уровня поплавок опускается, открывая клапан, и бензин заполняет камеру до заданного уровня (обычно 18–22 мм от плоскости разъёма). Из поплавковой камеры топливо через жиклёры подаётся в смесительную камеру, где смешивается с воздухом. Для стабильной работы системы критически важна герметичность игольчатого клапана – его износ или загрязнение приводит к переливу топлива и «заливанию» свечей. Регулировку уровня производят подгибанием язычка поплавка или заменой уплотнительного кольца клапана.

Как топливный бак соединён с системой подачи бензина

Топливный бак соединяется с системой подачи бензина через жёсткий или гибкий топливопровод, диаметр которого варьируется от 6 до 12 мм в зависимости от мощности двигателя. На современных автомобилях чаще применяют армированные резиновые шланги с внутренним слоем из бензостойкого материала (например, нитрил или фторкаучук), выдерживающие давление до 0,5 бар и температуру до +120°C. В классических карбюраторных системах соединение осуществляется через металлическую трубку с резьбовым штуцером на баке, уплотнённым медной или алюминиевой прокладкой – её замена рекомендуется каждые 50 000 км пробега.

Ключевые элементы соединения:

• Топливозаборник – сетчатый фильтр грубой очистки (ячейка 100–150 мкм), предотвращающий попадание крупных частиц в магистраль. Располагается на конце трубки внутри бака, на 10–20 мм выше дна, чтобы избежать забора осадка.
• Обратный клапан – устанавливается в баке или на выходе из него, предотвращает слив бензина из магистрали при остановке двигателя. В карбюраторных системах часто интегрирован в топливный насос.
• Датчик уровня топлива – поплавковый механизм с потенциометром, сигнал которого поступает на приборную панель. Погрешность измерения составляет ±3–5%, при неисправности датчика возможны ложные показания «пустого бака».

При монтаже соединения критически важно соблюдать герметичность: утечка паров бензина не только снижает эффективность системы, но и создаёт пожароопасную ситуацию. Проверка на герметичность проводится под давлением 0,3 бар с помощью мыльного раствора – пузырьки воздуха указывают на неисправность. В местах стыков используют хомуты с червячным зажимом (например, Norma или ABA), затяжка которых контролируется динамометрическим ключом с моментом 2–3 Н·м. При замене топливопровода избегайте перегибов с радиусом менее 50 мм – это приводит к сужению сечения и падению давления на 15–20%.

Роль топливного насоса в транспортировке бензина к карбюратору

Топливный насос – механический или электрический агрегат, создающий давление в системе подачи бензина от бака к карбюратору. В классических карбюраторных двигателях чаще применяются механические насосы диафрагменного типа, приводимые в действие эксцентриком распределительного вала. Их рабочее давление составляет 0,2–0,3 бар, что достаточно для преодоления сопротивления топливопровода и фильтра, но не создает избыточной нагрузки на игольчатый клапан карбюратора. При износе диафрагмы или ослаблении пружины давление падает, что приводит к обеднению смеси и перебоям в работе двигателя на высоких оборотах. Для диагностики рекомендуется замерять давление на выходе из насоса манометром с пределом измерения до 1 бар – отклонение более 0,05 бар от нормы требует замены диафрагмы или регулировки привода.

Электрические насосы, используемые в некоторых модификациях карбюраторных систем, обеспечивают стабильное давление 0,5–0,7 бар и устанавливаются ближе к баку, снижая риск образования паровых пробок. Их ключевое преимущество – независимость от механического привода, что исключает проблемы с рассинхронизацией подачи топлива при износе кулачкового механизма. Однако электрические насосы чувствительны к качеству бензина: частицы грязи и вода вызывают заклинивание ротора или выход из строя обратного клапана. Для продления ресурса обязательна установка дополнительного фильтра тонкой очистки перед насосом с ячейкой не более 10 микрон, а также регулярная проверка напряжения на клеммах – падение ниже 11,5 В при работающем двигателе приводит к нестабильной работе и перегреву обмоток.

Устройство и работа топливного фильтра на пути к карбюратору

Работа фильтра основана на принципе механической фильтрации: бензин под давлением, создаваемым бензонасосом (0,2–0,5 бар), проходит через пористый материал, где частицы оседают на его поверхности или в глубине пор. Эффективность фильтрации зависит от:

• площади фильтрующего элемента – чем она больше, тем дольше срок службы (стандартные фильтры для карбюраторных систем имеют площадь 50–150 см²);
• тонкости отсева – для карбюраторов оптимален фильтр с номинальной тонкостью 15–20 микрон;
• пропускной способности – не менее 50–70 л/час для двигателей объемом до 2 литров.

Засорение фильтра проявляется падением мощности, провалами при разгоне и затрудненным запуском. Рекомендуется заменять фильтр каждые 10–15 тысяч км пробега или при снижении давления в системе на 20% от номинального. При выборе фильтра обращайте внимание на соответствие резьбы штуцеров (чаще всего M10×1 или M12×1,25) и направление потока, указанное стрелкой на корпусе.

Трубопроводы и шланги: как бензин движется от бака к двигателю

Топливные магистрали в автомобиле с карбюраторной системой питания делятся на два типа: жесткие металлические трубки и гибкие шланги. Первые изготавливаются из стальных или медных сплавов с толщиной стенки 0,8–1,2 мм, выдерживают давление до 0,5 бар и вибрационные нагрузки до 50 Гц. Гибкие шланги – многослойные, с внутренним диаметром 6–8 мм, армированные синтетическими волокнами или металлической оплеткой, рассчитаны на температурный диапазон от -40°C до +120°C.

Основная топливная магистраль прокладывается под днищем автомобиля с уклоном не менее 3° в сторону двигателя, чтобы исключить образование воздушных пробок. В местах крепления к кузову используются резиновые демпферы толщиной 5–7 мм, предотвращающие передачу вибраций. На участках с высоким риском механических повреждений (например, возле колесных арок) трубки защищают гофрированными кожухами из полиамида или металлической сеткой.

Соединение трубопроводов с баком и карбюратором выполняется через штуцеры с конической резьбой M10×1 или M12×1,5, уплотняемые медными или алюминиевыми прокладками толщиной 0,5 мм. Для гибких шлангов применяют хомуты с червячным зажимом шириной 10–12 мм, затягиваемые моментом 2,5–3 Н·м. Превышение этого значения приводит к деформации шланга и сужению проходного сечения, что снижает пропускную способность на 15–20%.

В системах с механическим бензонасосом топливная магистраль разделяется на две ветви: всасывающую (от бака к насосу) и нагнетающую (от насоса к карбюратору). Всасывающий участок критичен к герметичности – даже микроскопические подсосы воздуха снижают производительность насоса на 30–40%. Для проверки используют вакуумметр: при работающем двигателе разрежение должно составлять 0,2–0,3 бар. Падение ниже 0,15 бар указывает на негерметичность соединений или трещины в шлангах.

Температурные деформации компенсируются петлевыми участками магистрали радиусом не менее 50 мм. В подкапотном пространстве шланги прокладывают вдали от выпускного коллектора (минимальное расстояние – 100 мм) и защищают термостойкими экранами из стеклоткани или алюминиевой фольги. При контакте с горячими поверхностями резина теряет эластичность за 500–700 моточасов, что приводит к образованию микротрещин и утечкам топлива.

Для диагностики пропускной способности магистрали используют расходомер с мерной емкостью. При оборотах двигателя 3000 об/мин расход бензина через карбюратор должен составлять 1,8–2,2 л/мин для двигателей объемом 1,6 л. Снижение показателя до 1,4 л/мин свидетельствует о засорении трубопровода или шлангов. Очистка выполняется продувкой сжатым воздухом под давлением 4–5 бар с последующей промывкой ацетоном или специализированными составами типа «Liqui Moly Fuel System Cleaner».

При замене шлангов предпочтение отдают изделиям с маркировкой SAE J30 R7 или R9 – они устойчивы к воздействию бензина, этанола и присадок. Шланги без маркировки или с обозначением SAE R6 рассчитаны только на масла и не подходят для топливных систем. Перед установкой внутреннюю поверхность шланга обрабатывают силиконовой смазкой для облегчения монтажа и предотвращения прилипания резины к штуцерам.

Критическим элементом является обратный клапан в нагнетающей магистрали, предотвращающий слив бензина из карбюратора в бак при остановке двигателя. Клапан должен открываться при давлении 0,05–0,07 бар и обеспечивать герметичность при обратном потоке. Износ пружины или засорение седла клапана приводит к затрудненному запуску двигателя из-за отсутствия топлива в поплавковой камере. Проверка выполняется подключением манометра к штуцеру карбюратора: после остановки двигателя давление должно сохраняться не менее 30 секунд.

Принцип работы поплавковой камеры карбюратора

Поплавковая камера – герметичный резервуар, соединённый с топливной магистралью и обеспечивающий постоянный уровень бензина перед дозирующими системами карбюратора. Её объём в большинстве серийных карбюраторов (К-126, К-151, Solex) составляет 50–120 см³, что достаточно для стабильной работы двигателя на холостом ходу и переходных режимах без подсоса воздуха. Уровень топлива поддерживается на 1–3 мм ниже кромки распылителя главной дозирующей системы, что предотвращает самотёк бензина в диффузор при остановке двигателя.

Ключевой элемент камеры – поплавок, изготавливаемый из бензостойкого пластика (полиамид, полипропилен) или латуни. Его масса (8–20 г) и форма подбираются так, чтобы при заполнении камеры на 70–80% он всплывал, перекрывая игольчатый клапан при достижении заданного уровня. Для карбюраторов с горизонтальным расположением поплавка (например, Weber DCOE) допустимое отклонение уровня составляет ±0,5 мм, для вертикальных (Озон, К-133) – ±1 мм. Превышение этих значений приводит к обогащению смеси на 15–25% и увеличению расхода топлива на 0,3–0,7 л/100 км.

Игольчатый клапан, регулирующий подачу бензина, состоит из корпуса, иглы с резиновым или фторопластовым наконечником и седла. Усилие прижатия иглы к седлу (0,15–0,3 Н) обеспечивается массой поплавка и давлением топлива в магистрали (0,02–0,05 МПа). Износ наконечника иглы свыше 0,05 мм или засорение седла частицами размером более 20 мкм нарушают герметичность, вызывая перелив топлива. Для диагностики рекомендуется использовать манометр с пределом измерения 0,1 МПа, подключённый к штуцеру камеры.

Вентиляция поплавковой камеры осуществляется через балансировочный канал, соединяющий её с воздушным патрубком карбюратора. Диаметр канала (1,5–2,5 мм) подбирается так, чтобы компенсировать разрежение в диффузоре (до 0,04 МПа) без создания избыточного давления в камере. Засорение канала приводит к обеднению смеси на 10–18% из-за снижения расхода топлива через жиклёры. Для проверки проходимости используют сжатый воздух под давлением 0,02 МПа – при продувке через канал должен слышаться характерный свист.

Температурное расширение бензина (коэффициент объёмного расширения 0,0012 °C⁻¹) учитывается при настройке уровня: в карбюраторах для жаркого климата (+40°C) уровень устанавливают на 0,5–1 мм ниже номинального, чтобы избежать перелива при нагреве. В холодных регионах (−30°C) допускается повышение уровня на 0,3–0,7 мм для компенсации увеличенной вязкости топлива (до 1,5 мм²/с при −20°C). Корректировку проводят подгибанием язычка поплавка или заменой игольчатого клапана на модель с другим проходным сечением (0,8–1,2 мм).

При резком открытии дроссельной заслонки поплавковая камера обеспечивает мгновенную подачу топлива за счёт инерционного эффекта: бензин, удерживаемый в камере, поступает в распылитель под действием разрежения, создаваемого диффузором. Время реакции системы (0,05–0,15 с) зависит от объёма камеры и диаметра жиклёров. Для карбюраторов спортивных двигателей (например, Mikuni RS) применяют камеры увеличенного объёма (до 200 см³) и жиклёры с диаметром до 2,5 мм, что снижает время отклика до 0,03 с, но требует точной настройки уровня во избежание провалов на средних оборотах.

Контроль уровня топлива в поплавковой камере проводят через смотровое окно или контрольный винт. В карбюраторах без окна (К-151, Pierburg 2E) уровень измеряют штангенциркулем через отверстие под пробку, предварительно слив бензин до метки. Допустимое отклонение от заводских значений (указаны в таблице) не должно превышать ±0,3 мм. При регулировке важно учитывать износ поплавка: латунные модели теряют плавучесть на 5–8% за 50 000 км пробега, пластиковые – на 3–5% за тот же период.

Негерметичность поплавковой камеры приводит к подсосу воздуха и обеднению смеси. Основные причины: трещины в корпусе (часто возникают в карбюраторах с алюминиевыми камерами при перепадах температур), износ прокладки под крышкой (толщина новой прокладки 0,8–1,2 мм) или деформация крышки. Для проверки герметичности камеру заполняют бензином под давлением 0,03 МПа и выдерживают 5 минут – падение давления не должно превышать 0,005 МПа. При обнаружении утечек корпус камеры восстанавливают эпоксидным составом с наполнителем (алюминиевая пудра), а прокладку заменяют на новую из бензостойкой резины (марка 51-1481).
