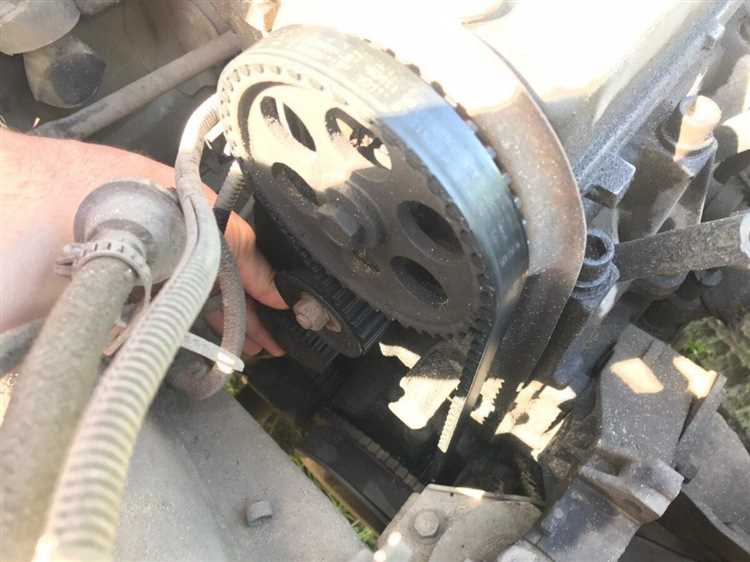

Помпа (водяной насос) – критический элемент системы охлаждения, отказ которого приводит к перегреву двигателя и дорогостоящему ремонту. Диагностика без снятия позволяет сэкономить время и выявить неисправности на ранней стадии. Основные признаки проблем: повышенный шум, течь антифриза, неравномерный нагрев радиатора или пульсация шлангов. Для проверки потребуются базовые инструменты: стетоскоп, инфракрасный термометр, манометр и визуальный осмотр.
Первый этап – проверка подшипников. Приложите стетоскоп к корпусу помпы и прослушайте звук на разных оборотах двигателя. Нормальный шум – равномерный гул без стуков и скрежета. Свист или скрежет указывают на износ подшипников или разрушение сальника. Если звук усиливается при увеличении оборотов, помпа требует замены. Дополнительно проверьте люфт вала: покачайте шкив рукой (двигатель заглушен). Допустимый люфт – не более 0,5 мм.
Второй метод – контроль температуры. Запустите двигатель и прогрейте до рабочей температуры (80–90°C). С помощью инфракрасного термометра измерьте температуру на входном и выходном патрубках радиатора. Разница не должна превышать 5–7°C. Если выходной патрубок холоднее входного на 10°C и более, помпа не обеспечивает циркуляцию. Проверьте также температуру корпуса помпы: равномерный нагрев свидетельствует о нормальной работе, холодные участки – о заклинивании или разрушении крыльчатки.
Третий способ – проверка давления. Подключите манометр к системе охлаждения через штуцер на радиаторе или расширительном бачке. Запустите двигатель и доведите обороты до 2000–2500 об/мин. Нормальное давление – 1,2–1,5 бар. Если показания ниже 0,8 бар, помпа не создает достаточного напора. При этом следите за утечками: падение давления при остановке двигателя указывает на негерметичность системы, а не на неисправность помпы.
Четвертый этап – визуальный осмотр. Проверьте состояние приводного ремня: трещины, замасливание или неравномерный износ говорят о перекосе шкива помпы. Осмотрите дренажное отверстие на корпусе: следы антифриза – признак разрушения сальника. Если на шкиве или корпусе видны следы ржавчины, помпа эксплуатировалась с некачественным антифризом, что ускоряет износ подшипников и крыльчатки.
При совпадении нескольких признаков (шум, люфт, низкое давление) помпу необходимо заменить. Диагностика без демонтажа не дает 100% точности, но позволяет избежать лишних работ. Если результаты неоднозначны, проведите дополнительную проверку с частичной разборкой системы или обратитесь к специалисту.
Как определить неисправность помпы по звуку и вибрации
Помпа с изношенным подшипником издаёт характерный гул или скрежет на холостых оборотах и при увеличении нагрузки. Звук напоминает металлический вой, усиливающийся при резком наборе оборотов. Для проверки приложите длинную отвёртку или стетоскоп к корпусу помпы – вибрация и шум будут передаваться чётче. Если гул сопровождается свистом ремня, вероятен люфт шкива, что указывает на критический износ подшипника.
Вибрация помпы проявляется на рулевом колесе или кузове при работе двигателя на 2000–3000 об/мин. Локализуйте источник, положив руку на корпус помпы: при неисправности ощущается пульсация или дребезжание. На автомобилях с ремнём ГРМ вибрация может синхронизироваться с оборотами коленвала – это признак разрушения крыльчатки или деформации вала. Проверьте также состояние опор двигателя: их износ маскирует вибрацию помпы.
Треск или стук при запуске холодного двигателя сигнализирует о заклинивании подшипника или попадании инородных частиц в крыльчатку. Звук исчезает после прогрева, но возвращается при нагрузке. В отличие от шума подшипника генератора, треск помпы не зависит от включённых потребителей электроэнергии. Для диагностики снимите ремень привода и прокрутите шкив вручную – заедание или люфт подтвердят неисправность.
Свист помпы на высоких оборотах часто путают с проскальзыванием ремня, но его причина – кавитация или износ уплотнений. Звук напоминает шипение воздуха, усиливающееся при перегазовке. Проверьте уровень антифриза: если он в норме, а свист сохраняется, замените помпу – повреждённые лопасти крыльчатки провоцируют турбулентность потока, что и вызывает шум.
Проверка герметичности системы охлаждения на работающем двигателе
Запустите двигатель и прогрейте его до рабочей температуры (85–95°C). Наблюдайте за поведением стрелки температуры на приборной панели – резкие скачки или стабильное превышение нормы могут указывать на утечку охлаждающей жидкости (ОЖ) или неисправность помпы. Визуально осмотрите подкапотное пространство, особенно места соединений патрубков, радиатора, термостата и корпуса помпы. Признаками разгерметизации служат подтёки ОЖ, белый пар из-под капота или маслянистые пятна на асфальте под автомобилем.
Используйте течеискатель с ультрафиолетовым красителем (добавляется в систему охлаждения) или электронный детектор утечек. Первый метод требует прогрева двигателя и осмотра подкапотного пространства УФ-фонарём – места утечек будут светиться ярко-зелёным. Электронный детектор реагирует на пары ОЖ в воздухе: поднесите его к предполагаемым зонам утечки (например, к сальнику помпы или прокладке термостата) и следите за показаниями прибора. Порог чувствительности большинства моделей – от 5 ppm.
Проверьте давление в системе с помощью тестера (манометра с адаптером для крышки радиатора). Подключите прибор к горловине радиатора или расширительного бачка, создайте давление 1,2–1,5 атм (значение указано в руководстве по эксплуатации) и удерживайте его 2–3 минуты. Падение давления более чем на 0,1 атм за минуту свидетельствует о негерметичности. Особое внимание уделите крышке радиатора – её клапан должен срабатывать при давлении, указанном на корпусе (обычно 0,9–1,1 атм).
При работающем двигателе прослушайте помпу стетоскопом или длинной отвёрткой (приложите металлический стержень к корпусу помпы, а рукоятку – к уху). Скрежет, свист или булькающие звуки указывают на износ подшипников или кавитацию, что часто сопровождается утечками через дренажное отверстие. Если при снятии крышки радиатора наблюдается интенсивное бурление ОЖ при 90°C, а из выхлопной трубы идёт белый дым – вероятно, пробита прокладка ГБЦ, что также приводит к разгерметизации системы.
Использование тепловизора или инфракрасного термометра для диагностики
Тепловизор или инфракрасный термометр позволяют оценить температурный режим работы помпы без снятия с двигателя. Запустите двигатель и прогрейте его до рабочей температуры (80–95°C). Направьте прибор на корпус помпы и патрубки системы охлаждения. Нормальная разница температур между входным и выходным патрубками не должна превышать 5–7°C. Превышение этого значения указывает на недостаточную циркуляцию охлаждающей жидкости, что может быть вызвано износом крыльчатки или засорением каналов.
При использовании тепловизора обратите внимание на равномерность нагрева корпуса помпы. Локальные перегревы (свыше 100°C) свидетельствуют о внутренних повреждениях, таких как разрушение подшипников или заклинивание вала. Если на термограмме видна четкая граница между горячим и холодным участками, это признак отсутствия циркуляции – помпа не прокачивает жидкость. Для точности измерений держите прибор на расстоянии 10–30 см от поверхности, избегая бликов и отражений.
Инфракрасный термометр удобен для быстрой проверки температуры в ключевых точках: шкив помпы, корпус термостата, радиатор. Замерьте температуру на входе и выходе радиатора – разница должна составлять 8–12°C при исправной системе. Если выходной патрубок радиатора холоднее входного более чем на 15°C, а корпус помпы при этом горячий, вероятен обрыв крыльчатки или ее проскальзывание на валу. Для двигателей с ременным приводом проверьте температуру шкива: нагрев свыше 60°C при работающем двигателе указывает на проскальзывание ремня или износ подшипников.
Не полагайтесь только на температурные показания – сопоставляйте их с другими признаками неисправности. Например, если тепловизор показывает нормальную температуру корпуса помпы, но слышен шум или наблюдается утечка жидкости, проблема может быть в сальнике или уплотнениях. Для дизельных двигателей с высокой тепловой нагрузкой допустимые температурные отклонения могут быть меньше – уточняйте данные в технической документации. Измерения проводите при стабильных оборотах (2000–2500 об/мин), чтобы исключить влияние термостата на результаты.
Оценка состояния подшипников помпы через шкив и ремень
Подшипники помпы изнашиваются быстрее при неправильном натяжении ремня или перекосе шкива. Визуальный осмотр начинайте с проверки биения шкива: запустите двигатель на холостых оборотах и наблюдайте за его поведением. Допустимое радиальное биение – не более 0,1–0,2 мм. Превышение этих значений указывает на люфт подшипника или деформацию шкива. Используйте индикатор часового типа для точных измерений, закрепив его на неподвижной части двигателя и подведя щуп к кромке шкива.
Проверка на слух – следующий этап. Приложите длинную отвертку или стетоскоп к корпусу помпы и прислушайтесь к шуму. Свист, скрежет или равномерный гул на повышенных оборотах (2000–3000 об/мин) сигнализируют о выработке подшипников. Отличайте звук помпы от шума подшипников генератора или натяжного ролика: помпа издает более низкий и глухой тон, усиливающийся при нагрузке на систему охлаждения (например, при включении кондиционера).
- Проверка люфта шкива рукой:
- Остановите двигатель и снимите ремень привода.
- Захватите шкив двумя пальцами и покачайте его в радиальном и осевом направлениях.
- Люфт более 0,3 мм – критический признак. Для сравнения: новый подшипник имеет люфт не более 0,05 мм.
- Анализ следов износа на ремне:
- Неравномерный износ зубьев ремня (ступенчатый или волнообразный) – следствие биения шкива.
- Темные полосы на обратной стороне ремня указывают на проскальзывание из-за недостаточного натяжения или заедания подшипника.
- Микротрещины на ремне появляются при перегреве, вызванном неисправной помпой.
Если подшипник издает шум только на холодную, а после прогрева звук исчезает, это признак начальной стадии износа. В таком случае замените помпу в ближайшие 1000–1500 км пробега. При постоянном шуме или люфте более 0,5 мм эксплуатация автомобиля недопустима – риск заклинивания подшипника и обрыва ремня ГРМ возрастает в 3–5 раз. Для дизельных двигателей с высокой степенью сжатия последствия обрыва ремня критичны: загиб клапанов гарантирован на 90% моделей.
Контроль давления в системе охлаждения без снятия помпы
Проверка давления в системе охлаждения позволяет выявить неисправности помпы, не прибегая к её демонтажу. Для этого используют манометр с адаптером, подключаемый к расширительному бачку или крышке радиатора. Нормальное давление при работающем двигателе (температура 90–100°C) составляет 1,2–1,5 бар для большинства легковых автомобилей. Превышение этих значений указывает на неисправность клапана крышки или перегрев, а падение давления ниже 0,8 бар – на утечки или слабую производительность помпы.
Перед тестом убедитесь, что двигатель остыл, а система охлаждения заполнена до уровня. Подключите манометр через переходник к горловине радиатора или расширительного бачка. Запустите двигатель и прогрейте до рабочей температуры, наблюдая за показаниями. Если давление растёт слишком медленно (менее 0,1 бар за 30 секунд), возможен износ крыльчатки помпы или засорение каналов. Резкие скачки давления свидетельствуют о завоздушивании системы или неисправности термостата.
Для точной диагностики проведите тест на утечки. Создайте давление в системе (1,5–2 бар) с помощью насоса и наблюдайте за манометром в течение 5–10 минут. Падение давления более чем на 0,2 бар за это время указывает на нарушение герметичности: трещины в патрубках, неисправность прокладки ГБЦ или сальника помпы. Локализовать утечку можно визуально по следам антифриза или с помощью ультрафиолетового красителя, добавленного в охлаждающую жидкость.
На автомобилях с электронным управлением двигателем дополнительно проверьте показания датчика температуры охлаждающей жидкости. Расхождение между фактической температурой и данными ЭБУ (более 5°C) может косвенно подтверждать недостаточную циркуляцию из-за неисправной помпы. Для этого подключите диагностический сканер и сравните показания с эталонными значениями для вашей модели автомобиля.
При отсутствии манометра используйте метод визуального контроля. Запустите двигатель на холостом ходу и снимите крышку расширительного бачка (только на холодном двигателе!). Наблюдайте за потоком жидкости: равномерное бурление без пузырьков воздуха указывает на исправную помпу. Если жидкость движется слабо или с перебоями, а в бачке появляются масляные пятна или пена, это признак прорыва газов через прокладку ГБЦ или износа подшипника помпы.
Для дизельных двигателей и турбированных бензиновых агрегатов критически важно поддерживать стабильное давление в системе охлаждения. В таких случаях допустимое падение давления при тесте на утечки не должно превышать 0,1 бар за 10 минут. Если показания манометра нестабильны при резком изменении оборотов (например, при перегазовке), проверьте состояние ремня привода помпы и его натяжение. Ослабленный ремень приводит к проскальзыванию и снижению производительности насоса.
Проверка циркуляции охлаждающей жидкости по температуре патрубков
Метод основан на анализе разницы температур верхнего и нижнего патрубков радиатора при работающем двигателе. Нормальная циркуляция предполагает нагрев верхнего патрубка до 80–95°C через 3–5 минут после запуска на холостых оборотах, в то время как нижний должен оставаться холоднее на 10–20°C. Превышение этого диапазона или равномерный нагрев обоих патрубков указывает на проблемы с помпой или термостатом.
Для проверки используйте бесконтактный инфракрасный термометр с диапазоном измерений до 150°C. Точки замера: середина верхнего патрубка (ближе к радиатору) и нижний патрубок на расстоянии 5–10 см от выхода из радиатора. Измерения проводите при температуре двигателя 80–90°C, избегая касания металлических деталей, чтобы исключить погрешности.
Если верхний патрубок нагревается до рабочей температуры, а нижний остаётся холодным (разница >30°C), вероятна неисправность помпы – крыльчатка не создаёт достаточного давления для прокачки жидкости. При этом температура блока цилиндров будет расти быстрее нормы, а вентилятор радиатора включится преждевременно. Дополнительно проверьте наличие воздушных пробок, стравливая воздух через клапан на расширительном бачке.
Равномерный нагрев патрубков (разница <5°C) при температуре двигателя выше 90°C свидетельствует о заклинившем термостате в открытом положении или слабом напоре помпы. В этом случае жидкость циркулирует по большому кругу постоянно, не обеспечивая быстрый прогрев двигателя. Проверьте термостат отдельно, погрузив его в кипящую воду – клапан должен открыться при 85–92°C.
При работающей помпе и исправном термостате нижний патрубок должен начать нагреваться через 1–2 минуты после открытия термостата (обычно при 80–85°C). Если нагрев запаздывает или происходит скачкообразно, осмотрите крыльчатку помпы на предмет коррозии или разрушения лопастей. В системах с пластиковой крыльчаткой часто встречается её деформация при перегреве, что снижает эффективность прокачки на 30–40%.
В системах с электронным управлением термостатом (например, BMW N57, VAG EA888) проверку проводите с подключённым диагностическим сканером. Сравните показания датчика температуры на выходе из двигателя и на входе в радиатор. Разница в 5–10°C при стабильной работе системы – норма. Превышение 15°C указывает на недостаточный поток, вызванный износом помпы или засорением радиатора.
На дизельных двигателях с EGR (например, Mercedes OM642, Toyota 1GD-FTV) учитывайте влияние системы рециркуляции на температуру патрубков. При активном клапане EGR часть горячих газов попадает во впуск, что может искажать показания. Отключите EGR на время проверки или используйте данные с датчика температуры охлаждающей жидкости на выходе из головки блока.
Если разница температур патрубков соответствует норме, но двигатель перегревается, проверьте давление в системе с помощью манометра, подключённого к расширительному бачку. При 90°C давление должно составлять 1,1–1,4 бар. Падение ниже 0,8 бар при работающем двигателе указывает на негерметичность системы или износ уплотнений помпы, что приводит к подсосу воздуха и снижению эффективности циркуляции.
