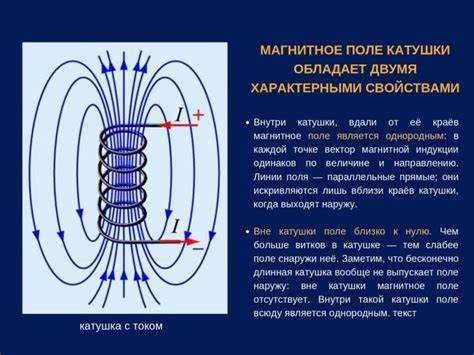

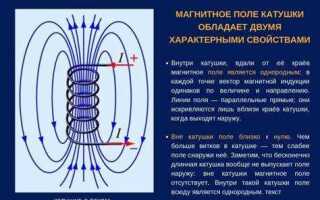

Соленоиды в мехатронных блоках управления трансмиссией – критически важные компоненты, отвечающие за точное переключение передач и регулировку давления масла. Их неисправность приводит к рывкам, задержкам при переключении или полному отказу коробки передач. Стандартная диагностика через сканеры OBD-II часто ограничивается общими кодами ошибок (например, P0750–P0770 для соленоидов переключения), не раскрывая реальное состояние исполнительных механизмов.
Для глубокой проверки требуется специализированное ПО, совместимое с протоколом производителя. Например, VCDS (VAG-COM) для автомобилей концерна VAG, Techstream для Toyota/Lexus или Ford IDS для моделей Ford. Эти программы позволяют считывать не только коды ошибок, но и динамические параметры: сопротивление обмоток (в норме 5–15 Ом для большинства соленоидов), время срабатывания (0,02–0,08 с), а также текущие значения тока и напряжения.
Перед началом диагностики убедитесь, что напряжение аккумулятора не ниже 12,5 В – низкий заряд искажает показания. Подключите диагностический адаптер к разъёму OBD-II и запустите программу. В разделе «Измеряемые блоки» (или аналогичном) выберите параметры соленоидов: для мехатроника DSG-7 (0AM/0CW) это каналы «Solenoid Valve 1–7», для ZF 6HP21 – «Shift Solenoids». Сравните полученные значения с заводскими спецификациями: отклонение сопротивления более чем на 10% или задержка срабатывания свыше 0,1 с указывают на износ.
При выявлении аномалий проведите активационный тест – принудительное включение соленоидов через диагностическую программу. В VCDS это функция «Output Test», в Techstream – «Active Test». Во время теста прослушайте щелчки соленоидов (должны быть чёткими, без дребезга) и проверьте реакцию коробки передач. Отсутствие реакции или неравномерное срабатывание подтверждает неисправность. Для точной локализации проблемы используйте осциллограф: форма сигнала должна быть прямоугольной, без провалов или всплесков.
Не заменяйте соленоиды без предварительной проверки проводки и разъёмов. Окисление контактов или обрыв цепи часто маскируются под неисправность соленоида. Прозвоните провода мультиметром (сопротивление не должно превышать 0,5 Ом), а разъёмы обработайте контактным очистителем. Если диагностика подтвердила дефект соленоида, учитывайте, что в мехатронных блоках они часто объединены в единый модуль – замена отдельных элементов не всегда возможна.
Какие параметры соленоидов отображаются в диагностическом ПО
Для соленоидов с обратной связью (например, линейных или пропорциональных) ПО отображает фактическое положение штока (мм или %) и его отклонение от заданного значения. Важный параметр – гистерезис (разница между прямым и обратным ходом), который не должен превышать 5–10% от полного диапазона. В некоторых системах доступны логи ошибок (коды неисправностей, например, P0750–P0770 для АКПП), указывающие на короткое замыкание, обрыв цепи или механический износ.
При глубокой диагностике анализируются динамические характеристики: скорость нарастания тока (А/мс), пульсации давления (Гц) и температурный дрейф (изменение параметров при нагреве). Для соленоидов с цифровым управлением проверяется синхронизация с ЭБУ (задержка передачи данных, мкс). Рекомендуется сравнивать показания с эталонными значениями из технической документации – отклонения более 15% свидетельствуют о необходимости замены или калибровки.
Пошаговая инструкция подключения к мехатронику через сканер
Подключение к мехатронику требует использования диагностического сканера с поддержкой протокола UDS (ISO 14229) или KWP2000 (ISO 14230). Для большинства современных коробок передач (например, ZF 6HP21/28, VAG DQ250/DQ500) подойдут сканеры VCDS (VAG-COM), Launch X431 или Autel MaxiSys. Убедитесь, что ПО сканера обновлено до последней версии – устаревшие базы данных могут не распознавать новые блоки управления.
Перед подключением отключите зажигание и снимите клемму с аккумулятора на 3–5 минут, если мехатроник ранее выдавал ошибки по питанию или связи. Это сбросит адаптивные значения и предотвратит ложные срабатывания при диагностике. Подключите сканер к OBD-II разъему (обычно расположен под рулевой колонкой или в бардачке) через кабель CAN-High (6-й пин) и CAN-Low (14-й пин). Для некоторых моделей (например, BMW с EGS6) может потребоваться переходник OBD-II → 20-пиновый разъем.
Включите зажигание в положение «ON» (двигатель не запускайте). Запустите диагностическую программу и выберите блок управления мехатроником – в меню сканера он может обозначаться как «TCU», «EGS» или «Mechatronik». Если блок не определяется автоматически, вручную укажите протокол связи: для VAG – CAN 500 кбит/с, для BMW – CAN 100 кбит/с. При ошибке связи проверьте предохранители F32 (15A) и F47 (10A) в блоке предохранителей.
После успешного подключения выполните считывание ошибок («Read DTCs»). Обратите внимание на коды, связанные с соленоидами: P0750–P0770 (неисправности переключения), P0960–P0980 (электрические цепи соленоидов), P2714 (ошибка давления). Если сканер поддерживает функцию «Активные тесты», активируйте каждый соленоид по отдельности – это позволит проверить их работу без разборки мехатроника. Запишите показания сопротивления (должно быть 5–10 Ом для большинства соленоидов) и тока (0,5–1,2 А).
По завершении диагностики отключите сканер, выключите зажигание и подождите 30 секунд перед повторным запуском двигателя. Если мехатроник перешел в аварийный режим, выполните адаптацию с помощью функции «Basic Settings» или «Reset Adaptations» в сканере. Для коробок ZF используйте процедуру «ZF Getriebe Reset», для VAG – «Adaptation Channel 00». Не прерывайте процесс – это может привести к некорректной работе трансмиссии.
Как интерпретировать коды ошибок соленоидов в программе
Ошибки с префиксом P27xx часто связаны с проблемами в цепи управления соленоидами. Например, P2714 сигнализирует о коротком замыкании или обрыве в цепи соленоида давления. В таких случаях проверяют проводку от мехатроника до соленоида: окисление контактов, повреждение изоляции, неправильное подключение. Для диагностики используют мультиметр в режиме прозвонки – сопротивление между контактами разъема и массой должно стремиться к бесконечности. Если цепь замкнута, ищут место повреждения.
Ошибки, связанные с адаптацией соленоидов (например, P1744), возникают при несоответствии фактических параметров расчетным. В таких случаях требуется сброс адаптаций через диагностическую программу и повторная калибровка. Процедура включает прогрев масла до 60–80°C, движение на фиксированных скоростях и остановку с зажатой педалью тормоза. Если ошибка не исчезает, проверяют механическую часть: износ фрикционов, загрязнение гидроблока, уровень и состояние масла.
Некоторые коды ошибок носят общий характер, но указывают на конкретный соленоид. Например, P0974 относится к соленоиду блокировки гидротрансформатора. В этом случае проверяют не только электрические параметры, но и механическую блокировку: наличие металлической стружки в масле, износ муфты. Если соленоид исправен, но ошибка сохраняется, анализируют данные с датчика частоты вращения турбины – расхождение с оборотами двигателя более 50 об/мин указывает на проскальзывание.
В программах типа ISTA для BMW коды ошибок соленоидов сопровождаются тестами исполнительных механизмов. Активируя тест, можно проверить реакцию соленоида на управляющий сигнал. Например, при активации соленоида переключения передач должно быть слышно характерное щелканье. Если реакции нет, проверяют предохранители (для мехатроников ZF часто используется предохранитель 30A в блоке под капотом) и реле. Также обращают внимание на температурные ошибки: перегрев масла выше 120°C приводит к временному отключению соленоидов.
При интерпретации кодов важно учитывать историю ошибок. Если ошибка P0765 (соленоид «D») появляется только при холодном запуске, проблема может быть в низком качестве масла или его недостаточном уровне. В таких случаях рекомендуется замена масла с промывкой гидроблока и обновлением адаптаций. Если ошибка возникает постоянно, проверяют соленоид на стенде или заменяют его в сборе с мехатроником, так как индивидуальная замена часто не дает долговременного результата.
Тестирование сопротивления и тока соленоидов через диагностику
Соленоиды мехатроника – критически важные компоненты, управляющие гидравлическими потоками в автоматических трансмиссиях. Их диагностика через специализированное ПО позволяет выявить отклонения в сопротивлении и токе, которые напрямую влияют на работу коробки передач. Стандартные значения сопротивления для большинства соленоидов лежат в диапазоне 5–15 Ом, но точные параметры зависят от модели трансмиссии. Например, для ZF 6HP21 допустимый разброс составляет 10–12 Ом, а для Aisin TF-80SC – 8–10 Ом. Превышение или занижение этих значений на 15–20% указывает на износ обмотки или короткое замыкание.
Для проверки тока соленоидов используйте диагностические сканеры с функцией мониторинга в реальном времени, такие как Launch X431 или Autel MaxiSys. Рабочий ток соленоидов обычно варьируется от 0,5 до 1,2 А в зависимости от режима работы. При тестировании обращайте внимание на следующие аномалии:
- Пульсации тока свыше 0,3 А – признак нестабильного питания или повреждения драйвера мехатроника.
- Отсутствие реакции на управляющие сигналы при нормальном сопротивлении – указывает на обрыв цепи или неисправность ЭБУ.
- Постоянно высокий ток (более 1,5 А) – перегрев обмотки или замыкание на массу.
Перед началом тестирования отключите разъем мехатроника и измерьте сопротивление каждого соленоида мультиметром в режиме омметра. Сравните полученные данные с эталонными значениями из технической документации. Если сопротивление в норме, но соленоид не функционирует, переходите к проверке тока под нагрузкой. Для этого подайте управляющее напряжение (обычно 12 В) через диагностический адаптер и зафиксируйте ток потребления. Учтите, что некоторые соленоиды (например, линейные) требуют ШИМ-сигнала для корректной работы – в этом случае используйте осциллограф для анализа формы сигнала.
При обнаружении отклонений в токе или сопротивлении локализуйте неисправность. Если проблема в соленоиде, замените его на новый с идентичными параметрами. В случае неисправности мехатроника проверьте целостность проводки и состояние драйверов в блоке управления. Особое внимание уделите соленоидам давления: их отказ приводит к пробуксовкам и ударам при переключении передач. Для точной диагностики используйте режим «Активного теста» в диагностическом ПО, который позволяет принудительно активировать соленоиды и оценить их реакцию.
После замены неисправных компонентов проведите повторное тестирование с адаптацией мехатроника. В большинстве случаев требуется сброс адаптивных значений через диагностический сканер. Например, для трансмиссий Volkswagen с мехатроником DQ250 выполните процедуру базовой настройки с помощью VCDS или ODIS. Игнорирование этого шага может привести к некорректной работе коробки передач даже с новыми соленоидами.
Сравнение показаний с эталонными значениями для разных моделей
Для мехатроников ZF 6HP21/28 эталонное сопротивление соленоидов при 20°C составляет 5,0–5,5 Ом. На моделях 8HP45/50 допустимый диапазон расширяется до 4,8–5,3 Ом, а для 9HP – 4,5–5,0 Ом. Превышение верхнего предела на 0,3 Ом указывает на износ обмотки, а занижение на 0,5 Ом – на короткое замыкание. При проверке через диагностику обращайте внимание на динамические параметры: время срабатывания соленоидов 8HP не должно превышать 120 мс, иначе требуется замена.
В мехатрониках Aisin TF-80SC/81SC эталонное сопротивление соленоидов давления – 10,5–11,5 Ом, переключающих – 14,0–15,0 Ом. Для TF-60SN значения ниже 9,5 Ом свидетельствуют о неисправности. Критический параметр – ток удержания: при напряжении 12 В он должен быть в пределах 0,8–1,2 А. Если диагностическая программа фиксирует скачки тока выше 1,5 А, соленоид подлежит замене независимо от сопротивления.
У мехатроников Mercedes 722.9 (например, в W212) эталонные значения сопротивления соленоидов варьируются: Y3/8n1 (K1) – 3,8–4,2 Ом, Y3/8n2 (B1) – 4,5–4,9 Ом. При проверке через Xentry важно сравнивать не только статические показания, но и гистерезис: разница между током открытия и закрытия не должна превышать 0,3 А. Для соленоидов регулировки давления (Y3/8n4) допустимое отклонение от эталона – не более 0,2 Ом, иначе корректировка адаптаций не даст результата.
Действия при выявлении неисправностей по результатам проверки
При обнаружении ошибок в работе соленоидов мехатроника по данным диагностической программы первым шагом станет анализ кодов неисправностей. Ошибки типа P0750–P0770 указывают на проблемы с конкретными соленоидами (например, P0750 – соленоид A, P0755 – соленоид B). Если программа показывает превышение допустимого сопротивления (норма – 10–15 Ом для большинства моделей), соленоид подлежит замене. При низком сопротивлении (менее 5 Ом) проверьте проводку на короткое замыкание или повреждение изоляции.
В случае нестабильных показаний (скачки напряжения или прерывистый сигнал) выполните проверку разъемов и контактов. Окисление или неплотное соединение часто становятся причиной ложных срабатываний. Используйте мультиметр в режиме измерения напряжения: на контактах соленоида должно быть 12 В при включенном зажигании. Если напряжение отсутствует, прозвоните цепь от блока управления до соленоида, уделяя внимание предохранителям и реле.
Для соленоидов с механическим износом (например, заедание или неполное открытие/закрытие) проведите тест на стенде под давлением. Подключите соленоид к гидравлической системе с манометром и подайте управляющий сигнал. Если давление не изменяется в соответствии с заданными параметрами (обычно 3–6 бар для соленоидов переключения передач), замените деталь. Учтите, что износ часто сопровождается металлической стружкой в масле – проверьте фильтр и поддон на наличие загрязнений.
При выявлении множественных ошибок (например, одновременный отказ нескольких соленоидов) проверьте блок мехатроника на предмет внутренних повреждений. Используйте осциллограф для анализа сигналов управления: искаженные или асимметричные импульсы указывают на неисправность драйверов блока. В таких случаях ремонт мехатроника экономически нецелесообразен – требуется замена узла в сборе. Перед установкой нового блока выполните адаптацию через диагностическую программу (например, VCDS для VAG или Techstream для Toyota).
После устранения неисправности проведите тестовую поездку с мониторингом параметров в реальном времени. Обратите внимание на время переключения передач (должно быть в пределах 0,2–0,4 с) и отсутствие толчков. Если ошибки повторяются, проверьте гидравлическое давление в системе: низкое давление (менее 2 бар на холостом ходу) свидетельствует о неисправности насоса или утечках в магистралях. Зафиксируйте все изменения в отчете диагностики для дальнейшего анализа.
