Замена или ремонт фары на Audi A6 C6 (2004–2011 гг.) требует точного соблюдения последовательности действий. Модель оснащена галогенными или ксеноновыми фарами (в зависимости от комплектации), конструкция которых предусматривает демонтаж через подкапотное пространство. Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания – особенно актуально для версий с адаптивным освещением или системой AFS.
Инструменты, необходимые для снятия: TORX T25 (для крепления фары к кузову), ключ на 10 мм (для отсоединения клемм), пластиковые лопатки (для отщёлкивания фиксаторов бампера). В некоторых случаях потребуется шестигранник на 5 мм – он нужен для регулировки корректора фар. Обратите внимание: на левой фаре (со стороны водителя) мешает блок предохранителей, который придётся временно сместить или снять.
Процесс осложняется хрупкостью пластиковых защёлок и риском повреждения проводки. Особенно уязвимы разъёмы ксеноновых ламп – их нельзя тянуть за провода. Если фара не снимается после откручивания болтов, проверьте наличие скрытых фиксаторов снизу (под бампером) или дополнительных креплений за решёткой радиатора. В 90% случаев проблема кроется в неотжатых защёлках по периметру корпуса.
После демонтажа осмотрите уплотнительные резинки и герметик по краям фары. При установке новой или отремонтированной детали замените их, если обнаружены трещины – это предотвратит попадание влаги и пыли. Перед подключением проверьте работоспособность всех функций: ближний/дальний свет, габариты, поворотники и корректор (если есть). Настройка фар после установки обязательна – используйте стенд или специализированное оборудование.
Какие инструменты и материалы понадобятся для демонтажа фары
Для снятия фары на Audi A6 C6 (2004–2011) потребуется минимальный набор инструментов, но с точным соответствием типоразмерам крепежа. Основной комплект включает торцевые головки на 8 и 10 мм с удлинителем – они нужны для откручивания болтов крепления фары к кузову. Обязательно используйте шестигранную головку на 5 мм для винтов, фиксирующих нижнюю часть фары, и TORX T20 для саморезов, удерживающих декоративную накладку бампера. Без этих специфических бит работа остановится на первом же этапе.
Дополнительно подготовьте плоскую отвертку с тонким жалом (3–4 мм) – она пригодится для аккуратного отсоединения пластиковых защелок разъемов проводки и клипс, удерживающих пыльник фары. Избегайте применения грубой силы: защелки Audi изготовлены из хрупкого пластика, и их легко сломать. Для работы с электрикой понадобится мультиметр с тонкими щупами – проверка напряжения на разъеме поможет избежать короткого замыкания при обратной сборке.
Необходимые расходные материалы зависят от состояния фары. Если уплотнительные резинки на разъемах или пыльнике потрескались, замените их на новые (артикул для оригинальных деталей: 4F0 971 817 для левой фары, 4F0 971 818 для правой). Для очистки контактов используйте специальный спрей-очиститель электрических контактов (например, Liqui Moly Electronic-Spray) и безворсовую салфетку. Изолента или термоусадочные трубки пригодятся, если потребуется временная изоляция поврежденных проводов.
Работать удобнее с помощником, особенно при демонтаже фары с ксеноном или адаптивным светом: блоки управления и корректоры весят до 1,5 кг, и удерживать их одной рукой, одновременно откручивая крепеж, сложно. Подготовьте магнитную чашку для мелких деталей – болты и гайки легко теряются в моторном отсеке. Если фара снимается для замены лампы, сразу приобретите новую с правильным цоколем: для галогена – H7 (ближний свет), H1 (дальний), для ксенона – D2S.
Освещение рабочей зоны – критически важный момент. Используйте налобный фонарь с регулируемым углом наклона или переносную лампу с магнитным основанием: стандартные крепежные болты фары расположены в труднодоступных местах, и без прямого света их легко не заметить. Для защиты лакокрасочного покрытия кузова от царапин при случайном касании инструментом подложите под фарой мягкую ткань или автомобильный коврик. Избегайте работы на морозе: пластик становится хрупким, и риск повредить защелки возрастает в несколько раз.

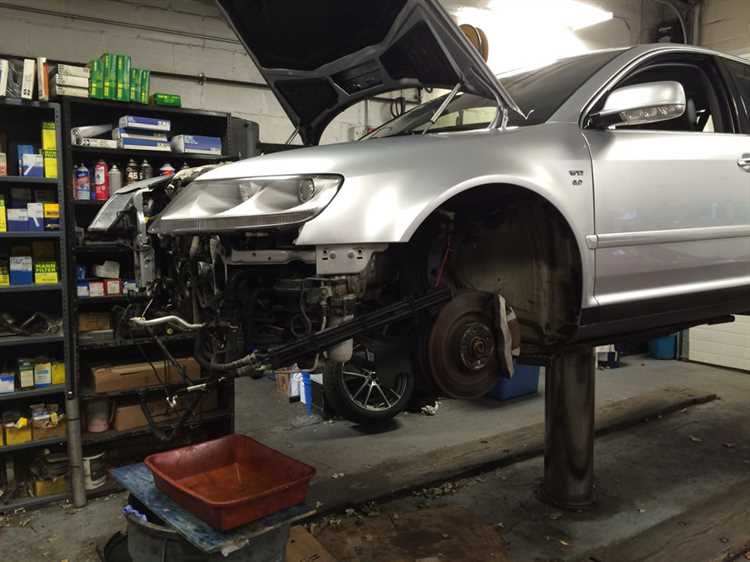

Как правильно отсоединить электрические разъемы и проводку
Перед началом работы отключите клемму «минус» аккумулятора, чтобы исключить короткое замыкание. На Ауди А6 С6 фары подключены через два основных разъема: 10-контактный для основного питания и 4-контактный для корректора. Первый расположен на задней части фары ближе к центру, второй – сбоку, ближе к крылу. Оба разъема фиксируются пластиковыми защелками, которые требуют аккуратного нажатия.
Для отсоединения 10-контактного разъема найдите выступающую защелку на его верхней части. Нажмите на нее большим пальцем вниз, одновременно потянув разъем на себя. Если фиксатор не поддается, проверьте, не мешает ли дополнительный пластиковый язычок снизу – его нужно приподнять тонкой отверткой. Избегайте резких рывков: корпус разъема выполнен из хрупкого полиамида и может треснуть.
4-контактный разъем корректора снимается иначе. Нажмите на боковые фиксаторы большим и указательным пальцами, сдвигая их к центру, затем потяните разъем строго перпендикулярно фаре. Если проводка туго выходит, осмотрите контакты на наличие окислов – их очистка мелкозернистой наждачной бумагой (P1000) решит проблему. Не используйте металлические инструменты для поддевания: риск повредить контактные площадки высок.
Проводка фары дополнительно крепится к кузову пластиковыми хомутами и металлическими скобами. Освободите провода, разрезав хомуты кусачками или отстегнув их от крепежных пистонов. Металлические скобы на А6 С6 часто ржавеют – смажьте их WD-40 за 10 минут до демонтажа. При обратной сборке замените хомуты на новые (артикул VAG N 906 844 01), чтобы избежать провисания проводов.
После отсоединения разъемов проверьте состояние уплотнительных резинок на контактах. Трещины или деформация указывают на необходимость замены (оригинальный номер детали – 4F0 971 817). Перед установкой новой фары нанесите на контакты диэлектрическую смазку (например, Permatex 22058), чтобы предотвратить окисление. Избегайте попадания смазки на пластиковые части разъемов – это может вызвать их размягчение.
Если после подключения фара не работает, прозвоните провода мультиметром. На 10-контактном разъеме проверьте напряжение на контактах 1 (масса), 2 (+12В при включенном ближнем свете) и 6 (+12В при включенном габарите). На 4-контактном разъеме корректора рабочее напряжение должно быть на контактах 1 (+5В) и 2 (масса). При отсутствии сигнала осмотрите предохранители SC17 (10А) и SC18 (15А) в блоке под рулевой колонкой.
Пошаговая инструкция по снятию переднего бампера для доступа к фаре
Откройте капот и отсоедините клемму отрицательного провода аккумулятора. Это предотвратит случайное замыкание при работе с электропроводкой бампера. Подденьте пластиковые заглушки в нижней части бампера с помощью плоской отвертки – они скрывают болты Torx T25, фиксирующие бампер к подрамнику. Всего их четыре: два по центру и по одному с каждой стороны.
Снимите решетку радиатора. Для этого отверните два винта Torx T20 в верхней части решетки и аккуратно потяните её на себя, высвобождая пластиковые защелки по бокам. Отсоедините разъемы проводки от противотуманных фар, если они установлены, нажав на фиксаторы и потянув коннекторы вниз. Убедитесь, что провода не мешают дальнейшему демонтажу.
Поднимите автомобиль на подъемнике или установите на надежные опоры, чтобы получить доступ к нижним креплениям бампера. Открутите шесть болтов Torx T30, расположенных вдоль нижней кромки бампера: три с каждой стороны. Два из них находятся возле колесных арок, остальные – ближе к центру. Придерживайте бампер при откручивании последних болтов, чтобы он не упал.
Вернитесь в подкапотное пространство и открутите два болта Torx T25, фиксирующие верхнюю часть бампера к кузову. Они расположены по краям, рядом с фарами. Осторожно отсоедините бампер от направляющих штифтов, потянув его на себя с небольшим усилием. Если бампер не поддается, проверьте наличие скрытых креплений или защелок в районе фар.
Отведите бампер от кузова на 10–15 см, чтобы получить доступ к разъемам проводки. Отсоедините коннекторы от датчика дождя (если есть), парктроника и поворотников, нажав на фиксаторы. Запомните расположение разъемов или сфотографируйте их для облегчения сборки. Полностью снимите бампер, аккуратно выведя его из зацепления с крыльями.
Перед установкой бампера на место проверьте состояние резиновых уплотнителей и направляющих штифтов. Очистите посадочные места от грязи и смажьте силиконовой смазкой пластиковые защелки. При сборке сначала заведите бампер на верхние штифты, затем зафиксируйте нижние крепления, начиная с центральных болтов. Затягивайте болты крест-накрест, чтобы избежать перекосов.
Как открутить крепления фары и извлечь её из посадочного места
На Ауди А6 С6 фара фиксируется тремя болтами под ключ Torx T20: два расположены сверху (ближе к решётке радиатора и у края крыла) и один снизу, за бампером. Перед началом работ отсоедините клемму аккумулятора, чтобы избежать короткого замыкания при случайном касании проводки. Верхние болты откручиваются без демонтажа дополнительных элементов, но для доступа к нижнему потребуется снять пластиковую защиту бампера – она крепится на четырёх клипсах, которые легко поддеваются плоской отвёрткой.
После откручивания болтов фара удерживается на направляющих штифтах и защёлках. Аккуратно потяните блок на себя, начиная с верхней части, чтобы освободить штифты из посадочных гнёзд. Если фара не поддаётся, проверьте наличие скрытого крепежа: на некоторых модификациях с ксеноном или адаптивным светом может быть дополнительный винт под заглушкой в нижней части корпуса. Не применяйте силу – чрезмерное давление может повредить пластиковые направляющие или разъём питания.
Отсоедините электрический разъём, нажав на фиксатор большим пальцем и одновременно потянув колодку на себя. На разъёме есть выступ, который должен совпасть с пазом на фаре – не перекашивайте его при извлечении. Если фара оснащена корректором, отсоедините тягу регулировки, повернув её против часовой стрелки до щелчка. После этого блок можно полностью вынуть из посадочного места.
Перед установкой новой фары очистите посадочные гнёзда от грязи и остатков герметика, проверьте состояние резиновых уплотнителей. При монтаже сначала заведите нижние штифты в пазы, затем аккуратно вдавите верхнюю часть до характерного щелчка защёлок. Затягивайте болты крест-накрест, начиная с нижнего, чтобы избежать перекоса корпуса.
Особенности демонтажа левой и правой фары на Ауди А6 С6
Левая фара на Ауди А6 С6 (кузов 4F, 2004–2011) демонтируется сложнее из-за ограниченного доступа: мешает аккумуляторная батарея и блок предохранителей. Перед началом работ отсоедините клемму «минус» АКБ, чтобы избежать короткого замыкания при случайном касании проводки. Ключом TORX T25 открутите два винта крепления фары к кузову – один сверху за решеткой радиатора, второй снизу за бампером. Отсоедините разъем питания, нажав на фиксатор сбоку, и аккуратно выведите фару вперед, избегая резких движений – пластиковый корпус хрупкий, особенно в мороз. Если фара «закисла», используйте силиконовую смазку или WD-40, но не применяйте силу: риск повредить направляющие или лакокрасочное покрытие кузова.
Правая фара снимается проще, но требует внимания к деталям: после отключения разъема и откручивания тех же двух винтов TORX T25 необходимо отвести в сторону бачок омывателя – он крепится на одном болте под ключ на 10. Бачок не снимайте полностью, достаточно сдвинуть его на 10–15 см вправо, чтобы освободить пространство. При установке фары обратно следите за правильной посадкой уплотнительной резинки по периметру – перекос приведет к попаданию влаги и запотеванию. Проверьте работу корректора фар после сборки: на правой фаре он чаще выходит из строя из-за вибраций от двигателя.
Что делать после снятия фары: проверка и подготовка к установке новой
После демонтажа фары осмотрите посадочное место на кузове и электрические разъёмы. Удалите остатки старого герметика или уплотнителя с кромок отверстия – используйте пластиковый скребок, чтобы не повредить лакокрасочное покрытие. Проверьте состояние резиновых уплотнителей на разъёмах проводки: трещины или деформация могут привести к попаданию влаги. Если на контактах обнаружены окислы, зачистите их мелкозернистой наждачной бумагой (P1000) и обработайте контактной смазкой типа Kontakt 60 или Liqui Moly Electronic-Spray. Особое внимание уделите питанию ксеноновых ламп (если установлены): проверьте целостность проводов к блоку розжига – обрыв или короткое замыкание выведут его из строя.
Сравните снятую фару с новой по ключевым параметрам: артикул, тип цоколя ламп (H7, D2S, LED), наличие корректора и омывателя. На моделях Audi A6 C6 (2004–2011) фары отличаются для рестайлинговых и дорестайлинговых версий – артикулы 4F2 941 007/008 (до 2008) и 4F2 941 017/018 (после 2008). Если новая фара не комплектуется лампами, перенесите их со старой, предварительно проверив на отсутствие потемнений колбы или трещин. Для ксеноновых ламп измерьте сопротивление обмоток мультиметром: норма – 0,5–1,5 Ом. При замене галогеновых ламп на LED убедитесь, что новая оптика имеет сертификат ECE и не вызывает ошибок в бортовом компьютере – иначе потребуется установка обманки CAN-шины.
