ШРУС (шарнир равных угловых скоростей) на ВАЗ 2115 – уязвимый узел, ресурс которого зависит от условий эксплуатации. Средний срок службы внутреннего ШРУСа составляет 80–100 тыс. км, внешнего – 50–70 тыс. км. Признаки неисправности: хруст при поворотах, вибрация на скорости, люфт при покачивании приводного вала. Замена требует минимального набора инструментов: головки на 17 и 30, молоток, монтировка, съемник стопорных колец, домкрат и противооткатные упоры.
Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности с включенной первой передачей или стояночным тормозом. Сливать масло из коробки не обязательно, но при демонтаже внутреннего ШРУСа часть смазки может вытечь – подготовьте емкость объемом 0,5 л. Для замены потребуется новый ШРУС с комплектом пыльника, хомуты и смазка ШРУС-4 (не менее 120 г на один шарнир). Не используйте литол или солидол – они не выдерживают высоких нагрузок.
Внешний ШРУС меняется быстрее: достаточно снять колесо, открутить гайку ступицы (момент затяжки 225–250 Н·м) и выбить шарнир из ступицы. Внутренний ШРУС требует демонтажа приводного вала из коробки передач – для этого потребуется отсоединить шаровую опору и выпрессовать вал с помощью монтировки. Работайте аккуратно: повреждение сальника коробки приведет к утечке масла.
При установке нового ШРУСа проверьте состояние пыльника – трещины или разрывы недопустимы. Затягивайте хомуты с усилием, исключающим проворачивание, но не перетягивайте, чтобы не повредить резину. После сборки проверьте отсутствие люфтов и равномерность вращения приводного вала. Если хруст сохраняется, проблема может быть в износе ступичного подшипника или неверной регулировке углов установки колес.
Необходимые инструменты и материалы для замены ШРУСа
Для замены ШРУСа на ВАЗ 2115 потребуется стандартный набор инструментов: головки на 13, 17, 19 и 30 мм с удлинителем, торцевой ключ на 30 мм для гайки ступицы, молоток (желательно с бронзовой или резиновой насадкой), монтировка, съёмник шаровых опор или универсальный съёмник, зубило, плоскогубцы, отвёртка с плоским жалом. Обязательно понадобится динамометрический ключ для затяжки гайки ступицы с моментом 225–250 Н·м. Для снятия привода используйте специальный съёмник или выколотку из мягкого металла, чтобы не повредить шлицы. Не забудьте про домкрат и противооткатные упоры – работа ведётся на поддомкраченном автомобиле, а безопасность превыше всего.
Из расходных материалов подготовьте новый ШРУС (внутренний или наружный, в зависимости от заменяемого), пыльник с хомутами, смазку ШРУС-4 (не менее 120 г на один узел), трансмиссионное масло для доливки в КПП после установки привода (около 0,5 л), герметик для фланца коробки передач. Приобретайте детали проверенных производителей: для наружного ШРУСа подойдут «GKN» или «Lemförder», для внутреннего – «TRIALLI» или «Kraft». Хомуты берите металлические ленточные – они надёжнее пластиковых. Если пыльник повреждён, замените его даже при исправном ШРУСе: попадание грязи выведет узел из строя за 500–1000 км.
Подготовка автомобиля и рабочего места перед демонтажем
Перед началом работ установите автомобиль на ровную площадку с твердым покрытием. Если заменяете ШРУС на передней оси, включите первую передачу и затяните ручной тормоз. Для задней оси – поднимите автомобиль домкратом и зафиксируйте на подставках, предварительно подложив под колеса противооткатные упоры. Убедитесь, что машина устойчива: при нажатии на кузов не должно быть раскачиваний или смещений.
Снимите колесо с той стороны, где планируется замена. Для этого ослабьте болты крепления колеса до подъема автомобиля – это исключит прокручивание колеса в воздухе. После демонтажа колеса очистите ступицу и прилегающие детали от грязи металлической щеткой. Особое внимание уделите болтам крепления шаровой опоры и поворотного кулака: их резьба часто забивается ржавчиной, что усложнит последующий демонтаж.
Подготовьте инструмент: потребуются головки на 17, 19 и 30 мм, удлинитель, вороток, молоток (весом 800–1000 г), зубило, съемник ШРУСа (или монтировка), динамометрический ключ. Для снятия стопорного кольца пригодится специальный съемник или плоскогубцы с тонкими губками. Проверьте наличие смазки ШРУС-4 или аналога – ее потребуется около 120–150 г на один шарнир.
Организуйте рабочее место: освободите пространство вокруг автомобиля не менее 1,5 м в радиусе. Разложите инструмент на чистой поверхности – подойдет лист фанеры или металлический поддон. Подготовьте емкость для слива трансмиссионного масла из коробки передач, если планируется замена сальника привода. Объем сливаемого масла – около 1,5 л для МКПП ВАЗ 2115.
Отсоедините клемму «минус» аккумуляторной батареи, чтобы исключить случайное замыкание при работе с электропроводкой (например, датчиком ABS, если он установлен). Если автомобиль оборудован гидроусилителем руля, не снимайте шланги – достаточно отвести их в сторону, зафиксировав проволокой. При работе с приводом избегайте резких движений: граната может выскочить из посадочного места и повредить пыльник или внутренние шлицы.
Проверьте состояние пыльников ШРУСа на предмет трещин или разрывов. Если пыльник поврежден, но шарнир еще не хрустит, замените его одновременно с ШРУСом – это сэкономит время и предотвратит повторный демонтаж. Для фиксации нового пыльника используйте только оригинальные хомуты или аналоги с замковым механизмом: проволочные хомуты не обеспечивают достаточной герметичности.
Перед демонтажем привода нанесите метки на фланец приводного вала и ступицу – это облегчит последующую сборку и сохранит балансировку. Для меток подойдет маркер или керн. Если ШРУС прикипел к ступице, не пытайтесь сбить его молотком напрямую: используйте проставку из мягкого металла (алюминий, бронза) или деревянный брусок, чтобы не повредить резьбу и шлицы.
Снятие колеса и тормозного механизма для доступа к ШРУСу
Отсоедините тормозной шланг от суппорта, вытащив фиксирующий шплинт пассатижами и сняв металлическую скобу. Разведите тормозные колодки, вставив отвертку между ними и аккуратно разжав механизм. Открутите два болта крепления суппорта на 17 мм, удерживая направляющие пальцы ключом на 14 мм. Снимите суппорт, не допуская его провисания на шланге – подвесьте его на проволоке к пружине стойки.
Снимите тормозной диск, потянув его на себя. Если диск прикипел, обстучите его молотком через деревянную проставку по внутренней части обода. Открутите два болта крепления защитного кожуха тормозного диска на 10 мм – они расположены с обратной стороны ступицы. Кожух мешает доступу к ШРУСу, поэтому его нужно демонтировать полностью.
Проверьте состояние ступичной гайки: если она закернена, выровняйте замятый металл зубилом, чтобы не сорвать грани при откручивании. Гайка затянута с моментом 225–250 Н·м, поэтому используйте головку на 30 мм с длинным воротком или трубой для увеличения рычага. Удерживайте ступицу от проворачивания, попросив помощника нажать на педаль тормоза или зафиксировав ее монтировкой через диск.
После снятия гайки отсоедините шаровую опору от поворотного кулака, открутив гайку на 19 мм и выбив палец съемником или молотком через проставку. Отведите стойку в сторону, чтобы освободить приводной вал. Если ШРУС прикипел к ступице, не пытайтесь выбить его молотком напрямую – используйте съемник или аккуратно обстучите посадочное место через медную выколотку.
Перед окончательным снятием привода осмотрите пыльник ШРУСа на предмет повреждений. Если он порван, замените его сразу, чтобы избежать попадания грязи в шарнир. Зафиксируйте приводной вал в тисках через мягкие накладки, чтобы не деформировать его, и приступайте к демонтажу ШРУСа.
Отсоединение привода и демонтаж старого ШРУСа
Перед началом работ убедитесь, что автомобиль зафиксирован на ровной поверхности с включенным ручным тормозом. Под задние колеса установите противооткатные упоры. Снимите колесо с той стороны, где планируется замена ШРУСа, используя баллонный ключ на 19. Открутите гайку ступицы головкой на 30 с удлинителем – для этого потребуется помощник, который нажмет на педаль тормоза, чтобы предотвратить проворачивание.
Отсоедините шаровую опору от поворотного кулака. Для этого выкрутите два болта крепления ключом на 17, предварительно очистив резьбу от грязи металлической щеткой. Если болты не поддаются, обработайте их проникающей смазкой (например, WD-40) и дайте постоять 10–15 минут. После откручивания аккуратно отожмите рычаг монтировкой, чтобы высвободить шаровую.
Снимите суппорт тормозного механизма, открутив два болта ключом на 17. Подвесьте суппорт на проволоке к пружине стойки, чтобы не повредить тормозной шланг. Диск можно не снимать, если он не мешает доступу к приводу. Теперь отверните гайку крепления стойки стабилизатора (ключ на 17) и отведите стойку в сторону.
Для извлечения привода из ступицы используйте монтировку или специальный съемник. Вставьте инструмент между корпусом ШРУСа и ступицей, затем резким движением выбейте привод. Если ШРУС сидит плотно, постучите по монтировке молотком через деревянную проставку, чтобы не деформировать детали. Избегайте приложения силы к внутреннему шарниру – это может привести к его повреждению.

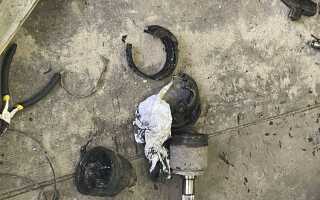

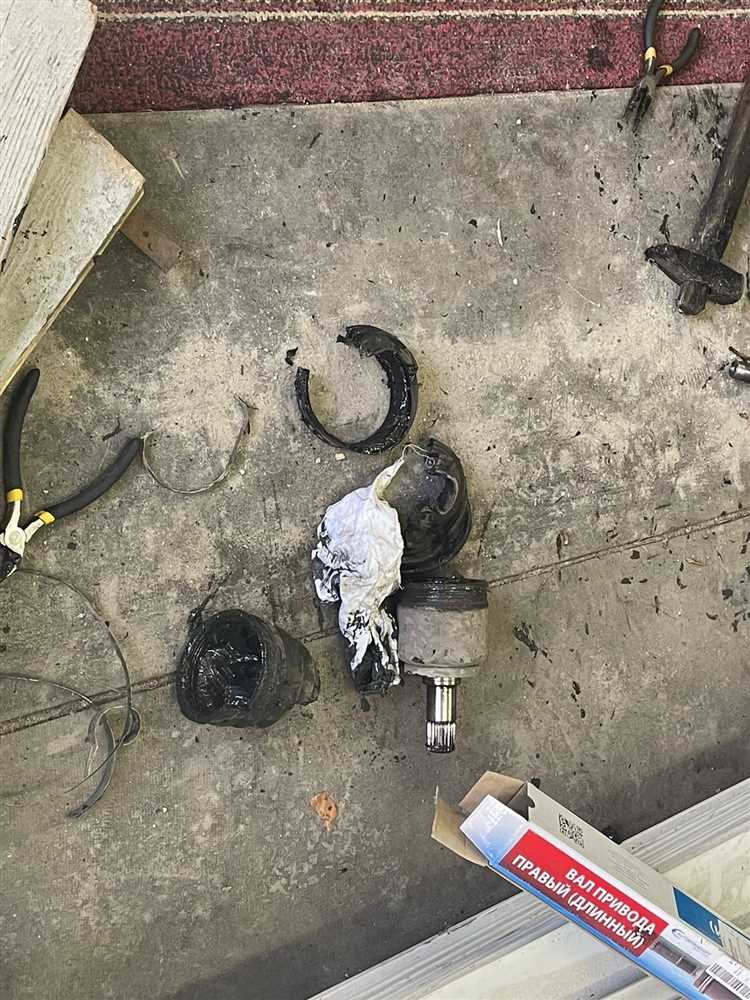

После извлечения привода из ступицы переходите к демонтажу старого ШРУСа. Зажмите привод в тисках с мягкими губками, чтобы не повредить шлицы. Снимите хомуты с пыльника плоскогубцами или кусачками. Если пыльник поврежден, срежьте его ножом. Проверьте наличие смазки внутри шарнира – ее отсутствие или загрязнение указывает на необходимость замены.
Сбейте внешний ШРУС с вала молотком, нанося удары по обойме через медную или алюминиевую проставку. Не бейте по сепаратору или шарикам – это приведет к разрушению детали. Если шарнир не поддается, нагрейте его строительным феном до 60–80°C, чтобы расширить металл. Внутренний ШРУС снимается аналогично, но для его демонтажа может потребоваться съемник стопорных колец.
Очистите вал привода от остатков старой смазки и грязи ветошью, смоченной в бензине или очистителе тормозов. Осмотрите шлицы на предмет износа или задиров – при их наличии вал подлежит замене. Проверьте состояние стопорного кольца на валу: если оно деформировано или потеряло упругость, замените его новым (артикул 2108-2215084 для ВАЗ 2115).
Перед установкой нового ШРУСа нанесите на вал тонкий слой смазки ШРУС-4 (не менее 80 г на один шарнир). Убедитесь, что стопорное кольцо правильно установлено в канавку – оно должно четко фиксироваться и не проворачиваться. При сборке избегайте перекосов: напрессовывайте шарнир равномерными ударами по обойме, контролируя положение пыльника.

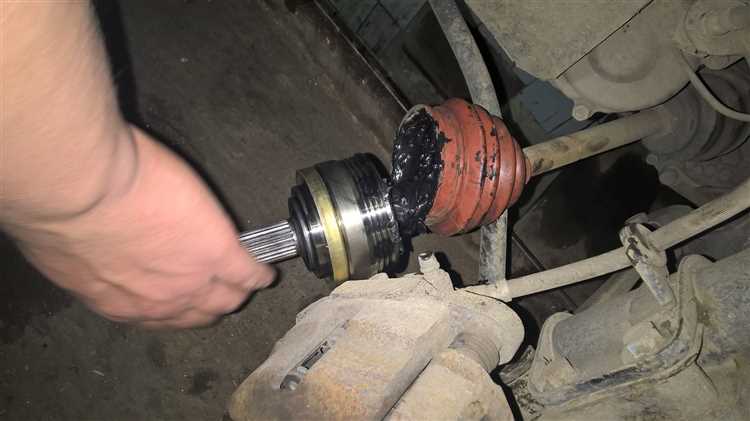

Проверка состояния пыльника и других элементов перед установкой
Перед монтажом нового ШРУСа осмотрите пыльник на предмет трещин, порезов или деформаций. Даже микроскопические повреждения приведут к попаданию грязи и влаги, что сократит срок службы шарнира в 3–5 раз. Особое внимание уделите гофрам – растяните их руками: качественный пыльник должен сохранять эластичность без появления белых полос или разрывов. Проверьте посадочные места на валу и корпусе ШРУСа: заусенцы или коррозия нарушат герметичность. Если пыльник комплектуется хомутами, убедитесь, что они из нержавеющей стали – обычные быстро проржавеют.
Оцените состояние смазки внутри шарнира. Новый ШРУС должен быть заполнен консистентной смазкой типа ШРУС-4 или аналогами (Molykote BR2 Plus, EFELE MG-213) в объеме 80–120 г. Если смазка отсутствует или загрязнена, замените её полностью. Проверьте шарики и сепаратор на наличие выработки: при вращении не должно быть люфта или заеданий. Для диагностики зажмите ШРУС в тисках и попробуйте покачать внутреннюю обойму – допустимый зазор не более 0,1 мм. При превышении замените шарнир целиком.
- Стопорное кольцо на валу должно быть целым – сколы или деформация приведут к самопроизвольному демонтажу ШРУСа.
- Проверьте шлицы на валу и ответной части: смятые грани вызовут проскальзывание и разрушение соединения.
- Осмотрите приводной вал на изгиб – допустимое биение не более 0,5 мм на длине 1 м.
- Если пыльник устанавливается на старый ШРУС, промойте шарнир бензином и продуйте сжатым воздухом перед нанесением новой смазки.
Установка нового ШРУСа и сборка привода
Наденьте новый пыльник на вал, расположив его гофрами наружу. Закрепите малый хомут на валу с помощью специальных клещей, обеспечив плотное прилегание без перекосов. Если хомут пружинного типа, растяните его пассатижами и зафиксируйте в замке. Для пластиковых хомутов используйте только предназначенный для них инструмент – обычные плоскогубцы могут повредить крепление.
Установите стопорное кольцо в канавку на валу, если оно предусмотрено конструкцией. Кольцо должно входить свободно, но не болтаться – проверьте это, слегка покачав его пальцами. Если кольцо деформировано или потеряло упругость, замените его новым. При отсутствии стопорного кольца в комплекте нового ШРУСа используйте старое, предварительно очистив его от грязи.
Набейте внутреннюю полость ШРУСа смазкой ШРУС-4, заполнив её на 2/3 объема. Распределите смазку равномерно по шарикам и сепаратору, избегая образования воздушных пустот. Излишки смазки удалите – они не улучшат работу узла, но могут выдавиться под пыльник и загрязнить окружающие детали. Для точного дозирования используйте шприц без иглы или пластиковый шпатель.
Напрессуйте ШРУС на вал до упора, совместив шлицы. Если соединение идет туго, не применяйте молоток напрямую – используйте оправку из мягкого металла (алюминий, латунь) или деревянный брусок. Удары наносите по центру корпуса ШРУСа, избегая перекосов. После установки проверьте, что стопорное кольцо село в канавку – для этого попробуйте сдвинуть ШРУС назад: он должен оставаться неподвижным.
Наденьте пыльник на корпус ШРУСа и зафиксируйте его большим хомутом. Перед затяжкой убедитесь, что пыльник не перекручен и гофры расположены равномерно. Для герметичности натяните пыльник так, чтобы он слегка сжимался в осевом направлении. Затяните хомут с усилием, достаточным для предотвращения проворачивания, но не деформирующим пыльник. На автомобилях ВАЗ 2115 оптимальное усилие затяжки хомута – 15–20 Н·м.
Проверьте подвижность ШРУСа, вращая его в разные стороны под углом. Узел должен двигаться плавно, без заеданий и посторонних звуков. Если слышен хруст или ощущается люфт, разберите соединение и устраните причину – обычно это недостаток смазки или неправильная установка стопорного кольца. После проверки установите привод на место, закрепив его в ступице и коробке передач.
Затяните гайку ступицы моментом 225–250 Н·м, используя динамометрический ключ. Не превышайте указанный момент – это может привести к деформации подшипника ступицы. После затяжки закерните гайку в паз на валу, чтобы предотвратить её самопроизвольное отворачивание. Установите колесо, опустите автомобиль и проверьте отсутствие вибраций при движении на скорости 40–60 км/ч.
