Отсутствие маркировки на двигателе – распространенная проблема при ремонте, тюнинге или покупке б/у агрегата. Объем цилиндров влияет на мощность, расход топлива и совместимость с коробкой передач. Без точных данных сложно подобрать запчасти, рассчитать налоги или оценить потенциал мотора. Существует несколько проверенных методов, позволяющих определить рабочий объем с погрешностью до 5–10%.
Первый шаг – замер геометрических параметров цилиндров. Для этого потребуется штангенциркуль или нутромер с точностью до 0,01 мм. Измерьте диаметр цилиндра (D) в трех точках: верхней, средней и нижней части. Усредните значения, чтобы исключить износ. Далее определите ход поршня (S) – расстояние между верхней и нижней мертвыми точками. Для этого снимите крышку клапанов, установите поршень в ВМТ и замерьте глубину цилиндра. Затем переведите поршень в НМТ и повторите замер. Разница между двумя значениями и будет ходом поршня.
Формула расчета объема одного цилиндра: V = (π × D² × S) / 4. Полученный результат умножьте на количество цилиндров. Например, для 4-цилиндрового двигателя с диаметром 82 мм и ходом 75 мм объем составит: (3,14 × 82² × 75) / 4 × 4 ≈ 1596 см³. Учтите, что реальный объем может отличаться из-за допусков при изготовлении или износа деталей. Для повышения точности используйте данные из технической документации аналогичных моделей двигателей.
Если разборка двигателя невозможна, воспользуйтесь косвенными методами. Проверьте номер блока цилиндров – часто он содержит часть кода, по которому можно восстановить объем через каталоги производителей. Например, у двигателей ВАЗ маркировка «21083» указывает на 1,5-литровый мотор. Другой способ – анализ системы впуска и выпуска. Коллекторы, дроссельные заслонки и глушители подбираются под определенный объем. Сравните их с эталонными образцами для известных двигателей.
Для дизельных агрегатов объем можно уточнить по топливной аппаратуре. ТНВД и форсунки имеют маркировку, соответствующую определенному рабочему объему. Например, насос Bosch VE для двигателя объемом 2,5 л имеет индекс «25». Электронные блоки управления также хранят данные о калибровках, которые можно считать диагностическим сканером. Однако этот метод требует доступа к специализированному оборудованию.
В сложных случаях прибегают к гидростатическому методу. Залейте в цилиндр точное количество жидкости (например, моторного масла) через свечное отверстие, предварительно установив поршень в НМТ. Объем залитой жидкости до момента перелива в картер и будет рабочим объемом цилиндра. Метод трудоемкий, но дает погрешность не более 2–3%. Независимо от выбранного способа, фиксируйте все замеры и расчеты – это поможет избежать ошибок при подборе деталей.
Какие инструменты понадобятся для измерения параметров цилиндров
Для точного определения объема двигателя без маркировки потребуются специализированные измерительные инструменты, способные фиксировать параметры с погрешностью не более 0,01 мм. Основной набор включает:
- Нутромер микрометрический – измеряет внутренний диаметр цилиндров с шагом 0,01 мм. Модели с диапазоном 50–150 мм подходят для большинства бензиновых и дизельных двигателей. При выборе обращайте внимание на наличие сертификата калибровки.
- Штангенциркуль цифровой – необходим для измерения хода поршня (расстояния между верхней и нижней мертвыми точками). Точность прибора должна быть не ниже 0,02 мм. Избегайте моделей с пластиковыми губками – они быстро изнашиваются.
- Глубиномер микрометрический – используется для определения глубины выемок в блоке цилиндров, если они есть. Диапазон измерений – от 0 до 25 мм.
Дополнительные инструменты ускорят процесс и повысят точность:
- Индикатор часового типа с магнитным штативом – для проверки овальности и конусности цилиндров. Допустимое отклонение не должно превышать 0,05 мм на 100 мм диаметра.
- Калибровочные кольца – эталонные образцы для проверки нутромера перед каждым измерением. Диаметры колец должны соответствовать предполагаемому размеру цилиндров (например, 80, 90, 100 мм).
- Шаблон для проверки хода поршня – металлическая пластина с отверстиями под болты крепления головки блока, позволяющая зафиксировать поршень в ВМТ и НМТ без демонтажа двигателя.
Для работы с изношенными или деформированными цилиндрами потребуются вспомогательные приспособления. Например, лекальная линейка длиной 300–500 мм поможет выявить прогиб поверхности блока. При обнаружении неровностей свыше 0,03 мм на 100 мм длины потребуется расточка или гильзовка. Для двигателей с мокрыми гильзами используйте оправку для демонтажа гильз – она предотвращает их повреждение при извлечении.
Перед началом измерений подготовьте рабочее место: очистите цилиндры от нагара и масляных отложений с помощью скребка из мягкого металла (латунь, алюминий) и безворсовой ветоши. Избегайте абразивных материалов – они искажают реальные размеры. Для фиксации результатов используйте бланк протокола измерений с графами для диаметра в трех плоскостях (верхней, средней, нижней) и хода поршня. Записывайте данные сразу после каждого замера – это исключит ошибки при расчетах.

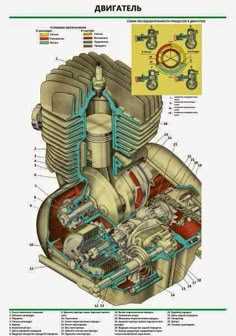

Как правильно снять головку блока цилиндров для доступа к поршням
Перед началом работ слейте охлаждающую жидкость и масло, отсоедините аккумулятор и демонтируйте навесное оборудование: впускной и выпускной коллекторы, топливную рампу, генератор, стартер. Отключите все датчики и шланги, подходящие к ГБЦ, предварительно промаркировав их для облегчения сборки. Для двигателей с цепным приводом ГРМ снимите крышку цепи, зафиксировав распредвал и коленвал от проворачивания с помощью специальных приспособлений или меток на шкивах.
Откручивайте болты крепления ГБЦ строго в обратной последовательности затяжки, указанной в мануале для конкретной модели двигателя. Например, для большинства 4-цилиндровых рядных моторов порядок ослабления начинается с центральных болтов и движется к краям по спирали. Используйте динамометрический ключ с диапазоном измерения до 150 Н·м и шестигранные головки соответствующего размера (обычно M10–M12). Болты с затяжкой свыше 100 Н·м требуют прогрева резьбы строительным феном до 150–200°C для предотвращения обрыва.
После ослабления всех болтов аккуратно подденьте ГБЦ монтажными лопатками, избегая перекосов. Если головка не поддается, проверьте наличие незамеченных крепежных элементов (например, болтов под крышкой клапанов или в углублениях). При снятии используйте направляющие штифты или втулки, если они предусмотрены конструкцией. Осмотрите привалочные поверхности блока и ГБЦ на предмет коррозии или деформации – при наличии задиров или глубоких царапин потребуется фрезеровка.
Уложите снятую ГБЦ на чистую поверхность, защитив клапаны от повреждений. Проверьте состояние прокладки: даже при отсутствии видимых повреждений замените её на новую, так как повторное использование недопустимо. Для двигателей с алюминиевой ГБЦ и чугунным блоком используйте прокладки с металлическим каркасом (например, MLS), а для полностью алюминиевых моторов – композитные с графитовым напылением. Перед установкой очистите поверхности от остатков старой прокладки без применения абразивных материалов, используя пластиковый скребок и специальный очиститель.
Методы измерения диаметра цилиндра с помощью штангенциркуля и нутромера
Для точного измерения диаметра цилиндра штангенциркулем выберите инструмент с ценой деления не более 0,05 мм. Очистите поверхность цилиндра от нагара и масла, затем установите губки штангенциркуля перпендикулярно стенкам. Измерения проводите в трёх сечениях: верхнем (под поршневыми кольцами), среднем и нижнем (у юбки поршня). В каждом сечении снимайте показания в двух взаимно перпендикулярных плоскостях – вдоль и поперёк оси коленвала. Разница между максимальным и минимальным значениями не должна превышать 0,02 мм для новых цилиндров; у изношенных допускается до 0,05 мм.
Нутромер обеспечивает более высокую точность, особенно при работе с глубокими или изношенными цилиндрами. Перед использованием настройте инструмент по эталонному кольцу или микрометру, выставив нулевое значение с учётом температурного расширения (погрешность ±0,01 мм на каждые 10°C отклонения от 20°C). Вставляйте нутромер строго по центру цилиндра, избегая перекосов. Для надёжности фиксируйте показания в 4–6 точках по окружности на каждом уровне (верх, середина, низ). При овальности свыше 0,03 мм требуется расточка или гильзовка.
При измерении нутромером с индикаторной головкой используйте удлинители для доступа к нижней части цилиндра. Установите наконечник перпендикулярно стенке, слегка покачивая инструмент до нахождения минимального значения – это и будет истинный диаметр. Записывайте показания с точностью до 0,01 мм. Если разница между верхним и нижним сечениями превышает 0,1 мм, цилиндр считается неравномерно изношенным, что требует механической обработки.
Для двигателей с мокрыми гильзами измерения проводите без демонтажа гильзы, но с обязательным снятием уплотнительных колец. При сухих гильзах или блоках без гильз проверяйте диаметр после тщательной очистки посадочных мест. В алюминиевых блоках учитывайте возможную деформацию от термических нагрузок – измеряйте диаметр в холодном состоянии (не выше 30°C) и после прогрева до рабочей температуры (90–100°C). Разница в показаниях укажет на степень коробления.
После измерений сравните полученные данные с заводскими допусками. Для большинства бензиновых двигателей допустимый износ составляет 0,05–0,08 мм на диаметр, для дизельных – 0,03–0,05 мм. Если фактические значения превышают эти пределы, рассчитайте необходимый ремонтный размер с учётом припуска на расточку (обычно +0,25 мм, +0,5 мм или +0,75 мм). При использовании штангенциркуля и нутромера в комплексе погрешность измерений не должна превышать 0,02 мм – в противном случае повторите процедуру или замените инструмент.
Как точно определить ход поршня от верхней до нижней мертвой точки
Ход поршня – расстояние между верхней (ВМТ) и нижней мертвой точкой (НМТ). Для его измерения потребуется штангенциркуль с глубиномером или микрометрический нутромер с точностью не менее 0,05 мм. Перед началом работ снимите головку блока цилиндров и убедитесь, что поршень находится в ВМТ. Если двигатель не подлежит разборке, используйте эндоскоп с измерительной шкалой, введя его через свечное отверстие.
Основной метод – прямое измерение с помощью глубиномера. Установите поршень в ВМТ, зафиксируйте коленвал от проворачивания и измерьте расстояние от плоскости блока до днища поршня. Затем переведите поршень в НМТ и повторите замер. Разница между двумя значениями даст ход поршня. Для двигателей с алюминиевыми блоками учитывайте тепловое расширение: проводите измерения при комнатной температуре (20–25°C).
Альтернативный способ – расчет по длине шатуна и радиусу кривошипа. Формула: ход поршня = 2 × радиус кривошипа. Радиус определяется как половина расстояния между осями шатунных шеек коленвала. Измерьте длину шатуна от центра поршневой до центра кривошипной головки. Погрешность метода – до 0,5 мм из-за допусков на изготовление деталей.
- Для V-образных двигателей учитывайте угол развала цилиндров. Ход поршня в этом случае рассчитывается по формуле: ход = 2 × радиус × cos(угол развала / 2). Например, при угле 90° и радиусе 40 мм ход составит 56,57 мм.
- В двухтактных двигателях ход поршня может отличаться из-за особенностей продувки. Проверяйте конструкцию картера и наличие окон в гильзе.
- При использовании эндоскопа калибруйте его по эталонному образцу. Погрешность оптических измерений – до 1 мм на 100 мм длины.
Если доступ к коленвалу ограничен, используйте индикатор часового типа. Установите его на блок цилиндров, уприте наконечник в днище поршня и медленно проворачивайте коленвал. Максимальное отклонение стрелки индикатора укажет ход поршня. Метод требует фиксации маховика или шкива для точного позиционирования ВМТ и НМТ.
Для двигателей с деформированными деталями (например, после аварии) применяйте координатно-измерительную машину (КИМ). Она позволяет получить трехмерную модель кривошипно-шатунного механизма с точностью до 0,01 мм. Без доступа к КИМ используйте лазерный дальномер с функцией непрерывного измерения, но учитывайте погрешность в 0,2–0,3 мм.
После получения данных сравните их с заводскими характеристиками. Если отклонение превышает 1%, проверьте состояние коленвала, шатунов и поршней на износ или деформацию. Для двигателей с изменяемой степенью сжатия (например, Infiniti VC-Turbo) ход поршня может варьироваться в пределах 5–10 мм в зависимости от режима работы.

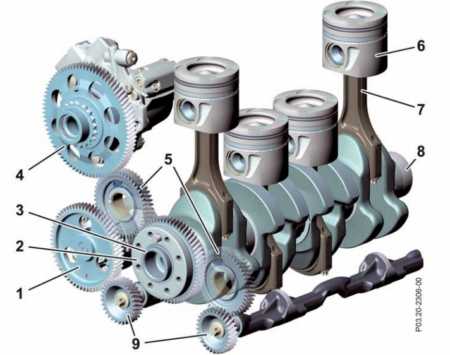

Формула расчета рабочего объема одного цилиндра по диаметру и ходу
Рабочий объем цилиндра определяется по формуле: V = π × (D/2)² × S, где V – объем, D – диаметр цилиндра, S – ход поршня. Все значения измеряются в миллиметрах, результат получается в кубических сантиметрах (см³). Для перевода в литры делим на 1000. Например, при диаметре 82 мм и ходе 75,6 мм объем составит: 3,1416 × (82/2)² × 75,6 ≈ 399,6 см³.
Диаметр цилиндра измеряется штангенциркулем в верхней части гильзы, где нет износа. Ход поршня определяется как расстояние между верхней и нижней мертвыми точками. Если данные отсутствуют, можно снять головку блока и измерить ход с помощью глубиномера или линейки, установив поршень в крайние положения.
Погрешность расчета зависит от точности измерений. При использовании штангенциркуля с ценой деления 0,05 мм ошибка в диаметре на 0,1 мм приведет к отклонению объема на ~0,5%. Для минимизации погрешности измеряйте диаметр в трех сечениях (верх, середина, низ) и берите среднее значение.
В многоцилиндровых двигателях общий рабочий объем равен сумме объемов всех цилиндров. Например, четыре цилиндра по 399,6 см³ дадут 1598,4 см³ (≈1,6 л). Если диаметры или ходы отличаются (например, в V-образных или оппозитных моторах), расчет проводится для каждого цилиндра отдельно.
Для двигателей с дезаксиальным кривошипно-шатунным механизмом формула остается прежней, но ход поршня может незначительно отличаться от номинального из-за смещения оси коленвала. В таких случаях требуется замер фактического хода с учетом геометрии механизма.
При тюнинге двигателя увеличение диаметра цилиндра на 1 мм при неизменном ходе дает больший прирост объема, чем удлинение хода на ту же величину. Например, для цилиндра 80×75 мм увеличение диаметра до 81 мм добавит ~12 см³, а ход до 76 мм – только ~9 см³. Это связано с квадратичной зависимостью объема от диаметра.
Если заводские данные утрачены, а измерения затруднены (например, в неразборном блоке), можно использовать косвенные методы: сравнение с аналогичными двигателями или расчет по степени сжатия и объему камеры сгорания. Однако прямой замер диаметра и хода остается самым надежным способом.

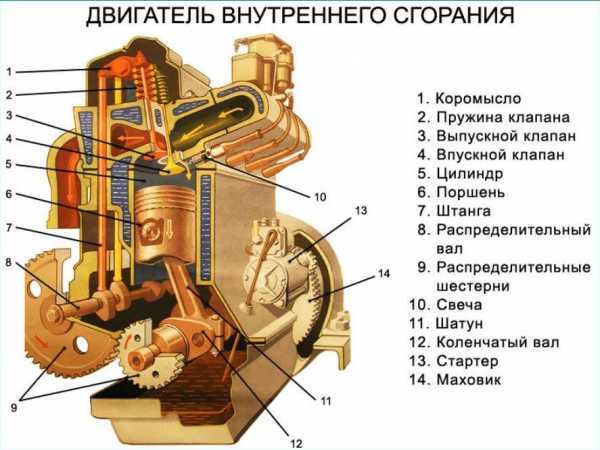

Как учесть количество цилиндров при вычислении общего объема двигателя
Количество цилиндров в двигателе определяется визуально или по технической документации. В рядных моторах цилиндры расположены в один ряд, в V-образных – под углом (обычно 60° или 90°), в оппозитных – горизонтально друг напротив друга. Уточните компоновку: у V6 и V8 по два ряда цилиндров, но общее их число отличается. Не путайте количество цилиндров с числом клапанов или свечей зажигания.
Для точного расчета используйте формулу:
Vобщ = (π × D² × S × n) / 4,
где:
D– диаметр цилиндра (в см),S– ход поршня (в см),n– количество цилиндров.
Если диаметр и ход измерены в миллиметрах, разделите результат на 1000 для перевода в литры.
Пример расчета для четырехцилиндрового двигателя с диаметром цилиндра 82 мм и ходом поршня 75,6 мм:
- Переведите миллиметры в сантиметры: 8,2 см и 7,56 см.
- Вычислите объем одного цилиндра: (3,14 × 8,2² × 7,56) / 4 ≈ 400 см³.
- Умножьте на количество цилиндров: 400 × 4 = 1600 см³ (1,6 л).
Учтите, что в некоторых двигателях (например, роторных или с переменной степенью сжатия) классическая формула не применяется. Для W-образных моторов (как у Volkswagen W12) цилиндры расположены в три или четыре ряда – их количество также суммируется. В двухтактных двигателях рабочий объем считается аналогично, но эффективный объем может отличаться из-за особенностей газообмена.
Если двигатель имеет разный диаметр цилиндров (редко, но встречается в тюнингованных моторах), объем каждого цилиндра рассчитывается отдельно, затем результаты складываются. Например, в двигателе с тремя цилиндрами по 350 см³ и одним на 400 см³ общий объем составит 1450 см³. Такие случаи требуют особой внимательности при измерениях.
Погрешность в определении количества цилиндров критична. Если вместо 6 цилиндров вы примете 4, ошибка составит 33% от реального объема. Для проверки используйте косвенные признаки: количество свечей зажигания (в бензиновых моторах), форсунок (в дизелях) или выпускных коллекторов. В V-образных двигателях число цилиндров всегда четное, в рядных – может быть нечетным (например, 3 или 5).
Для быстрой оценки объема без разборки двигателя используйте данные о модели автомобиля. Например, у большинства четырехцилиндровых моторов объем варьируется от 1,2 до 2,5 л, у V6 – от 2,5 до 4,0 л, у V8 – от 4,0 до 8,0 л. Эти диапазоны помогут сверить расчеты. Однако помните: тюнинг или замена блока цилиндров могут изменить заводские параметры.
