Проблема отсутствия зарядки аккумулятора от генератора – одна из самых распространённых причин внезапных отказов автомобиля. В 70% случаев неисправность связана с тремя ключевыми компонентами: реле-регулятором напряжения, диодным мостом генератора или обрывом цепи возбуждения. Нормальное напряжение на клеммах АКБ при работающем двигателе должно составлять 13,8–14,4 В. Если мультиметр показывает меньше 13,5 В, зарядка не происходит, и батарея разряжается даже при активной эксплуатации.
Первое, что стоит проверить, – состояние ремня генератора. Его проскальзывание на шкиве из-за износа или слабого натяжения снижает обороты ротора, что приводит к падению выходного напряжения на 15–30%. Натяжение ремня проверяется прогибом: при усилии 10 кгс допустимый прогиб составляет 8–12 мм для большинства моделей. Если ремень в порядке, переходите к диагностике электрической части.
Обрыв цепи возбуждения генератора – вторая по частоте причина. В классических схемах возбуждение происходит через лампы контроля зарядки на приборной панели. Если лампа не горит при включении зажигания, проверьте предохранитель (обычно 10–15 А), целостность проводки и контакты на генераторе. У генераторов с внешним регулятором напряжения (например, ВАЗ-2101–2107) обрыв часто возникает в разъёме регулятора или на клемме «67».
Реле-регулятор напряжения – ещё один критический элемент. Современные интегральные регуляторы (например, Я112В или 845.3702) часто выходят из строя из-за скачков напряжения. Симптомы: напряжение на АКБ либо ниже 13 В, либо выше 15 В (перезаряд). Для проверки подайте на регулятор напряжение 12 В от внешнего источника и измерьте выходное напряжение на щётках – оно должно быть 13,5–14,5 В. Если нет, регулятор неисправен.
Не забывайте о окисленных клеммах АКБ и плохом контакте на массе. Сопротивление между минусовой клеммой и кузовом не должно превышать 0,1 Ом. Также проверьте целостность плюсового провода от генератора к аккумулятору – обрыв или коррозия в соединениях снижают ток зарядки на 20–40%. В 10% случаев проблема кроется в неисправности самого аккумулятора: сульфатация пластин или короткое замыкание в банках.
Для точной диагностики используйте мультиметр и осциллограф. Измерьте напряжение на клеммах АКБ при работающем двигателе на разных оборотах: если оно не растёт выше 13 В при 2000 об/мин, генератор не выдаёт достаточный ток. Проверьте форму сигнала на выходе генератора – при исправном диодном мосте осциллограмма должна быть ровной, без провалов и всплесков.
Как проверить напряжение на аккумуляторе при работающем двигателе
Для диагностики используйте мультиметр в режиме измерения постоянного напряжения (DCV) с пределом 20 В. Подключите красный щуп к клемме «+» аккумулятора, черный – к клемме «−» или массе автомобиля. Запустите двигатель и установите обороты на уровне 1500–2000 об/мин. Нормальное напряжение при работающем генераторе должно составлять 13,8–14,4 В. Показания ниже 13,5 В указывают на недозаряд, выше 14,8 В – на перезаряд, что требует проверки регулятора напряжения.
Перед измерением убедитесь в исправности контактов клемм аккумулятора и отсутствии окислов. Очистите поверхности наждачной бумагой или металлической щеткой, затяните крепления. Проверьте целостность проводов от генератора к аккумулятору – повреждения изоляции или обрывы приведут к падению напряжения. Если мультиметр показывает скачки или нестабильные значения, протестируйте диодный мост генератора.
- Включите потребители энергии: ближний свет, обогрев заднего стекла, вентилятор печки. Напряжение не должно опускаться ниже 13,2 В. Если падает до 12,5 В и ниже – генератор не справляется с нагрузкой.
- Заглушите двигатель и повторно измерьте напряжение через 5–10 минут. Оно должно быть в пределах 12,6–12,8 В (полный заряд). Разница более 0,2 В между показаниями при работающем и заглушенном двигателе указывает на проблемы с зарядкой.
- При наличии бортового компьютера сравните его данные с мультиметром. Расхождение более 0,3 В свидетельствует о неисправности датчика напряжения или проводки.
Если результаты измерений выходят за пределы нормы, проверьте генератор отдельно. Отсоедините провод от клеммы «+» аккумулятора при работающем двигателе – если двигатель заглохнет, генератор неисправен. Для точной диагностики используйте осциллограф: пульсации напряжения выше 0,5 В указывают на износ щеток или подшипников. В холодное время года допустимо повышение напряжения до 14,7 В из-за увеличенной нагрузки на аккумулятор.
Какие признаки указывают на неисправность генератора
Первый и наиболее очевидный сигнал – постоянно горящая или мигающая лампа аккумулятора на приборной панели. В норме она загорается при включении зажигания и гаснет после запуска двигателя. Если индикатор не гаснет или загорается во время движения, генератор не обеспечивает достаточный заряд. При этом напряжение на клеммах АКБ при работающем двигателе должно составлять 13,8–14,4 В. Значения ниже 13 В или выше 15 В свидетельствуют о неисправности регулятора напряжения или диодного моста.
Снижение яркости фар и подсветки приборов при увеличении оборотов двигателя – характерный признак просадки напряжения. Особенно заметно на холостых оборотах: фары тускнеют, а звук аудиосистемы искажается. В исправной системе яркость освещения стабильна вне зависимости от нагрузки. Если при добавлении газа свет становится ярче, а при отпускании педали – тускнеет, генератор не справляется с нагрузкой или имеет обрыв в обмотках.
Посторонние звуки из-под капота – скрежет, вой или писк – часто указывают на износ подшипников генератора или ослабление приводного ремня. Скрежет возникает при разрушении переднего подшипника, вой – при износе заднего. Писк появляется при проскальзывании ремня из-за слабого натяжения или попадания масла на шкив. Длительная эксплуатация с такими звуками приводит к перегреву обмоток и выходу генератора из строя.
Быстрая разрядка аккумулятора даже после коротких поездок – следствие недостаточного заряда. Если АКБ разряжается за 1–2 дня без нагрузки, проверьте ток утечки (должен быть не более 50 мА) и напряжение на клеммах при работающем двигателе. Причиной может быть не только генератор, но и окисленные клеммы, поврежденная проводка или неисправный регулятор напряжения, пропускающий ток в обратном направлении.
Запах горелой проводки или пластика из моторного отсека – экстренный сигнал. Перегрев генератора вызывает оплавление изоляции обмоток, короткое замыкание или возгорание. Чаще всего это происходит из-за заклинивания подшипников, перегрузки генератора дополнительным оборудованием (лебедки, мощные аудиосистемы) или неисправности диодного моста. При появлении запаха немедленно заглушите двигатель и проверьте генератор на предмет перегрева и повреждений.
Нестабильная работа двигателя на холостых оборотах или его остановка при включении мощных потребителей (фары, кондиционер, обогрев стекол) – признак недостаточной мощности генератора. В норме двигатель должен удерживать обороты в пределах 700–900 об/мин при включении нагрузки. Если обороты падают ниже 600 об/мин или двигатель глохнет, генератор не обеспечивает необходимый ток, и ЭБУ снижает подачу топлива для компенсации нехватки энергии.
Для точной диагностики используйте мультиметр: измерьте напряжение на клеммах АКБ при выключенном двигателе (должно быть 12,4–12,7 В) и при работающем на 2000 об/мин (13,8–14,4 В). Проверьте падение напряжения на плюсовой клемме генератора и массе – оно не должно превышать 0,2 В. Если значения выходят за пределы нормы, замените регулятор напряжения, диодный мост или генератор в сборе в зависимости от неисправности.

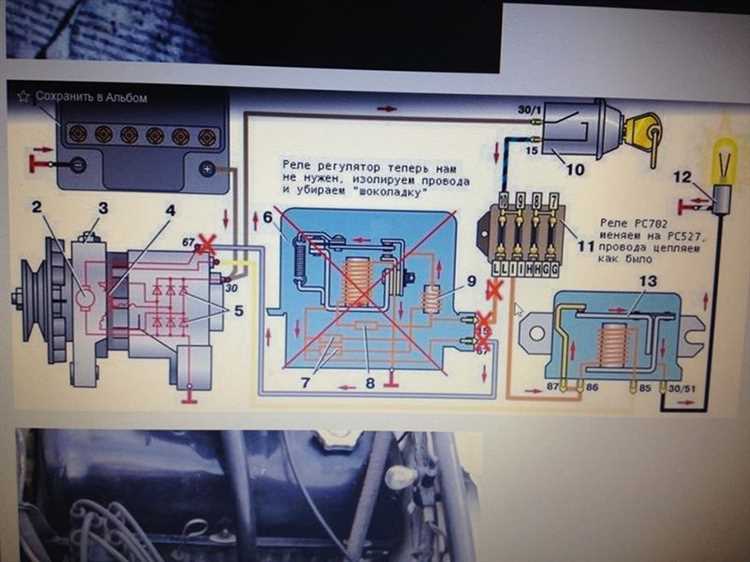

Почему может не работать реле-регулятор напряжения
Реле-регулятор напряжения – ключевой элемент системы зарядки, отвечающий за стабилизацию выходного напряжения генератора в пределах 13,8–14,5 В. Его отказ приводит к перезаряду (свыше 15 В) или недозаряду (ниже 13 В) аккумулятора. Основные причины поломки кроются в электрических и механических повреждениях, а также в нарушении условий эксплуатации.
Чаще всего реле-регулятор выходит из строя из-за короткого замыкания или обрыва цепи. Причинами могут быть:
- Пробой диодного моста генератора – приводит к скачкам напряжения, перегружающим регулятор.
- Окисление или обрыв проводов, соединяющих реле с генератором и аккумулятором.
- Попадание влаги или грязи на контакты, вызывающее коррозию и ухудшение проводимости.
- Перегрев из-за неисправности подшипников генератора или длительной работы на высоких оборотах.
Диагностировать проблему можно мультиметром: при работающем двигателе напряжение на клеммах АКБ должно быть стабильным. Если оно скачет или выходит за пределы нормы, реле-регулятор требует проверки.
Встроенные реле-регуляторы (например, в генераторах Bosch или Valeo) часто страдают от износа полупроводниковых элементов. При длительной эксплуатации транзисторы или стабилитроны теряют свои свойства, что приводит к некорректной работе. Внешние признаки – мигание лампы зарядки на приборной панели или нестабильная работа электрооборудования (фары, вентилятор). Замена реле в таких случаях – единственный способ восстановления работоспособности.
Некачественные или поддельные реле-регуляторы – распространенная проблема на рынке автозапчастей. Дешевые аналоги часто не выдерживают номинальных нагрузок и выходят из строя через 5–10 тыс. км пробега. Признаки подделки:
- Отсутствие маркировки производителя или нечитаемые надписи.
- Низкое качество пайки и следы перегрева на плате.
- Несоответствие габаритов оригинальной детали.
Рекомендуется приобретать запчасти только у официальных дилеров или проверенных поставщиков.
Механические повреждения корпуса реле-регулятора также могут стать причиной отказа. Вибрации, удары или неправильная установка приводят к трещинам в пластике или отрыву контактов. Особенно уязвимы модели с внешним расположением (например, на генераторах ВАЗ). Перед заменой стоит осмотреть деталь на предмет физических дефектов и убедиться в надежности крепления.
Для продления срока службы реле-регулятора необходимо:
- Регулярно проверять состояние проводки и контактов, очищая их от окислов.
- Следить за исправностью генератора – неисправный диодный мост или подшипники ускоряют износ реле.
- Избегать глубоких разрядов АКБ, так как это увеличивает нагрузку на регулятор.
- Использовать качественные предохранители и реле, соответствующие параметрам автомобиля.
При первых признаках нестабильной зарядки (колебания напряжения, посторонние шумы) следует провести диагностику, не дожидаясь полного отказа системы.
Как диагностировать обрыв или слабый контакт в цепи зарядки
Первым шагом проверьте напряжение на клеммах аккумулятора при работающем двигателе. Мультиметр должен показывать 13,8–14,5 В. Если значение ниже 13,5 В, цепь зарядки неисправна. Замерьте напряжение на выходе генератора: разница более 0,3 В между генератором и АКБ указывает на падение напряжения из-за плохого контакта или обрыва.
Осмотрите клеммы аккумулятора на предмет окисления, коррозии или ослабления крепления. Даже минимальный налет на контактах увеличивает сопротивление, снижая эффективность зарядки. Очистите клеммы металлической щеткой и затяните болты с моментом 5–7 Н·м. Проверьте состояние минусового провода, соединяющего АКБ с кузовом или двигателем – его повреждение часто остается незамеченным.
Прозвоните проводку от генератора до аккумулятора. Используйте мультиметр в режиме проверки сопротивления (Ω). Сопротивление исправного провода не должно превышать 0,1 Ом. Если прибор показывает бесконечность или значение выше 0,5 Ом, в цепи обрыв или сильное окисление. Проверьте каждый участок отдельно: от генератора до предохранителя, от предохранителя до реле, от реле до АКБ.
Проверьте силовые предохранители в цепи зарядки. В большинстве автомобилей зарядка проходит через предохранитель на 80–120 А, расположенный в монтажном блоке или рядом с аккумулятором. Визуально осмотрите плавкую вставку: если она перегорела, замените на аналогичный по номиналу. Проверьте предохранитель мультиметром в режиме прозвонки – при обрыве цепи прибор не издаст звуковой сигнал.
Оцените состояние разъемов генератора. Отсоедините фишку питания и осмотрите контакты на наличие окислов, оплавлений или деформации. Проверьте напряжение на управляющем проводе (обычно тонкий провод с разъема «L» или «D+») при включенном зажигании – должно быть 12 В. Если напряжения нет, проблема в цепи возбуждения генератора или в ЭБУ.
Проверьте реле зарядки, если оно предусмотрено конструкцией. В некоторых автомобилях (например, ВАЗ, ГАЗ) реле-регулятор интегрировано в генератор, в других (Toyota, Nissan) – вынесено отдельно. Замените реле на заведомо исправное и повторите замер напряжения. Если после замены напряжение нормализовалось, старое реле неисправно.
Используйте токовые клещи для проверки тока зарядки. При работающем двигателе и включенных потребителях (фары, печка) ток зарядки должен составлять 10–30 А в зависимости от состояния АКБ. Если ток отсутствует или значительно ниже нормы, проверьте обмотки статора и ротора генератора на обрыв или короткое замыкание. Сопротивление обмоток статора – 0,1–0,5 Ом, ротора – 2–5 Ом.
Проверьте целостность «массы» генератора. Отсоедините минусовой провод от генератора и зачистите место контакта. Прозвоните цепь от корпуса генератора до минусовой клеммы АКБ – сопротивление должно быть близко к нулю. Если прибор показывает высокое сопротивление, зачистите контактные поверхности или замените провод. В некоторых случаях помогает установка дополнительного провода массы от генератора к кузову.
Влияние изношенного ремня генератора на зарядку аккумулятора
Ремень генератора передаёт крутящий момент от коленчатого вала к шкиву генератора, обеспечивая вращение ротора с частотой до 12 000–15 000 об/мин. При износе ремня – появлении трещин, расслоений или растяжении свыше 5% от номинальной длины – снижается коэффициент трения между ремнём и шкивами. Это приводит к проскальзыванию, особенно под нагрузкой (включённые фары, обогрев, кондиционер), когда генератору требуется максимальная мощность. В результате напряжение на выходе падает ниже 13,8 В, необходимых для полноценной зарядки аккумулятора, а при критическом износе – до 12 В и ниже, что равносильно отсутствию зарядки.
Симптомы проскальзывания ремня легко спутать с неисправностями генератора или регулятора напряжения: мерцание приборной панели, свист под капотом при резком нажатии на газ, падение напряжения бортовой сети до 13,2–13,5 В на холостых оборотах. Однако ключевое отличие – временное восстановление зарядки при увеличении оборотов двигателя до 2500–3000 об/мин, когда натяжение ремня возрастает. Для диагностики достаточно визуально осмотреть ремень на наличие продольных трещин (допустимо не более 3–4 на 1 см длины) и измерить его прогиб: при усилии 10 кгс прогиб не должен превышать 8–12 мм для большинства автомобилей.
Замена ремня – единственный способ устранить проблему. Использование герметиков или спреев для временного восстановления сцепления неэффективно: они лишь маскируют дефект на 50–100 км пробега, после чего проскальзывание возобновляется. При выборе нового ремня ориентируйтесь на оригинальные запчасти или аналоги от проверенных производителей (Contitech, Gates, Dayco) – дешёвые подделки изнашиваются в 2–3 раза быстрее. После установки отрегулируйте натяжение: чрезмерное натяжение сокращает срок службы подшипников генератора, а слабое – провоцирует проскальзывание.
Профилактика износа ремня включает регулярную проверку его состояния каждые 10 000 км и замену не реже чем раз в 60 000–80 000 км, даже если видимых повреждений нет. Особое внимание уделите роликам натяжителя и обводным роликам: их износ (люфт, шум при вращении) ускоряет разрушение ремня. На автомобилях с автоматическим натяжителем следите за его работоспособностью – заедание механизма приводит к неравномерному износу ремня и преждевременному выходу из строя.
Какие неисправности диодного моста приводят к отсутствию зарядки
Диодный мост – ключевой элемент генератора, преобразующий переменный ток в постоянный. Его отказ чаще всего связан с пробоем одного или нескольких диодов. При этом напряжение на аккумуляторе падает ниже 13,5 В, а контрольная лампа зарядки может гореть постоянно или мигать. Пробой возникает из-за перегрева, скачков напряжения или естественного износа полупроводниковых элементов. Диагностировать неисправность можно мультиметром в режиме проверки диодов: исправный диод пропускает ток в одном направлении, а при обратном – нет.
Короткое замыкание диодов – еще одна распространенная проблема. Оно возникает, когда диод пробивается и начинает пропускать ток в обоих направлениях. Это приводит к утечке тока, перегреву генератора и снижению выходного напряжения. Симптомы включают быстрый разряд аккумулятора, запах гари и повышенный шум подшипников генератора. Для проверки используют мультиметр в режиме прозвонки: короткозамкнутый диод покажет нулевое сопротивление в обоих направлениях.
Окисление или ослабление контактов диодного моста вызывает падение напряжения на выходе генератора. Даже при исправных диодах плохой контакт приводит к нестабильной зарядке. Визуально это проявляется в виде потемнения или зеленого налета на клеммах. Решение – зачистка контактов и подтяжка креплений. Если окисление сильное, требуется замена контактных пластин.
Перегрев диодного моста из-за плохого охлаждения или перегрузки генератора ускоряет деградацию полупроводников. При температуре выше 150°C диоды теряют свои свойства, что приводит к пробою. Признаки – оплавление корпуса моста, изменение цвета платы. Для предотвращения перегрева необходимо следить за состоянием вентиляции генератора и не допускать длительной работы на высоких оборотах без нагрузки.
Износ диодов с течением времени – неизбежный процесс. Средний срок службы диодного моста составляет 100–150 тыс. км пробега, но при агрессивной эксплуатации он сокращается. Признаки износа – нестабильное напряжение зарядки, периодическое пропадание тока. Замена моста на новый – единственный способ устранить проблему.
