Крышка бензобака на Газели – деталь, которая часто выходит из строя из-за механических повреждений, коррозии или износа уплотнителя. На моделях с 2003 года (ГАЗ-3302, ГАЗ-2705) используется крышка с пластиковым корпусом и металлическим запорным механизмом, который со временем заклинивает или ломается. Если не устранить проблему вовремя, в бак попадает грязь, влага, а в зимний период – лед, что приводит к засорению топливной системы и коррозии внутренних поверхностей.
Основные признаки неисправности: затрудненное открывание, отсутствие герметичности (свист при работе двигателя), трещины на пластике или сломанный фиксатор. Для ремонта потребуются: отвертка с плоским жалом, пассатижи, силиконовая смазка, новый уплотнитель (артикул 3302-1101075 для старых моделей или 2705-1101075-10 для рестайлинговых), а также герметик для пластика (например, Done Deal DD6775). Работы проводятся на холодном двигателе, чтобы избежать возгорания паров топлива.
Сначала снимается облицовка лючка бензобака – она крепится на двух пластиковых защелках. Затем откручивается стопорное кольцо крышки (против часовой стрелки) с помощью отвертки и пассатижей. Если механизм заклинило, его можно разблокировать, нагрев корпус строительным феном до 60–70°C – пластик станет эластичным. После демонтажа проверяется состояние уплотнителя: трещины, потеря эластичности или деформация требуют замены. Металлические детали (пружина, защелка) очищаются от ржавчины WD-40 и смазываются литолом.
При трещинах на пластиковом корпусе используется двухкомпонентный эпоксидный клей (например, Poxipol) или сварка пластика паяльником с добавлением полипропиленового прутка. После ремонта крышка собирается в обратном порядке: устанавливается новый уплотнитель, смазывается резьба силиконом, а запорный механизм регулируется так, чтобы он фиксировался с легким щелчком. Перед установкой проверяется герметичность – для этого на крышку наносится мыльный раствор, а в бак подается небольшое давление (можно использовать насос для подкачки шин). Пузырьки воздуха укажут на утечку.
Если ремонт невозможен (например, при разрушении резьбы или глубоких трещинах), крышка заменяется целиком. Оригинальная деталь стоит от 800 до 1500 рублей, аналоги (например, от «АвтоВАЗа» или «БелМаг») – в пределах 500–900 рублей. При выборе обращайте внимание на совместимость с моделью Газели: крышки для ГАЗ-3302 и ГАЗ-2705 отличаются диаметром резьбы (M60x1,5 и M64x1,5 соответственно). После замены рекомендуется проверить работу клапана вентиляции – он должен свободно продуваться, но не пропускать топливо при наклоне.

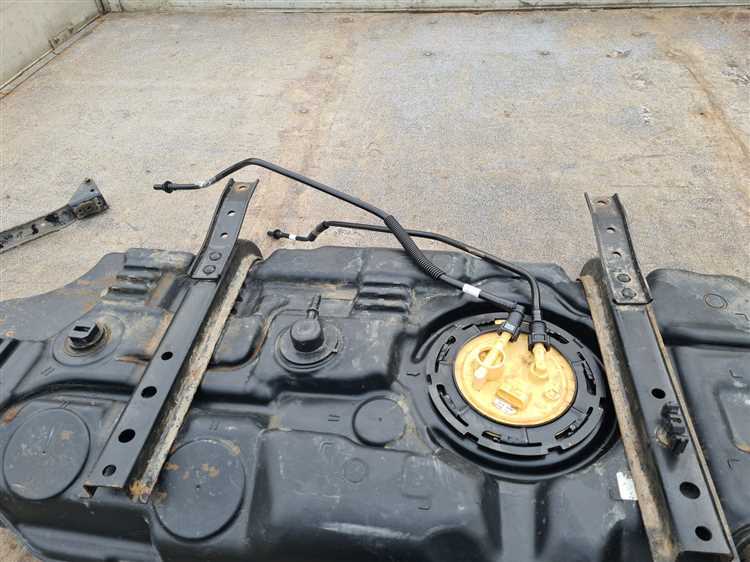

Какие инструменты и материалы понадобятся для ремонта крышки бензобака
Для ремонта крышки бензобака на Газели потребуется набор инструментов, адаптированный под тип повреждения. Если речь идет о механических неисправностях – сломанных защелках, трещинах корпуса или износе уплотнителя – основной акцент делается на демонтаж и восстановление деталей. В случае коррозии или сквозных отверстий понадобятся материалы для герметизации и защиты металла.
Базовый набор включает отвертки с плоским и крестовым шлицем: PH2 для винтов крепления крышки и SL5 для регулировки пружинного механизма. Если крышка зафиксирована болтами, потребуется ключ на 10 мм или головка с трещоткой. Для снятия закисших элементов используйте жидкий ключ типа WD-40 или его аналоги – без этого демонтаж может занять втрое больше времени.
При трещинах в пластиковом корпусе крышки необходим паяльник мощностью 40–60 Вт с тонким жалом и пластиковые прутки для сварки. Подойдут прутки из полипропилена или полиэтилена низкого давления – их можно добыть из старых бачков или купить в магазине автозапчастей. Для металлических крышек с коррозией понадобится наждачная бумага зернистостью P80–P120, преобразователь ржавчины на основе ортофосфорной кислоты и эпоксидный клей с металлическим наполнителем.
Уплотнительное кольцо крышки бензобака часто выходит из строя из-за пересыхания или деформации. Заменить его можно на оригинальную прокладку от Газели (артикул 3302-1103010) или аналог из бензостойкой резины толщиной 3–4 мм. Если подходящего размера нет, вырежьте кольцо из листовой резины самостоятельно, используя старый уплотнитель как шаблон. Для фиксации прокладки подойдет силиконовый герметик, устойчивый к топливу – например, Done Deal DD6770.
Если крышка не держит давление из-за сломанной пружины или клапана, потребуется ремкомплект. В него входят пружина, клапан и резиновая мембрана. Артикул оригинального комплекта для Газели – 3302-1103015. При отсутствии ремкомплекта можно временно восстановить работоспособность, подложив под пружину шайбу толщиной 1–1,5 мм, но это полумера – лучше заменить деталь полностью.
Для проверки герметичности после ремонта используйте мыльный раствор: нанесите его на стыки крышки и подайте давление в бак через штуцер (например, с помощью насоса для подкачки шин). Пузырьки укажут на утечку. Альтернатива – вакуумный тестер, но он редко встречается в гаражных условиях. Если крышка пропускает пары бензина, проверьте целостность клапана и уплотнителя – часто проблема решается их заменой.
При работе с металлическими деталями крышки, пораженными ржавчиной, после зачистки нанесите антикоррозийное покрытие. Подойдет грунтовка по металлу типа ГФ-021 или аэрозольный преобразователь ржавчины с цинком. Для финальной защиты используйте бензостойкую краску – например, Hammerite для металла или аналоги. Наносите в 2 слоя с промежуточной сушкой 15–20 минут.
Дополнительные материалы зависят от специфики ремонта. Если крышка потеряла ключ, потребуется болгарка с отрезным диском по металлу для вскрытия замка или сверло диаметром 5–6 мм для высверливания личинки. При замене всего узла выбирайте крышку с металлическим корпусом – пластиковые аналоги на Газели служат в 2–3 раза меньше из-за вибраций и перепадов температур.
Как снять крышку бензобака на Газели без повреждений
На большинстве модификаций Газели (ГАЗ-3302, ГАЗель Next, ГАЗ-2705) крышка бензобака крепится на резьбовом соединении с уплотнительным кольцом. Перед началом работ убедитесь, что автомобиль заглушен, а топливная система разгерметизирована – сбросьте давление, сняв предохранитель бензонасоса или отсоединив клемму аккумулятора на 10–15 минут. Это предотвратит выброс остатков топлива при откручивании.
Для демонтажа потребуется ключ на 24 мм или головка с удлинителем – стандартный размер резьбы на большинстве моделей. Если крышка прикипела, не применяйте грубую силу: обработайте соединение проникающей смазкой (WD-40, LIQUI MOLY LM-40) и дайте ей подействовать 10–15 минут. Вращайте ключ плавно, без рывков, удерживая корпус бензобака второй рукой, чтобы избежать деформации горловины.
На Газелях с пластиковыми крышками (например, на некоторых версиях ГАЗель Next) резьба выполнена из хрупкого материала. В этом случае используйте резиновую прокладку между ключом и крышкой или обмотайте губки ключа изолентой, чтобы не повредить грани. Если резьба сорвана, замените крышку целиком – ремонт в таких случаях нецелесообразен.
После откручивания крышки осмотрите уплотнительное кольцо. Если на нем видны трещины, разрывы или потеря эластичности, замените его перед установкой новой крышки. Стандартный диаметр кольца – 60 мм, толщина – 3 мм. При установке смажьте его тонким слоем силиконовой смазки для герметичности и защиты от примерзания зимой.
На моделях с электрическим замком крышки (ГАЗель Business) сначала отключите разъем питания, расположенный под облицовкой багажника или за правым задним крылом. Затем аккуратно подденьте фиксатор отверткой с плоским жалом, избегая повреждения проводки. Если замок неисправен, замените его в сборе – отдельные детали не поставляются.
После снятия крышки закройте горловину бензобака чистой ветошью или полиэтиленом, чтобы предотвратить попадание пыли и влаги. Храните снятую крышку в сухом месте, избегая контакта с абразивными поверхностями. При обратной установке затягивайте резьбу с усилием 10–12 Н·м – чрезмерная затяжка может повредить уплотнитель или сорвать резьбу.
Основные неисправности крышки бензобака и способы их диагностики
Крышка бензобака Газели чаще всего выходит из строя из-за механического износа или нарушения герметичности. Первым признаком проблем становится утечка топлива или появление запаха бензина в салоне. Проверку начинают с визуального осмотра: трещины на пластиковом корпусе, деформация уплотнительного кольца или коррозия металлических элементов. Особое внимание уделяют резьбе – если она сорвана или забита грязью, крышка не будет плотно закрываться.
Распространенная неисправность – поломка клапана вентиляции. Его задача – поддерживать давление в баке, предотвращая образование вакуума или избыточного давления. Диагностируют неисправность по следующим признакам:
- Бак «схлопывается» при остывании двигателя (вакуум не сбрасывается).
- Топливо выплескивается при заправке или резком торможении (избыточное давление).
- Крышка издает шипение при открытии после длительной стоянки.
Проверить клапан можно продувкой: в норме воздух должен проходить только в одном направлении. Если поток свободный в обе стороны или отсутствует вовсе – клапан требует замены.
Износ уплотнительного кольца приводит к подсосу воздуха и попаданию влаги в бак. Симптомы: конденсат на внутренней поверхности крышки, ржавчина на горловине бака, нестабильная работа двигателя из-за обеднения смеси. Для проверки кольцо снимают и осматривают на предмет трещин, разрывов или затвердевания резины. Работоспособное кольцо должно быть эластичным, без видимых повреждений и сохранять форму после сжатия.
Заклинивание замка крышки – проблема, характерная для моделей с центральным замком. Причинами становятся попадание грязи в механизм, обрыв тросика или поломка привода. Диагностируют неисправность попыткой открыть крышку ключом: если механизм не реагирует или заедает, требуется разборка и чистка. В случае обрыва тросика крышка будет свободно болтаться, а при поломке привода – не открываться даже вручную.
Электрические неисправности встречаются в крышках с датчиком уровня топлива. Признаки: некорректные показания на приборной панели, постоянное мигание лампы резерва топлива. Проверку проводят мультиметром: сопротивление датчика должно плавно меняться при повороте поплавка. Если значения скачут или отсутствуют – датчик подлежит замене. Также проверяют контакты на окисление и целостность проводки.
Самооткрывание крышки во время движения происходит из-за ослабления фиксаторов или износа пружины замка. Для диагностики крышку закрывают и пытаются открыть без ключа: если она поддается легкому нажатию – фиксаторы изношены. Пружину проверяют на упругость: в сжатом состоянии она должна оказывать заметное сопротивление. При потере жесткости пружину заменяют, а фиксаторы подгибают или меняют на новые.
Коррозия металлических крышек приводит к разрушению резьбы и невозможности герметичного закрытия. Основные очаги – места сварки, крепления замка и внутренняя поверхность. Для диагностики крышку снимают и осматривают на наличие ржавчины, отслаивающейся краски и точечных очагов коррозии. Если резьба повреждена более чем на 30% окружности, крышку заменяют. Временное решение – очистка резьбы металлической щеткой и нанесение герметика, но это не устраняет проблему полностью.
Пошаговая инструкция по замене уплотнительного кольца крышки
Перед началом работ подготовьте инструменты: плоскую отвёртку с шириной жала 5–7 мм, новое уплотнительное кольцо (артикул для Газели – 3302-1103010-01 или аналог из маслостойкой резины с внутренним диаметром 30 мм и сечением 3 мм), ветошь и силиконовую смазку для резиновых уплотнителей. Работайте при температуре выше +5°C – холод делает резину хрупкой.
Снимите крышку бензобака, потянув её на себя с усилием 3–5 кг. Если фиксатор не поддаётся, оберните отвёртку ветошью и аккуратно подденьте крышку в месте крепления к горловине, избегая повреждения пластиковых защёлок. Осмотрите снятую крышку: уплотнительное кольцо расположено в канавке на внутренней стороне, его толщина в сжатом состоянии должна составлять не менее 1,5 мм.
Удалите старое кольцо, подцепив его отвёрткой за край. Очистите канавку от грязи, остатков резины и топливных отложений с помощью ветоши, смоченной в бензине или спирте. Просушите поверхность 2–3 минуты – остатки растворителя могут разъесть новый уплотнитель. Проверьте канавку на наличие трещин или деформаций: при обнаружении замените крышку целиком.
Нанесите тонкий слой силиконовой смазки на новое кольцо и канавку. Это снизит трение при установке и предотвратит преждевременное растрескивание резины. Избегайте использования литола или солидола – они разрушают резину при контакте с бензином. Растяните кольцо пальцами и наденьте его на крышку, начиная с одного края, постепенно продвигаясь по окружности.
Убедитесь, что кольцо равномерно село в канавку по всей длине, без перекосов и зазоров. Прижмите его пальцами, проверяя, чтобы выступ над поверхностью крышки составлял 1–1,5 мм – это обеспечит герметичность при закрытии. Если кольцо проваливается или выступает неравномерно, снимите его и повторите установку.
Перед монтажом крышки на горловину протрите уплотнительное кольцо сухой ветошью, чтобы удалить излишки смазки. Совместите выступы на крышке с пазами горловины и надавите до щелчка. Проверьте фиксацию, потянув крышку на себя – она не должна сниматься без усилия. Залейте в бак 5–10 литров топлива и осмотрите место соединения на предмет утечек.
Если после установки наблюдается подтекание топлива, снимите крышку и проверьте положение кольца. Частая ошибка – неполное вхождение уплотнителя в канавку или его перекручивание. В этом случае демонтируйте кольцо, очистите канавку и повторите установку. При повторном протекании замените кольцо на новое – возможно, оно бракованное или не подходит по размеру.
После успешной замены смажьте уплотнительное кольцо силиконовой смазкой каждые 3 месяца или при появлении признаков затвердевания резины. Храните крышку в сухом месте, избегая воздействия прямых солнечных лучей и температур выше +50°C. Срок службы качественного уплотнителя – 2–3 года, но при интенсивной эксплуатации проверяйте его состояние каждые 10 000 км пробега.
Ремонт или замена замка крышки бензобака на Газели
Если замок поврежден коррозией или сломан корпус, проще заменить его целиком. Для Газели Next подходит замок с артикулом A21R22.3706010, для Бизнес – 3302-1103010-20. Порядок замены:
- Открутите два винта крепления замка к крышке (головка на 8).
- Отсоедините тягу привода (если есть).
- Установите новый замок, совместив отверстия под винты.
- Проверьте работу механизма до установки крышки на бак.
После замены отрегулируйте длину тяги, чтобы крышка открывалась с первого поворота ключа.
Как восстановить резьбу на горловине бензобака при её повреждении
Повреждённая резьба на горловине бензобака Газели чаще всего возникает из-за перетяжки крышки, коррозии или механических деформаций. Первым шагом диагностируйте степень износа: если резьба сорвана частично, используйте метчик М20×1,5 (стандартный размер для большинства моделей Газели) для прорезки новых витков. Перед работой слейте топливо, демонтируйте бак и зафиксируйте горловину в тисках через мягкие прокладки, чтобы избежать дополнительных повреждений. Очистите поверхность от грязи и ржавчины металлической щёткой или наждачной бумагой зернистостью P120, затем нанесите проникающую смазку (например, WD-40) для облегчения хода метчика.
Если резьба повреждена критически (более 50% витков отсутствует), восстановите её с помощью резьбовой вставки. Подберите комплект вставки под размер М20×1,5 (например, Helicoil или аналоги) и следуйте инструкции: просверлите отверстие сверлом диаметром 18,5 мм, нарежьте новую резьбу метчиком из комплекта, затем вкрутите вставку с помощью специального инструмента. Для герметичности нанесите на вставку анаэробный фиксатор резьбы (Loctite 243 или аналогичный). После установки проверьте плотность прилегания крышки – зазор между витками не должен превышать 0,2 мм.
В случаях, когда горловина деформирована или треснула, единственный надёжный вариант – замена узла целиком. Артикул оригинальной горловины для Газели Некст – 33024-1101010-10, для Газели Бизнес – 3302-1101010. При установке новой детали используйте прокладку из бензостойкой резины (толщина 2–3 мм) и затягивайте крышку с моментом 5–7 Н·м, чтобы избежать повторного повреждения резьбы. После ремонта проведите испытание на герметичность, залив в бак 5–10 литров топлива и оставив автомобиль на 12 часов – утечек быть не должно.
Проверка герметичности крышки после ремонта: методы и советы
После ремонта крышки бензобака Газели первым этапом проверки станет визуальный осмотр уплотнительного кольца. Убедитесь, что резина не имеет трещин, разрывов или деформаций – даже микроповреждения приведут к утечке паров топлива. Если кольцо изношено, замените его на новое с маркировкой, соответствующей модели автомобиля (например, для Газели Next подходит уплотнитель с артикулом 3302-1103010-10).
Для проверки герметичности без инструментов используйте мыльный раствор. Нанесите его на стык крышки и горловины бака, затем создайте избыточное давление, подув в шланг системы вентиляции топливного бака (если конструкция позволяет). Появление пузырьков укажет на негерметичность. Метод эффективен при температуре воздуха выше +5°C – в холодную погоду мыло замерзает, искажая результаты.
Более точный способ – проверка с помощью манометра низкого давления (до 0,5 бар). Подключите его к штуцеру системы улавливания паров топлива через переходник, затем закройте крышку и создайте давление 0,3 бар. Если в течение 5 минут показания не падают более чем на 0,05 бар, герметичность в норме. Для Газели с двигателем УМЗ-4216 допустимое падение давления – 0,02 бар за 10 минут.
При отсутствии манометра используйте вакуумный насос с обратным клапаном. Подсоедините его к штуцеру адсорбера, создайте разрежение 0,2 бар и наблюдайте за показаниями. Если вакуум сохраняется дольше 3 минут, крышка держит герметичность. Падение давления быстрее указывает на неисправность клапана крышки или повреждение уплотнителя.
Проверка на слух – метод для опытных механиков. Закройте крышку, запустите двигатель и прислушайтесь к шипению в районе бензобака. Звук, напоминающий свист воздуха, сигнализирует о подсосе. Для усиления эффекта накройте горловину бака ладонью – при негерметичности почувствуете поток воздуха. Метод работает только при работающем двигателе и требует тихого помещения.
Если крышка оснащена клапаном избыточного давления, проверьте его работоспособность. Снимите крышку, продуйте клапан ртом – воздух должен проходить только в одном направлении (из бака наружу). Закупорка клапана приведет к деформации бака, а его постоянное открытие – к испарению топлива. Для очистки используйте спирт или специальный очиститель карбюратора, избегая механического воздействия.
После ремонта проведите тест-драйв на расстояние не менее 50 км. Обратите внимание на запах бензина в салоне или около автомобиля – даже слабый аромат указывает на утечку паров. Проверьте уровень топлива: если он падает быстрее обычного без видимых причин, проблема в герметичности. Для точности замерьте расход топлива на 100 км до и после ремонта – разница более 5% свидетельствует о неисправности.
Финальный этап – проверка с помощью дымовой машины. Подключите её к системе вентиляции топливного бака, создайте дым и наблюдайте за утечками. Метод выявляет даже микроскопические повреждения, но требует оборудования и навыков. При отсутствии дымовой машины используйте фонарик и зеркало: осмотрите труднодоступные места под кузовом, особенно в районе горловины бака и соединительных шлангов.
