Ручки дверей ВАЗ 2105 – один из самых уязвимых элементов кузова. Износ механизма, трещины пластика или поломка фиксатора вынуждают владельцев менять их каждые 3–5 лет. В отличие от современных автомобилей, где замена требует разборки дверной карты и сложных манипуляций, на «пятёрке» процедура занимает не более 30 минут на одну дверь при наличии правильного инструмента.
Для работы понадобятся: крестовая отвёртка (PH2), плоская отвёртка (5 мм), ключ на 8 мм, пассатижи и новая ручка. Оригинальные детали (каталожный номер 2105-6105010 для наружной и 2105-6105015 для внутренней) служат дольше аналогов, но если бюджет ограничен, подойдут запчасти от «АвтоВАЗ» или «БелМаг» – они выдерживают до 50 000 открываний. Избегайте дешёвых китайских ручек: пластик крошится уже через год, а металлические тяги гнутся под нагрузкой.
Перед началом демонтажа отключите аккумулятор – случайное замыкание проводки при снятии обшивки может вывести из строя концевик двери или блок управления стеклоподъёмниками (если установлен). Если ручка сломалась из-за обрыва тяги, проверьте состояние пластиковых направляющих в двери: трещины или отсутствие смазки (используйте Литол-24) приведут к повторной поломке. Наружные ручки крепятся двумя болтами с внутренней стороны двери, внутренние – одним винтом под декоративной накладкой.
При установке новой ручки обратите внимание на регулировку зазоров: слишком тугой ход ускорит износ механизма, а свободный – станет причиной дребезга на неровностях. Оптимальный люфт тяги – 1–2 мм. Если после замены дверь не закрывается с первого раза, подрегулируйте положение фиксатора на стойке кузова ключом на 10 мм. Не затягивайте болты «до упора»: чрезмерное усилие деформирует металл двери и нарушит геометрию замка.
Какие инструменты и материалы понадобятся для замены
Для замены наружных ручек дверей на ВАЗ 2105 потребуется стандартный набор инструментов: крестовая и плоская отвёртки, торцевые головки на 8 и 10 мм с удлинителем, а также трещотка. Обязательно наличие тонкого шила или крючка для извлечения стопорной скобы тяги замка – без него демонтаж старой ручки усложнится. Если фиксаторы креплений закисли, пригодится проникающая смазка типа WD-40 или её аналог.

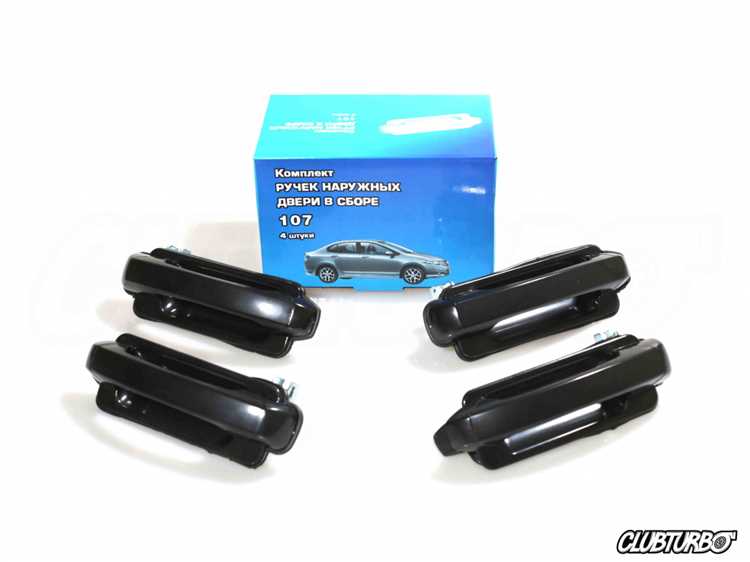

Из расходных материалов нужны новые ручки дверей – оригинальные (каталожный номер 2105-6105010 для передней и 2105-6205010 для задней) или качественные аналоги от производителей «АвтоВАЗ» или «ДААЗ». Также понадобятся резиновые уплотнители тяг замка (артикул 2101-6105034), если старые потеряли эластичность. Для защиты резьбовых соединений от коррозии используйте графитовую смазку или медную пасту.
При работе с внутренними элементами двери удобно применять магнитную головку или намагниченную отвёртку – это предотвратит падение мелких деталей в полость двери. Для поддевания пластиковых клипс обшивки подойдёт специальная лопатка из нейлона или тонкая плоская отвёртка, обёрнутая изолентой, чтобы не повредить лакокрасочное покрытие. Если планируется замена личинки замка, подготовьте новый комплект (артикул 2105-6105015) и ключ для его кодировки.
Дополнительно пригодится ветошь для протирки посадочных мест и фонарик с узким лучом – освещение салона не всегда достаточно для работы в дверной полости. При отсутствии опыта рекомендуется иметь под рукой схему расположения тяг и фиксаторов, которую можно найти в руководстве по ремонту ВАЗ 2105 или на профильных форумах.
Как снять обшивку двери без повреждений
Начните с демонтажа декоративных элементов: подденьте отвёрткой с плоским жалом пластиковые заглушки на ручке открывания двери (расположены по бокам) и выкрутите два винта под крестовую отвёртку (размер PH2). Снимите ручку, потянув её на себя, затем отсоедините тягу замка, нажав на фиксатор из тонкого металла. Если на обшивке установлен динамик, отключите разъём проводки и выкрутите три самореза (обычно 7 мм), удерживающих его.
- Отщёлкните пистоны по периметру обшивки: используйте пластиковую лопатку или широкую отвёртку, обмотанную изолентой. Начинайте с нижнего угла двери, постепенно продвигаясь вверх. Пистоны на ВАЗ 2105 расположены в 6–8 точках – два в районе ручки, три вдоль нижней кромки и один-два у зеркала.
- Отсоедините провода от кнопки стеклоподъёмника (если есть): нажмите на фиксаторы разъёма и потяните его в сторону. При наличии электропривода зеркал действуйте аналогично.
- Снимите обшивку, потянув её на себя и вверх, чтобы освободить от направляющих. Если мешает уплотнитель стекла, аккуратно отогните его, не растягивая резину.
После снятия осмотрите пистоны: треснувшие или деформированные замените новыми (каталожный номер 2101-6102082). Перед установкой обшивки нанесите на металлические кромки двери тонкий слой силиконовой смазки – это предотвратит скрипы и облегчит последующий демонтаж. При обратной сборке сначала заведите верхнюю часть обшивки за направляющие, затем защёлкните пистоны, начиная с центральных.
Демонтаж старой наружной ручки двери
Перед началом работ снимите обшивку двери, открутив три винта крепления под карманом и два самореза под ручкой стеклоподъёмника. Отсоедините тягу замка от рычага ручки, нажав на фиксатор пластикового зажима плоской отвёрткой – не прилагайте чрезмерных усилий, чтобы не сломать защёлку. Если тяга закисла, обработайте соединение проникающей смазкой WD-40 и подождите 10–15 минут.
Открутите две гайки М6, удерживающие ручку снаружи: одна расположена под декоративной накладкой возле замочной скважины, вторая – ближе к краю двери. Используйте торцевую головку на 10 мм с удлинителем, так как доступ к нижней гайке ограничен. Придерживайте ручку рукой, чтобы она не упала внутрь двери после откручивания крепежа.
Аккуратно выньте ручку через наружное отверстие, одновременно отсоединяя её от внутреннего механизма. Если ручка не поддаётся, проверьте, не осталось ли незамеченных креплений или тяг – на ВАЗ 2105 иногда встречаются дополнительные фиксаторы из проволоки. Осмотрите посадочное место на предмет коррозии или деформации металла, особенно вокруг отверстий под гайки.
После демонтажа очистите поверхность двери от остатков герметика и ржавчины металлической щёткой или наждачной бумагой зернистостью P120. Нанесите тонкий слой консервирующей смазки на резьбу новых шпилек ручки, чтобы предотвратить прикипание в будущем. Проверьте состояние резинового уплотнителя вокруг отверстия – при повреждениях замените его, иначе внутрь двери будет попадать влага.
Сравните старую и новую ручки: убедитесь, что длина тяги и расположение крепёжных отверстий совпадают. Если новая ручка имеет пластиковые втулки, установите их сразу, чтобы избежать перекоса при монтаже. Отложите снятые детали в чистое место, чтобы не потерять мелкие элементы – особенно пружинные шайбы и пластиковые зажимы тяги.
Установка новой наружной ручки на дверь
Перед началом работ отсоедините клемму аккумулятора, чтобы исключить случайное срабатывание центрального замка. Снимите обшивку двери, открутив 6 саморезов крепления: 3 под пластиковыми заглушками (две в нижней части, одна у ручки стеклоподъёмника) и 3 по периметру (один за дверной картой, два в нише под динамик). Отключите разъём проводки от электропривода замка, если он установлен.
Демонтируйте старую ручку, открутив две гайки М6 с внутренней стороны двери – они расположены на расстоянии 80 мм друг от друга. Отсоедините тягу замка от рычага ручки, сжав фиксатор плоскогубцами и потянув её на себя. Проверьте состояние резиновых втулок на тяге: при износе замените их (артикул 2105-6105122 для левой двери, 2105-6105123 для правой).
- Очистите посадочное место от грязи и ржавчины металлической щёткой.
- Нанесите на резьбу новых гаек анаэробный фиксатор (например, Loctite 243).
- Установите новую ручку, совместив отверстия с тягой замка.
- Затяните гайки моментом 5–7 Н·м, избегая перекоса.
Подключите тягу к рычагу ручки, защёлкнув фиксатор до характерного щелчка. Проверьте работу механизма: ручка должна плавно возвращаться в исходное положение, а замок – срабатывать без заеданий. Установите обшивку в обратном порядке, закрепив её саморезами и заглушками. Подключите аккумулятор и протестируйте блокировку двери с брелока сигнализации.
Замена внутренней ручки открывания двери
Перед началом работ отсоедините клемму аккумулятора, чтобы исключить случайное срабатывание центрального замка или электропривода стеклоподъёмников. Демонтаж начинайте с удаления пластиковой заглушки на торце двери – подденьте её плоской отвёрткой с тонким жалом, избегая повреждения лакокрасочного покрытия. За заглушкой скрыт винт крепления ручки, который необходимо выкрутить крестовой отвёрткой PH2.
Снимите облицовку двери, потянув её на себя, начиная с нижнего угла. Фиксаторы облицовки – пластиковые клипсы, расположенные по периметру в количестве 8 штук. Для их извлечения используйте специальный съёмник или обмотайте отвёртку изолентой, чтобы не поцарапать панель. Отсоедините тягу ручки от замка, нажав на пластиковый фиксатор и потянув её в сторону.
Новая ручка устанавливается в обратной последовательности. Перед монтажом смажьте тягу и механизм замка консистентной смазкой (например, Литол-24 или ШРУС-4) для предотвращения скрипов и заеданий. Проверьте совместимость детали: артикул оригинальной ручки для ВАЗ 2105 – 2105-6105120, аналоги от сторонних производителей могут иметь незначительные отличия в креплениях.
При подключении тяги убедитесь, что она защёлкнулась до характерного щелчка. Если ручка не фиксируется в закрытом положении, отрегулируйте длину тяги, ослабив контргайку на замке и переместив наконечник на 1–2 мм. После сборки проверьте плавность хода механизма, открыв и закрыв дверь 3–4 раза.
В случае затруднённого хода ручки после установки разберите механизм и очистите его от старой смазки и грязи. Особое внимание уделите направляющим пазам замка – их засорение приводит к заеданию. Для очистки используйте бензин «Калоша» или очиститель карбюратора, после чего нанесите свежую смазку.
Если после замены ручка проваливается или не возвращается в исходное положение, проверьте пружину возвратного механизма. Она расположена внутри корпуса ручки и часто ломается при износе. Артикул пружины – 2105-6105125, её замена требует полного демонтажа ручки и аккуратной разборки пластикового корпуса.
Проверка работоспособности замка после замены
После установки новой ручки на ВАЗ 2105 первым делом проверьте плавность хода личинки замка. Вставьте ключ и поверните его в обе стороны до упора – движение должно быть без заеданий и посторонних звуков. Если ключ проворачивается с усилием, смажьте механизм графитовой смазкой или WD-40, избегая попадания на резиновые уплотнители. Особое внимание уделите фиксации ключа в положениях «закрыто» и «открыто»: он не должен самопроизвольно выпадать или прокручиваться.
Проверьте работу замка при закрытой двери. Захлопните дверь и попробуйте открыть её снаружи ключом – ригель должен отщёлкиваться чётко, без двойного срабатывания. Если дверь не открывается с первого раза, отрегулируйте положение ответной части замка на стойке кузова: ослабьте два винта крепления и сместите планку на 1–2 мм в нужную сторону. После регулировки затяните винты моментом 8–10 Н·м.
Изнутри салона убедитесь, что кнопка блокировки двери работает корректно. Нажмите её до упора – замок должен заблокироваться с характерным щелчком, а ручка открывания двери перестанет реагировать на нажатие. При попытке открыть дверь изнутри при заблокированном замке механизм должен оставаться неподвижным. Если кнопка не фиксируется или не блокирует замок, разберите ручку и проверьте целостность пластикового толкателя – он часто ломается при неаккуратной установке.
Проверьте герметичность двери после замены ручки. Закройте дверь и осмотрите уплотнитель по периметру – он должен равномерно прилегать к кузову без зазоров. Если дверь закрывается с трудом или слышен свист при движении, отрегулируйте её положение, ослабив болты петель и сместив дверь на 2–3 мм. После регулировки проверьте работу замка повторно: ригель должен входить в ответную часть без перекосов, а дверь – закрываться с одного лёгкого толчка.
Завершите проверку тестом на вибрацию. Запустите двигатель и проедьте по неровной дороге на скорости 40–50 км/ч. Прислушайтесь к посторонним стукам или дребезжанию в районе замка – они указывают на недостаточную затяжку крепёжных винтов или неправильную установку ручки. Если шумы присутствуют, снимите обивку двери и подтяните все соединения с усилием 5–7 Н·м. Особое внимание уделите винтам крепления ручки к металлическому каркасу двери – их ослабление приводит к люфту и преждевременному износу механизма.
Сборка обшивки двери и финальная регулировка
Установите звукоизоляционную прокладку на внутреннюю панель двери, если она предусмотрена конструкцией. Прокладка крепится на клей или двусторонний скотч – расположите её ровно, избегая складок, особенно в местах крепления динамиков. Если прокладка отсутствует, проверьте плотность прилегания обшивки: зазоры более 2 мм приведут к дребезжанию при езде.
Вставьте обшивку в дверь, начиная с верхнего края. Совместите отверстия под ручку, замок и динамик с соответствующими элементами на двери. Прижмите обшивку по периметру, чтобы защёлки вошли в пазы – для этого потребуется усилие 5–7 кгс. Если защёлки не фиксируются, проверьте их целостность: треснувшие элементы замените новыми (артикул 2105-6102014 для передней двери).
Закрепите обшивку саморезами в предусмотренных местах. Используйте крестовую отвёртку с магнитным наконечником – это предотвратит падение винтов в дверную полость. Момент затяжки саморезов – 1,2–1,5 Н·м; перетяжка приведёт к деформации пластика. Особое внимание уделите креплению в районе ручки: здесь часто возникают люфты из-за неплотной посадки.
Установите на место ручку двери, зафиксировав её винтами М5×16 с шайбами. Перед затяжкой проверьте плавность хода: ручка должна возвращаться в исходное положение без заеданий. Если возвратная пружина ослабла, замените её (артикул 2101-6105110). Отрегулируйте привод замка так, чтобы зазор между рычагом и тягой составлял 1–1,5 мм – это обеспечит чёткое срабатывание при открытии.
Проверьте работу стеклоподъёмника: стекло должно подниматься и опускаться без перекосов и посторонних звуков. Если стекло заедает, ослабьте болты крепления направляющей и отрегулируйте её положение. Зазор между стеклом и уплотнителем должен быть равномерным по всей длине – не более 3 мм. При необходимости подтяните тросик стеклоподъёмника, избегая его перетяжки (максимальное усилие натяжения – 15 Н).
Закройте дверь и проверьте прилегание уплотнителя по периметру. Щуп толщиной 0,1 мм не должен проходить между уплотнителем и кузовом. Если обнаружены зазоры, отрегулируйте положение двери, ослабив болты крепления петель (М10×1,25) и сместив её в нужном направлении. После регулировки затяните болты моментом 25–30 Н·м. Убедитесь, что замок двери срабатывает с первого нажатия на кнопку или поворота ключа – при необходимости смажьте механизм силиконовой смазкой.
