Генератор Лада Ларгус с двигателями K4M (1.6 л, 16 клапанов) и K7M (1.6 л, 8 клапанов) комплектуется щеточным узлом типа 5102.3771 или его аналогами (например, Valeo TG12C011). Износ щеток – одна из основных причин падения напряжения в бортовой сети ниже 13,5 В на холостых оборотах, что приводит к разряду аккумулятора и сбоям в работе электроники. Средний ресурс щеток составляет 80–120 тыс. км, но при эксплуатации в условиях повышенной запыленности или частых коротких поездок срок сокращается до 50–60 тыс. км.
Перед началом работ убедитесь, что проблема именно в щетках. Подключите мультиметр к клеммам аккумулятора при работающем двигателе: если напряжение стабильно ниже 13,2 В – проверьте состояние щеток и регулятора напряжения. Дополнительные симптомы: мерцание приборной панели, свист ремня генератора при включении нагрузки (фары, обогрев), запах горелой проводки. Не путайте с неисправностью подшипников генератора – в этом случае шум будет постоянным, а не зависеть от оборотов.
Для замены потребуются: набор торцевых головок (10, 13 мм), отвертка с плоским шлицем, пассатижи, новый щеточный узел (артикул 8450036881 для оригинала или аналоги от Bosch, ERA, JP Group). Работы удобнее проводить на смотровой яме или эстакаде, так как доступ к генератору снизу проще. Отключите минусовую клемму аккумулятора перед демонтажем – это исключит короткое замыкание при случайном касании контактов.
На Ларгусе генератор расположен в нижней части двигателя со стороны пассажира. Крепится на двух болтах: верхний (13 мм) и нижний (10 мм). После снятия ремня привода вспомогательных агрегатов открутите фишку питания и гайку силового провода (13 мм). Щеточный узел зафиксирован двумя винтами под отвертку – их откручивание не требует усилий. При установке новых щеток убедитесь, что они свободно перемещаются в направляющих, а длина выступающей части составляет не менее 5 мм. Если щетки короче – замените узел целиком.
Необходимые инструменты и материалы для замены щеток
Для замены щеток генератора на Лада Ларгус потребуется минимальный набор инструментов, но с учетом специфики крепежа и доступа. Основной комплект включает:
- Торцевые головки на 8, 10 и 13 мм – для снятия клемм аккумулятора, защиты генератора и откручивания крепежа щеткодержателя.
- Удлинитель для головок (150–200 мм) – без него сложно добраться до болтов генератора, особенно на 16-клапанных моторах.
- Крестовая отвертка (PH2) – для демонтажа пластиковой крышки щеткодержателя.
- Плоская отвертка (3–4 мм) – пригодится для поддевания фиксаторов разъемов и снятия защитных колпачков.
- Мультиметр – для проверки напряжения на клеммах генератора до и после замены (должно быть 13,8–14,5 В при работающем двигателе).
- Наждачная бумага (зернистость P400–P600) – для зачистки контактных колец ротора, если на них обнаружен нагар или окисление.
- Смазка для электрических контактов (например, Kontakt 60 или CRC 2-26) – наносится на новые щетки перед установкой для снижения износа.
Из расходных материалов понадобятся только новые щетки генератора – оригинальные (артикул 8450032680 для Ларгуса с двигателем К4М) или аналоги от проверенных производителей, таких как ERA (артикул 224500) или JP Group (1143300700). Избегайте дешевых подделок: щетки должны иметь ровную поверхность без сколов, а пружины – обеспечивать усилие прижима не менее 1,8–2,2 Н. Перед покупкой сверьте размеры: стандартные щетки для Ларгуса имеют габариты 5×8×18 мм. Если генератор не разбирался более 60 тыс. км, рекомендуется заменить и подшипники (передний – артикул 6303-2RS, задний – 6202-2RS), так как их износ ускоряет выход щеток из строя.
Как правильно снять генератор с автомобиля Лада Ларгус
Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. На Лада Ларгус генератор расположен в нижней части двигателя с правой стороны (по ходу движения), закреплён на кронштейне тремя болтами: два из них фиксируют корпус к блоку, третий – к натяжной планке. Для доступа потребуется снять правое переднее колесо и подкрылок, а также демонтировать ремень привода вспомогательных агрегатов, ослабив натяжной ролик ключом на 15.
Отсоедините электрические разъёмы: основной силовой провод (гайка на 10) и разъём регулятора напряжения. На генераторах Ларгуса с кондиционером дополнительно потребуется отвести в сторону трубку системы кондиционирования, закреплённую на кронштейне генератора. Используйте головку на 13 для откручивания болтов крепления – нижний болт часто требует удлинителя или карданного шарнира из-за ограниченного пространства.
После откручивания всех креплений аккуратно выньте генератор, наклоняя его в сторону радиатора. На моделях с 16-клапанным двигателем (K4M) мешает топливная рампа – её можно не снимать, но потребуется осторожно развернуть генератор, избегая повреждения шлангов. Если генератор не поддаётся, проверьте, не осталось ли незамеченных креплений или проводов, особенно на задней крышке.
При обратной установке обратите внимание на состояние резиновых втулок в кронштейнах – их износ приводит к вибрации и преждевременному выходу из строя подшипников. Болты крепления затягивайте с моментом 45–55 Н·м, начиная с нижнего, чтобы избежать перекоса. Ремень привода устанавливайте последним, контролируя его натяжение по прогибу (8–10 мм при усилии 10 кгс).
После сборки подключите аккумулятор и проверьте работу генератора мультиметром: напряжение на клеммах при работающем двигателе должно составлять 13,8–14,5 В. Если показания ниже, осмотрите соединения проводов и убедитесь в отсутствии окислов на контактах. На генераторах старше 5 лет рекомендуется заменить щётки одновременно со снятием, даже если они не изношены – это сэкономит время в будущем.
Разборка генератора и доступ к щеточному узлу
Отсоедините клемму «минус» аккумулятора, затем снимите генератор с автомобиля, открутив два болта крепления к кронштейну (ключ на 13) и гайку натяжного механизма (ключ на 15). Разместите генератор на верстаке, зафиксировав его в тисках через деревянные проставки, чтобы не повредить корпус. Снимите пластиковую защитную крышку с задней части генератора, поддев её плоской отвёрткой в местах защёлок – обычно их три, расположены под углом 120°.
Открутите два винта крепления щёточного узла (головка на 8 или крестовая отвёртка PH2) – они находятся на задней крышке генератора рядом с регулятором напряжения. Аккуратно извлеките узел, потянув его на себя: щётки могут быть прижаты пружинами, поэтому придерживайте их пальцем, чтобы не выскочили. Проверьте состояние контактных колец ротора – если на них видны глубокие борозды или окисление, зачистите поверхность мелкозернистой наждачной бумагой (P1000) или замените ротор при сильном износе. Сборку проводите в обратной последовательности, убедившись, что щётки свободно перемещаются в направляющих и не заедают.
Проверка состояния старых щеток и их износа

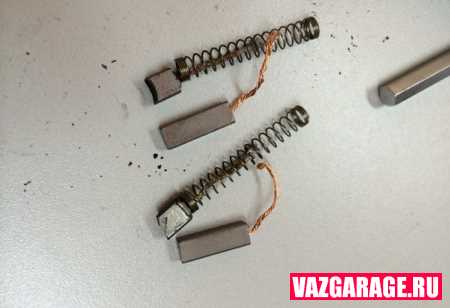

Извлеките щетки из генератора, предварительно отсоединив их от регулятора напряжения. Визуально оцените длину рабочей части: на Лада Ларгус допустимый износ составляет не менее 5 мм от первоначальной длины (новые щетки – 14–16 мм). Если остаток меньше 5 мм, замена обязательна – дальнейшая эксплуатация приведет к падению напряжения в бортовой сети и нестабильной работе электрооборудования. Обратите внимание на форму щеток: неравномерный износ, сколы или трещины указывают на механические повреждения или перекос в работе.
Проверьте состояние пружин, прижимающих щетки к контактным кольцам ротора. Давление пружин должно быть равномерным, без признаков ослабления или деформации. Нажмите на щетку пальцем – она должна свободно перемещаться в держателе и возвращаться в исходное положение без заеданий. Если пружина не обеспечивает достаточного прижима, даже новые щетки быстро износятся из-за искрения и перегрева. В таких случаях рекомендуется заменить весь щеточный узел в сборе.
Осмотрите контактные поверхности щеток на наличие нагара, окисления или глубоких борозд. Черный матовый налет свидетельствует о перегреве, блестящие участки – о неравномерном контакте с кольцами. Протрите поверхность безворсовой салфеткой, смоченной в спирте, и проверьте сопротивление щеток мультиметром в режиме омметра: значение должно стремиться к нулю. Сопротивление выше 0,5 Ом указывает на внутренние повреждения или износ графитового слоя.
Сравните износ обеих щеток: разница в длине более 2 мм говорит о неисправности подшипников ротора или перекосе щеткодержателя. В таких случаях дополнительно проверьте биение контактных колец ротора – допустимое значение не более 0,05 мм. При превышении нормы кольца требуют проточки или замены, иначе новые щетки выйдут из строя в течение 5–10 тыс. км пробега.
Установка новых щеток в генератор Лада Ларгус
Перед установкой новых щеток убедитесь, что они соответствуют модели генератора вашего Ларгуса. Для двигателей K4M (1.6 л, 16V) и K7M (1.6 л, 8V) используются щетки с артикулом 8450042360 или аналоги от производителей ERA (775250) и Valeo (439514). Проверьте длину новых щеток – рабочая часть должна быть не менее 10 мм, иначе генератор не обеспечит стабильный заряд аккумулятора.
Снимите регулятор напряжения с генератора, открутив два крепежных винта Torx T20. Аккуратно отсоедините разъем, придерживая пластиковый корпус, чтобы не повредить контакты. Осмотрите посадочные места щеток на регуляторе: если на них есть следы окисления, зачистите контактные площадки мелкозернистой наждачной бумагой (P1000) или протрите спиртом. Избегайте использования металлических щеток – они могут повредить покрытие.
Установка новых щеток требует точности. Вставьте их в направляющие регулятора так, чтобы пружины внутри корпуса были сжаты и удерживали щетки в выдвинутом положении. Для фиксации временно закрепите щетки тонкой проволокой или канцелярской резинкой – это предотвратит их выпадение при монтаже регулятора на генератор. Перед окончательной сборкой проверьте свободный ход щеток в направляющих: они должны перемещаться без заеданий, иначе возможен неравномерный износ.
После установки регулятора на генератор подключите разъем и затяните винты с моментом 2,5–3 Н·м. Запустите двигатель и проверьте напряжение на клеммах аккумулятора: на холостых оборотах оно должно быть в пределах 13,8–14,4 В. Если показания ниже, убедитесь в отсутствии зазора между щетками и контактными кольцами ротора – при необходимости демонтируйте генератор и отрегулируйте положение регулятора.
Сборка генератора после замены щеток
Установите регулятор напряжения с новыми щетками на место, совместив направляющие пазы на корпусе с выступами на генераторе. Затяните два крепежных винта моментом 3–4 Н·м, используя динамометрическую отвертку – превышение усилия приведет к деформации пластикового основания регулятора. Проверьте свободу хода щеток: они должны выступать из гнезда на 5–7 мм и плавно возвращаться под действием пружин без заеданий. Подключите разъем регулятора, убедившись в надежности фиксации защелки – слабый контакт вызовет перебои в зарядке уже через 500–800 км пробега.
Монтаж генератора обратно на автомобиль
Перед установкой генератора на штатное место убедитесь, что посадочные поверхности на двигателе и корпусе генератора очищены от грязи и масла. Нанесите тонкий слой медной смазки на болты крепления (М8×1,25, момент затяжки 25–30 Н·м) и резьбу натяжного кронштейна (М10×1,5, 45–50 Н·м). Проверьте состояние резиновых втулок на кронштейне – при наличии трещин или деформации замените их (артикул 8200814792 для Ларгус с двигателем К4М).
Поднимите генератор на место, совместив отверстия крепления с ответными на блоке цилиндров. Сначала зафиксируйте нижний болт (ключ на 13), затем верхний (ключ на 16). Подключите силовой провод к клемме «B+» (гайка М8, затяжка 10–12 Н·м) и разъем регулятора напряжения (фиксатор должен щелкнуть). Убедитесь, что провод «массы» генератора (если предусмотрен) надежно закреплен на кузове болтом М6 (момент 8–10 Н·м).
Установите ремень привода вспомогательных агрегатов, ориентируясь на схему маршрута: шкив коленвала → натяжной ролик → генератор → компрессор кондиционера (при наличии) → насос ГУР → обводной ролик. Натяжение ремня регулируйте поворотом натяжного ролика (ключ на 16) до прогиба 6–8 мм при усилии 10 кгс в середине ветви между шкивами генератора и коленвала. Затяните контргайку ролика (момент 20–25 Н·м). После запуска двигателя проверьте напряжение на клеммах АКБ – оно должно составлять 13,8–14,4 В при включенных потребителях (фары, вентилятор отопителя).
Проверка работоспособности генератора после ремонта
Подключите мультиметр в режиме измерения постоянного напряжения к клеммам аккумулятора при выключенном двигателе – показания должны быть в пределах 12,5–12,8 В. Запустите двигатель и увеличьте обороты до 2000 об/мин: напряжение должно стабилизироваться на уровне 13,8–14,5 В. Если значения ниже 13,5 В или выше 14,8 В, проверьте регулятор напряжения, целостность проводки и состояние контактов на генераторе. Особое внимание уделите разъёму щёточного узла – окисление или неплотное соединение часто становятся причиной нестабильной работы.
Проверьте нагрузку: включите ближний свет, обогрев заднего стекла и вентилятор отопителя на максимальную скорость. Напряжение на клеммах аккумулятора не должно опускаться ниже 13,2 В при 2000 об/мин. Если падение напряжения значительное, протестируйте диодный мост генератора – неисправный диод вызывает утечку тока и недозаряд. Для диагностики используйте мультиметр в режиме проверки диодов: сопротивление в одном направлении должно быть 400–700 Ом, в обратном – бесконечность. При отклонениях замените диодный мост или генератор в сборе.
