Газ в трубопроводах – потенциально опасный фактор, требующий точной диагностики. Даже малые утечки метана или пропана могут привести к взрыву, отравлению или пожару. Стандартные методы обнаружения включают использование газоанализаторов, мыльного раствора и акустических детекторов. Каждый способ имеет свои ограничения и условия применения, которые необходимо учитывать.
Газоанализаторы – наиболее точный инструмент, фиксирующий концентрацию газа в воздухе. Модели с электрохимическими или полупроводниковыми датчиками способны обнаруживать утечки от 1 ppm (частей на миллион). Для проверки трубопроводов под давлением прибор подносят к соединениям, фланцам и сварным швам. Важно помнить: приборы требуют калибровки каждые 6–12 месяцев, иначе показания могут быть неверными.
Мыльный раствор – простой, но эффективный метод для обнаружения утечек под давлением. Смесь воды с жидким мылом (1:1) наносят кистью на стыки и резьбовые соединения. Появление пузырьков указывает на выход газа. Метод работает при давлении от 0,05 МПа, но не подходит для систем с отрицательным давлением или при низких температурах (ниже +5°C), когда раствор замерзает.
Акустические детекторы улавливают ультразвуковые колебания, возникающие при истечении газа через микротрещины. Приборы типа UE Systems Ultraprobe способны обнаруживать утечки на расстоянии до 10 метров. Для проверки трубопроводов без давления метод неэффективен – требуется подача газа или воздуха под давлением не менее 0,1 МПа. Датчики чувствительны к посторонним шумам, поэтому проверку проводят в тихих условиях.
Визуальный осмотр – обязательный этап, но он выявляет только явные повреждения: коррозию, трещины, механические дефекты. Для труб из полиэтилена или металлопластика используют фонарь с узким лучом, чтобы обнаружить вздутия или потемнения материала. Металлические трубы проверяют на наличие ржавчины и окислов, которые могут свидетельствовать о длительной утечке.
При работе с газопроводами запрещено использовать открытый огонь или искрящие инструменты. Даже проверка спичкой или зажигалкой может спровоцировать взрыв. В помещениях с возможной утечкой газа обязательно отключают электроприборы и обеспечивают вентиляцию. Если концентрация газа превышает 1% объема воздуха, эвакуируют людей и вызывают аварийную службу.
Какие признаки указывают на утечку газа в трубопроводе
Характерный запах – первый и самый очевидный сигнал. Природный газ в чистом виде не имеет запаха, но в него добавляют одоранты, например, этилмеркаптан или трет-бутилтиол, придающие резкий запах гнилой капусты или тухлых яиц. Если концентрация газа в воздухе превышает 1%, человек способен уловить этот запах даже без специальных приборов. Однако при длительном воздействии обоняние притупляется, поэтому полагаться только на него опасно.
Шипение или свист в районе трубопровода – акустический признак утечки. Газ под давлением вырывается через микротрещины, неплотные соединения или коррозийные повреждения, создавая звук, похожий на работу аэрозольного баллончика. Особенно отчетливо это слышно в закрытых помещениях или при отсутствии посторонних шумов. Для проверки используйте фонендоскоп или просто приложите ухо к трубе, предварительно убедившись в отсутствии искр.
Пожелтение растительности или образование пузырей на поверхности воды рядом с трубопроводом – визуальные маркеры. Метан, основной компонент природного газа, легче воздуха и поднимается вверх, но при утечке в грунте он вытесняет кислород, вызывая увядание травы, кустарников или деревьев в радиусе до 3–5 метров. В лужах или влажной почве газ образует пузырьки, которые легко заметить при внимательном осмотре. Этот признак особенно актуален для подземных магистралей.
Снижение давления в системе без видимых причин – косвенный, но надежный индикатор. Если манометры на трубопроводе показывают падение давления на 0,1–0,3 бар в час при отключенных потребителях, вероятна утечка. Для проверки перекройте все вентили и следите за показаниями в течение 30–60 минут. Дополнительно используйте мыльный раствор (1 часть жидкого мыла на 10 частей воды) – нанесите его на стыки и соединения: появление пузырей укажет на место утечки.
Головная боль, тошнота или головокружение у людей в помещении – физиологические симптомы отравления газом. Метан сам по себе не токсичен, но при концентрации выше 10% вытесняет кислород, вызывая гипоксию. Более опасны продукты неполного сгорания, например, угарный газ (CO), который образуется при недостаточной вентиляции. Если симптомы проявляются у нескольких человек одновременно и исчезают при проветривании, немедленно проверьте трубопровод на герметичность.
Обледенение или конденсат на поверхности трубы в теплом помещении – признак расширения газа при выходе. При резком снижении давления газ охлаждается (эффект Джоуля-Томсона), что приводит к образованию инея или капель воды на металлических участках. Этот эффект заметен даже при небольших утечках и позволяет локализовать проблему без специальных приборов. Для проверки проведите рукой вдоль трубы: холодные участки укажут на возможное место утечки.
Как использовать мыльный раствор для обнаружения газа
Для приготовления мыльного раствора смешайте 1 литр воды с 30–50 мл жидкого мыла или средства для мытья посуды. Концентрация должна быть достаточной, чтобы при нанесении на поверхность образовывалась устойчивая пена, но не чрезмерной – избыток мыла затруднит наблюдение за пузырьками. Наносите раствор кистью или губкой на резьбовые соединения, сварные швы, вентили и места возможных утечек. Особое внимание уделите участкам с коррозией, механическими повреждениями или следами конденсата – там вероятность утечки выше.
При наличии газа на поверхности появятся пузырьки, которые будут увеличиваться в размере или лопаться. Для проверки под давлением используйте раствор при рабочем давлении в трубе (не менее 0,05 МПа). Если пузырьки образуются медленно, подождите 1–2 минуты – слабые утечки могут проявляться не сразу. В холодных условиях (ниже +5°C) добавьте в раствор 10–15% изопропилового спирта, чтобы предотвратить замерзание. После проверки удалите остатки раствора влажной тряпкой, чтобы избежать коррозии металла.
Когда и как применять газоанализаторы для проверки труб
Газоанализаторы применяют при подозрении на утечку в трубопроводах, работающих с метаном, пропаном, водородом или другими горючими газами. Критические ситуации: после монтажа новых участков, перед пуском системы в эксплуатацию, при плановых проверках раз в 6–12 месяцев, а также после аварийных отключений или механических повреждений. Для инертных газов (азот, аргон) анализ проводят реже – раз в 2–3 года, если нет внешних признаков разгерметизации.
Выбор метода зависит от типа трубопровода и условий эксплуатации:
- Стационарные системы: используют встроенные датчики с порогом срабатывания 10–20% от нижнего предела взрываемости (НПВ). Например, для метана НПВ – 5%, значит, сигнал должен срабатывать при 0,5–1% концентрации.
- Временные проверки: переносные газоанализаторы с электрохимическими или инфракрасными сенсорами. Модели с погрешностью ≤5% подходят для точечного контроля.
- Подземные коммуникации: применяют лазерные детекторы с дистанционным зондированием (до 30 м) или пробоотборники с последующим анализом в лаборатории.
Перед началом работы проверяют калибровку прибора по эталонному газу. Для метана используют смесь с концентрацией 2,5% в азоте, для пропана – 2%. Калибровку проводят при температуре 20±5°C и влажности ≤80%. Если условия отличаются, вводят поправочные коэффициенты: например, при +5°C чувствительность сенсора снижается на 10–15%.
Техника сканирования труб зависит от материала и диаметра:
- Металлические трубы Ø50–300 мм: зонд вводят через штуцеры или технологические отверстия, перемещая его вдоль оси с шагом 0,5–1 м. Скорость – не более 0,3 м/с, чтобы избежать турбулентности.
- Полиэтиленовые трубы: используют неразрушающие методы – ультразвуковые детекторы или тепловизоры с разрешением ≥0,1°C для выявления температурных аномалий в местах утечек.
- Трубопроводы высокого давления (>1,6 МПа): анализ проводят только после сброса давления до 0,1–0,3 МПа, чтобы исключить ложные срабатывания из-за микротрещин.
Интерпретация результатов требует учета фоновых концентраций. В помещениях безопасный уровень метана – ≤0,1% (1000 ppm), на открытых площадках – ≤0,5% (5000 ppm). Превышение в 2 раза от фона указывает на утечку; при концентрации ≥20% НПВ (для метана – 1%) требуется немедленная эвакуация и отключение системы. Ложные срабатывания часто возникают из-за паров растворителей или выхлопных газов – в таких случаях проводят повторный замер через 10–15 минут.
Обслуживание газоанализаторов включает ежемесячную проверку герметичности пробоотборных линий и замену фильтров каждые 500 часов работы. Сенсоры электрохимического типа требуют замены через 1–2 года, инфракрасные – через 3–5 лет. Хранение приборов допускается при температуре от −20°C до +50°C, но перед использованием после длительного простоя необходима прогонка чистым воздухом в течение 30 минут для стабилизации показаний.
Как проверить трубу на газ с помощью огня: меры предосторожности
Проверка трубы на утечку газа открытым пламенем – метод, требующий строгого соблюдения техники безопасности. Перед началом убедитесь, что помещение хорошо проветривается: откройте окна и двери, создав сквозняк. Используйте только длинную зажигалку или факел с рукояткой не менее 30 см, чтобы исключить контакт рук с возможным пламенем. Никогда не применяйте спички или короткие зажигалки – даже небольшая искра может спровоцировать взрыв при концентрации газа выше 5% в воздухе.
Проверку проводите поэтапно, начиная с удаленных участков трубы. Поднесите огонь к резьбовым соединениям, сварным швам и кранам, наблюдая за изменением цвета пламени. При наличии утечки метана огонь приобретет синеватый оттенок, а пропан-бутановая смесь даст желтоватое или оранжевое свечение. Если пламя резко увеличивается или появляется копоть – немедленно прекратите проверку и покиньте помещение. Запрещается проверять огнем трубы в подвалах, шахтах и других замкнутых пространствах с плохой вентиляцией.
Даже при отсутствии видимых признаков утечки не расслабляйтесь. Газ может скапливаться в труднодоступных местах: за мебелью, под полом или в нишах стен. После проверки огнем обязательно используйте мыльный раствор (20 г жидкого мыла на 1 л воды) для повторного контроля – пузырьки укажут на микроутечки, невидимые пламенем. Не храните рядом с проверяемой зоной легковоспламеняющиеся материалы: бумагу, ткани, аэрозоли или растворители.
В случае обнаружения утечки перекройте газовый кран, расположенный перед счетчиком или на вводе в помещение. Не включайте электроприборы, не пользуйтесь телефоном и не зажигайте свет – даже малейшая искра может вызвать детонацию. Покиньте помещение и вызовите аварийную службу по номеру 104 (для газа) или 112. Если утечка произошла в многоквартирном доме, предупредите соседей и организуйте эвакуацию. Запрещается самостоятельно устранять утечку или продолжать эксплуатацию газового оборудования до прибытия специалистов.
Какие звуковые и визуальные сигналы выдают газовые утечки
Газовые утечки часто сопровождаются характерным шипением или свистом, особенно в местах соединений труб, кранов или гибких шлангов. Звук возникает из-за высокого давления газа, вырывающегося через микротрещины или неплотные стыки. Для метана и пропана частота звука может варьироваться от высокого писка до низкого гудения, в зависимости от размера отверстия и давления в системе. При подозрении на утечку рекомендуется использовать мыльный раствор: появление пузырьков в местах шипения подтвердит наличие проблемы.
Визуальные признаки утечки включают изменение цвета пламени на горелках. В норме газ горит синим пламенем с ровными контурами, но при утечке оно может стать желтым или оранжевым, с коптящими языками. Это указывает на неполное сгорание из-за недостатка кислорода или избытка газа в смеси. Также стоит обратить внимание на необычное поведение растений возле газопровода: пожелтение листьев или увядание без видимых причин может сигнализировать о просачивании газа в почву.
В закрытых помещениях утечка газа иногда вызывает легкую дымку или туман, особенно в холодное время года. Это связано с конденсацией влаги в воздухе при смешивании с газом. Еще один признак – появление маслянистых пятен на трубах или стенах рядом с ними, так как некоторые добавки в газе оставляют следы при испарении. При обнаружении таких пятен необходимо немедленно проверить герметичность системы с помощью газоанализатора или вызвать специалиста.
Некоторые газы, например, природный метан, не имеют запаха, но в бытовые сети добавляют одоранты – вещества с резким запахом, напоминающим тухлые яйца или гнилую капусту. Однако полагаться только на обоняние опасно: при длительном воздействии человек может привыкнуть к запаху, а в высоких концентрациях газ вызывает головокружение и потерю сознания. Поэтому звуковые и визуальные сигналы остаются более надежными индикаторами утечки, особенно в сочетании с регулярной проверкой оборудования.

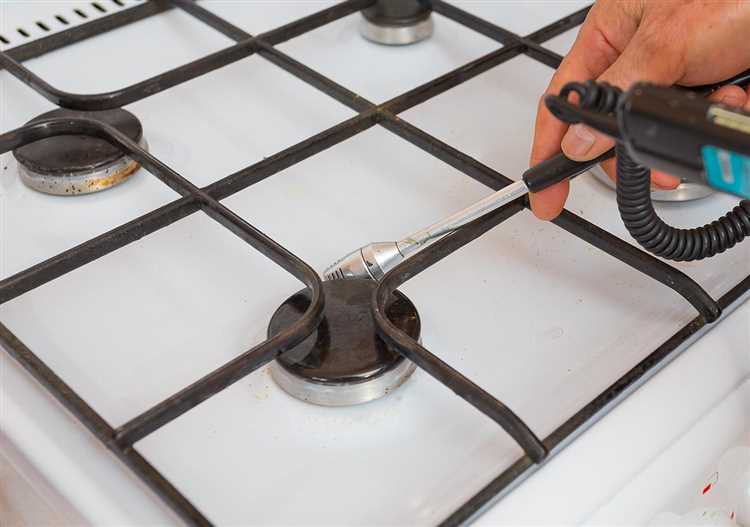

Как правильно использовать электронные детекторы газа
Электронные детекторы газа – приборы высокой чувствительности, требующие строгого соблюдения методики применения. Перед началом работы проверьте калибровку устройства: большинство моделей требуют настройки не реже одного раза в 6 месяцев или после 100 часов эксплуатации. Для метана и пропана используйте эталонные газовые смеси с концентрацией 50% от нижнего предела взрываемости (НПВ), например, 2,5% для метана. Храните прибор в сухом месте при температуре от +5 до +40°C, избегая воздействия прямых солнечных лучей и вибраций.
Выбор режима работы зависит от типа газа и условий проверки. Для утечек природного газа (метан) активируйте режим «CH₄» с порогом срабатывания 1000 ppm. При поиске угарного газа (CO) установите предел 35 ppm – это значение соответствует предельно допустимой концентрации для жилых помещений. В запыленных или влажных средах используйте детекторы с защитой IP65 или выше, иначе датчики могут выйти из строя из-за загрязнения.
Правильное сканирование зоны требует соблюдения скорости перемещения прибора. Оптимальная скорость – 10–15 см/с, при этом датчик должен находиться на расстоянии 1–5 см от проверяемой поверхности. Для трубопроводов диаметром до 50 мм проводите сканирование по спирали с шагом 10 см, для труб большего диаметра – зигзагообразно с шагом 20 см. Избегайте резких движений: инерционность датчиков составляет 2–5 секунд, и быстрые перемещения приведут к пропуску утечек.
- Перед началом работы проведите тест на функциональность: поднесите прибор к источнику контрольного газа (например, баллон с метаном 1% концентрации) и убедитесь, что сигнал срабатывает в течение 3–5 секунд.
- Не используйте детектор вблизи сильных электромагнитных полей (трансформаторы, высоковольтные линии) – это искажает показания на 15–30%.
- При работе в помещениях с принудительной вентиляцией отключите её на время проверки, иначе потоки воздуха разбавят газ и снизят точность измерений.
- Для проверки герметичности резьбовых соединений нанесите на них мыльный раствор (1 часть жидкого мыла на 10 частей воды) – пузырьки укажут место утечки, после чего уточните показания детектором.
Интерпретация показаний требует учета фоновых концентраций. В городских условиях естественный фон метана составляет 1,8–2,2 ppm, а в сельской местности – до 10 ppm. Если прибор показывает стабильное превышение фона на 50 ppm и более, это свидетельствует об утечке. Для угарного газа любое превышение 9 ppm в жилых помещениях требует немедленного проветривания и поиска источника.
Обслуживание датчиков – ключевой фактор долговечности прибора. Каталитические датчики (для горючих газов) теряют чувствительность при контакте с сероводородом или кремнийорганическими соединениями: после такого воздействия требуется замена сенсора. Электрохимические датчики (для CO, H₂S) имеют срок службы 2–3 года, после чего их необходимо калибровать или заменять. Храните прибор с установленными защитными колпачками на датчиках – это продлевает их ресурс на 30–40%.
При работе в экстремальных условиях учитывайте поправочные коэффициенты. При температуре ниже 0°C чувствительность детектора снижается на 10–15% на каждые 10 градусов, при температуре выше +50°C – на 5–8%. Влажность свыше 90% приводит к ложным срабатываниям из-за конденсации влаги на сенсорах. В таких случаях используйте приборы с подогревом датчиков или проводите измерения в два этапа: сначала грубое сканирование, затем точечная проверка в сухих условиях.
Документирование результатов – обязательный этап проверки. Фиксируйте в журнале следующие данные: дату и время измерения, модель детектора, серийный номер, тип газа, максимальную зафиксированную концентрацию, температуру и влажность воздуха, а также координаты точки измерения. Для юридической значимости результатов используйте детекторы с функцией записи данных на карту памяти или подключайте их к ПК через интерфейс RS-232/USB. При обнаружении утечки немедленно отключите газоснабжение и составьте акт с указанием точного места и характера неисправности.
