Тип линзы в фаре влияет на качество освещения, безопасность и соответствие требованиям ПДД. В современных автомобилях используются три основных типа: галогеновые, ксеноновые (HID) и светодиодные (LED). Каждый из них имеет характерные признаки, которые можно выявить без разборки фары.
Галогеновые линзы встречаются в бюджетных и старых моделях. Их отличает желтоватый оттенок света и наличие спирали накаливания внутри колбы. При включении фары нагрев стекла ощущается уже через 30–60 секунд. В большинстве случаев галогеновые лампы имеют цоколи H1, H4, H7, H11 – их маркировка указана на металлическом основании или стекле колбы.
Ксеноновые линзы выдают холодный белый или голубоватый свет с температурой 4300–6000 К. В фаре обязательно присутствует блок розжига – небольшой металлический или пластиковый модуль с проводами, подключенный к лампе. Цоколи ксенона: D1S, D2S, D3S, D4S. Если при включении свет загорается с задержкой в 1–2 секунды – это верный признак HID-системы.
LED-линзы распознаются по мгновенному включению и равномерному белому свету без мерцания. В отличие от ксенона, они не требуют блока розжига, но часто оснащаются радиатором охлаждения или вентилятором. Цоколи светодиодных ламп разнообразны: H7, H11, HB3, HB4 – но ключевое отличие в том, что вместо нити накала внутри расположены диоды. При проверке на просвет видна плата с несколькими светящимися точками.
Для точного определения типа линзы используйте маркировку на фаре. На корпусе или стекле часто нанесены символы: «H» – галоген, «D» – ксенон, «LED» или «L» – светодиоды. Если маркировка отсутствует, проверьте напряжение питания: галоген работает от 12 В, ксенон – от 85 В (после блока розжига), LED – от 9–36 В.
Неправильная замена линз может привести к ослеплению встречных водителей или неисправности электроники. Перед установкой новых ламп сверьтесь с технической документацией автомобиля или проконсультируйтесь с дилером. Использование неоригинальных компонентов без сертификации ECE или SAE чревато штрафами и отказом в прохождении техосмотра.
Какие виды линз используются в автомобильных фарах
Автомобильные фары оснащаются линзами трёх основных типов: рефлекторными, проекционными и свободной формы. Рефлекторные линзы – самые простые и распространённые, работают за счёт отражателя, направляющего свет от лампы на дорогу. Их эффективность зависит от геометрии отражателя и качества покрытия, но они уступают в точности светораспределения более современным аналогам.
Проекционные линзы (эллипсоидные) используют сложную оптическую систему: свет от источника фокусируется через эллипсоидный отражатель на шторку, формирующую чёткую светотеневую границу. Такие линзы применяются в ксеноновых и LED-фарах, обеспечивая высокую контрастность и минимальное ослепление встречных водителей. Их недостаток – чувствительность к загрязнению шторки и линзы, что снижает яркость.
- Свободная форма (FF-линзы) – технология, где поверхность линзы проектируется с помощью компьютерного моделирования для максимально равномерного распределения света. Такие линзы используются в премиальных автомобилях и адаптивных фарах, позволяя динамически изменять угол и интенсивность освещения.
- Полиэллипсоидные линзы (PES) – разновидность проекционных, где свет проходит через несколько эллипсоидных отражателей, улучшая фокусировку. Часто встречаются в биксеноновых фарах, где одна линза отвечает за ближний и дальний свет.
Для галогенных ламп чаще всего применяют рефлекторные линзы с параболическими или многосекционными отражателями. Они дешевле в производстве, но требуют точной настройки, иначе световой пучок будет неравномерным или слепящим. В современных автомобилях такие линзы постепенно вытесняются проекционными системами даже при использовании галогена.
При выборе линз для тюнинга фар важно учитывать совместимость с типом лампы и конструкцией фары. Например, установка проекционной линзы в рефлекторный корпус без доработки отражателя приведёт к некорректной работе и нарушению светотеневой границы. Для LED-ламп оптимальны FF-линзы или специальные проекционные модули с охлаждением, так как светодиоды чувствительны к перегреву.
Диагностировать тип линзы можно по внешним признакам: рефлекторные имеют гладкий отражатель без дополнительных элементов, проекционные – заметную шторку и выпуклую линзу, а FF-линзы отличаются сложной, несимметричной поверхностью. При замене линз рекомендуется сверяться с технической документацией автомобиля или использовать комплекты, сертифицированные для конкретной модели.

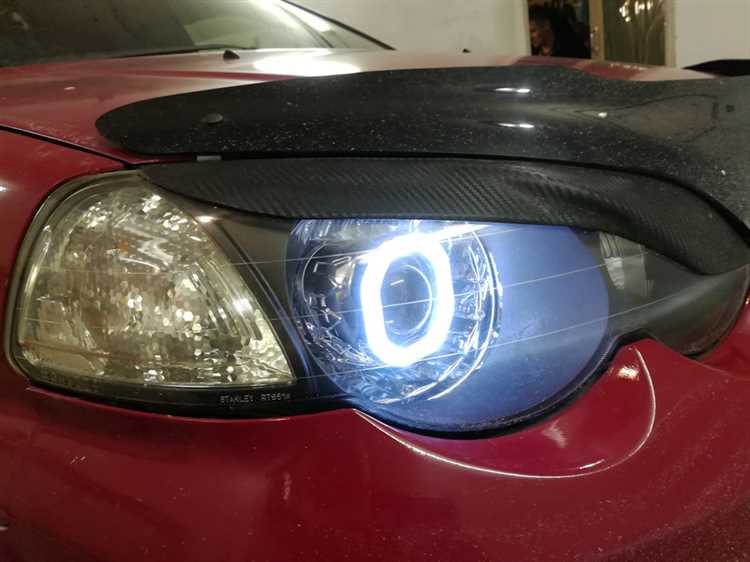

Как отличить галогеновую линзу от ксеноновой по внешним признакам
Первое, на что стоит обратить внимание, – форма и размер отражателя. Галогеновые линзы чаще всего имеют более глубокий и узкий отражатель с выраженными гранями, оптимизированными под нить накаливания лампы. Ксеноновые линзы, напротив, отличаются более широким и плавным отражателем, так как разрядная дуга ксеноновой лампы требует равномерного распределения света.
Цветовая температура светового потока – ещё один ключевой признак. Галогеновые линзы излучают тёплый жёлтый или слегка белый свет с температурой около 3000–3500 К. Ксеноновые линзы дают холодный белый или голубоватый оттенок (4300–6000 К). Если фара светит ярко-белым или синеватым светом, это однозначно указывает на ксенон.
Наличие шторки (маски) внутри линзы также помогает в определении. В галогеновых линзах шторка обычно простая, с ровным краем, формирующим чёткую светотеневую границу (СТГ). У ксеноновых линз шторка часто имеет сложную форму с зубцами или изгибами, чтобы корректировать распределение света и минимизировать ослепление встречных водителей.
Материал и покрытие отражателя могут выдавать тип линзы. Галогеновые отражатели часто изготавливаются из пластика с алюминиевым напылением, которое со временем тускнеет. Ксеноновые линзы используют более стойкие покрытия, например, хром или интерференционные слои, сохраняющие зеркальный блеск даже после длительной эксплуатации.
Обратите внимание на маркировку на корпусе фары или самой линзе. Производители часто наносят обозначения:
- H или Halogen – галогеновая линза;
- D, Xenon или HID – ксеноновая линза;
- Projector – может встречаться на обоих типах, но в сочетании с другими символами уточняет систему.
Размер и форма самой лампы – очевидный, но не всегда доступный признак. Галогеновые лампы (например, H7, H4) имеют стеклянную колбу с видимой нитью накаливания. Ксеноновые лампы (D1S, D2S) компактнее, с металлическим цоколем и отсутствием нити, так как свет генерируется электрической дугой между электродами.
Поведение света при включении – динамический тест. Ксеноновые линзы разгораются постепенно, достигая полной яркости через 3–5 секунд, и могут мерцать при неисправности блока розжига. Галогеновые линзы загораются мгновенно, без задержки, а их свет стабилен даже при незначительных перепадах напряжения.
Если есть возможность заглянуть внутрь фары, проверьте наличие дополнительных элементов. Ксеноновые линзы часто комплектуются блоком розжига (балластом), который может быть интегрирован в корпус фары или расположен отдельно. У галогеновых линз таких компонентов нет – только лампа и отражатель.
Какие маркировки на фаре указывают на тип установленной линзы
В европейских автомобилях распространена маркировка «E» с цифровым кодом страны сертификации (например, E1 для Германии, E2 для Франции). Если рядом указано «HCR» (Halogen Complex Reflector) или «HC/R», это говорит об использовании рефлекторной оптики. Наличие линзы подтверждается обозначениями «DC» (Discharge Complex) для ксеноновых систем или «LED» с дополнительными символами, такими как «A» (адаптивный свет) или «C» (корректировка по высоте).
На фарах японских и корейских производителей (Toyota, Hyundai, Kia) тип линзы часто обозначается аббревиатурой «AFS» (Adaptive Front-lighting System) или «Bi-Xenon». Последняя указывает на двухрежимную линзу, работающую как в ближнем, так и в дальнем свете. Для галогенных линз встречается маркировка «HID-Ready» – это означает, что фара изначально проектировалась под ксенон, но укомплектована галогенной лампой.
На американских автомобилях (Ford, GM, Chrysler) маркировка может отличаться. Например, «VOR» (Vehicle Optical Reflector) указывает на рефлекторную оптику, а «VOL» (Vehicle Optical Lens) – на линзованную. Для светодиодных фар часто используется обозначение «LED Projector» или «Matrix LED», если система поддерживает сегментированное освещение. Важно проверять не только надписи, но и форму отражателя: линзы обычно имеют характерный «бочкообразный» или «эллипсоидный» профиль.
Некоторые производители наносят маркировку на внутреннюю сторону фары, доступную только при снятии блока. Например, на фарах Valeo можно встретить код «3000K» или «4300K», указывающий на цветовую температуру ксеноновой линзы. Для галогенных линз с улучшенной светоотдачей используется обозначение «+130%» или «+150%», но это не всегда гарантирует наличие линзы – иногда это маркетинговый ход для рефлекторных фар с усиленным отражателем.
При замене фары или лампы всегда сверяйте маркировку с документацией автомобиля. Например, если на фаре указано «DR» (Discharge Reflector), это рефлекторная оптика, а не линзованная, несмотря на возможное внешнее сходство. Для точной идентификации используйте VIN-код автомобиля и каталоги производителей, такие как Hella Tech World или Bosch ESI[tronic], где приведены схемы и описания оптики для конкретных моделей.
Как проверить тип линзы с помощью технической документации автомобиля
Техническая документация автомобиля – первоисточник данных о конструкции фар, включая тип установленных линз. Начните с руководства по эксплуатации: в разделе «Освещение» или «Электрооборудование» часто указываются спецификации оптики. Например, для автомобилей Volkswagen после 2015 года в документации встречаются обозначения «Lens Type: Polyellipsoid (H7)» или «Projector Lens (LED)», что напрямую указывает на тип линзы. Если данные отсутствуют, обратитесь к каталогу запчастей производителя – там линзы классифицируются по артикулам с привязкой к VIN-коду.
Для точной идентификации используйте сервисные мануалы (Service Manual), где приводятся схемы разборки фар с указанием типа линз. В документации BMW, например, линзы обозначаются кодами: «SA 522» – галогенные проекторные, «SA 552» – ксеноновые с линзой свободной формы. Аналогично у Mercedes-Benz: «A210 820 00 72» – линза для галогена, «A210 820 01 72» – для ксенона. Эти коды можно сопоставить с маркировкой на корпусе фары или в электронных каталогах EPC (Electronic Parts Catalogue).
В технических бюллетенях (TSB – Technical Service Bulletins) автопроизводители публикуют обновления по оптике, включая замену линз на модернизированные версии. Например, Toyota в бюллетене T-SB-0012-18 описывает переход с рефлекторных фар на линзованные для моделей Camry 2018 года. Такие документы содержат не только тип линзы, но и рекомендации по совместимости с лампами (H7, D1S, LED). Доступ к TSB возможен через официальные дилерские порталы или платные базы данных, такие как Mitchell1 или AllData.
Если документация недоступна, запросите выписку из заводской спецификации у дилера по VIN-коду. В отчете указываются все опции автомобиля, включая тип фар. Например, у Audi код опции «8K5» означает биксеноновые фары с линзами, а «8K6» – светодиодные. Для американских автомобилей аналогичные данные содержатся в Monroney Label (наклейка на стекле) или в отчете Carfax. При отсутствии доступа к дилерским ресурсам используйте онлайн-сервисы декодирования VIN, такие как etis.ford.com или mopar.com, где тип линзы часто фигурирует в разделе «Lighting System».
Сравните полученные данные с маркировкой на самой фаре. Производители наносят на корпус или отражатель обозначения: «DE» – для линзованных фар с ксеноном (D2S), «PL» – проекторные линзы (Projector Lens), «FF» – свободная форма (Free Form). У японских авто (Toyota, Honda) встречаются коды «HID» или «LED» рядом с артикулом линзы. Если маркировка нечитаема, обратитесь к каталогам производителей оптики (Hella, Valeo, Koito), где линзы классифицируются по геометрии и типу источника света. Например, Hella 1A6 007 831-01 – это линза для галогена H7, а 1A6 007 831-02 – для ксенона D1S.

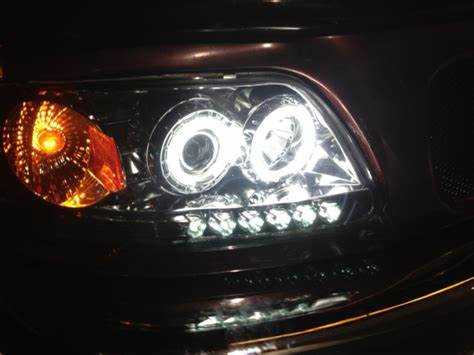

Методы определения линзы по форме и расположению отражателя
Первый признак – геометрия отражателя. В линзах проекторного типа отражатель имеет параболическую или эллипсоидную форму с четко выраженным фокусом, где установлена лампа. У рефлекторных фар отражатель чаще всего состоит из множества сегментов неправильной формы, рассеивающих свет без фокусировки. Если при осмотре видна гладкая, симметричная поверхность с концентрическими кругами вокруг лампы, это указывает на проекторную линзу. В рефлекторных системах отражатель выглядит как набор хаотично расположенных граней, напоминающих лепестки.
Расположение отражателя относительно линзы также дает однозначный ответ. В проекторных фарах отражатель находится за лампой, а линза – перед ним, формируя единый оптический блок. Свет от лампы сначала фокусируется отражателем, затем проходит через линзу, которая корректирует его направление. В рефлекторных фарах линза отсутствует как отдельный элемент – отражатель сам рассеивает свет, а рассеиватель (пластиковый или стеклянный) лишь распределяет его по дороге. Если при снятом рассеивателе видна выпуклая линза перед отражателем, это проектор.
Форма светового пятна на стене при включенных фарах – еще один надежный индикатор. Проекторные линзы дают резко очерченный световой пучок с четкой верхней границей (срезом), часто с характерным «галкообразным» изгибом. Рефлекторные фары формируют более размытое пятно без резких переходов, с постепенным затуханием яркости к краям. Для проверки достаточно направить свет на ровную поверхность с расстояния 3–5 метров и сравнить границы освещенной зоны.
Наличие шторки (маски) внутри фары однозначно указывает на проекторную линзу. Эта металлическая или пластиковая деталь расположена между отражателем и линзой и отвечает за формирование среза ближнего света. В рефлекторных фарах шторка отсутствует – ее функцию выполняет сама конструкция отражателя или лампы (например, в H4 с двумя нитями накала). Если при осмотре видна подвижная или неподвижная шторка, перекрывающая часть светового потока, перед вами проектор.
Материал отражателя и его покрытие дополняют картину. В современных проекторных линзах отражатели часто изготавливают из термостойкого пластика с алюминиевым или хромированным напылением, обеспечивающим высокую отражающую способность. В рефлекторных фарах встречаются как металлические (штампованные), так и пластиковые отражатели с менее гладкой поверхностью. Если покрытие имеет зеркальный блеск и идеально ровную текстуру, вероятнее всего, это проектор. Матовое или слегка шероховатое покрытие характерно для рефлекторов.
Какие инструменты помогут точно идентифицировать тип линзы без разборки фары
Для определения типа линзы без демонтажа фары используйте цифровой инспекционный эндоскоп с подсветкой и камерой высокого разрешения (например, моделей Depstech DS450 или Teslong NTS150). Инструмент вводится через дренажное отверстие или зазор между корпусом и стеклом, позволяя рассмотреть маркировку на обратной стороне линзы. Оптимальное разрешение камеры – не менее 1080p, а гибкий зонд диаметром 4–5 мм обеспечит доступ к труднодоступным участкам. Обращайте внимание на надписи типа «Hella», «Koito», «AL», «Projector» или «Reflector», а также на наличие асферических элементов, характерных для линз с проекционной оптикой.
Лазерный указатель с длиной волны 635–650 нм (мощностью до 5 мВт) поможет выявить структуру линзы по характеру преломления луча. Направьте луч перпендикулярно поверхности фары: у биксеноновых линз (например, Morimoto Mini H1) луч рассеивается равномерно, а у галогенных проекционных – образует четкую точку с концентрическими кольцами. Для линз с отражателем (рефлекторных) характерно хаотичное рассеивание без выраженной фокусировки. Метод эффективен в темное время суток при выключенных фарах.
Портативный спектрометр (например, Ocean Insight Flame или Thorlabs CCS200) анализирует спектр света, проходящего через линзу, и определяет ее материал. Поликарбонатные линзы пропускают свет в диапазоне 400–1100 нм с характерным поглощением в области 800–900 нм, а стеклянные – без искажений до 2500 нм. Данные сверяются с эталонными спектрами производителей: Hella использует поликарбонат с УФ-фильтром, а Bosch – термостойкое стекло. Прибор подключается к ПК через USB и требует калибровки по белому светодиоду перед измерением.
Магнитный толщиномер (например, Elcometer 456 или Positector 6000) измеряет толщину линзы через стекло фары, что помогает отличить однослойные линзы от многослойных. Стандартная толщина асферических линз – 3–5 мм, рефлекторных – 1–2 мм, а линз с корректирующим покрытием – 6–8 мм. Для точности замер проводится в трех точках: центр, верхний и нижний края. Дополнительно используйте штангенциркуль с глубиномером для оценки выступания линзы относительно корпуса – у проекционных моделей оно составляет 10–15 мм, у рефлекторных – менее 5 мм.
Что делать, если визуальный осмотр не даёт однозначного ответа
Проверьте маркировку на внутренней стороне фары или на стекле линзы – производители часто наносят коды типа H7, D2S или LED, указывающие на технологию. Если надписи стёрты, измерьте диаметр линзы штангенциркулем: галогенные модули обычно имеют размер 60–70 мм, биксеноновые – 2,5–3 дюйма, а светодиодные часто отличаются нестандартной формой или радиатором охлаждения. Сравните результаты с технической документацией автомобиля или каталогами запчастей, например, Hella или Bosch, где приведены точные параметры для каждой модели.
Используйте диагностический сканер с поддержкой PID-кодов для проверки типа лампы через CAN-шину. Подключите устройство к OBD-II разъёму и запросите данные по адресу 0x7DF (стандартный запрос) или специфическому для марки (например, 0x7E0 для Volkswagen). В ответе ищите параметры Lamp Type или Light Source – они укажут на галоген (0x01), ксенон (0x02) или LED (0x03). Если сканера нет, замерьте сопротивление лампы мультиметром: галогенные покажут 0,5–5 Ом, ксеноновые – бесконечность (из-за балласта), а LED-модули – открытую цепь.
