Впускной клапан – ключевой элемент газораспределительного механизма (ГРМ), отвечающий за подачу топливно-воздушной смеси или чистого воздуха в цилиндры двигателя. Его конструкция и рабочие параметры напрямую влияют на эффективность наполнения цилиндров, мощность и экономичность силового агрегата. В современных двигателях внутреннего сгорания (ДВС) клапаны изготавливаются из жаропрочных сплавов, таких как никель-хромовые стали (например, 21-4N) или титановые сплавы, что обеспечивает ресурс до 200–300 тыс. км при соблюдении регламента обслуживания.
Принцип работы впускного клапана основан на синхронизированном открытии и закрытии под действием распределительного вала. В четырехтактных двигателях клапан открывается в такте впуска, когда поршень движется вниз, создавая разрежение. Оптимальный момент открытия – 5–20° до верхней мертвой точки (ВМТ), а закрытия – 40–60° после нижней мертвой точки (НМТ). Эти углы зависят от конструкции двигателя и режима работы: на высоких оборотах фазы расширяются для увеличения наполнения цилиндров, на низких – сужаются для стабильности холостого хода.
Критические параметры работы клапана включают зазор между клапаном и толкателем (обычно 0,15–0,30 мм для механических толкателей) и герметичность посадки в седло. Нарушение зазора приводит к стуку клапанов или их прогару, а износ седла – к падению компрессии и перерасходу топлива. Для диагностики используют компрессометр (допустимое отклонение между цилиндрами – не более 10%) и эндоскоп для визуального осмотра состояния клапана и седла.
В двигателях с турбонаддувом или непосредственным впрыском требования к впускным клапанам ужесточаются. Например, в турбированных агрегатах клапаны подвергаются повышенным термическим нагрузкам (температура впускного тракта может достигать 150–200°C), что требует применения керамических покрытий или натриевого охлаждения стержня клапана. В системах с изменяемыми фазами газораспределения (VVT, VANOS) клапаны работают в более широком диапазоне углов, что увеличивает их износ – рекомендуется сокращать интервал проверки зазоров до 40–50 тыс. км.
Обслуживание впускных клапанов включает регулировку зазоров, притирку седел и замену маслосъемных колпачков. Притирка выполняется с использованием абразивной пасты зернистостью 120–220 и контролируется по равномерному матовому пояску на фаске клапана шириной 1,5–2 мм. Для двигателей с гидрокомпенсаторами регулировка не требуется, но критически важна чистота масла – загрязнение каналов приводит к заклиниванию компенсаторов и нарушению работы клапанов.
Какую роль выполняет впускной клапан в двигателе внутреннего сгорания
Впускной клапан – ключевой элемент газораспределительного механизма, отвечающий за дозированную подачу топливно-воздушной смеси или чистого воздуха (в двигателях с непосредственным впрыском) в цилиндры. Его работа синхронизирована с тактом впуска: при открытии клапана поршень движется вниз, создавая разрежение, которое затягивает смесь через впускной коллектор. Точность открытия и закрытия влияет на наполнение цилиндра, а значит – на мощность, крутящий момент и эффективность сгорания.
Конструктивно впускной клапан состоит из тарелки, стержня и седла. Тарелка диаметром 25–50 мм (в зависимости от объема двигателя) обеспечивает герметичность при закрытии, а зазор между стержнем и направляющей втулкой (0,02–0,05 мм) минимизирует утечки масла в камеру сгорания. Материал клапана – жаропрочная сталь (например, 21-4N или никелевые сплавы), выдерживающая температуры до 800°C и механические нагрузки до 10 000 об/мин.
- Регулировка фаз газораспределения: современные системы (VVT-i, VANOS) изменяют момент открытия клапана на 20–50° по коленвалу, оптимизируя наполнение на разных режимах.
- Управление потоком: профиль кулачка распредвала определяет скорость открытия (до 2 м/с) и подъем клапана (8–12 мм), влияя на турбулентность смеси.
- Герметичность: притирка седла с точностью до 0,01 мм предотвращает прорыв газов и потерю компрессии.
Неисправности впускного клапана проявляются в падении мощности на 15–30%, увеличении расхода топлива до 20% и нестабильном холостом ходе. Основные причины: износ направляющей втулки (допустимый люфт – не более 0,1 мм), прогар тарелки из-за детонации или обедненной смеси, а также закоксовывание из-за некачественного масла. Диагностика включает замер компрессии (разброс между цилиндрами не должен превышать 10%) и эндоскопию камеры сгорания.
Для продления ресурса клапана рекомендуется использовать масла с низким содержанием золы (SAPS < 0,8%) и топливо с октановым числом не ниже рекомендованного производителем. Периодичность проверки зазоров в механических толкателях – каждые 40–60 тыс. км, в гидрокомпенсаторах – по регламенту (обычно 100–120 тыс. км). При замене клапанов обязательна притирка седел с использованием пасты зернистостью 120–220 мкм и последующая проверка герметичности керосином.

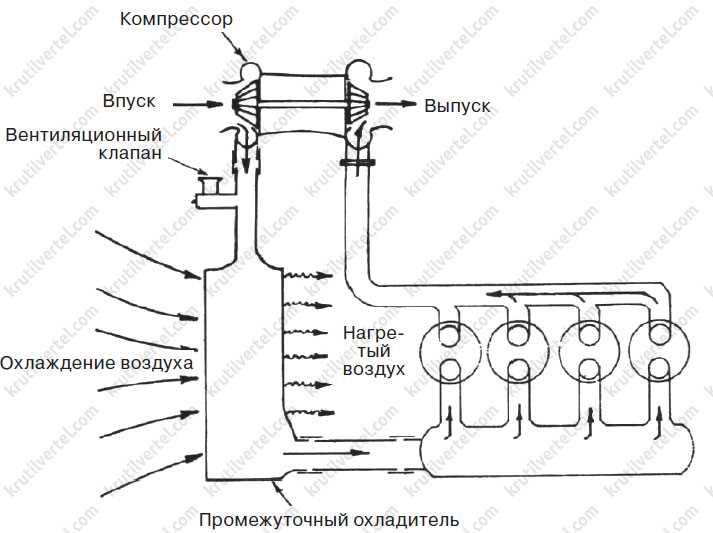

В двигателях с турбонаддувом роль впускного клапана усложняется: он должен выдерживать повышенное давление наддува (до 2,5 бар) и температуры до 900°C. В таких системах применяют клапаны с натриевым охлаждением стержня (натрий плавится при 98°C и переносит тепло к направляющей) или керамические покрытия тарелки. Для снижения насосных потерь используют системы переменной длины впускного коллектора, которые изменяют резонансную частоту потока воздуха, повышая наполнение на 5–10%.
Как устроен впускной клапан и из каких элементов он состоит
Ключевой элемент – седло клапана, запрессованное в головку блока цилиндров. Оно изготавливается из износостойких материалов, например, стеллита или спеченных порошковых сплавов, и обрабатывается с точностью до 0,01 мм для герметичного прилегания тарелки. Угол фаски седла обычно составляет 45° (реже 30° для высокооборотных двигателей), что влияет на скорость наполнения цилиндра. Для улучшения теплоотвода в некоторых конструкциях применяют натриевое охлаждение – полость в стержне заполняется натрием, который при нагреве плавится и переносит тепло к направляющей втулке.
Дополнительные элементы включают маслосъемные колпачки из фторкаучука или силикона, предотвращающие попадание масла в камеру сгорания, и клапанные пружины с прогрессивной характеристикой. Пружины изготавливаются из проволоки диаметром 3–5 мм с покрытием из цинка или кадмия для защиты от коррозии. В современных двигателях часто используют двойные пружины с разным направлением навивки, чтобы исключить резонанс на высоких оборотах. Для снижения шума и износа в механизм могут интегрироваться гидрокомпенсаторы, автоматически регулирующие тепловой зазор.

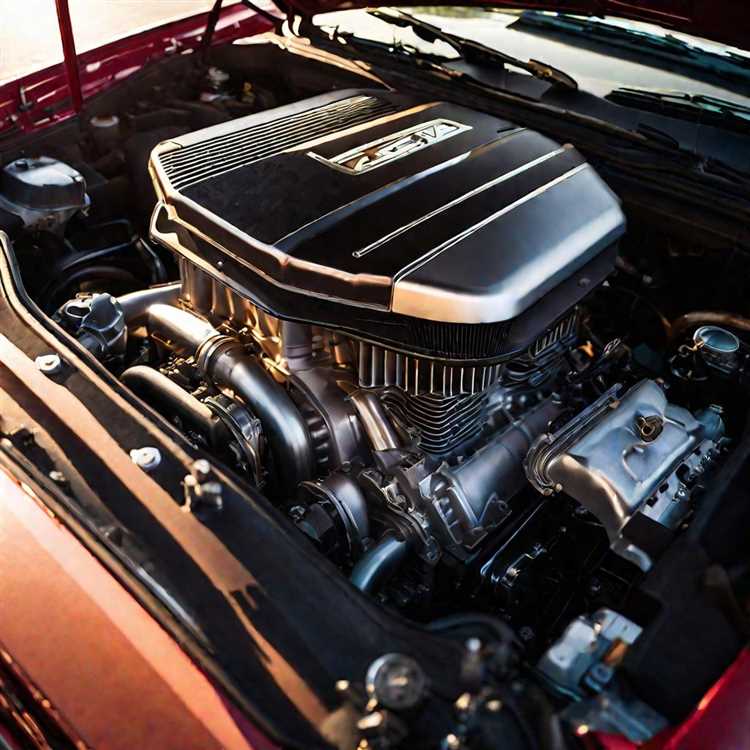

Почему важна синхронизация открытия и закрытия впускного клапана
Синхронизация впускного клапана с фазами работы двигателя напрямую влияет на наполнение цилиндров топливно-воздушной смесью и, как следствие, на мощность, экономичность и экологические показатели. Оптимальный момент открытия – за 5–30° до верхней мёртвой точки (ВМТ) на такте впуска – обеспечивает инерционный подсос смеси, увеличивая коэффициент наполнения до 85–95%. Задержка закрытия на 40–80° после нижней мёртвой точки (НМТ) позволяет использовать динамический наддув: при оборотах свыше 3000 об/мин поток смеси продолжает поступать в цилиндр даже при движении поршня вверх, повышая крутящий момент на 10–15%. Нарушение синхронизации на 2–3° снижает эффективность на 3–5%, а при отклонении в 10° – до 20%, что приводит к детонации, перегреву и росту расхода топлива на 8–12%.
Ключевые рекомендации: для атмосферных двигателей используйте распредвалы с фазой впуска 230–260°, для турбированных – 250–290°; настройте систему изменения фаз газораспределения (VVT) с точностью до 1°, особенно в диапазоне 1500–4500 об/мин; при тюнинге учитывайте, что увеличение фазы свыше 300° снижает тягу на низких оборотах, а уменьшение ниже 220° – на высоких. Регулярно проверяйте зазоры клапанов: превышение номинала на 0,1 мм смещает момент открытия на 5–7°, что эквивалентно потере 4–6% мощности. Для двигателей с непосредственным впрыском синхронизируйте открытие клапана с моментом впрыска топлива – задержка на 1 мс при 6000 об/мин приводит к неполному сгоранию и росту выбросов CO на 15–20%.
Какие материалы используются для изготовления впускных клапанов и их свойства
Впускные клапаны изготавливают из сплавов, сочетающих жаростойкость, износостойкость и механическую прочность. Основные материалы – легированные стали и титановые сплавы, реже – никелевые композиции для экстремальных условий.
Наиболее распространены хромокремнистые стали типа 40Х9С2 и 40Х10С2М. Они содержат 8–10% хрома для коррозионной стойкости и 2–3% кремния, повышающего жаростойкость до 600–700°C. Молибден (0,5–1%) улучшает жаропрочность, предотвращая отпускную хрупкость. Предел прочности – 900–1100 МПа, твердость после термообработки – 30–40 HRC. Применяются в серийных бензиновых и дизельных двигателях с рабочими температурами до 650°C.
Для высокофорсированных двигателей используют аустенитные стали 55Х20Г9АН4 и ЭП303. Они сохраняют прочность при 800–900°C благодаря никелю (8–10%) и марганцу (8–10%), образующим стабильную γ-фазу. Предел текучести – 500–600 МПа при 700°C, коэффициент линейного расширения – 18×10-6 1/°C. Недостаток – низкая теплопроводность (12–15 Вт/м·К), требующая усиленного охлаждения головки блока.
Первым сигналом о проблемах с впускным клапаном становится нестабильная работа двигателя на холостом ходу. Обороты начинают «плавать» в диапазоне 500–1200 об/мин, сопровождаясь вибрацией кузова. Причина – нарушение герметичности клапана из-за износа седла или деформации тарелки, что приводит к подсосу воздуха. Для проверки используйте диагностический сканер: коды ошибок P0171 (бедная смесь) или P0300–P0308 (пропуски зажигания) подтвердят подозрения.
Снижение мощности двигателя на 15–20% при резком разгоне – второй характерный признак. Особенно заметно при обгонах или движении с грузом. Неисправный клапан не обеспечивает нужный объем воздуха, что нарушает стехиометрию смеси. Проверьте компрессию в цилиндрах: разница более 10% между показаниями указывает на проблему с клапаном. Для точной диагностики снимите впускной коллектор и осмотрите клапан на наличие нагара или механических повреждений.
Повышенный расход масла (более 0,5 л на 1000 км) и сизый дым из выхлопной трубы свидетельствуют о залегании маслосъемных колпачков или износе направляющих втулок клапана. Масло проникает в камеру сгорания через зазор между штоком и втулкой, сгорает и образует нагар на тарелке клапана. Для проверки снимите свечи зажигания: черный маслянистый налет на электродах подтвердит диагноз. Замерьте зазор между штоком и втулкой – превышение 0,15 мм требует замены деталей.
Стук в районе головки блока цилиндров на холодном двигателе, исчезающий после прогрева, указывает на увеличенный тепловой зазор клапана. Норма для большинства бензиновых двигателей – 0,15–0,30 мм. Превышение приводит к неполному закрытию клапана и падению компрессии. Для проверки используйте щуп: если зазор больше допустимого, отрегулируйте клапан или замените изношенные детали. Игнорирование проблемы ведет к прогару тарелки клапана и повреждению седла.
Нетипичные звуки при работе двигателя – металлический звон или цокот – могут сигнализировать о трещине в тарелке клапана или его обрыве. Частота звука совпадает с оборотами распредвала. Для проверки демонтируйте клапанную крышку и осмотрите клапаны: трещины видны невооруженным глазом, а обрыв определяется по отсутствию хода клапана при ручном проворачивании коленвала. В таких случаях требуется немедленная замена клапана и проверка поршня на наличие повреждений от контакта с обломками.
Какие методы регулировки зазора впускного клапана применяются на практике
Наиболее распространённый метод – регулировка с помощью щупов. Для этого двигатель прогревают до рабочей температуры (обычно 80–90°C), затем вставляют щуп нужной толщины между кулачком распредвала и толкателем клапана. Зазор корректируют вращением регулировочного винта или заменой шайб (в зависимости от конструкции). Например, для двигателей ВАЗ классики оптимальный зазор впускного клапана составляет 0,15 мм на холодную, для современных моторов с гидрокомпенсаторами (например, Toyota 1ZZ-FE) регулировка не требуется. Важно: при использовании щупов учитывать тепловое расширение деталей – зазор на горячем двигателе всегда меньше, чем на холодном.
Метод с применением микрометра и индикатора часового типа обеспечивает высокую точность, особенно в высокооборотных двигателях (например, Honda B-series, где допуск ±0,02 мм). Индикатор устанавливают на толкатель, а микрометром измеряют фактический зазор при проворачивании коленвала. Этот способ исключает погрешности, связанные с износом щупов, и позволяет выявить неравномерность зазоров по цилиндрам. Для двигателей с верхним расположением распредвала (DOHC) часто применяют регулировочные стаканы – их подбирают по толщине с шагом 0,05 мм, что упрощает процесс без потери точности.
