Форд фокус 2 датчик коленвала где находится

Датчик положения коленчатого вала (ДПКВ) на Ford Focus 2 (2004–2011 гг.) расположен в труднодоступном месте – с правой стороны двигателя, ближе к маховику. Его задача – синхронизировать работу системы зажигания и впрыска топлива, передавая данные о положении и оборотах коленвала в ЭБУ. Выход из строя этого элемента приводит к невозможности запуска двигателя или его нестабильной работе на холостых оборотах.

На моторах 1.6 л (Sigma) и 1.8/2.0 л (Duratec) датчик крепится к картеру сцепления, за стартером. Чтобы добраться до него, потребуется снять правое переднее колесо, подкрылок и, в некоторых случаях, демонтировать стартер. На двигателях 1.4 л (Duratec) доступ проще: датчик находится выше, рядом с шкивом коленвала, но всё равно требует частичного снятия защиты двигателя.

Признаки неисправности ДПКВ: ошибки P0335/P0336 в бортовом компьютере, пропуски зажигания, резкие провалы при разгоне. Для проверки используйте мультиметр: сопротивление исправного датчика должно составлять 500–700 Ом. Замена не требует специальных инструментов, но важно соблюдать момент затяжки 8–10 Н·м и правильно выставить зазор между датчиком и зубчатым венцом маховика (0,5–1,5 мм).

Оригинальный артикул датчика для большинства модификаций – Ford 1 478 827, но подходят аналоги от ERA, Febi, Vemo. При установке нового элемента очистите посадочное место от грязи и масла – это предотвратит ложные срабатывания. Если после замены двигатель не заводится, проверьте целостность проводки и разъёма: окисление контактов – частая причина повторных неисправностей.

Как определить местоположение датчика коленвала под капотом

На Форд Фокус 2 датчик положения коленчатого вала (ДПКВ) расположен в труднодоступной зоне, но его поиск можно упростить, если знать ключевые ориентиры. Начните с правой стороны двигателя (со стороны пассажира), где находится масляный фильтр. Датчик установлен ниже него, ближе к блоку цилиндров, в районе шкива коленвала. На моторах 1.6 и 1.8/2.0 он крепится одним болтом и имеет характерный разъём с проводами, уходящими вниз.

Для точного определения используйте следующие признаки:

• Датчик находится на металлическом приливе блока цилиндров, напротив зубчатого венца маховика.
• Его корпус чёрного цвета, цилиндрической формы, диаметром около 20 мм.
• Проводка от датчика идёт к жгуту, закреплённому на крышке ГРМ.
• На моторах с цепным приводом (1.8/2.0) он смещён ближе к передней части двигателя.

Если визуальный осмотр не даёт результатов, воспользуйтесь схемой электропроводки. ДПКВ подключён к ЭБУ через контактный разъём с тремя проводами: два сигнальных (обычно жёлтый и зелёный) и один «масса» (чёрный). Проследите проводку от блока управления до места её входа в датчик – это укажет точное расположение.

На автомобилях с автоматической коробкой передач доступ к датчику может быть осложнён из-за дополнительных элементов трансмиссии. В таких случаях рекомендуется снять правое переднее колесо и подкрылок, чтобы получить доступ снизу. Датчик будет виден сразу за шкивом коленвала, закреплённым на одной линии с масляным фильтром.

При демонтаже старого датчика обратите внимание на его положение относительно зубчатого венца. Зазор между датчиком и венцом должен составлять 0,5–1,5 мм. Если датчик установлен слишком далеко или близко, это может вызвать ошибки в работе двигателя. Для проверки используйте щуп или пластиковую прокладку соответствующей толщины.

На Форд Фокус 2 с двигателем 1.4 датчик коленвала расположен аналогично, но его поиск может быть затруднён из-за более плотной компоновки моторного отсека. В этом случае удобнее работать снизу, предварительно сняв защиту картера. Датчик будет находиться в том же месте – на блоке цилиндров, напротив маховика, но доступ к нему потребует использования удлинённой головки на 10 мм.

Какие признаки указывают на необходимость проверки датчика коленвала

Первый и самый очевидный симптом – нестабильная работа двигателя на холостых оборотах. На Форд Фокус 2 с моторами 1.6 и 2.0 литра обороты могут самопроизвольно падать до 500–600 об/мин или, наоборот, подскакивать до 1500 об/мин без видимых причин. При этом ЭБУ фиксирует ошибку P0335 или P0336, связанную с отсутствием сигнала от датчика положения коленчатого вала. Если сканер показывает пропуски зажигания в цилиндрах, особенно под нагрузкой, это также может указывать на сбои в работе датчика.

Двигатель глохнет при попытке тронуться или во время движения, особенно после прогрева. На Форд Фокус 2 с автоматической коробкой передач это проявляется резкими толчками при переключении передач, как будто автомобиль «клюёт носом». Причина – потеря синхронизации между сигналами датчика коленвала и распредвала, что приводит к временному отключению подачи топлива или искры. Если проблема возникает только на горячем двигателе, проверьте сопротивление датчика мультиметром: при 20°C оно должно быть в пределах 500–700 Ом, а при 100°C – 1000–1300 Ом.

Заметное снижение мощности и увеличение расхода топлива – ещё один признак. На Форд Фокус 2 с двигателем 1.8 или 2.0 литра при неисправном датчике коленвала ЭБУ переходит в аварийный режим, ограничивая обороты до 3000–3500 об/мин. При этом расход бензина может вырасти на 15–20%, а динамика разгона ухудшится. Если при резком нажатии на педаль газа двигатель «задумывается» на 1–2 секунды перед набором оборотов, это явный сигнал для диагностики.

Трудности с запуском двигателя, особенно в холодную погоду. На Форд Фокус 2 с мотором 1.4 или 1.6 литра стартер может крутить дольше обычного, а двигатель схватывает только после нескольких попыток. В некоторых случаях мотор запускается, но сразу глохнет. Это происходит из-за того, что ЭБУ не получает корректный сигнал о положении коленвала и не может правильно рассчитать момент впрыска топлива и зажигания. Проверьте зазор между датчиком и задающим диском: он должен быть 0,5–1,5 мм.

Появление металлического стука или вибрации в районе шкива коленвала. На Форд Фокус 2 с пробегом более 100 000 км задающий диск (реперный) может изнашиваться или смещаться, что приводит к искажению сигнала датчика. В этом случае даже исправный датчик будет выдавать некорректные данные. Осмотрите диск на наличие сколов, трещин или деформации зубьев – при их обнаружении требуется замена детали.

Если на приборной панели загорается индикатор «Check Engine» без видимых причин, а диагностика показывает ошибки P0335, P0336, P0337 или P0338, проверьте датчик коленвала в первую очередь. На Форд Фокус 2 он расположен в районе маховика, за стартером, и доступ к нему затруднён. Для точной диагностики используйте осциллограф: сигнал должен быть чистым, без провалов и шумов. При отсутствии оборудования замените датчик на заведомо исправный – это самый быстрый способ подтвердить неисправность.

Инструменты, необходимые для доступа к датчику коленвала

Для демонтажа датчика коленвала на Форд Фокус 2 потребуется набор торцевых головок с удлинителем. Основной размер – 10 мм, так как болты крепления датчика и защитных кожухов имеют именно эту резьбу. Удлинитель длиной 10–15 см позволит обойти мешающие элементы подкапотного пространства, особенно на двигателях 1.6 и 2.0 литра, где доступ ограничен.

Обязателен динамометрический ключ с диапазоном 5–20 Н·м. Момент затяжки болта датчика составляет 8 Н·м, а перетяжка может привести к повреждению резьбы в алюминиевом блоке цилиндров. Если ключа нет, используйте обычный трещоточный, но контролируйте усилие вручную – болт должен сидеть плотно, но без излишнего нажима.

Плоская отвёртка с шириной жала 5–7 мм пригодится для отсоединения электрического разъёма датчика. Контакты фиксируются пластиковым замком, который легко ломается при грубом воздействии. Поддевайте фиксатор аккуратно, двигая отвёртку параллельно разъёму, чтобы не повредить провода.

Для очистки посадочного места датчика и прилегающих поверхностей используйте безворсовую салфетку и очиститель карбюратора или тормозную жидкость. Масляные отложения и грязь на магнитной части датчика искажают сигнал, что приводит к ошибкам P0335 или P0336. Избегайте металлических щёток – они могут оставить царапины на полированной поверхности коленвала.

На моделях с двигателем 1.8 TDCi дополнительно понадобится ключ TORX T30 для снятия нижнего защитного кожуха ремня ГРМ. Без этого доступа к датчику не получить, так как он расположен за шкивом коленвала. На бензиновых версиях кожух крепится на защёлках, но иногда требуется шестигранник на 5 мм для откручивания дополнительных винтов.

Мультиметр с диапазоном измерения сопротивления до 200 Ом поможет проверить исправность датчика перед установкой. Сопротивление обмотки рабочего датчика должно быть в пределах 200–1000 Ом. Если показания выходят за эти рамки, датчик неисправен, даже если внешне выглядит целым.

Пошаговая инструкция по снятию защиты двигателя для поиска датчика

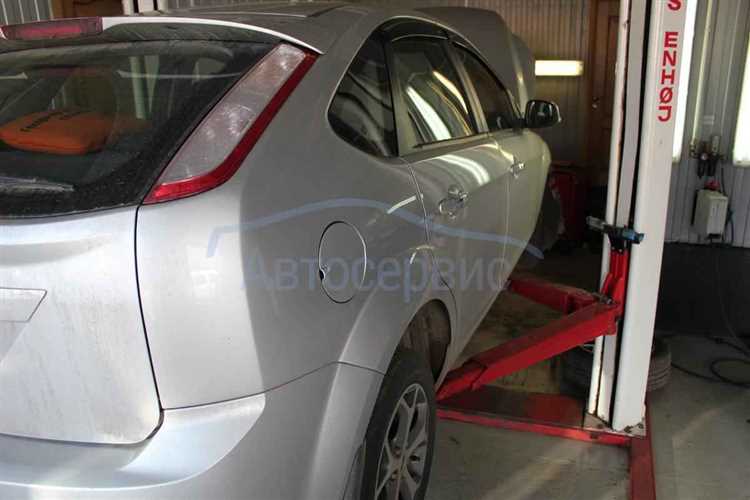

Поднимите автомобиль на подъемнике или установите на надежные опоры, предварительно зафиксировав колеса противооткатными упорами. На Форд Фокус 2 защита двигателя крепится на 7 болтах: 4 спереди (под бампером) и 3 сзади (ближе к коробке передач). Используйте головку на 10 мм с удлинителем – стандартные ключи не обеспечат достаточного доступа к задним креплениям. Открутите болты против часовой стрелки, начиная с передних, чтобы избежать перекоса защиты. Если болты закисли, нанесите проникающую смазку (например, WD-40) за 10–15 минут до работы.

После снятия болтов аккуратно опустите защиту, удерживая ее за края – на внутренней стороне могут оставаться грязь и масляные отложения. Проверьте состояние резиновых втулок на крепежных отверстиях: при износе замените их, чтобы исключить вибрацию. Датчик коленвала на Форд Фокус 2 расположен с правой стороны двигателя (по ходу движения), за шкивом коленвала – для доступа к нему потребуется снять правое переднее колесо и подкрылок. После демонтажа защиты очистите рабочую зону от грязи, чтобы избежать попадания мусора в моторный отсек.

Как отличить датчик коленвала от других датчиков на Форд Фокус 2

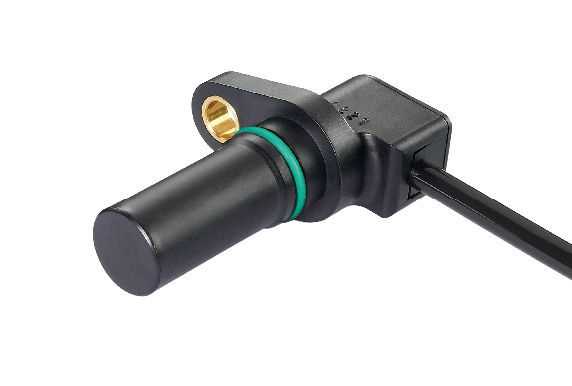

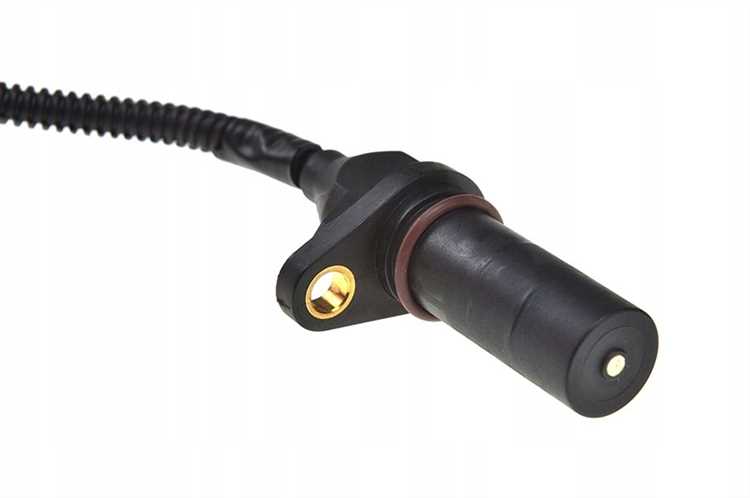

Датчик положения коленвала (ДПКВ) на Форд Фокус 2 расположен в нижней части двигателя, рядом с маховиком или шкивом коленвала. Его корпус выполнен из черного пластика с металлическим крепежным элементом и имеет характерную форму: удлиненный цилиндр с разъемом на конце. В отличие от датчика распредвала (ДПРВ), который также может быть пластиковым, но крепится ближе к головке блока цилиндров, ДПКВ всегда находится в непосредственной близости к коленвалу – на блоке цилиндров или картере сцепления.

Для проверки без демонтажа используйте мультиметр: сопротивление исправного ДПКВ должно составлять 200–1000 Ом (зависит от температуры). Другие датчики, например, кислородный или датчик детонации, имеют иные параметры – от 0 до 20 Ом или вовсе не проверяются сопротивлением. Если при прокрутке стартером на осциллографе видна синусоида с частотой, пропорциональной оборотам двигателя, перед вами именно ДПКВ.

Типичные ошибки при поиске датчика коленвала и как их избежать

Первая ошибка – игнорирование точного расположения датчика для конкретной модификации двигателя. На Форд Фокус 2 с моторами 1.6 и 1.8 датчик коленвала находится в нижней части блока цилиндров, ближе к маховику, но на 2.0-литровых версиях он смещён к передней части двигателя, за шкивом коленвала. Путаница возникает из-за схожих по форме датчиков распредвала, расположенных в верхней части ГБЦ. Перед поиском сверьтесь с технической документацией или VIN-кодом автомобиля, чтобы определить тип двигателя и точное место установки.

Вторая распространённая проблема – попытка демонтажа датчика без предварительной очистки зоны вокруг него. Грязь, масло и продукты износа скапливаются в посадочном гнезде, что приводит к повреждению разъёма или резьбы при выкручивании. Используйте очиститель тормозов или карбюратора, чтобы удалить загрязнения, и только после этого приступайте к снятию. На Форд Фокус 2 датчик крепится болтом на 10, который часто закисает – смажьте его проникающей жидкостью за 10–15 минут до работы.

Третья ошибка – неверная диагностика неисправности. Симптомы выхода из строя датчика коленвала (пропуски зажигания, затруднённый запуск, ошибки P0335 или P0336) часто путают с проблемами топливной системы или катушек зажигания. Перед заменой проверьте сопротивление датчика мультиметром: для исправного индуктивного датчика оно должно составлять 200–1000 Ом. Также осмотрите проводку на предмет обрывов или окисления контактов – на Форд Фокус 2 провода часто перетираются о кронштейн компрессора кондиционера.

Наконец, многие забывают о необходимости сброса ошибок после замены датчика. Даже если новый датчик установлен правильно, ЭБУ может продолжать выдавать коды неисправностей, пока не будет выполнен сброс через диагностический сканер или отключением минусовой клеммы аккумулятора на 10–15 минут. Без этого двигатель может работать нестабильно, а адаптация системы займёт больше времени.

Замена датчика коленвала: основные этапы и нюансы

На Форд Фокус 2 датчик положения коленвала (ДПКВ) расположен за шкивом коленвала, в нижней части двигателя, ближе к коробке передач. Для доступа к нему потребуется снять правое переднее колесо, подкрылок и защитный кожух ремня ГРМ. Работайте на холодном двигателе, предварительно отключив аккумулятор. Используйте головку на 10 мм для откручивания крепежного болта датчика – он зафиксирован одним болтом и расположен в труднодоступном месте, поэтому удобнее применять удлинитель с трещоткой. Перед демонтажем отсоедините электрический разъем, аккуратно поддев фиксатор отверткой.

Основные этапы замены:

• Слейте часть антифриза (около 1 литра), если мешает расширительный бачок – он крепится на двух болтах и легко снимается.
• Отведите в сторону шланги системы охлаждения, зафиксировав их проволокой или пластиковыми стяжками.
• Проверьте состояние нового датчика: на корпусе не должно быть сколов, а уплотнительное кольцо – целым. Смажьте его тонким слоем моторного масла перед установкой.
• Затяните болт с моментом 8–10 Н·м – перетяжка может повредить корпус датчика.
• После установки подключите аккумулятор и выполните сброс ошибок с помощью диагностического сканера (например, ELM327). Если ошибка P0335 не исчезает, проверьте зазор между датчиком и задающим диском – он должен составлять 0,5–1,5 мм.

При установке нового датчика избегайте попадания грязи в посадочное место – это может исказить сигнал. Если двигатель не запускается после замены, убедитесь в правильности подключения разъема и отсутствии повреждений проводки.

Какие симптомы говорят о неисправности датчика коленвала

Первый и самый очевидный признак – нестабильная работа двигателя на холостом ходу. Обороты начинают «плавать» в диапазоне 500–1500 об/мин, мотор подергивается или глохнет без видимых причин. На Форд Фокус 2 с двигателями 1.6 и 2.0 это часто сопровождается ошибками P0335 или P0336 в бортовом компьютере, которые прямо указывают на проблемы с датчиком положения коленвала (ДПКВ).

Второй симптом – затрудненный запуск двигателя или его полный отказ заводиться. Стартер крутит, но воспламенения не происходит, так как ЭБУ не получает сигнал о положении коленвала и не дает команду на подачу топлива или искры. Особенно заметно при холодном пуске, когда система требует точных данных для корректной работы. Если машина заводится только после нескольких попыток или с «подгазовкой», проверка ДПКВ должна быть в приоритете.

• Провалы мощности при разгоне – двигатель «тупит», не развивает обороты, а при резком нажатии на педаль газа может заглохнуть. На Форд Фокус 2 это проявляется на скоростях выше 3000 об/мин, когда ЭБУ переходит в режим аварийной работы из-за отсутствия данных от датчика.
• Повышенный расход топлива – до 15–20% от нормы. Блок управления, не получая корректный сигнал, переходит на обогащенную смесь, чтобы компенсировать возможные ошибки в синхронизации зажигания.
• Появление детонации в цилиндрах – слышны металлические стуки, особенно под нагрузкой. Это происходит из-за неправильного момента зажигания, вызванного сбоями в работе ДПКВ.

Еще один характерный признак – периодическое отключение тахометра во время движения. Стрелка прибора падает на ноль или начинает хаотично дергаться, хотя двигатель продолжает работать. На Форд Фокус 2 это связано с тем, что тахометр получает данные о оборотах именно от ДПКВ, и при его неисправности сигнал пропадает.

На автомобилях с автоматической коробкой передач неисправный датчик может вызывать рывки при переключении передач или задержки в реакции на педаль газа. ЭБУ, не получая точных данных о положении коленвала, не может синхронизировать работу двигателя и трансмиссии, что приводит к сбоям в алгоритме переключения. В таких случаях диагностика должна включать проверку не только самого датчика, но и его проводки, разъема и задающего диска на коленвале.

Если на приборной панели загорается индикатор «Check Engine», а сканер показывает ошибки, связанные с синхронизацией (например, P0339 – прерывистый сигнал ДПКВ), это прямое указание на необходимость проверки датчика. На Форд Фокус 2 ДПКВ расположен в труднодоступном месте – за шкивом коленвала, поэтому перед заменой стоит убедиться в его неисправности, проверив сопротивление мультиметром (норма – 200–1000 Ом) и отсутствие повреждений на проводах.

Где купить оригинальный датчик коленвала для Форд Фокус 2

Оригинальный датчик коленвала для Ford Focus 2 (артикул 1493817 или 1493817-18C204-AA) можно приобрести у официальных дилеров Ford. В России это сети «Ford Sollers» и авторизованные сервисные центры. Преимущество покупки у дилера – гарантия подлинности детали и возможность проверки по VIN-коду автомобиля. Цена оригинала варьируется от 4 500 до 6 000 рублей в зависимости от региона и наличия скидок. Заказ через официальный сайт Ford часто сопровождается доставкой в выбранный сервисный центр.

Альтернативные варианты – специализированные интернет-магазины автозапчастей, такие как Exist.ru, Autodoc.ru или PartReview.ru. На этих платформах оригинальные датчики встречаются реже, но можно найти аналоги от проверенных производителей: Motorcraft (артикул C9AZ-12A297-A), Valeo (артикул 254301) или Febi Bilstein (артикул 27401). При выборе обращайте внимание на совместимость с двигателем: для 1.6L Duratec (115 л.с.) и 1.8L/2.0L Duratec подходят разные модификации датчика. Цены в онлайн-магазинах начинаются от 2 800 рублей, но риск подделки выше – требуйте сертификаты соответствия.

Для экономии без потери качества рассмотрите покупку на разборках или у частных продавцов на Avito или Auto.ru. Оригинальные датчики коленвала часто снимают с автомобилей после ДТП или при замене двигателя. Перед покупкой проверьте работоспособность детали мультиметром (сопротивление обмотки должно быть в пределах 500–700 Ом) и осмотрите корпус на отсутствие трещин. Средняя цена б/у оригинала – 1 500–2 500 рублей. Избегайте предложений дешевле 1 000 рублей – это почти всегда подделки или неисправные детали.
