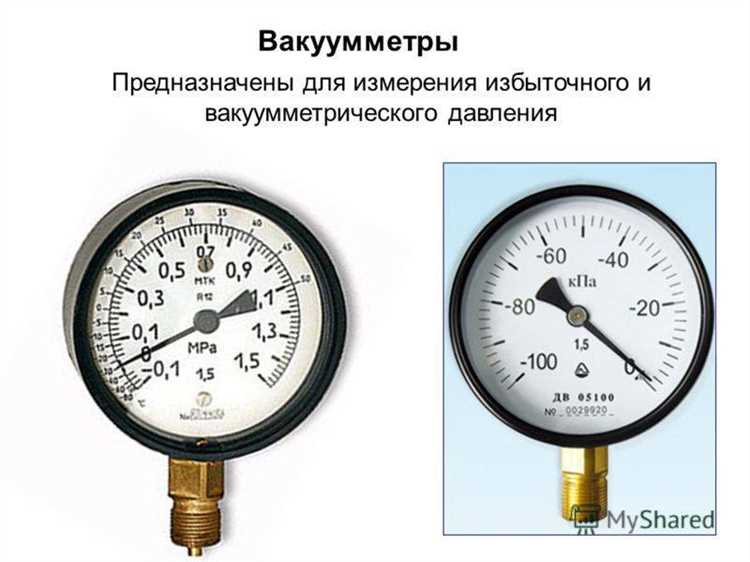

Где проверить манометр для измерения давления

Точность манометра – критически важный параметр в промышленности, энергетике, медицине и бытовых системах. Погрешность даже в 0,5% может привести к авариям, браку продукции или некорректной диагностике. Стандартные манометры теряют точность из-за вибраций, перепадов температур, механического износа или неправильной эксплуатации. Проверка должна проводиться не реже одного раза в год для рабочих приборов и каждые 6 месяцев – для эталонных.

Основные методы поверки манометров включают сравнение с эталонным прибором, использование грузопоршневых манометров и калибровку в аккредитованных лабораториях. Для бытовых и промышленных манометров с классом точности 1,0–2,5% достаточно сравнения с образцовым манометром класса 0,4 или выше. Эталонные приборы должны иметь действующее свидетельство о поверке, выданное Росстандартом или другим уполномоченным органом.

Грузопоршневые манометры обеспечивают наивысшую точность (погрешность до 0,015%) и используются для поверки эталонных приборов. Они работают по принципу уравновешивания давления гирями известной массы. Такие устройства применяют в метрологических центрах, например, в ФГУП «ВНИИМ им. Д.И. Менделеева» или региональных ЦСМ. Стоимость поверки грузопоршневым методом начинается от 5 000 рублей за прибор.

Для оперативной проверки на месте эксплуатации используют портативные калибраторы давления, такие как Fluke 718 или Druck DPI 610. Эти устройства генерируют эталонное давление и сравнивают показания с поверяемым манометром. Погрешность таких калибраторов составляет 0,025–0,1%, что достаточно для большинства промышленных задач. Перед использованием калибратор должен быть поверен в аккредитованной лаборатории.

Аккредитованные метрологические центры в России проводят поверку манометров по ГОСТ 8.243-2002 и ГОСТ Р 8.882-2015. Список организаций можно найти на сайте Росстандарта. Стоимость поверки зависит от класса точности прибора: от 1 500 рублей для манометров класса 2,5 до 15 000 рублей для эталонных приборов класса 0,15. Срок выполнения – 3–10 рабочих дней.

Самостоятельная проверка манометра возможна только для предварительной оценки. Для этого используют гидравлический пресс или баллон с редуктором, создающий стабильное давление. Погрешность определяют по формуле: (P_изм – P_эт) / P_эт × 100%, где P_изм – показания поверяемого манометра, P_эт – эталонное давление. Если результат превышает допустимую погрешность, прибор подлежит ремонту или замене.

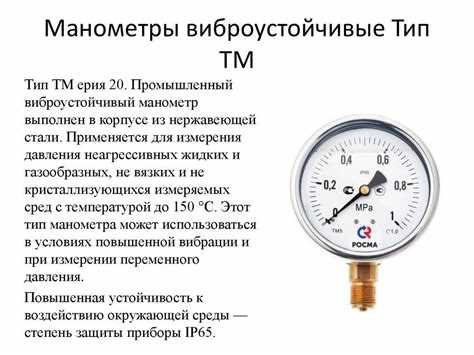

Какие типы манометров требуют регулярной поверки и почему

Манометры, используемые в промышленности, медицине и научных исследованиях, делятся на категории по точности и области применения. Регулярной поверке подлежат приборы, где погрешность измерений критична для безопасности, технологических процессов или финансовых расчетов. Основные типы:

• Образцовые манометры (класс точности 0,15–0,4) – эталонные устройства для калибровки других приборов. Их погрешность не должна превышать 0,15–0,4% от диапазона измерений. Поверка проводится каждые 12 месяцев, так как даже незначительный дрейф показаний приводит к накоплению ошибок в поверочной цепочке.
• Технические манометры (класс 1,0–2,5) – применяются в системах отопления, водоснабжения, компрессорных станциях. Поверяются раз в 2 года, поскольку вибрации, перепады температур и механический износ снижают точность. Например, в пневматических системах погрешность в 2% может вызвать срабатывание предохранительных клапанов раньше срока.
• Кислородные манометры – обязательны к поверке раз в год из-за высокого риска взрыва при контакте с маслами или загрязнениями. Даже микроскопические отклонения в показаниях могут привести к превышению допустимого давления в медицинских баллонах или промышленных установках.
• Дифференциальные манометры – измеряют разницу давлений в фильтрах, теплообменниках, системах вентиляции. Поверка требуется каждые 12–18 месяцев, так как засорение импульсных трубок или деформация мембраны искажают результаты. В энергетике ошибка в 5% увеличивает расход топлива на 3–7%.

Манометры с электрическим выходом (например, тензорезистивные или емкостные) поверяются чаще – раз в 6–12 месяцев. Причины: дрейф нуля из-за температурных колебаний, старение электронных компонентов, влияние электромагнитных помех. В нефтегазовой отрасли такие приборы контролируют давление в скважинах, где погрешность в 0,5% приводит к недополучению 1–2% добычи.

Судовые и авиационные манометры подлежат поверке перед каждым рейсом или раз в 3–6 месяцев. Вибрации, агрессивные среды (соль, топливо) и перепады давления ускоряют износ. Например, в гидравлических системах самолетов отклонение в 1% увеличивает риск отказа тормозов на 15–20%.

Манометры для высокоточных лабораторных измерений (класс 0,05–0,1) поверяются каждые 6 месяцев. Их используют в метрологических центрах, фармацевтике, производстве полупроводников. Даже минимальный дрейф (0,01% в год) критичен для процессов, где допустимая погрешность не превышает 0,05%. Например, при производстве микрочипов отклонение давления на 0,1% снижает выход годных изделий на 5–8%.

Приборы, работающие в экстремальных условиях (высокие температуры, агрессивные среды), требуют внеплановой поверки после каждого технологического цикла. К ним относятся манометры для:

• Химических реакторов (температура до +300°C, кислоты, щелочи) – поверка раз в 3–6 месяцев.
• Криогенных систем (температура до -196°C) – раз в 6 месяцев из-за изменения свойств материалов.
• Ядерных установок – раз в 3 месяца, так как радиация ускоряет деградацию упругих элементов.

Манометры с механическим приводом (пружинные, мембранные) поверяются реже – раз в 2–3 года, если не подвергаются ударным нагрузкам. Однако в условиях вибрации (например, на насосах или компрессорах) срок сокращается до 12 месяцев. Причина: усталость металла пружины или мембраны, приводящая к нелинейности шкалы. В системах сжатого воздуха это увеличивает энергопотребление на 4–6%.

Цифровые манометры с самодиагностикой (например, с функцией автокалибровки) также требуют периодической поверки. Производители часто заявляют о стабильности показаний в течение 5 лет, но на практике дрейф возникает через 12–18 месяцев. Причины: разрядка батареи, программные сбои, загрязнение сенсоров. В пищевой промышленности такие приборы контролируют давление в автоклавах, где ошибка в 0,3% приводит к браку продукции.

Отсутствие поверки манометров влечет юридические и финансовые риски. В России эксплуатация неповеренных приборов карается штрафом до 50 000 рублей (ст. 19.19 КоАП). В ЕС нарушение регламента MID (Measuring Instruments Directive) блокирует сертификацию продукции. Для минимизации рисков рекомендуется:

• Вести журнал поверок с указанием даты, результатов и ответственного лица.
• Использовать манометры с классом точности на 1–2 ступени выше требуемого (например, вместо 1,5 – 0,6).
• Проводить внеплановую поверку после аварийных ситуаций (гидроудары, превышение давления).
• Хранить эталонные приборы в термостатированных помещениях с влажностью не выше 60%.

Где найти аккредитованные лаборатории для поверки манометров в вашем регионе

Аккредитованные лаборатории для поверки манометров можно найти через официальные реестры Росаккредитации (fsa.gov.ru) или Росстандарта (gost.ru). В разделе «Реестр аккредитованных лиц» укажите фильтр по коду ОКПД2 26.51.41.110 (манометры) или 71.20.21 (услуги по поверке). На сайте также доступны контакты региональных центров стандартизации, метрологии и испытаний (ЦСМ), например, ФБУ «Ростест-Москва» (Москва), ФБУ «Тест-С.-Петербург» (Санкт-Петербург) или ФБУ «Нижегородский ЦСМ». Многие лаборатории публикуют графики приёма и стоимость услуг на своих сайтах – проверяйте актуальность данных не реже раза в квартал.

Для оперативного поиска используйте базы данных производителей манометров: WIKA (wika.ru), Ashcroft (ashcroft.com) или НПО «ЮМАС» (yumas.ru) – они часто сотрудничают с аккредитованными лабораториями и предоставляют списки партнёров. В регионах с развитой промышленностью (Татарстан, Свердловская область, Краснодарский край) поверку проводят и частные метрологические центры, например, ООО «Метрология-Сервис» (Казань) или АО «Уралтест» (Екатеринбург). Уточняйте наличие аттестата аккредитации и область аккредитации – не все лаборатории работают с высокоточными или специализированными манометрами (например, кислородными или аммиачными).

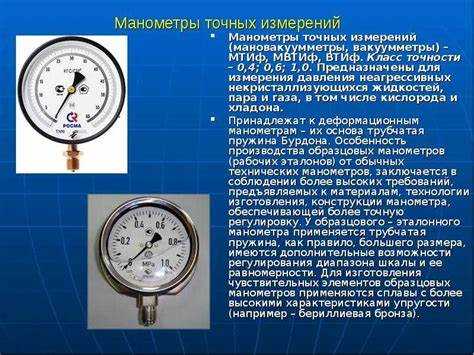

Как подготовить манометр к поверке: очистка, транспортировка и документы

Перед отправкой манометра на поверку очистите его от загрязнений, способных исказить результаты. Для механических приборов используйте безворсовую ткань, смоченную в изопропиловом спирте (концентрация не менее 70%), – он эффективно удаляет масляные и пылевые отложения без повреждения шкалы. Избегайте абразивных материалов и растворителей на основе ацетона: они разрушают лакокрасочное покрытие и могут вызвать коррозию металлических частей. Электронные манометры протирайте сухой антистатической салфеткой, особое внимание уделяя сенсорному экрану и разъемам. Если прибор эксплуатировался в агрессивных средах (кислоты, щелочи), промойте его дистиллированной водой с последующей сушкой при температуре не выше 50°C в течение 2 часов.

Транспортировка манометра требует защиты от вибраций, ударов и перепадов температуры. Упакуйте прибор в заводскую тару или коробку с пенопластовыми вкладышами толщиной не менее 30 мм. Для манометров с классом точности 0,15 и выше используйте амортизирующие материалы с плотностью 25–30 кг/м³. Зафиксируйте стрелку механических приборов с помощью транспортировочного фиксатора или обмотайте шкалу мягкой тканью, чтобы предотвратить смещение. Электронные модели перевозите в выключенном состоянии, отсоединив батареи или аккумуляторы. Температурный режим транспортировки: от +5°C до +35°C при влажности не более 80%. Избегайте размещения манометра рядом с магнитными источниками (динамики, электродвигатели) – они могут повлиять на показания.

Документальная подготовка включает три обязательных пункта:

1. Паспорт прибора с отметками о предыдущих поверках. Если паспорт утерян, запросите дубликат у производителя или оформите новый в аккредитованной лаборатории.
2. Акт о техническом состоянии манометра, составленный не ранее чем за 10 дней до поверки. В акте укажите:
   • условия эксплуатации (рабочая среда, давление, температура);
   • выявленные неисправности (например, заедание стрелки, утечка в соединениях);
   • дату последней калибровки и ее результаты.
3. Заявление на поверку по форме, утвержденной метрологической службой. В заявлении пропишите:
   • тип манометра (мембранный, трубчатый, цифровой);
   • диапазон измерений (например, 0–10 бар);
   • класс точности (0,6; 1,0; 1,5 и т.д.);
   • заводской номер и год выпуска.

Отсутствие любого из документов может стать причиной отказа в проведении поверки.

Для ускорения процесса подготовьте электронные копии документов в формате PDF (размер файла не более 5 МБ). Если манометр используется в сфере государственного регулирования обеспечения единства измерений (ГРОЕИ), приложите копию свидетельства о предыдущей поверке. При отправке прибора в лабораторию за пределами региона уточните требования к упаковке и сопроводительным документам – некоторые центры стандартизации требуют дополнительную декларацию о соответствии условиям транспортировки.

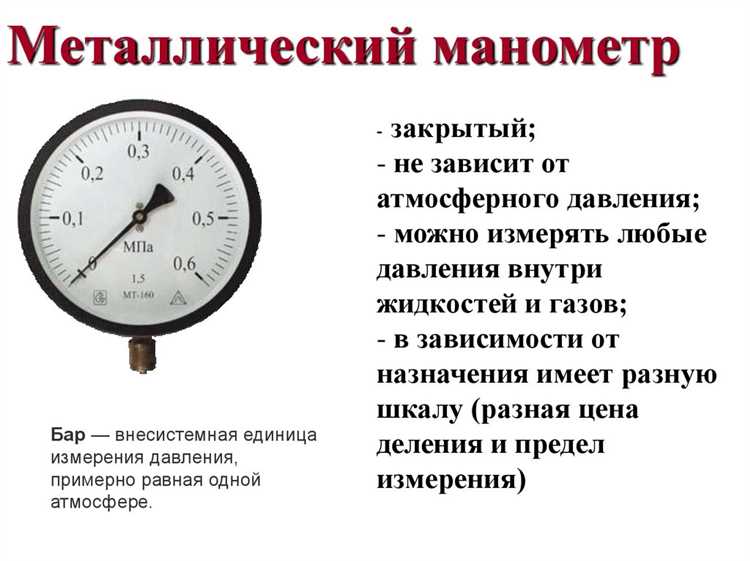

Методы проверки манометров в домашних условиях без специального оборудования

Самый доступный способ – сравнение с эталонным манометром. Возьмите два манометра с одинаковым диапазоном измерений и подключите их параллельно к источнику давления, например, автомобильному компрессору или насосу для накачки шин. Разница в показаниях более 2–3% указывает на неисправность одного из приборов. Для точности проведите измерения при 30%, 60% и 90% от максимального значения шкалы. Если эталонного манометра нет, используйте данные из технической документации оборудования, к которому подключён проверяемый прибор.

Проверка нулевой точки – простой, но эффективный метод. Отсоедините манометр от системы и убедитесь, что стрелка стоит на нуле. Если она отклоняется, прибор требует калибровки или ремонта. Для механических манометров допустимо лёгкое смещение до 0,5% от шкалы, но превышение этого значения говорит о деформации трубки Бурдона или износе механизма. Электронные манометры можно сбросить до заводских настроек, если они поддерживают эту функцию.

Используйте гидростатический метод для манометров, работающих с жидкостями. Наполните прозрачную ёмкость водой и погрузите манометр на известную глубину. Давление на глубине 1 метра составляет примерно 0,1 кгс/см² (9,81 кПа). Сравните показания с расчётным значением. Метод подходит для манометров с диапазоном до 1 кгс/см². Для больших давлений используйте более плотные жидкости, например, глицерин, но учитывайте поправку на плотность: давление = глубина × плотность × ускорение свободного падения.

Проверка герметичности поможет выявить утечки в системе манометра. Подключите прибор к источнику давления, создайте рабочее давление и отключите подачу. Если стрелка медленно опускается, возможны утечки в соединениях, трещины в трубке Бурдона или неисправность клапана. Нанесите мыльный раствор на места соединений – появление пузырьков укажет на место утечки. Для электронных манометров аналогичный эффект может вызывать разрядка батареи или неисправность датчика.

Визуальный осмотр выявляет механические повреждения. Проверьте корпус на трещины, стекло – на целостность, стрелку – на свободное перемещение без заеданий. Убедитесь, что шкала не смещена относительно корпуса. Для манометров с жидкостным заполнением (глицерин, силикон) проверьте уровень жидкости – её недостаток приводит к вибрации стрелки и преждевременному износу механизма. Если при лёгком постукивании по корпусу стрелка резко меняет положение, это указывает на люфт в передаточном механизме или ослабление креплений.

Какие ошибки чаще всего допускают при самостоятельной проверке манометров

Одна из самых распространённых ошибок – игнорирование температурных условий во время проверки. Манометры чувствительны к колебаниям температуры, особенно механические модели с трубкой Бурдона. Например, при изменении температуры на 10°C погрешность может увеличиться на 0,1–0,3% от верхнего предела измерений. Проверку следует проводить при температуре, указанной в паспорте прибора (обычно +20±5°C), иначе результаты будут недостоверными.

Неправильный выбор эталонного прибора – вторая по частоте ошибка. Многие используют для проверки манометры с классом точности 1,5 или 2,5, хотя для поверки требуется эталон с классом точности в 4 раза выше проверяемого. Например, для манометра класса 1,0 нужен эталон не хуже 0,25. Использование неподходящего эталона приводит к систематической погрешности, которая может достигать 2–3% от измеряемого значения.

Пренебрежение стабилизацией давления перед снятием показаний – критическая ошибка. При резком изменении давления в системе стрелка манометра может колебаться из-за инерционности механизма. Минимальное время стабилизации для большинства манометров – 30 секунд, для высокоточных моделей – до 2 минут. Измерения без выдержки дают разброс показаний до 0,5% от шкалы, что особенно заметно на малых диапазонах (до 10 бар).

Непроверка герметичности соединений перед началом работы приводит к утечкам давления. Даже микроскопические неплотности в фитингах или шлангах вызывают падение давления на 0,1–0,5 бар в минуту, что искажает результаты. Для проверки герметичности используют мыльный раствор или электронные течеискатели. Особое внимание уделяют резьбовым соединениям – их затягивают с моментом, указанным в документации (обычно 10–20 Н·м).

Ошибка при выборе точки проверки на шкале манометра встречается часто. Многие ограничиваются проверкой только в одной точке (например, на 50% шкалы), хотя ГОСТ 2405-88 требует проверки не менее чем в трёх точках: 25%, 50% и 75% от верхнего предела. Пропуск точек приводит к невыявленным нелинейностям характеристики прибора. Например, манометр может показывать точно в середине шкалы, но иметь погрешность до 1% на её краях.

Использование неподходящей среды для создания давления – распространённая техническая ошибка. Для проверки кислородных манометров нельзя применять маслосодержащие среды из-за риска взрыва. Манометры для агрессивных сред (кислоты, щелочи) проверяют только инертными газами (азот, аргон). Даже вода может вызвать коррозию внутренних элементов при длительном контакте. Всегда сверяйтесь с паспортом прибора: для большинства промышленных манометров допустимы воздух или инертные газы.

Неучёт влияния вибрации и механических нагрузок на показания – ошибка, характерная для полевых условий. Вибрация с частотой 10–50 Гц может вызывать колебания стрелки до ±0,5% от шкалы. Для минимизации влияния используют демпферы или проверяют прибор на вибростенде с параметрами, указанными в ТУ (обычно амплитуда 0,15 мм, частота 25 Гц). В полевых условиях манометр крепят через резиновые прокладки или гибкие шланги.

Самая опасная ошибка – игнорирование метрологических требований к процедуре проверки. Многие проводят поверку без учёта гистерезиса (разницы показаний при повышении и понижении давления), который для механических манометров может достигать 0,5–1% от шкалы. Проверку проводят сначала при плавном повышении давления до верхнего предела, затем при плавном снижении. Пропуск этого этапа приводит к неверной оценке погрешности и ложному заключению о пригодности прибора.
