Подключение магнитофона требует правильного выбора кабеля, чтобы сохранить качество звука и избежать помех. В большинстве случаев используются аналоговые интерфейсы, поэтому ключевыми параметрами становятся тип разъемов, экранирование и сечение проводников.
Для подключения к линейному входу аудиосистемы (например, усилителя или активных колонок) подойдет экранированный кабель с разъемами RCA (тюльпаны). Оптимальное сечение проводников – 0,22–0,5 мм², что обеспечивает минимальные потери сигнала на длинных участках (до 5 метров). Если магнитофон имеет выход на наушники (mini-jack 3,5 мм), потребуется переходник на RCA или кабель с соответствующими разъемами.
При работе с профессиональным оборудованием (например, студийными микшерами) часто применяют симметричные кабели XLR. Они устойчивы к наводкам и подходят для длинных линий (свыше 10 метров). Для подключения к компьютеру через линейный вход используйте кабель 3,5 мм jack – 2xRCA, но избегайте дешевых вариантов без экранирования – они создают фон и искажения.
Если магнитофон поддерживает цифровой выход (например, S/PDIF), понадобится оптический кабель Toslink или коаксиальный кабель с разъемом RCA (75 Ом). Цифровое подключение исключает аналоговые помехи, но требует совместимости с принимающим устройством. Для старых моделей с DIN-разъемами используйте специализированные переходники или кабели с соответствующими коннекторами.
При выборе кабеля обращайте внимание на материал проводников: бескислородная медь предпочтительнее алюминия, так как лучше передает высокие частоты. Экранирование должно быть сплошным или плетеным (не менее 80% покрытия). Избегайте кабелей с тонкой изоляцией – они легко повреждаются и создают микрофонный эффект.
Типы разъемов на магнитофонах и их назначение
На большинстве кассетных магнитофонов встречаются три основных типа разъемов: RCA (тюльпаны), mini-jack 3,5 мм и DIN. RCA используются для линейного входа/выхода сигнала с разделением на левый и правый каналы (белый и красный цвета). Эти разъемы обеспечивают качественную передачу аналогового звука с минимальными потерями, но требуют соответствующих кабелей с экранированием для защиты от помех.
Mini-jack 3,5 мм чаще всего применяется для подключения наушников или внешних динамиков. На старых моделях магнитофонов этот разъем может быть монофоническим, что важно учитывать при выборе кабеля – стерео-штекер в моно-разъеме приведет к отсутствию звука в одном из каналов. Для корректной работы рекомендуется использовать кабели с позолоченными контактами, снижающими окисление.
Разъемы DIN (5- или 7-контактные) характерны для советских и некоторых европейских магнитофонов. Они объединяют линейный вход, выход и иногда управление мотором в одном гнезде. Для подключения к современной аппаратуре потребуется переходник DIN-RCA или специальный кабель с распайкой, соответствующей схеме магнитофона. Ошибки в распайке могут привести к повреждению усилителя или потере каналов.
На профессиональных студийных магнитофонах встречаются XLR-разъемы, обеспечивающие симметричную передачу сигнала. Они используются для подключения микрофонов или высококачественных источников звука, так как минимизируют наводки на длинных кабелях. Для работы с таким оборудованием необходимы экранированные кабели с сопротивлением 600 Ом и правильной полярностью контактов (2 – горячий, 3 – холодный, 1 – земля).
Для магнитофонов с функцией записи от внешних источников (например, радиоприемника) может применяться разъем типа «jack 6,3 мм». Он отличается от mini-jack большей надежностью контакта и часто используется в полупрофессиональной аппаратуре. При выборе кабеля для такого разъема следует обращать внимание на толщину проводников – слишком тонкие жилы могут стать причиной затухания высоких частот.

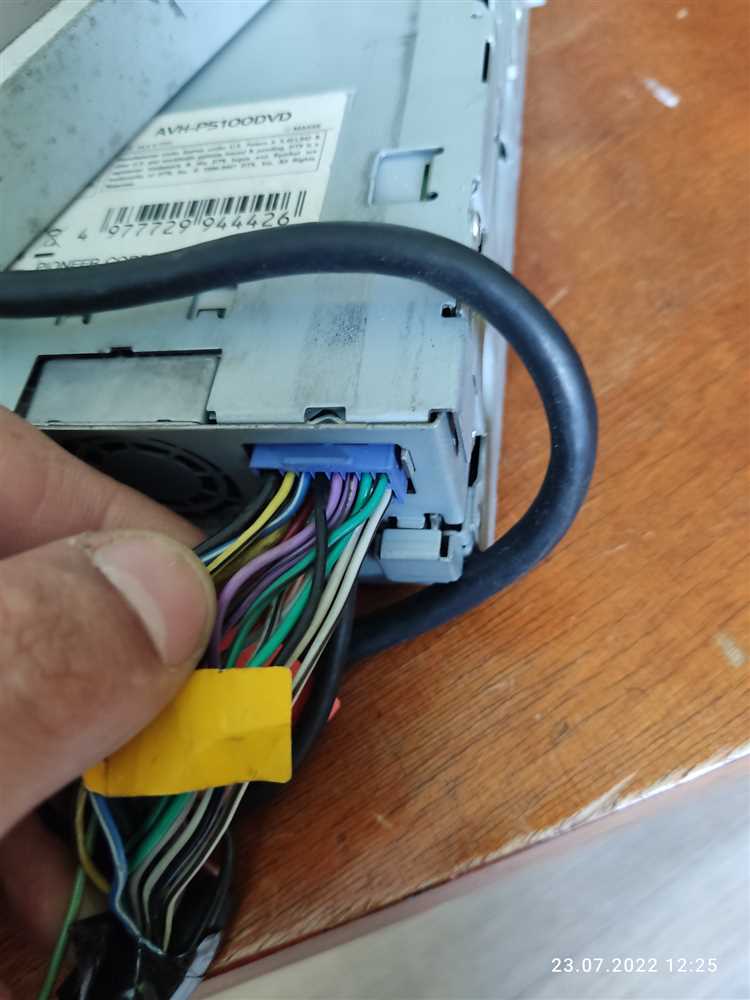

Какие кабели подходят для аналогового подключения
Для подключения магнитофона к усилителю, аудиосистеме или звуковой карте используют аналоговые кабели с разъёмами RCA (тюльпаны), XLR или jack 6,35 мм. RCA – стандарт для бытовой техники: один канал передаётся по двум проводам (сигнал и земля), что минимизирует помехи при коротких расстояниях до 3 метров. Для профессионального оборудования предпочтительнее XLR: симметричная передача сигнала по трём проводам (горячий, холодный, земля) подавляет наводки на линиях длиной до 100 метров.
Кабели с разъёмами jack 6,35 мм (TRS) применяют для подключения магнитофонов к микшерным пультам или гитарным процессорам. Симметричный вариант (TRS) снижает шумы на длинных участках, несимметричный (TS) подходит для коротких соединений до 5 метров. Важно: при использовании TS на длинных кабелях возрастает риск наводок от электромагнитных полей.
Для подключения к линейному входу компьютера или аудиоинтерфейса используют кабели mini-jack 3,5 мм на RCA. Такие переходники часто идут в комплекте с магнитофонами, но их качество оставляет желать лучшего – лучше заменить на экранированный кабель с медными жилами сечением не менее 0,22 мм². Избегайте дешёвых вариантов с алюминиевыми проводниками: они окисляются и ухудшают передачу высоких частот.
При выборе кабеля обращайте внимание на материал экрана. Оплётка из луженой меди эффективнее защищает от помех, чем алюминиевая фольга, особенно в условиях высокой электромагнитной активности (рядом с блоками питания, роутерами). Для студийных условий рекомендуются кабели с двойным экраном: фольга + оплётка. Это критично при работе с чувствительными предусилителями.
Длина кабеля напрямую влияет на качество сигнала. Для RCA и TS оптимальный предел – 5 метров, для XLR и TRS – до 20 метров без заметных потерь. Превышение этих значений требует использования усилителей-повторителей или симметричных линий с трансформаторной развязкой. В бытовых условиях достаточно кабеля длиной 1,5–3 метра с сечением жил 0,3–0,5 мм².
Для подключения магнитофона к виниловым проигрывателям или старым радиоприёмникам иногда требуются кабели с разъёмами DIN. Эти пятиконтактные разъёмы обеспечивают передачу стереосигнала и заземления, но встречаются редко – чаще используют переходники DIN-RCA. При работе с таким оборудованием проверяйте полярность подключения: неправильное соединение приводит к фазовым искажениям и потере стереоэффекта.
Избегайте кабелей с пластиковой изоляцией без экранирования – они не защищены от внешних шумов. Для аналогового сигнала критична целостность экрана: даже небольшой разрыв увеличивает уровень помех. Храните кабели вдали от источников тепла и скручивайте их без резких перегибов – это продлевает срок службы и сохраняет качество передачи сигнала.
Выбор кабеля для цифрового выхода магнитофона
Цифровые выходы магнитофонов чаще всего реализованы через интерфейсы S/PDIF (коаксиальный или оптический) или AES/EBU. Коаксиальный S/PDIF использует разъём RCA и передаёт сигнал по кабелю с импедансом 75 Ом. Оптический вариант (TOSLINK) исключает электромагнитные наводки, но ограничен длиной до 10 метров без потерь качества. AES/EBU встречается реже, требует симметричного кабеля с XLR-разъёмами и поддерживает профессиональные стандарты синхронизации.
Для коаксиального S/PDIF подойдёт кабель с медным центральным проводником и двойным экранированием. Избегайте дешёвых вариантов с алюминиевой фольгой – они ухудшают передачу высокочастотных сигналов. Рекомендуемые марки: Canare LV-77S, Belden 1694A или Mogami 2534. Длина не должна превышать 5 метров, иначе потребуется регенератор сигнала.
Оптический TOSLINK нечувствителен к помехам, но критичен к изгибам. Кабель должен иметь жёсткую оболочку и качественные полированные торцы волокна. Производители: Furutech FP-TOS1, AudioQuest Forest. При длине свыше 5 метров используйте кабели с низким затуханием сигнала (например, Mogami 2933). Избегайте пластиковых разъёмов – только металлические.
Если магнитофон оснащён AES/EBU, потребуется симметричный кабель с импедансом 110 Ом. Подходящие модели: Neutrik NC3MX с разъёмами XLR, Canare L-4E6S. Длина до 100 метров возможна без потерь, но для студийных условий лучше ограничиться 10–15 метрами. Обратите внимание на согласование уровней сигнала между устройствами – некоторые магнитофоны требуют аттенюаторов.
При выборе кабеля учитывайте совместимость с приёмным оборудованием. Например, некоторые ЦАПы не поддерживают 24-битный сигнал через оптический TOSLINK, ограничиваясь 20 битами. Проверьте спецификации устройств на предмет максимальной частоты дискретизации: коаксиальный S/PDIF обычно поддерживает до 192 кГц, оптический – до 96 кГц (редко 192 кГц).
Для подключения к компьютеру через USB потребуется внешний конвертер цифрового сигнала. Популярные модели: iFi Audio Zen DAC (коаксиальный вход), Topping D10s (оптический и коаксиальный). Избегайте дешёвых адаптеров без гальванической развязки – они вносят джиттер и искажения. При использовании конвертера проверьте драйверы: ASIO или WASAPI в эксклюзивном режиме минимизируют задержки.
Не экономьте на разъёмах. Позолоченные контакты (например, Neutrik Rean NYS373) обеспечивают надёжный контакт и защиту от окисления. Для стационарной установки используйте кабели с разгрузкой натяжения. Храните кабели вдали от источников тепла и электромагнитных полей – даже качественный провод может деградировать при неправильной эксплуатации.

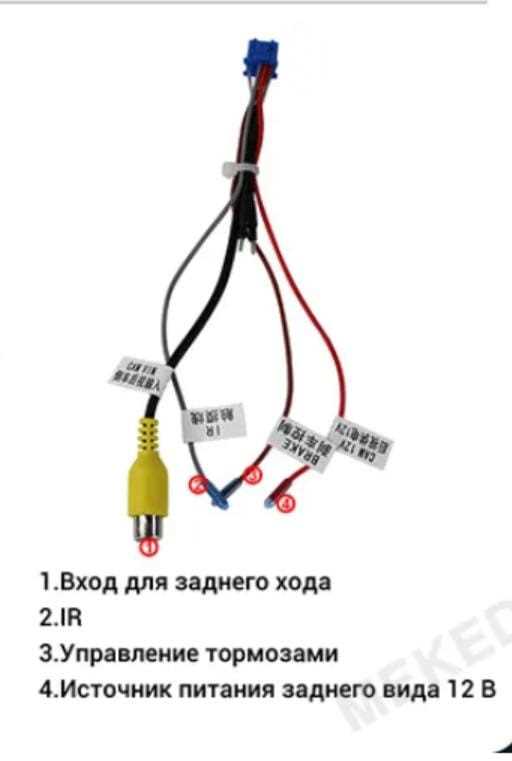

Как правильно соединить магнитофон с усилителем или колонками
Для подключения магнитофона к усилителю или активным колонкам используйте кабель с разъемами RCA (тюльпаны) на обоих концах. Выход магнитофона (обычно помечен как «Line Out» или «Rec Out») соедините с линейным входом усилителя («Aux In», «Tape In» или «Line In»). Убедитесь, что кабель соответствует стандарту: медь с сечением не менее 0,5 мм² для минимизации потерь сигнала на расстояниях до 5 метров.
Если усилитель имеет только входы под винтовые клеммы (например, для акустических систем), потребуется переходник RCA–банан или RCA–клемма. В этом случае следите за полярностью: красный разъем RCA соответствует «+», белый (или черный) – «–». Неправильное подключение приведет к фазовому сдвигу и искажению звука.
При прямом подключении магнитофона к пассивным колонкам используйте только усилитель мощности. Выход магнитофона не рассчитан на нагрузку динамиков – попытка подключить их напрямую выведет из строя линейный выход. Мощность усилителя должна превышать номинал колонок на 20–30% для запаса по динамике. Например, для колонок 50 Вт RMS подойдет усилитель на 60–70 Вт.
Для магнитофонов с выходом на наушники (3,5 мм или 6,3 мм джек) потребуется кабель с соответствующим разъемом на одном конце и RCA на другом. Уровень сигнала с выхода наушников выше линейного, поэтому перед подключением к усилителю уменьшите громкость на магнитофоне до минимума, чтобы избежать перегрузки входа. Постепенно увеличивайте уровень, контролируя искажения.
При использовании магнитофона в составе аудиосистемы с несколькими источниками сигнала (например, проигрыватель винила, CD-плеер) подключайте его через коммутационную панель или ресивер с отдельными входами. Это позволит быстро переключаться между устройствами без физического отсоединения кабелей. Убедитесь, что входы ресивера имеют импеданс не менее 10 кОм – это стандарт для линейных сигналов.
После подключения проверьте соединение на отсутствие помех. Если слышен фоновый гул, замените кабель на экранированный (с оплеткой из меди или алюминия) или сократите его длину. Для аналоговых сигналов оптимальная длина кабеля – до 3 метров. При необходимости использовать более длинный кабель выбирайте модели с низким сопротивлением (не более 0,1 Ом/м) и активным экранированием.

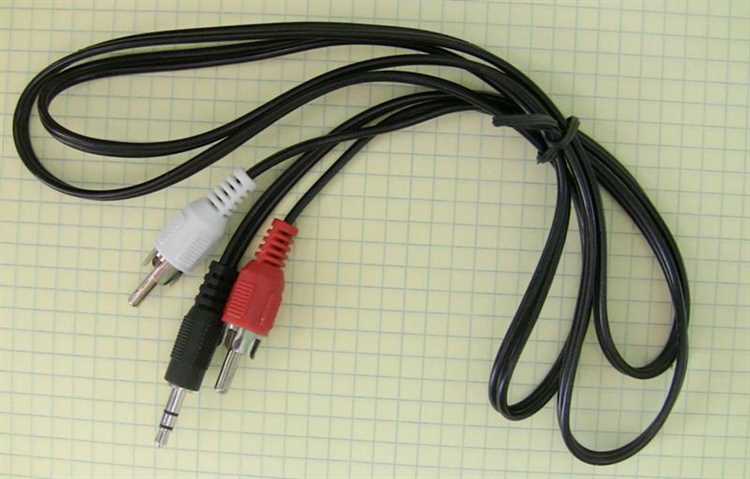

Отличия между экранированными и неэкранированными кабелями
Неэкранированные кабели лишены защитного слоя и дешевле на 30–50%, но уязвимы к помехам. В бытовых условиях с короткими участками (до 1,5 м) и отсутствием мощных источников ЭМП (трансформаторы, Wi-Fi-роутеры) они могут работать без заметных артефактов. Однако при длине свыше 3 м или вблизи силовых кабелей риск наводок резко возрастает, особенно для сигналов с амплитудой ниже 1 В.
Типы экранов различаются эффективностью: оплётка из меди или алюминия (покрытие 80–95%) лучше подавляет высокочастотные помехи, фольга (100% покрытие) – низкочастотные. Для магнитофонов с ламповыми усилителями или чувствительными головками предпочтительны кабели с двойным экраном (фольга + оплётка), так как они минимизируют как электрические, так и магнитные наводки.
Неэкранированные кабели легче и гибче, что удобно для мобильных установок или временных подключений. Однако их использование оправдано только при строгом контроле окружения: отсутствии рядом силовых кабелей, диммеров, импульсных блоков питания. В студийных условиях или при подключении к ретро-аппаратуре (например, Revox, Tascam) экранирование обязательно – даже слабые помехи искажают запись.
Сопротивление экрана влияет на качество сигнала: чем оно ниже, тем лучше защита. Стандартные экранированные кабели имеют сопротивление экрана 10–50 Ом/км, в то время как у неэкранированных этот параметр не нормируется. Для профессиональных магнитофонов (например, Studer, Otari) рекомендуются кабели с сопротивлением экрана не выше 20 Ом/км, чтобы избежать потерь сигнала на высоких частотах.
Экранированные кабели дороже, но их стоимость окупается стабильностью работы. Например, кабель Mogami 2534 (с двойным экраном) стоит около 500 руб/м, но гарантирует отношение сигнал/шум не хуже 110 дБ. Неэкранированные аналоги (например, обычный RCA-кабель) обойдутся в 50–100 руб/м, но при длине свыше 2 м могут добавить до 10–15 дБ шума в сигнал.
При выборе кабеля для магнитофона учитывайте тип сигнала: для линейного уровня (0,775 В) подойдёт одножильный экранированный кабель (например, Belden 8451), для микрофонного (1–10 мВ) – многожильный с двойным экраном (Canare L-4E6S). Неэкранированные кабели допустимы только для цифровых интерфейсов (SPDIF, AES/EBU), где помехи менее критичны из-за кодирования сигнала.
Правильный монтаж экранированного кабеля – залог его эффективности. Экран должен быть заземлён только с одной стороны (обычно со стороны источника сигнала), чтобы избежать петли заземления. При подключении к магнитофону с симметричными входами (XLR, TRS) используйте кабели с отдельным экраном для каждого проводника – это снижает перекрёстные помехи между каналами до 80 дБ.
Длина кабеля: как избежать потерь сигнала
Сигнал в аналоговых кабелях затухает пропорционально длине: на каждые 3 метра неэкранированного RCA-кабеля теряется до 0,5 дБ на частоте 20 кГц. Для магнитофонов с чувствительностью 0,775 В (уровень -10 дБВ) это критично при длине свыше 10 метров – высокие частоты становятся глухими, а стереообраз «размывается».
Экранированные кабели с медной оплёткой (например, Mogami W2534) снижают потери на 30–40% по сравнению с алюминиевой фольгой. Оплётка должна покрывать не менее 90% поверхности проводника, иначе эффективность падает. Для длины до 5 метров достаточно одножильного кабеля сечением 0,5 мм², свыше – используйте многожильный (7×0,12 мм²) для снижения скин-эффекта.
При подключении магнитофона к усилителю через кабель длиннее 15 метров применяйте симметричные XLR-разъёмы вместо RCA. Балансный сигнал компенсирует помехи и затухание: на 20 метрах потери не превышают 0,2 дБ на 20 кГц, тогда как у RCA – до 1,8 дБ. Переходники RCA-XLR снижают эффективность на 15–20%, поэтому лучше сразу использовать кабель с нужными разъёмами.
Сопротивление кабеля растёт с длиной: при 20 метрах и сечении 0,35 мм² оно достигает 1,2 Ом, что увеличивает шум на 3–5 дБ при низком выходном импедансе магнитофона (менее 1 кОм). Для минимизации потерь выбирайте кабель с сопротивлением не выше 0,1 Ом/м. Проверяйте спецификации: например, Canare L-4E6S имеет 0,08 Ом/м.
Заземление кабеля должно быть непрерывным по всей длине. Разрыв экрана на стыке разъёмов или пайки создаёт «антенну» для наводок. При монтаже обжимайте экран на корпус разъёма с усилием не менее 5 кг – слабое соединение увеличивает сопротивление в 2–3 раза. Для диагностики используйте мультиметр: сопротивление между экраном и корпусом разъёма не должно превышать 0,5 Ом.
Температура влияет на затухание: при +40°C потери в кабеле увеличиваются на 10–15% из-за роста сопротивления меди. В неотапливаемых помещениях используйте кабели с тефлоновой изоляцией (например, Belden 8451) – они стабильны до -60°C. Избегайте прокладки рядом с источниками тепла: нагрев на 20°C выше нормы сокращает срок службы изоляции в 2 раза.
Для цифровых магнитофонов (например, Tascam DA-3000) длина S/PDIF-кабеля не должна превышать 10 метров при использовании коаксиального кабеля 75 Ом. Превышение приводит к джиттеру и ошибкам синхронизации. Оптический Toslink менее чувствителен к длине, но на 15 метрах затухание достигает 3 дБ – используйте усилители-повторители сигнала.
При прокладке кабеля избегайте острых углов и перегибов радиусом менее 5 диаметров кабеля. Это повреждает проводники и экран, увеличивая сопротивление на 20–30%. Для фиксации используйте пластиковые стяжки с шагом 30–40 см – металлические создают паразитные связи. Храните кабель на барабане диаметром не менее 20 см, иначе возникают микротрещины в изоляции.
Где купить качественные кабели для магнитофона
Специализированные магазины аудиотехники – лучший выбор для покупки кабелей с гарантированным качеством. В России это сети вроде «Аудиомания», «Музторг» или «VinylShop», где представлены проверенные бренды: Mogami, Neutrik, Canare и Sommer Cable. Обратите внимание на кабели с медными жилами бескислородной меди (OFC) и экранированием из фольги с оплёткой – они минимизируют помехи и потери сигнала. В офлайн-магазинах можно протестировать кабель на совместимость с вашим магнитофоном, а консультанты помогут подобрать разъёмы: RCA, XLR или DIN в зависимости от модели.
Интернет-платформы предлагают более широкий ассортимент, но требуют внимательного изучения характеристик. На Amazon и eBay доступны кабели от производителей вроде Hosa и Pro Co, однако риск нарваться на подделку выше – ищите продавцов с рейтингом от 98% и отзывами о звуковых тестах. Российские маркетплейсы (Ozon, Wildberries, Яндекс Маркет) часто предлагают аналоги от Stagg или Furutech по цене от 1 500 до 5 000 рублей за комплект. Перед покупкой уточняйте длину кабеля (оптимально 1–2 метра для домашнего использования) и тип разъёмов – например, для советских магнитофонов часто нужен кабель с разъёмами DIN 5/180°.
- Аудиофильские форумы и группы: Сообщества вроде audiomania.ru/forum или vk.com/vinylcollectors – источник рекомендаций по редким кабелям. Участники делятся опытом покупки у мелких производителей, таких как Lunashield или Siltech, и предупреждают о некачественных лотах на маркетплейсах.
- Б/у рынки: На Avito и Юле можно найти винтажные кабели от Belden или Monster Cable 80–90-х годов – они часто превосходят современные аналоги по качеству меди. Ищите объявления с фотографиями разъёмов и маркировкой проводов, избегайте кабелей с повреждённой изоляцией.
- Зарубежные магазины: Для уникальных решений подойдут B&H Photo Video (США) или Thomann (Германия). Здесь продаются кабели с посеребрёнными жилами (Mogami 2534) или позолоченными разъёмами (Neutrik Rean NYS373), но доставка обойдётся в 2 000–4 000 рублей.
