Форсунки – ключевой элемент топливной системы, отвечающий за дозированную подачу горючего в цилиндры. Их неисправность приводит к падению мощности двигателя, увеличению расхода топлива и ухудшению экологических показателей. Один из самых опасных дефектов – течь форсунки, которая может спровоцировать возгорание, смыв масляной пленки со стенок цилиндров и даже гидроудар. Первые симптомы часто игнорируются, пока проблема не перерастает в дорогостоящий ремонт.
Основные признаки подтекания форсунок проявляются на холодном и горячем двигателе по-разному. На холодную наблюдается затрудненный запуск, сопровождаемый длительным прокручиванием стартера, а также повышенный расход топлива (до 20–30% от нормы). После прогрева мотора появляются плавающие обороты холостого хода, рывки при разгоне и черный дым из выхлопной трубы – следствие неполного сгорания топлива. В запущенных случаях под капотом ощущается резкий запах бензина или дизельного топлива, а на корпусе форсунок видны следы подтекания.
Для диагностики течи форсунок используют несколько методов. Визуальный осмотр – проверка на наличие влажных пятен вокруг форсунок, особенно в местах уплотнительных колец и топливных магистралей. Проверка давления в топливной рампе манометром (норма для бензиновых двигателей – 3–4 бар, для дизельных – 200–250 бар) позволяет выявить падение давления при неработающем двигателе, что указывает на утечку. Тест на герметичность проводится с помощью специального стенда или подручных средств: форсунку снимают, подключают к топливной системе и создают давление – если в течение 30 секунд появляются капли, деталь неисправна.
При обнаружении течи форсунку необходимо заменить или отремонтировать. Уплотнительные кольца (обычно изготавливаются из фторкаучука) часто становятся причиной подтекания – их замена обходится дешевле, чем покупка новой форсунки. Если течь вызвана трещиной в корпусе или износом игольчатого клапана, ремонт нецелесообразен: восстановленная деталь прослужит недолго. Для дизельных двигателей критически важно использовать оригинальные форсунки или качественные аналоги – несоответствие параметров впрыска приводит к разрушению топливной аппаратуры.
Профилактика течи форсунок включает регулярную замену топливного фильтра (каждые 15–20 тыс. км), использование качественного топлива и добавок, очищающих систему впрыска. После установки новых форсунок обязательно проверяют момент затяжки штуцеров (для большинства моделей – 25–30 Н·м) и проводят адаптацию системы управления двигателем. Игнорирование этих мер сокращает ресурс форсунок на 30–50%.

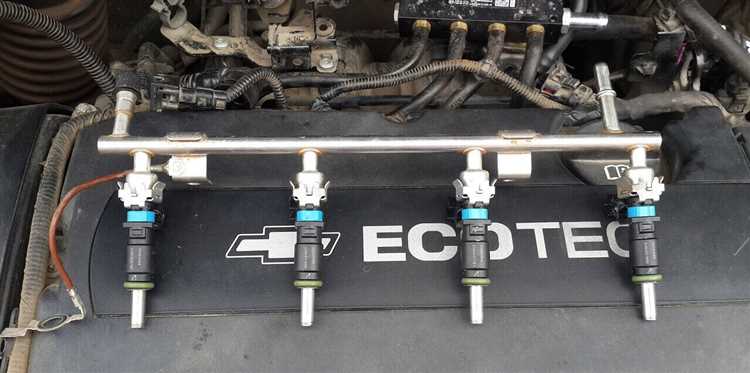

Признаки неисправных форсунок: как проверить течь
Запах несгоревшего топлива в салоне или из выхлопной трубы – прямой индикатор протечки. Форсунки, пропускающие топливо в закрытом состоянии, вызывают его попадание в цилиндры вне такта впрыска. Это приводит к неполному сгоранию смеси, что фиксируется датчиком кислорода и отображается в виде ошибок P0171–P0175 (бедная смесь) или P0300–P0308 (пропуски зажигания). На дизельных двигателях течь проявляется черным дымом из выхлопа при резком нажатии на педаль газа, так как избыток топлива не успевает сгорать полностью.
Для диагностики течи форсунок используют манометр топливной рампы. Давление в системе после остановки двигателя должно сохраняться на уровне 2,5–3,5 бар (для бензиновых моторов) или 200–250 бар (для Common Rail) в течение 10–15 минут. Падение давления более чем на 0,5 бар за этот период указывает на негерметичность одной или нескольких форсунок. На дизельных двигателях с системой Common Rail дополнительно проверяют обратный слив топлива: при работающем двигателе на холостом ходу объем слива не должен превышать 20–30 мл/мин на форсунку. Превышение этого значения говорит о внутренней утечке.
Визуальный осмотр форсунок на предмет подтекания проводят после демонтажа топливной рампы. На бензиновых двигателях с непосредственным впрыском следы топлива на корпусе форсунки или вокруг уплотнительного кольца свидетельствуют о нарушении герметичности. На дизельных форсунках течь чаще проявляется в виде маслянистых отложений на распылителе или в месте крепления к головке блока. Для точной локализации неисправной форсунки используют метод поочередного отключения: при отсоединении разъема от протекающей форсунки работа двигателя не изменится, тогда как отключение исправной приведет к ухудшению стабильности оборотов.
При подтверждении течи форсунку необходимо заменить или отремонтировать. Промывка ультразвуком или химическими составами в данном случае неэффективна, так как проблема связана с износом иглы, седла или уплотнительных элементов. После замены обязательно проверить давление в системе и адаптировать форсунки с помощью диагностического сканера. На дизельных двигателях с Common Rail требуется прописка новых форсунок в ЭБУ, иначе возможны ошибки по топливной коррекции и снижение мощности.
Какие симптомы указывают на протекающие форсунки в двигателе
Первый и наиболее очевидный признак – повышенный расход топлива без видимых причин. Если форсунка течет, часть топлива попадает в цилиндр неконтролируемо, сгорая неэффективно или даже не участвуя в рабочем цикле. При этом ЭБУ может компенсировать нехватку мощности увеличением подачи топлива, что фиксируется диагностическим сканером как обогащенная смесь (лямбда-зонд показывает значения ниже 0,9). В среднем перерасход составляет 10–30% от нормы, особенно заметный при городском режиме езды.
Запах несгоревшего бензина из выхлопной трубы или под капотом – прямой индикатор протечки. Топливо, просачивающееся через негерметичное уплотнение форсунки, не успевает испариться и сгорает частично или стекает в выпускной коллектор. На холостых оборотах запах усиливается, так как давление в топливной рампе минимально, и утечка становится более выраженной. При этом на холодном двигателе эффект проявляется ярче из-за худшего испарения топлива.
Неравномерная работа двигателя на холостом ходу или при низких оборотах часто связана с протекающими форсунками. Избыток топлива в одном из цилиндров приводит к неполному сгоранию, что вызывает пропуски зажигания. На тахометре это отображается как плавающие обороты (колебания ±100 об/мин и более), а на диагностическом оборудовании фиксируются ошибки P0300–P0308 (пропуски воспламенения). Особенно критично для двигателей с непосредственным впрыском, где давление в рампе достигает 200 бар.
Появление черного нагара на свечах зажигания – следствие богатой топливной смеси из-за протечки. На электродах образуется бархатистый налет, иногда с маслянистым блеском, что указывает на неполное сгорание. При этом сопротивление изолятора свечи снижается, что может приводить к пробоям искры. Для проверки достаточно выкрутить свечи после 10–15 минут работы двигателя на холостом ходу: нагар на одной или нескольких свечах при чистых остальных – явный признак локальной утечки.
Затрудненный запуск двигателя, особенно в холодное время года, может быть вызван протекающими форсунками. Избыток топлива в цилиндрах заливает свечи, препятствуя образованию искры. При этом стартер крутит дольше обычного, а двигатель схватывает с перебоями. Если после нескольких попыток запуска из выхлопной трубы идет белый дым с резким запахом бензина, это подтверждает диагноз. В таких случаях помогает продувка цилиндров прокруткой стартера с выкрученными свечами.
Повышение уровня масла в двигателе и изменение его консистенции – косвенный, но опасный симптом. Топливо, просачивающееся через форсунки, стекает по стенкам цилиндров в картер, разжижая масло. При этом уровень на щупе растет, а масло приобретает характерный бензиновый запах и становится более жидким. Вязкость снижается на 20–40%, что ухудшает смазывающие свойства и приводит к ускоренному износу деталей. Для проверки достаточно капнуть масло на горячий выпускной коллектор: если оно вспыхивает, значит, в нем присутствует топливо.
Снижение мощности и рывки при разгоне возникают из-за неравномерного распределения топлива по цилиндрам. Протекающая форсунка создает локальный избыток топлива, нарушая баланс смеси. На динамометрическом стенде это проявляется как провалы крутящего момента на определенных оборотах. Для диагностики используют осциллограф, подключенный к датчику давления топлива: скачки давления в рампе при закрытых форсунках указывают на внутреннюю утечку. Ремонт или замена форсунок в таких случаях неизбежна, так как чистка не устраняет механические дефекты уплотнений.
Как самостоятельно обнаружить подтекание топлива из форсунок
Для более точной диагностики используйте бумажный тест:
- Подложите под каждую форсунку лист чистой белой бумаги или салфетку.
- Запустите двигатель на 30–60 секунд, затем заглушите и подождите 2–3 минуты.
- Проверьте бумагу: если на ней остались жирные пятна или капли, форсунка подтекает. Размер пятна поможет оценить масштаб проблемы – диаметр более 5 мм указывает на критическую неисправность.
- Повторите тест после поездки на короткое расстояние (5–10 км), так как подтекание может усиливаться при нагреве.
При обнаружении течи замените уплотнительные кольца или форсунку целиком – дальнейшая эксплуатация приведёт к перерасходу топлива, нестабильной работе двигателя и риску возгорания.
Инструменты и методы проверки герметичности форсунок без разборки
Для экспресс-диагностики герметичности форсунок без демонтажа используют манометр топливной рампы с диапазоном измерения до 6–10 бар. Подключите его через штуцер на рампе, предварительно сбросив давление в системе (отсоедините предохранитель бензонасоса и заведите двигатель до остановки). Запустите насос и зафиксируйте показания: падение давления более чем на 0,5 бар за 10 минут указывает на негерметичность одной или нескольких форсунок. Метод эффективен для систем с обраткой, но требует точного соблюдения последовательности действий – малейшая утечка воздуха в соединениях исказит результаты.
Тестер форсунок с функцией проверки герметичности (например, Launch CReader 7001 или Autel MaxiCOM MK808) позволяет провести диагностику без разборки за 5–7 минут. Подключите устройство к OBD-II, выберите режим «Тест форсунок» и следуйте инструкциям: прибор подаст напряжение на форсунки, имитируя рабочий цикл, и зафиксирует время падения давления. Критическим считается снижение давления на 1 бар за 30 секунд – это сигнал о необходимости детальной проверки. Преимущество метода – возможность локализовать неисправную форсунку без снятия рампы, но для систем с прямым впрыском требуется адаптер для подключения к топливной магистрали.
Визуальный осмотр с использованием эндоскопа (дешевые модели от 2000 рублей) помогает выявить внешние признаки течи: подтеки топлива на корпусе форсунки, следы смолистых отложений или влагу в районе уплотнительных колец. Введите камеру через свечные колодцы или технологические отверстия впускного коллектора, освещая зону форсунок светодиодной подсветкой. Особое внимание уделите области под уплотнительными кольцами – даже микроскопические трещины приводят к утечкам под давлением. Метод не дает количественной оценки, но позволяет быстро исключить очевидные дефекты без демонтажа.
Для проверки герметичности на работающем двигателе используйте ультразвуковой детектор утечек (например, UE Systems Ultraprobe 10000). Настройте прибор на частоту 40 кГц и просканируйте зону форсунок на холостом ходу: характерный шипящий звук укажет на место утечки топлива под давлением. Метод особенно эффективен для выявления микроскопических протечек, невидимых невооруженным глазом, но требует опыта – фоновые шумы двигателя могут маскировать сигнал. Альтернатива – нанесение мыльного раствора на корпус форсунок: образование пузырьков при работающем двигателе подтвердит негерметичность, однако этот способ не подходит для горячих поверхностей и систем с высоким давлением (более 200 бар).

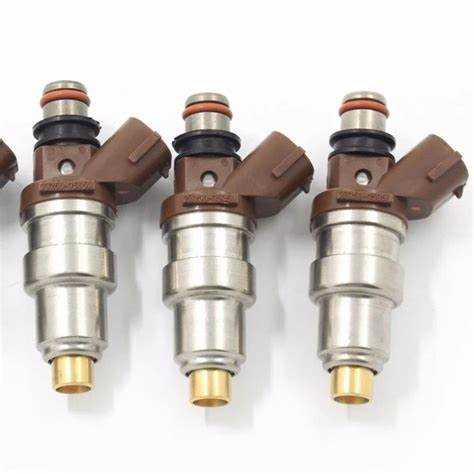

Пошаговая диагностика течи форсунок с помощью манометра
Течь форсунок приводит к нестабильной работе двигателя, повышенному расходу топлива и образованию нагара. Манометр – основной инструмент для точной диагностики, позволяющий зафиксировать падение давления в топливной рампе. Перед началом проверки убедитесь, что топливная система исправна: фильтры чистые, насос работает без перебоев, а давление в рампе соответствует заводским параметрам (обычно 3–5 бар для бензиновых двигателей).
Для диагностики потребуется манометр с диапазоном измерений до 10 бар, переходник для подключения к топливной рампе и набор ключей. Подключите манометр к штуцеру рампы или к специальному контрольному отверстию, если оно предусмотрено конструкцией. Запустите двигатель и дайте ему поработать на холостых оборотах 2–3 минуты, чтобы стабилизировать давление. Зафиксируйте показания манометра – они должны оставаться неизменными в течение 5–10 секунд после остановки двигателя.
Если давление начинает падать сразу после выключения зажигания, это указывает на утечку топлива через форсунки. Для локализации неисправной форсунки выполните следующий алгоритм:
- Сбросьте давление в системе, отключив топливный насос (например, сняв предохранитель или реле).
- Отсоедините разъемы форсунок поочередно, начиная с первой.
- После отключения каждой форсунки повторно замерьте давление в рампе. Если падение прекратилось – неисправна именно эта форсунка.
При проверке учитывайте, что течь может быть не только через распылитель, но и через уплотнительные кольца форсунки. В этом случае топливо будет просачиваться в коллектор, что также вызовет падение давления. Для подтверждения диагноза снимите форсунку и осмотрите её на предмет подтеканий. Нанесите на корпус форсунки тонкий слой масла – появление пузырьков укажет на место утечки.
Если манометр показывает стабильное давление при отключенных форсунках, но падение наблюдается при их подключении, проблема может заключаться в негерметичности обратного клапана топливного насоса или регулятора давления. В этом случае замените неисправный элемент и повторите проверку. Для дизельных двигателей методика аналогична, но рабочее давление в рампе значительно выше (до 2000 бар), поэтому используйте манометр с соответствующим диапазоном.
После выявления неисправной форсунки замените её или проведите чистку ультразвуком, если течь вызвана загрязнением. Установите новые уплотнительные кольца, смазав их моторным маслом перед монтажом. Повторно проверьте систему манометром – давление должно оставаться стабильным не менее 30 секунд после остановки двигателя. Если проблема сохраняется, проверьте остальные компоненты топливной системы.
