Сцепление на Iveco Daily – механизм, требующий периодической проверки и корректировки. Особенно это актуально для моделей с гидравлическим приводом, где износ фрикционных накладок или утечка жидкости приводят к увеличению свободного хода педали. На автомобилях с двигателями 2.3 HPI и 3.0 HPT допустимый свободный ход педали составляет 6–12 мм, а полный ход – 130–140 мм. Превышение этих значений указывает на необходимость регулировки.
Перед началом работ убедитесь, что уровень тормозной жидкости в бачке главного цилиндра сцепления находится между отметками MIN и MAX. Используйте только рекомендованную жидкость DOT 4 – смешивание с другими типами приводит к коррозии уплотнений и отказу системы. Если уровень ниже нормы, проверьте герметичность трубопроводов и рабочего цилиндра: подтеки на соединениях или мокрые следы на картере сцепления – признаки утечки.
Регулировка выполняется на холодном двигателе. Для доступа к механизму потребуется снять нижний защитный кожух двигателя и частично демонтировать воздушный фильтр. На моделях с 2014 года выпуска и новее регулировочный болт расположен на рабочем цилиндре сцепления, на более ранних – на вилке выключения. Вращение болта по часовой стрелке уменьшает свободный ход, против – увеличивает. После каждого поворота проверяйте ход педали: оптимальное значение достигается при 8–10 мм свободного хода.
Если после регулировки педаль остается «мягкой» или проваливается, проверьте состояние выжимного подшипника и диафрагменной пружины корзины. На Iveco Daily с пробегом свыше 150 000 км часто встречается износ лепестков пружины, что требует замены корзины в сборе. Не пытайтесь компенсировать неисправность чрезмерной затяжкой регулировочного болта – это приведет к неполному выключению сцепления и ускоренному износу диска.
После завершения работ прокачайте гидравлическую систему, чтобы удалить воздух. Для этого потребуется помощник: один человек медленно нажимает педаль, второй открывает штуцер прокачки на рабочем цилиндре. Повторяйте процедуру до тех пор, пока из штуцера не перестанут выходить пузырьки воздуха. Затяните штуцер моментом 8–10 Н·м и долейте жидкость в бачок до уровня MAX.
Необходимые инструменты и материалы для регулировки
Для точной настройки сцепления на Iveco Daily потребуется минимальный, но строго специализированный набор инструментов. Базовый комплект включает:
- Набор торцевых головок (10, 13, 17 мм) с удлинителем – для доступа к контргайкам и регулировочным болтам на вилке выключения сцепления.
- Динамометрический ключ (диапазон 20–100 Н·м) – обязателен для затяжки контргаек с усилием 45–55 Н·м, указанным в технической документации модели.
- Штангенциркуль или специальный шаблон – для измерения свободного хода педали (норма: 6–12 мм для Daily 35C15/50C17).
- Монтировка или рычаг длиной 30–40 см – для фиксации вилки при регулировке.
- Фонарь с магнитным креплением – освещение зоны под капотом, где расположены регулировочные механизмы.
Помимо инструментов, подготовьте расходные материалы, которые предотвратят преждевременный износ и обеспечат корректную работу системы. Ключевые позиции:
- Смазка для шарниров (например, Liqui Moly LM 47 или аналог) – наносится на ось вилки и подшипник выключения сцепления после регулировки.
- Медная паста (типа Permatex Copper Anti-Seize) – обработайте резьбу регулировочных болтов, чтобы избежать прикипания.
- Чистая ветошь и обезжириватель (спирт или CRC Brake Cleaner) – для удаления старой смазки и грязи с контактных поверхностей.
- Запасные шплинты (диаметр 2–3 мм) – могут потребоваться для фиксации регулировочных гаек на моделях с механическим приводом.
Для диагностики и контроля результата пригодятся электронные устройства: мультиметр (проверка датчика положения педали на моделях с электронным управлением) и диагностический сканер (например, Launch X431), если автомобиль оснащён системой Euro 5/6. Без них невозможно корректно сбросить ошибки по сцеплению после регулировки.
Проверка текущего состояния сцепления перед настройкой
Начните с визуального осмотра гидравлического привода сцепления на Iveco Daily. Проверьте уровень тормозной жидкости в бачке главного цилиндра – он должен находиться между метками *MIN* и *MAX*. Утечки на шлангах, соединениях или рабочем цилиндре указывают на необходимость замены уплотнений или компонентов. Обратите внимание на состояние вилки выключения сцепления: трещины, износ или деформация требуют немедленного вмешательства. Запустите двигатель и, удерживая педаль сцепления нажатой, прослушайте посторонние шумы – скрежет или скрип могут сигнализировать о неисправности выжимного подшипника.
Оцените свободный ход педали сцепления. На моделях Daily с механическим приводом он должен составлять 6–12 мм до начала сопротивления. Для гидравлического привода измерьте ход штока рабочего цилиндра: при полном нажатии педали он должен перемещаться на 15–20 мм. Если значения выходят за пределы, корректировка регулировочной гайки на толкателе или прокачка системы не поможет – требуется диагностика износа диска или корзины. Проверьте момент включения сцепления: при плавном отпускании педали автомобиль должен начинать движение на 2/3 её хода.
Запустите двигатель, включите первую передачу и медленно отпускайте педаль сцепления. Рывки, вибрация или пробуксовка (обороты растут без увеличения скорости) свидетельствуют об износе фрикционных накладок диска или деформации корзины. Если сцепление «ведёт» (передача включается с трудом или не выключается полностью), проверьте биение маховика – допустимое значение не более 0,1 мм. На автомобилях с пробегом свыше 150 тыс. км рекомендуется снять коробку передач и осмотреть диск на наличие трещин, задиров или неравномерного износа накладок.
Доступ к механизму сцепления: снятие защитных элементов
На Ивеко Дейли доступ к механизму сцепления начинается с демонтажа нижнего защитного кожуха двигателя. Для этого открутите 6 болтов М8 с головкой на 13 мм, расположенных по периметру – два спереди, три сбоку (со стороны водителя) и один сзади. Используйте удлинитель для трещотки, так как задний болт часто скрыт за кронштейном глушителя. После снятия кожуха отсоедините пластиковый пыльник коробки передач, закреплённый на 4 клипсах: две сверху (ближе к моторному щиту) и две снизу. Обратите внимание на резиновые уплотнители – при обратной сборке их необходимо установить на место, чтобы предотвратить попадание грязи в картер сцепления.
Следующий этап – снятие теплозащитного экрана, закрывающего рабочий цилиндр сцепления. Экран фиксируется тремя болтами М10 с головкой на 17 мм: один в верхней части (доступен через арку переднего левого колеса) и два снизу (откручиваются из-под автомобиля). При демонтаже экрана поддерживайте его рукой, чтобы избежать падения на элементы подвески. Если автомобиль оборудован дополнительной шумоизоляцией, потребуется также снять её фрагмент, закреплённый на двух защёлках и одном винте Torx T25. Перед отсоединением гидравлической магистрали от рабочего цилиндра подготовьте ёмкость для слива тормозной жидкости – при разъединении штуцера вытечет около 50–70 мл.

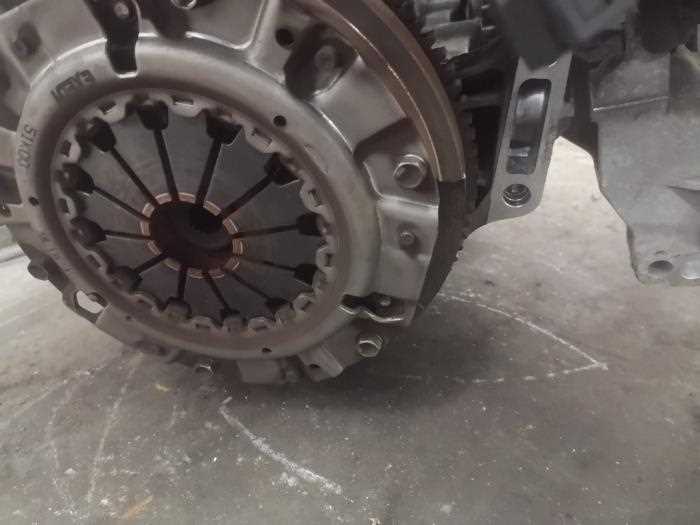

Определение свободного хода педали сцепления
Измерение проводите линейкой или штангенциркулем при заглушенном двигателе. Установите инструмент вертикально у края педали, зафиксировав нулевую отметку на уровне пола кабины. Медленно нажимайте на педаль до появления легкого сопротивления – разница между начальным и конечным положением и будет свободным ходом. Для точности повторите процедуру 3 раза, исключая резкие движения.
- Признаки нарушения свободного хода:
- Шум при нажатии на педаль (скрежет, визг).
- Рывки при трогании с места.
- Запах горелого фрикционного материала.
- Педаль «проваливается» или наоборот – жесткая.
Если измеренное значение выходит за пределы нормы, отрегулируйте привод. На гидравлических системах корректировка выполняется вращением штока рабочего цилиндра (ключ на 10 мм) или изменением длины толкателя главного цилиндра. В тросовом приводе регулировочная гайка расположена на кронштейне у коробки передач – ослабьте контргайку и вращайте основную гайку до достижения нужного хода, затем зафиксируйте.
После регулировки проверьте работу сцепления на ходу: плавно трогайтесь на первой передаче, переключайтесь на повышенные без рывков. Если педаль остается «ватной» или переключение затруднено, повторите замеры – возможно, потребуется прокачка гидросистемы или замена изношенных деталей (выжимной подшипник, вилка). На моделях с пробегом свыше 150 000 км свободный ход часто увеличивается из-за растяжения троса или износа манжет цилиндров.

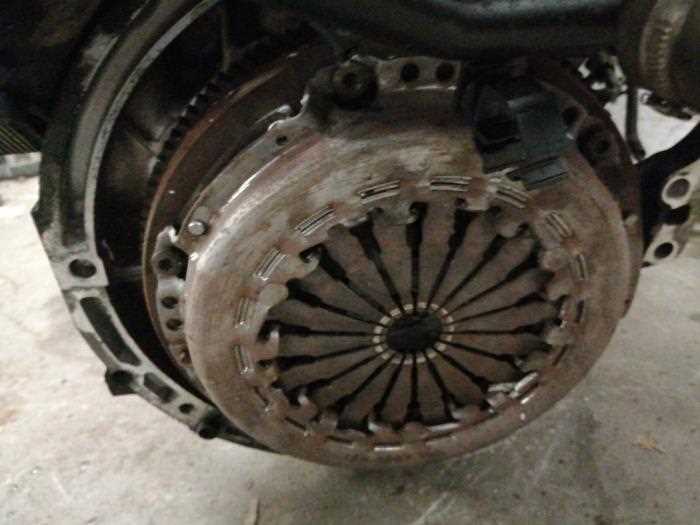

Настройка зазора между выжимным подшипником и корзиной
На Ивеко Дейли зазор между выжимным подшипником и лепестками корзины сцепления должен составлять 2–3 мм. Этот параметр критичен для предотвращения преждевременного износа деталей и обеспечения плавного включения сцепления. Измерение проводится щупом или штангенциркулем при полностью отпущенной педали сцепления. Если зазор меньше 2 мм, подшипник будет постоянно контактировать с корзиной, вызывая перегрев и разрушение. При зазоре свыше 3 мм педаль станет «ватной», а сцепление начнет пробуксовывать.
Для регулировки ослабьте контргайку на толкателе рабочего цилиндра сцепления ключом на 17 мм. Вращайте регулировочную гайку по часовой стрелке, чтобы уменьшить зазор, или против – чтобы увеличить. После каждого поворота проверяйте зазор щупом, удерживая педаль в верхнем положении. На моделях с гидравлическим приводом (например, Daily 35C15) дополнительно потребуется прокачать систему после регулировки, чтобы удалить воздух. На механических версиях (Daily 50C17) достаточно отрегулировать трос.
На автомобилях с двигателями F1A или F1C (2006–2014 гг.) доступ к регулировочной гайке затруднен из-за расположения аккумуляторного отсека. Демонтируйте аккумулятор и кронштейн, чтобы получить пространство для работы. На моделях после 2014 года с моторами F1CE0481D регулировочный механизм вынесен на внешнюю сторону картера сцепления – это упрощает процедуру. В обоих случаях используйте зеркало с подсветкой для контроля положения лепестков корзины.
После установки требуемого зазора затяните контргайку моментом 25–30 Н·м. Проверьте свободный ход педали сцепления: он должен составлять 6–12 мм на моделях до 2010 года и 8–15 мм на более новых версиях. Если после регулировки педаль остается жесткой или проваливается, осмотрите выжимной подшипник на предмет износа – допустимый люфт не более 0,5 мм. При замене подшипника смажьте направляющую втулку литиевой смазкой (например, Литол-24) тонким слоем.
Неправильная настройка зазора приводит к характерным симптомам: скрежет при переключении передач (малый зазор) или увеличенный ход педали (большой зазор). На Ивеко Дейли с роботизированной коробкой передач (Agile) эти признаки могут сопровождаться ошибками системы управления сцеплением (коды P0810, P0811). В таких случаях после механической регулировки выполните инициализацию сцепления через диагностический сканер, следуя инструкции для конкретной версии ПО блока управления.

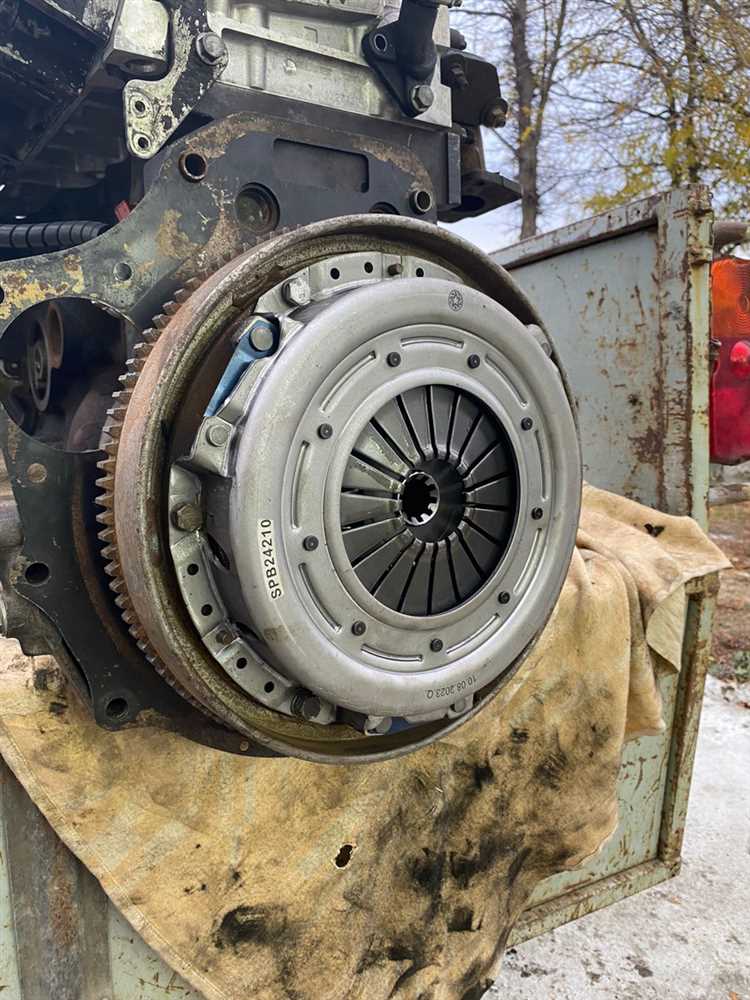

Проверка и корректировка положения вилки сцепления
На Ивеко Дейли вилка сцепления передает усилие от рабочего цилиндра на выжимной подшипник. Ее правильное положение критически важно для четкого включения/выключения сцепления. Перед регулировкой убедитесь, что педаль сцепления имеет свободный ход 6–12 мм (замеряется линейкой у края педали). Если значение выходит за пределы, вилка требует корректировки.
Для доступа к вилке снимите нижний защитный кожух картера сцепления. На моделях с двигателем F1C (2.3 л) и F1A (3.0 л) вилка расположена слева от колокола сцепления. Осмотрите шарнирное соединение вилки с рабочим цилиндром: люфт более 0,5 мм указывает на износ втулки или штока. Замените изношенные детали до регулировки.
Корректировка выполняется вращением регулировочной гайки на штоке рабочего цилиндра. Алгоритм действий:
- Ослабьте контргайку на 1–1,5 оборота ключом на 17.
- Вращайте регулировочную гайку по часовой стрелке для уменьшения свободного хода педали, против – для увеличения.
- После каждого полуоборота гайки проверяйте свободный ход педали.
- Затяните контргайку моментом 25–30 Н·м после достижения требуемого значения.
После регулировки проконтролируйте полный ход вилки: при нажатой до упора педали расстояние от торца вилки до выжимного подшипника должно составлять 1–2 мм. На моделях с гидравлическим приводом сцепления (начиная с 2014 года) дополнительно проверьте уровень жидкости в бачке – падение уровня ниже отметки «MIN» свидетельствует о негерметичности системы.
Если после регулировки сцепление «ведет» или пробуксовывает, повторно снимите кожух и проверьте положение вилки относительно выжимного подшипника. На моделях с механическим приводом допускается подгибание вилки в пределах 2–3 мм для точной настройки. При этом избегайте деформации рычага – чрезмерное усилие приведет к его поломке. После завершения работ установите кожух на место и протестируйте сцепление на ходу, выполняя плавные переключения передач на разных оборотах двигателя.

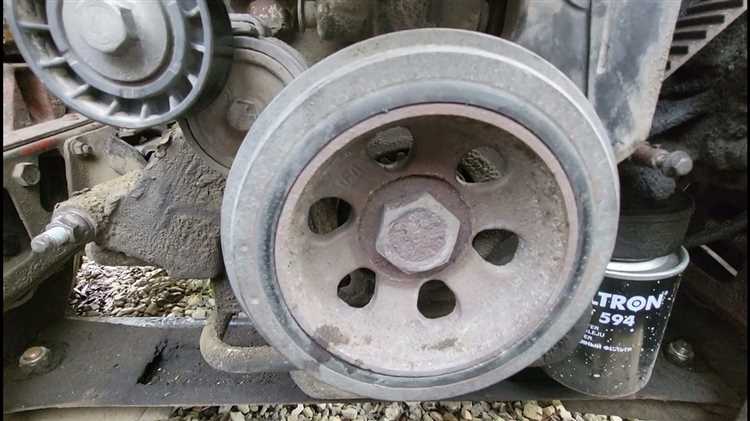

Тестирование работы сцепления после регулировки
Запустите двигатель на холостых оборотах (700–800 об/мин) и выжмите педаль сцепления до упора. Удерживайте её 10–15 секунд, прислушиваясь к посторонним шумам: скрежет, свист или стук указывают на некорректную регулировку или износ выжимного подшипника. Переключите передачу с первой на вторую и обратно, фиксируя момент включения – при правильной настройке рычаг должен входить в зацепление без усилий, а педаль возвращаться в исходное положение за 1–1,5 секунды. Если ход педали превышает 140 мм или требует чрезмерного усилия (более 12 кгс), повторно проверьте свободный ход толкателя рабочего цилиндра (должен составлять 4–6 мм).
На ровной площадке выполните трогание с места на первой передаче, плавно отпуская педаль сцепления. Автомобиль должен начинать движение без рывков при отпускании педали на 30–40 мм от верхнего положения. Если сцепление «ведёт» (машина дёргается или глохнет), увеличьте свободный ход на 1–2 мм. При пробуксовке (обороты растут без набора скорости) уменьшите его на аналогичную величину. Завершите тест пробной поездкой на 5–7 км с частыми переключениями передач, контролируя отсутствие запаха гари – его появление сигнализирует о критическом износе фрикционных накладок.
