Китайские магнитолы формата 1DIN – бюджетное решение для модернизации аудиосистемы автомобиля. Модели от Pioneer PX-5, Joying, Dasaita или Xtrons часто оснащены Android-прошивкой, поддержкой CarPlay/Android Auto и мультимедийными функциями, но требуют точного подключения. Основная проблема – несовпадение распиновки разъемов с заводскими стандартами. В 80% случаев китайские устройства используют 20-пиновый ISO-разъем, в то время как европейские авто (VW, Skoda, Renault) – 16-пиновый. Перед началом работ проверьте наличие переходника или распиновку на сайте производителя магнитолы.
Для подключения потребуются: мультиметр (для прозвонки проводов), обжимные клеммы (типа «мама» 2,8 мм), изолента или термоусадочные трубки, пластиковые стяжки и паяльник (если требуется соединение скруткой). Избегайте использования скруток без пайки – это приводит к окислению контактов и сбоям в работе через 3–6 месяцев. Если магнитола поддерживает CAN-шину (например, для отображения данных с бортового компьютера), дополнительно понадобится адаптер CAN-BUS, совместимый с вашей маркой авто.
Первый шаг – демонтаж штатной магнитолы. В большинстве автомобилей крепление выполнено на металлических защелках или болтах под пластиковыми заглушками. Для снятия используйте специальные ключи-лопатки (продаются в наборах для установки магнитол) или тонкую отвертку, обмотанную изолентой, чтобы не повредить панель. После демонтажа отсоедините разъемы питания и антенны. Если в авто предусмотрен выход на сабвуфер или линейный вход, зафиксируйте их расположение – они могут пригодиться для подключения усилителя.
При подключении питания обратите внимание на три ключевых провода: желтый (+12В постоянный), красный (+12В от замка зажигания) и черный (масса). Китайские магнитолы часто требуют подключения желтого и красного проводов вместе для сохранения настроек при выключенном зажигании. Однако это приводит к разряду аккумулятора. Решение – установка реле с диодом или подключение красного провода к ACC-контакту замка зажигания. Для проверки используйте мультиметр: напряжение на желтом проводе должно быть стабильным, на красном – появляться только при включении зажигания.
Акустические провода (обычно 8 штук: по два на каждый динамик) подключаются по схеме «передний левый» (FL+ и FL-), «передний правый» (FR+ и FR-), «задний левый» (RL+ и RL-), «задний правый» (RR+ и RR-). Ошибка в полярности приведет к фазовому сдвигу и искажению звука. Если в магнитоле предусмотрен выход на сабвуфер (обычно фиолетовый и фиолетово-черный провода), подключите его к усилителю через RCA-кабель. Для автомобилей с штатной акустикой сопротивлением 4 Ом выбирайте магнитолу с поддержкой этого импеданса – иначе динамики будут перегружены.
После подключения проверьте работу всех функций: радио, Bluetooth, USB, камеры заднего вида (если есть). Если магнитола не включается, прозвоните провода питания – частая причина в перепутанных красном и желтом проводах. При отсутствии звука проверьте подключение динамиков и настройки эквалайзера. Если изображение с камеры заднего вида перевернуто, измените настройки в меню магнитолы (обычно в разделе «Camera Settings»). Для моделей с Android установите последнюю версию прошивки с сайта производителя – это устранит баги с зависаниями и некорректной работой приложений.
Проверка совместимости магнитолы с автомобилем перед установкой
Первым шагом определите форм-фактор штатной магнитолы. Китайские 1DIN-устройства подходят для большинства автомобилей с аналогичным посадочным местом, но в моделях с 2DIN или нестандартными креплениями потребуется переходная рамка. Проверьте глубину шахты: если она меньше 160 мм, магнитола может не встать без доработок. Измерьте ширину и высоту отверстия – допустимые отклонения не должны превышать ±2 мм.
Изучите распиновку разъема автомобиля. Китайские магнитолы часто комплектуются универсальным ISO-коннектором, но в некоторых машинах (например, Renault, Peugeot, VAG) используются фирменные разъемы. Сравните схемы подключения: ключевые пины – постоянный «+12В» (желтый провод), ACC (красный), масса (черный) и динамики. Если распиновка не совпадает, потребуется адаптер или перепайка проводов.
Проверьте поддержку CAN-шины, если автомобиль оснащен ею. В машинах после 2010 года магнитола может взаимодействовать с бортовым компьютером, климат-контролем или парктроником. Китайские устройства редко поддерживают CAN-протоколы без дополнительных модулей. Уточните совместимость через документацию к магнитоле или форумы владельцев вашей модели авто.
Оцените совместимость с штатной акустикой. Если в автомобиле установлены динамики с сопротивлением 2 Ом или нестандартным импедансом, дешевая магнитола может перегреться или выйти из строя. Проверьте мощность усилителя: китайские модели обычно выдают 4×45 Вт, чего достаточно для большинства систем, но при наличии сабвуфера или высокоомных динамиков (>6 Ом) звук будет тихим.
Убедитесь, что магнитола поддерживает частоты штатной антенны. В некоторых автомобилях (например, BMW, Mercedes) используется активная антенна с питанием +12В. Если магнитола не подает напряжение на антенный вход, радио работать не будет. Решение – установка внешнего адаптера или замена антенны на пассивную.
Проверьте наличие парковочной камеры или камеры заднего вида. Если автомобиль оснащен штатной камерой, убедитесь, что магнитола поддерживает ее разрешение (обычно 480p или 720p) и тип сигнала (CVBS или AHD). Китайские модели часто требуют ручной настройки полярности сигнала или дополнительного декодера для совместимости.
Протестируйте работу рулевого управления. Если в машине есть мультируль, проверьте совместимость с протоколом управления магнитолой (обычно SWC или CAN). Китайские устройства могут не распознавать сигналы штатного блока без специального адаптера. Уточните поддержку вашего протокола в инструкции к магнитоле или через базы данных совместимости (например, на форумах 4PDA).
Изучите отзывы владельцев аналогичных автомобилей. На специализированных ресурсах часто встречаются описания проблем с конкретными моделями магнитол: нестабильная работа Bluetooth, глюки сенсорного экрана, конфликты с бортовыми системами. Если в 80% случаев пользователи жалуются на один и тот же дефект, откажитесь от покупки или заранее подготовьтесь к его устранению.
Необходимые инструменты и материалы для подключения
Для установки 1DIN-магнитолы китайского производства потребуется базовый набор инструментов, адаптированный под специфику автомобильной проводки. Основной комплект включает:
- Крестовая и плоская отвёртки (PH2 и SL5) – для демонтажа штатной панели и фиксации новой магнитолы.
- Набор торцевых ключей (8–12 мм) – пригодится для снятия кронштейнов или креплений, если они мешают установке.
- Мультиметр с диапазоном измерения 0–20 В – для проверки напряжения на проводах питания и динамиков.
- Паяльник (40–60 Вт) с припоем и канифолью – для надёжного соединения проводов, особенно если в комплекте нет ISO-разъёмов.
- Кримпер для обжимки клемм (типа «мама» и «папа») – альтернатива пайке при использовании штатных разъёмов.
- Изолента или термоусадочные трубки (диаметр 3–6 мм) – для изоляции соединений, предотвращения коротких замыканий.
Китайские магнитолы часто поставляются без универсальных разъёмов, поэтому потребуется докупить переходники или адаптеры. Обязательные элементы:
- ISO-разъём для вашей модели авто (например, для Volkswagen – 1J0 035 295, для Toyota – 86120-30110) – упрощает подключение без резки проводов.
- Антенный адаптер (FAKRA или DIN) – если штатная антенна не совпадает с разъёмом магнитолы.
- Переходник для камеры заднего вида (если планируется подключение) – чаще всего нужен RCA-разъём или специальный кабель с питанием.
- Провод питания ACC (красный) и постоянного «+» (жёлтый) сечением не менее 1,5 мм² – для стабильной работы без просадок напряжения.
- Дополнительный предохранитель (10–15 А) и держатель для него – защита цепи питания от перегрузок.
Для корректной работы мультимедийных функций могут понадобиться специфические кабели. Например, если магнитола поддерживает CarPlay/Android Auto, но не имеет беспроводного модуля, нужен USB-кабель с высокой пропускной способностью (не менее 2,4 А). При подключении парктроника или датчиков давления в шинах (TPMS) потребуются соответствующие модули-приёмники, совместимые с протоколом магнитолы. Проверьте наличие в комплекте инструкции – некоторые модели требуют отдельного CAN-шины адаптера для работы с бортовым компьютером авто.
Не экономьте на расходных материалах: некачественная изолента со временем рассыхается, а тонкие провода греются под нагрузкой. Для автомобилей с системой Start-Stop используйте провода с усиленной изоляцией (например, силиконовые) – они выдерживают частые перепады напряжения. Если штатная проводка авто не соответствует цветам ISO-стандарта, заранее подготовьте схему подключения для вашей модели (можно найти на форумах владельцев или в сервисных мануалах).
Демонтаж штатной магнитолы и подготовка посадочного места
Перед началом работ отключите клемму аккумулятора, чтобы исключить короткое замыкание или сброс настроек бортового компьютера. В большинстве автомобилей штатная магнитола фиксируется пружинными зажимами или винтами. Для снятия потребуются специальные ключи-лопатки (обычно идут в комплекте с новой магнитолой) или тонкая отвёртка с плоским жалом. Вставьте инструмент в пазы на передней панели и аккуратно отогните зажимы, начиная с верхних углов. Если магнитола не поддаётся, проверьте наличие скрытых винтов под декоративными заглушками или в бардачке.
После освобождения зажимов потяните магнитолу на себя, но не дёргайте резко – к ней подключены провода. Отсоедините разъёмы ISO (если они есть) или фишки питания, антенны и акустики. Запомните или сфотографируйте порядок подключения: жёлтый провод – постоянный +12В, красный – зажигание, чёрный – масса. Если в автомобиле используется нестандартный разъём (например, у Renault или Peugeot), потребуется переходник ISO на фирменный коннектор.
Оцените состояние посадочного места. В 1DIN-отсеках часто остаются пластиковые направляющие, которые нужно удалить кусачками или ножом. Проверьте наличие металлической рамки – если она мешает установке новой магнитолы, демонтируйте её, открутив винты или отогнув фиксаторы. Убедитесь, что за отсеком достаточно места для проводки и антенного кабеля. В некоторых моделях (например, Volkswagen или Skoda) за магнитолой расположены блоки климат-контроля – не повредите их при демонтаже.
Очистите посадочное место от пыли и мусора. Если на металлических кронштейнах есть ржавчина, обработайте их преобразователем и покройте антикоррозийным составом. Проверьте провода на целостность изоляции – повреждённые участки заизолируйте термоусадкой или изолентой. При необходимости удлините провода, используя пайку и термоусадку, а не скрутки – это снизит риск помех и потери сигнала.
Если штатная магнитола была шире 1DIN (например, 2DIN), потребуется переходная рамка. Выбирайте рамку под конкретную модель автомобиля – универсальные варианты часто не обеспечивают плотной посадки. Установите рамку в отсек, зафиксировав её винтами или зажимами, и проверьте, чтобы она не выступала за пределы панели. В некоторых случаях (например, у Toyota или Honda) рамку нужно подрезать по месту ножом или напильником.
Перед установкой новой магнитолы примерьте её в отсек. Убедитесь, что она свободно входит и не упирается в задние элементы. Если магнитола застревает, проверьте, не остались ли в отсеке лишние детали или провода. При необходимости подогните металлические кронштейны плоскогубцами. Также проверьте длину антенного кабеля – если он слишком короткий, потребуется удлинитель с разъёмом FAKRA или ISO.
Закрепите на новой магнитоле монтажную рамку (обычно идёт в комплекте) и вставьте её в отсек до щелчка. Если рамка не фиксируется, проверьте правильность установки зажимов. Подключите разъёмы питания, антенны и акустики, следуя схеме подключения. Временно подсоедините клемму аккумулятора и проверьте работоспособность магнитолы – если всё в порядке, окончательно зафиксируйте её в отсеке и установите декоративную панель.
Подключение проводов магнитолы к разъемам автомобиля

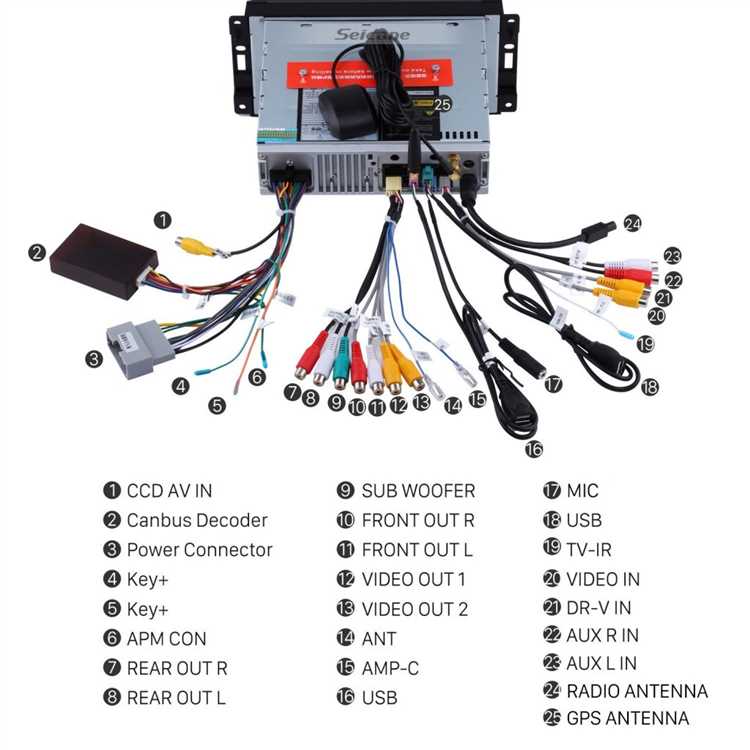

Перед подключением идентифицируйте разъемы магнитолы и автомобиля: китайские 1DIN-устройства обычно используют стандартный ISO-разъем с 16 контактами, разделенными на две группы – питание (A) и динамики (B). Если в авто установлен нестандартный разъем, потребуется переходник или обрезка проводов с последующей опрессовкой клемм. Основные провода: желтый (+12В от АКБ через предохранитель 10А), красный (+12В от замка зажигания), черный (масса), синий/белый (антенна или усилитель). Проверьте соответствие цветовой маркировки по схеме производителя – у китайских моделей она может отличаться от европейских стандартов.
Подключайте провода последовательно, начиная с питания: желтый и красный соедините с соответствующими контактами автомобиля через предохранители, черный закрепите на неокрашенную металлическую часть кузова болтом М6 с шайбой. Для динамиков используйте провода сечением не менее 0,75 мм², избегайте скруток – применяйте пайку или обжимные гильзы. Проверьте полярность динамиков мультиметром: при подаче напряжения 1,5В от батарейки диффузор должен двигаться наружу. После сборки протестируйте все режимы работы магнитолы, включая радио, USB и Bluetooth, чтобы исключить короткие замыкания или неправильное подключение.
Настройка питания и проверка работы основных функций
После подключения проводки к магнитоле убедитесь, что красный (+12В) и желтый (память) провода запитаны от постоянного источника, а черный (масса) надежно закреплен на кузове. Используйте мультиметр для проверки напряжения: на красном проводе должно быть 12–14 В при включенном зажигании, на желтом – стабильные 12 В независимо от положения ключа. Если напряжение отсутствует или ниже нормы, проверьте предохранители и соединения на окисление.
Включите зажигание и нажмите кнопку питания магнитолы. Экран должен загореться, а динамики издать короткий щелчок. Если устройство не реагирует, отсоедините разъем и проверьте целостность проводов на обрыв или короткое замыкание. Особое внимание уделите проводу ACC (обычно синий или оранжевый) – он должен получать питание только при включенном зажигании, иначе магнитола будет разряжать аккумулятор.
Проверьте работу радио: настройтесь на несколько FM-станций, убедитесь в отсутствии помех и стабильности приема. Если сигнал слабый, попробуйте переместить антенну или подключить внешнюю активную антенну с усилителем. Для AM-диапазона характерны шумы – это нормально, но если прием полностью отсутствует, проверьте подключение антенного кабеля к разъему на задней панели магнитолы.
Протестируйте USB-порт и Bluetooth: подключите флешку с музыкой в формате MP3 или FLAC, убедитесь в корректном воспроизведении и отсутствии «заиканий». Для Bluetooth выполните сопряжение со смартфоном – проверьте передачу звука, управление треками с руля (если поддерживается) и стабильность соединения на расстоянии до 5 метров. Если звук прерывается, обновите прошивку магнитолы через официальный сайт производителя.
Проверьте работу камеры заднего вида (если подключена): включите заднюю передачу, изображение должно появляться на экране с минимальной задержкой. Отрегулируйте угол обзора камеры и настройки зеркального отображения в меню магнитолы, если линия разметки отображается некорректно. При отсутствии сигнала проверьте подключение видеокабеля (обычно желтый RCA) и питание камеры (красный провод +12 В).
Завершите проверку тестом динамиков: воспроизведите трек с широким частотным диапазоном (например, классическую музыку или басовый тест) на средней громкости. Убедитесь, что все динамики работают без хрипов, а звук распределяется равномерно. Если один из каналов не воспроизводит звук, проверьте подключение соответствующего провода (обычно белый/серый – передний левый, зеленый/фиолетовый – задний правый) и целостность динамика.
